Minulla on ostoilmoitus Signal Tracerista. Yhtään vapaata Traceria ei tunnu olevan. Joten päätin rakentaa itse.

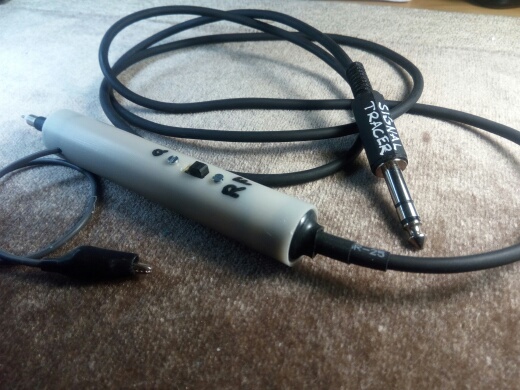

Valitsin rakennuskohteeksi sellaisen joka voidaan liittää kitaravahvistimeen. Eli probe jossa kytkin RF- tai audiosignaalin valintaa varten. Proben rakensin muoviseen sähköasennusputkeen. Projekti on lähes valmis, vain kaapeli probesta vahvistimeen puuttuu.
Onko kellään kokemusta vastaavasta projektista? Oletteko käyttäneet kaapelina 50 ohm koaksikaapelia (esim rg58) vai mikkikaapelia? Tai ehkä jotain muuta?

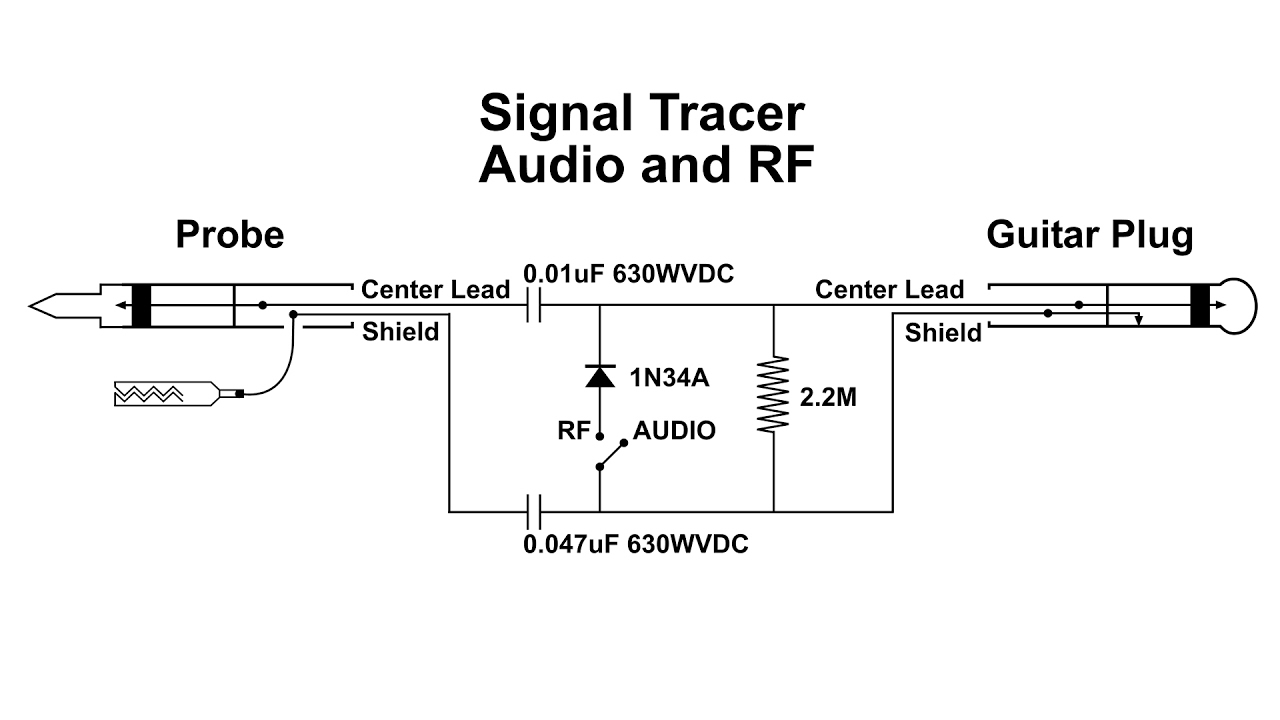

Lisäys: Valmistin oheisen kaavion mukaan.

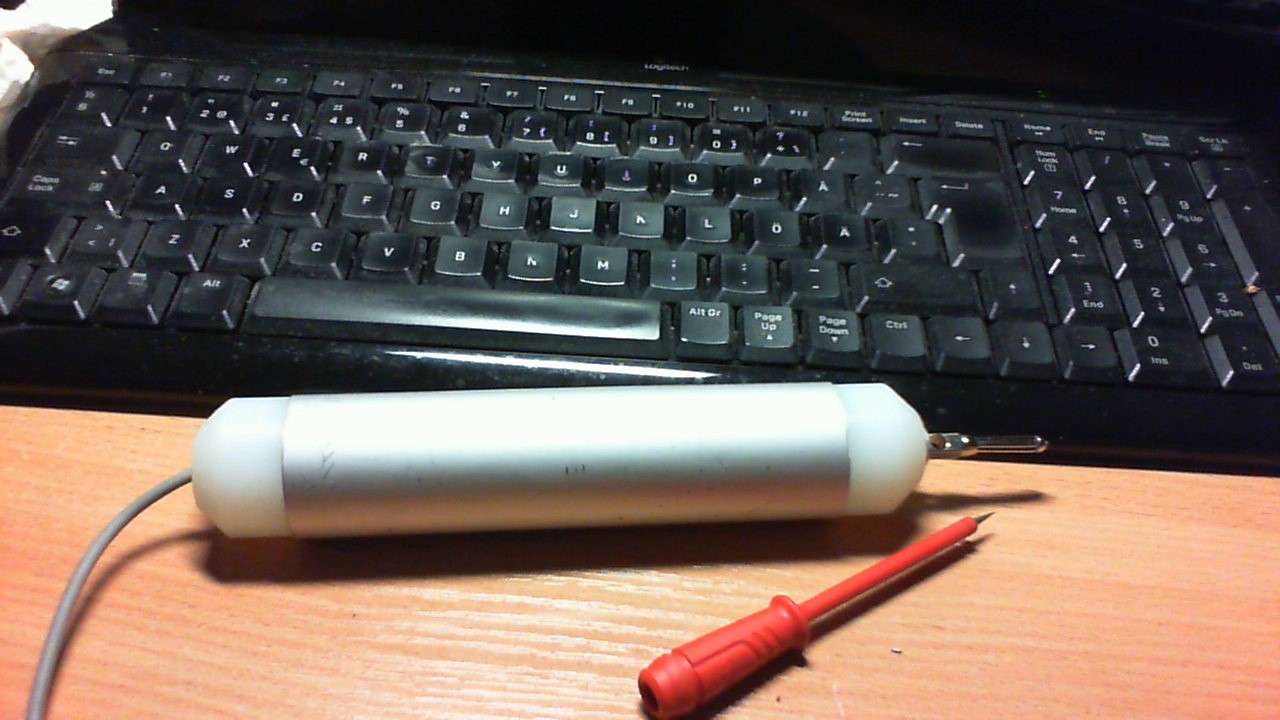

Tässä probe valmiina, 30 mm alumiiniputki ja päät nailonia. mittapäähän voi laittaa joko mittakärjen tai mittajohdon. Johdon impedanssista ei mitään tietoa, kaytin mitä löytyi kotoa.

Eikös signaali siinä kaapelissa ole äänitaajuutta, tai tasasuunnattua suurtaajuutta, joten impedanssilla ei ole käytännön merkitystä. Kunhan on notkeaa ja riittävän suojattua. Omassa rf-mittapäässäni putkivolttimittarille käytin ihan tavallista mikrofonikaapelia, hyvin on toiminut.

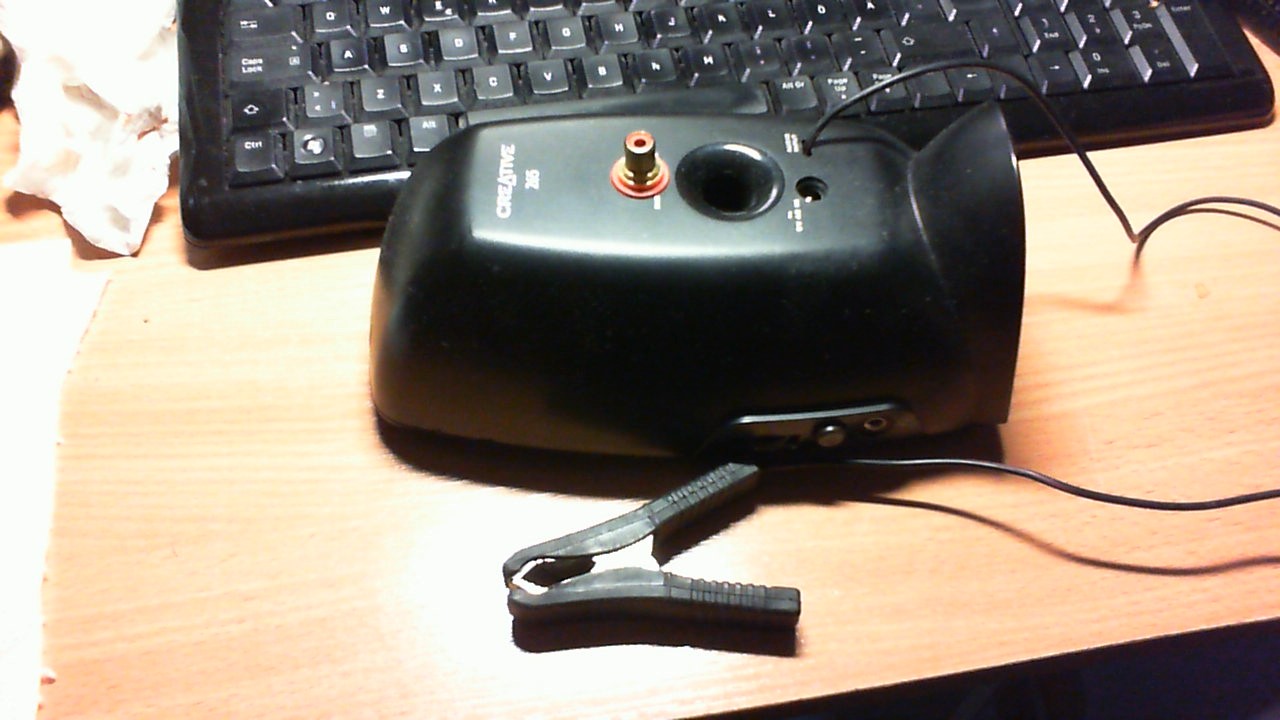

Entäpä tällainen "käänteinen" Signal Tracer"?

Muistaako kukaan TV-korjaajien 1970-luvulla käyttämää "signaalikynää"? Kynälampun kokoisessa vehkeessä oli perustaajuudeltaan äänitaajuinen oskillaattori, jonka yliaallot ylsivät RF-taajuuksille asti. Sillä pystyi seuraamaan eri asteiden toimintaa ja päättelemään vikakohdan.

Näitä oli taskuissaan ainakin kuuluisan Paavo Paimenen kauko-ohjatuilla mekaanikoilla.

Tässä eräs lähettimen ohje

http://www.zen22142.zen.co.uk/Circuits/Testgear/sig_trace.htm
