Kuuma aihe (Enemmän kuin 10 vastausta) Salora 212 kytkistä uupuu (Luettu 8116 kertaa)
Raikke
YaBB Newbies
*
Poissa


OH1AYB, tauolla nyt....

Viestejä: 32
Sijainti: Salo
Salora 212 kytkistä uupuu
26.08.2019 klo 14:54:48
Tulosta viesti
Hei,

siis tuollainen radio pitäisi saada taas ääneen. Mutta eipäs löydykkään kytkistä netin uumenista, ainakaan minun taidoillani.
Olisiko jollain tallessa?

Sivun alkuun

IP kirjattu

Markus Hautaniemi
God Member
*****
Poissa


SRHS 81

Viestejä: 2588
Sijainti: Kokkola
Re: Salora 212 kytkistä uupuu
Vastaus #1 - 26.08.2019 klo 15:17:29
Tulosta viesti
Voi olla haastavaa löytää, koska kyseinen vuoden 1956 matkaradio on  sama kuin Salora 112 + sisäinen verkko-osa.
http://www.salora.name/radiot/mallisto/matkaradiot/SALORA_212.htm

Sivun alkuun
WWW
IP kirjattu

Raikke
YaBB Newbies
*
Poissa


OH1AYB, tauolla nyt....

Viestejä: 32
Sijainti: Salo
Re: Salora 212 kytkistä uupuu
Vastaus #2 - 26.08.2019 klo 20:39:37
Tulosta viesti
Markus Hautaniemi kirjoitti 26.08.2019 klo 15:17:29:
Voi olla haastavaa löytää, koska kyseinen vuoden 1956 matkaradio on  sama kuin Salora 112 + sisäinen verkko-osa.
http://www.salora.name/radiot/mallisto/matkaradiot/SALORA_212.htm


jooo, tuo selvisi vain noista mullekin.
Vikana on ankara verkko hurina.
Kaikki lyytit on vaihdettu, ei vaikutusta.
Myös muutama iso-ohminen vastus tuli vaihdettua oikean kokoisiksi.
Audio on ehjä, koska se toisataa (Hurinan kera) ääntä ulkoisesta, kun syöttää sinne suoraan.
Asemiakin hiukan kuuluisi, mutta hurina on liian kova.

mitähän vielä voisi katsoa?

Sivun alkuun

IP kirjattu

raimoj
God Member
*****
Poissa


SRSH

Viestejä: 884
Re: Salora 212 kytkistä uupuu
Vastaus #3 - 26.08.2019 klo 21:22:29
Tulosta viesti
Minulla pitäisi olla kytkentäkaavio mutta en pääse tarkistamaan. Muutin uuteen asuntoon toiseen kaupunkiin ja arkistot ovat vielä vanhassa asunnossa. Käyn kyllä tällä viikolla vanhassa paikassa ja tuon arkistot tänne.

Sivun alkuun

IP kirjattu

Markus Hautaniemi
God Member
*****
Poissa


SRHS 81

Viestejä: 2588
Sijainti: Kokkola
Re: Salora 212 kytkistä uupuu
Vastaus #4 - 27.08.2019 klo 00:12:24
Tulosta viesti
Raikke kirjoitti 26.08.2019 klo 20:39:37:
Markus Hautaniemi kirjoitti 26.08.2019 klo 15:17:29:
Voi olla haastavaa löytää, koska kyseinen vuoden 1956 matkaradio on  sama kuin Salora 112 + sisäinen verkko-osa.
http://www.salora.name/radiot/mallisto/matkaradiot/SALORA_212.htm


jooo, tuo selvisi vain noista mullekin.
Vikana on ankara verkko hurina.
Kaikki lyytit on vaihdettu, ei vaikutusta.
Myös muutama iso-ohminen vastus tuli vaihdettua oikean kokoisiksi.
Audio on ehjä, koska se toisataa (Hurinan kera) ääntä ulkoisesta, kun syöttää sinne suoraan.
Asemiakin hiukan kuuluisi, mutta hurina on liian kova.

mitähän vielä voisi katsoa?

Kannattaisi katsoa radioputket. Nehän voi mitata Ilmarilla.

Sivun alkuun
WWW
IP kirjattu

RJL
God Member
*****
Poissa


SRHS 612

Viestejä: 2770
Re: Salora 212 kytkistä uupuu
Vastaus #5 - 27.08.2019 klo 06:22:26
Tulosta viesti
Putkien hehkulangan ja katodin välinen vuoto on hyvinkin todennäköinen hurinan syy. Mutta ei nyt, koska putket ovat suoraan hehkutettuja. Nyt kannattaa katsoa tarkkaan kaikki hehkupiiriin liittyvä, tasasuuntaus ja suodatus. Paristoputkien hehkun täytyy olla hyvin puhdasta tasavirtaa, muuten seuraa hurinavaikeuksia. Myös anodijännitteen tasasuuntaus on yksi potentiaalinen vikakohde, seleenin voisi kokeeksi korvata piidiodeilla.

Reijo Liljedahl - SRHS 612 - OH3AVA - SDXL 8092
Sivun alkuun

IP kirjattu

Raikke
YaBB Newbies
*
Poissa


OH1AYB, tauolla nyt....

Viestejä: 32
Sijainti: Salo
Re: Salora 212 kytkistä uupuu
Vastaus #6 - 27.08.2019 klo 07:50:21
Tulosta viesti
Markus Hautaniemi kirjoitti 27.08.2019 klo 00:12:24:
Raikke kirjoitti 26.08.2019 klo 20:39:37:
Markus Hautaniemi kirjoitti 26.08.2019 klo 15:17:29:
Voi olla haastavaa löytää, koska kyseinen vuoden 1956 matkaradio on  sama kuin Salora 112 + sisäinen verkko-osa.
http://www.salora.name/radiot/mallisto/matkaradiot/SALORA_212.htm


jooo, tuo selvisi vain noista mullekin.
Vikana on ankara verkko hurina.
Kaikki lyytit on vaihdettu, ei vaikutusta.
Myös muutama iso-ohminen vastus tuli vaihdettua oikean kokoisiksi.
Audio on ehjä, koska se toisataa (Hurinan kera) ääntä ulkoisesta, kun syöttää sinne suoraan.
Asemiakin hiukan kuuluisi, mutta hurina on liian kova.

mitähän vielä voisi katsoa?

Kannattaisi katsoa radioputket. Nehän voi mitata Ilmarilla.


Mikä on Ilmari ?

Sivun alkuun

IP kirjattu

Pertti L
Full Member
***
Poissa


SRSH

Viestejä: 243
Sijainti: Toivala
Re: Salora 212 kytkistä uupuu
Vastaus #7 - 27.08.2019 klo 08:36:39
Tulosta viesti
Ilmari Nikander, käyttää tunnusta OH2FBX. Hän voi mitata putkien kunnon. YV varmaankin toimii

Sivun alkuun

IP kirjattu

Raikke
YaBB Newbies
*
Poissa


OH1AYB, tauolla nyt....

Viestejä: 32
Sijainti: Salo
Re: Salora 212 kytkistä uupuu
Vastaus #8 - 28.08.2019 klo 09:14:32
Tulosta viesti

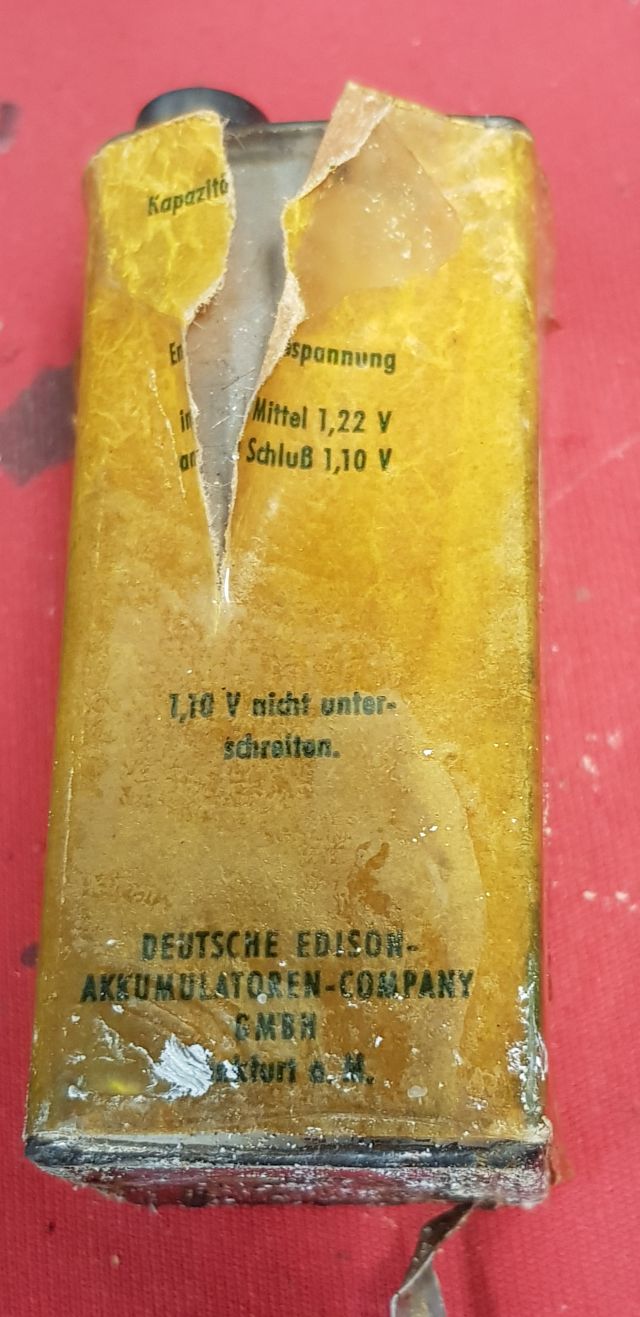

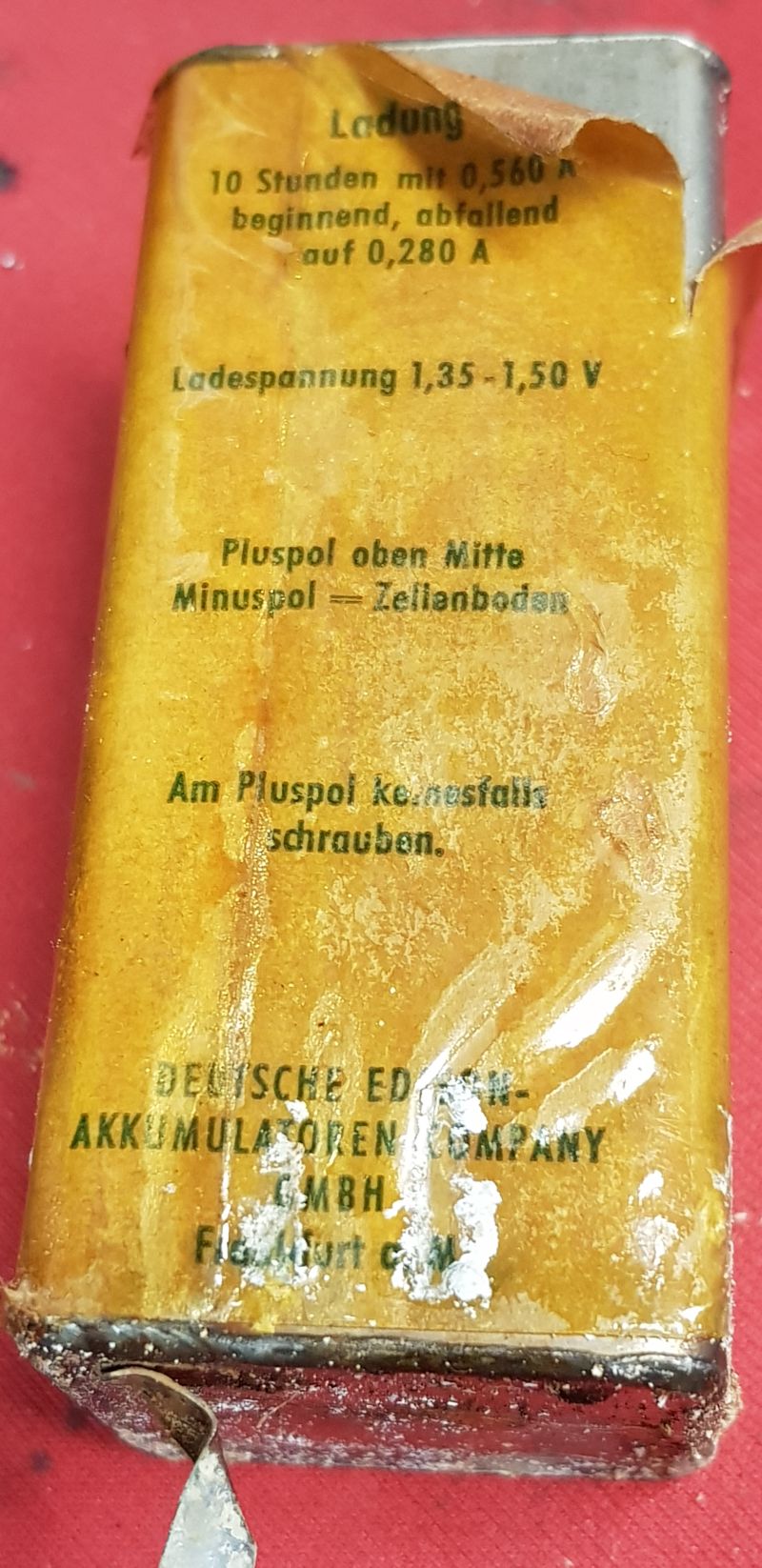

Tälläinen akku, hehkupiirissä on syyllinen hurinaan..?!
Täysin poikki, ei vastaanota virtaa.
Hehkujännite kuitenkin oli oikein.
Koitin laittaa ison nicad A-koko nicad akun siihen tilalle,
mutta eipä onnistu. Hehkut jää noin 1,2 V, jolloin ei oikein toimi kunnolla.
Toki ei radiopuoli ole vielä oikein ääntä toistavassa kunnossa muutenkaan.
Ula esim. on täysin mykkä.
KA toimii "jotenkin", ja hyvin hiljaa...

Sivun alkuun

IP kirjattu

RJL
God Member
*****
Poissa


SRHS 612

Viestejä: 2770
Re: Salora 212 kytkistä uupuu
Vastaus #9 - 28.08.2019 klo 10:55:44
Tulosta viesti
Eiköhän tai hän tämä viallinen akku ole samaa NiCd-tekniikkaa, joten modernin NiCd- tai NiMh-akun pitäisi sopia tilalle. Akun jännite nousee jonnekin 1,3...1,5V, kunhan akku on latautunut täyteen, jolloin toiminnan pitäisi parantua. Hävisikö hurinat, kun kytkit uuden akun?

Reijo Liljedahl - SRHS 612 - OH3AVA - SDXL 8092
Sivun alkuun

IP kirjattu

Raikke
YaBB Newbies
*
Poissa


OH1AYB, tauolla nyt....

Viestejä: 32
Sijainti: Salo
Re: Salora 212 kytkistä uupuu
Vastaus #10 - 28.08.2019 klo 12:16:55
Tulosta viesti
RJL kirjoitti 28.08.2019 klo 10:55:44:
Eiköhän tai hän tämä viallinen akku ole samaa NiCd-tekniikkaa, joten modernin NiCd- tai NiMh-akun pitäisi sopia tilalle. Akun jännite nousee jonnekin 1,3...1,5V, kunhan akku on latautunut täyteen, jolloin toiminnan pitäisi parantua. Hävisikö hurinat, kun kytkit uuden akun?


Hävisi. Mutta nyt kyllä ihmetyttää, miten tuossa on tehty nuo pitkien ja keskipitkien oskari-, ja sekoittaja?
Laitteessa on seuraavat putket;
DC90 ULA
3 x DF96 vt
DAF96 ilmaisin ja pt etuv.
DL94 pt. pääte

Ei siis ollenkaan DK92;ta, joka on yleensä tuo sekoittaja.
Kuitenkin vt. purkeissa on kahdet käämit, 10,7 / 465 ? Sinänsä yhtään asemaa ei löydy, surisee, pörisee kyllä ihan muuten vaan.
St. genis ei kuulu "valikoimiini"...Silmänisku

Sivun alkuun

IP kirjattu

artosalo
God Member
*****
Poissa



Viestejä: 2665
Sijainti: Perniö
Re: Salora 212 kytkistä uupuu
Vastaus #11 - 28.08.2019 klo 13:01:11
Tulosta viesti

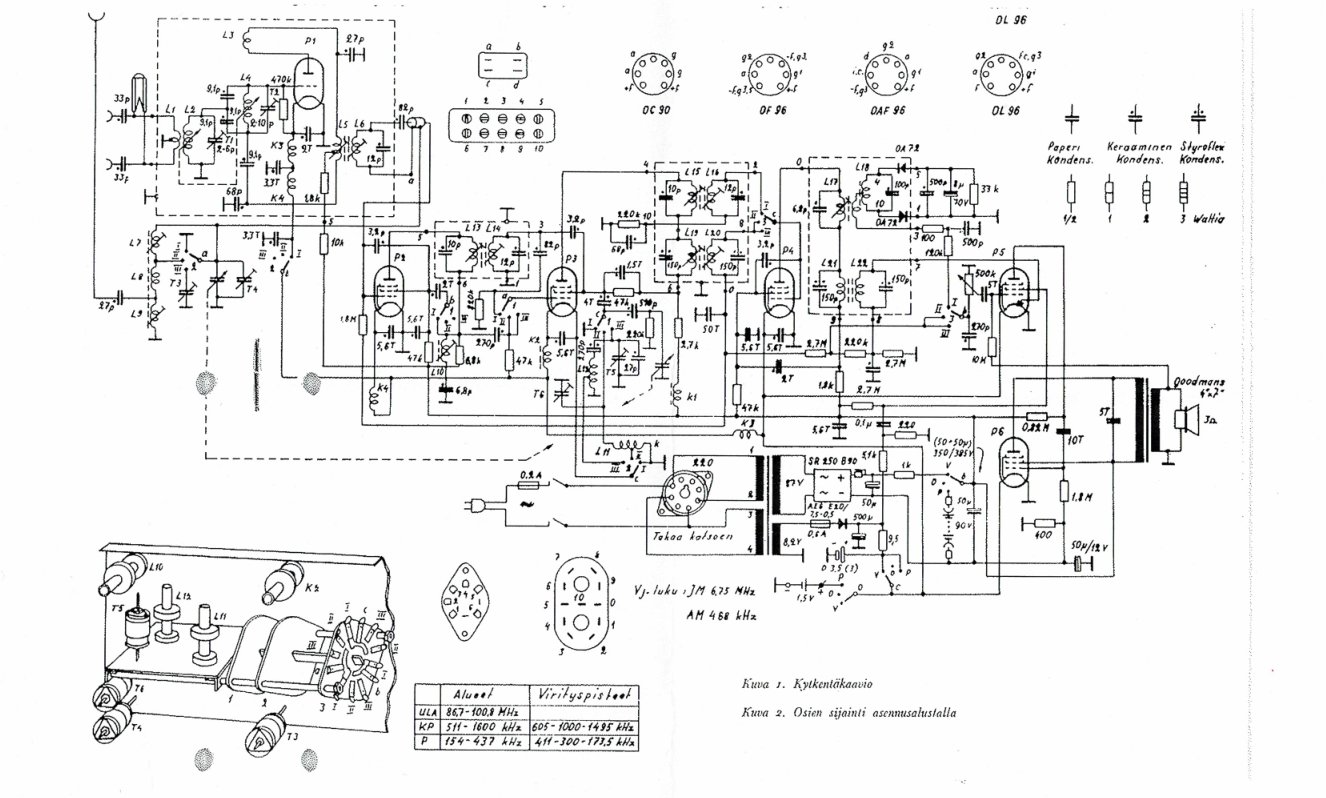

Saloran Capri 59:ssä on (ilmeisesti) sama rakenne. ULA:lla  kaikki kolme DF96:tta toimivat vt-vahvistimena.
AM-alueen kytkentä on jossakin määrin epätavallinen.
Ensimmäinen DF96 (P2) toimii st-vahvistimena ja toinen (P3) sekoittajana/oskillaattorina. P4 on vt-vahvistin sekä ULA:lla, että AM-alueilla.

Minulla on hiukan liitteen mukaista skemaa parempi .pdf-versio, jos joku sellaista kaipaa.

Sivun alkuun

IP kirjattu

raimoj
God Member
*****
Poissa


SRSH

Viestejä: 884
Re: Salora 212 kytkistä uupuu
Vastaus #12 - 28.08.2019 klo 14:40:28
Tulosta viesti
Molemmat kytkentäkaaviot, 112 ja 212 löytyvät. Vielä on pieni ongelma. Pidän kalustuksen minimalistisena putkiremontin takia enkä saa skannattua kaavioita. Löytyykö Turusta joku, joka voisi skannata kaaviot?

Tuolta löytyy listaus hallussani olevista kytkentäkaavioista, sarake 4

http://salora.name/radiot/mallisto/kytkent%E4kaaviot.htm

Sivun alkuun

IP kirjattu

Raikke
YaBB Newbies
*
Poissa


OH1AYB, tauolla nyt....

Viestejä: 32
Sijainti: Salo
Re: Salora 212 kytkistä uupuu
Vastaus #13 - 28.08.2019 klo 16:08:47
Tulosta viesti
artosalo kirjoitti 28.08.2019 klo 13:01:11:
Saloran Capri 59:ssä on (ilmeisesti) sama rakenne. ULA:lla  kaikki kolme DF96:tta toimivat vt-vahvistimena.
AM-alueen kytkentä on jossakin määrin epätavallinen.
Ensimmäinen DF96 (P2) toimii st-vahvistimena ja toinen (P3) sekoittajana/oskillaattorina. P4 on vt-vahvistin sekä ULA:lla, että AM-alueilla.

Minulla on hiukan liitteen mukaista skemaa parempi .pdf-versio, jos joku sellaista kaipaa.



todella hieno juttu, tämä kytkis. Ei ole täysin sama, mutta pääsi "jyvälle" aika paljon.
Selvisi, että joku on käynyt ennen minua koneessa, ja rikkonut? ainakin yhden kelapurkin.
Laittanut "narulla kiinni" eräänlaisen kelan.
Mutta eipä selviä enempää, koska tosiaankin kaava ei ole tuon 212, eroaa just siinä kohtaa, ainakin.
Laitan kuvan huomenna kelasta.

Sivun alkuun

IP kirjattu

akenyh
God Member
*****
Poissa


SRHS 257

Viestejä: 1155
Sijainti: Halikko (Salo)
Re: Salora 212 kytkistä uupuu
Vastaus #14 - 28.08.2019 klo 21:35:35
Tulosta viesti
Raikke kirjoitti 28.08.2019 klo 16:08:47:
Mutta eipä selviä enempää, koska tosiaankin kaava ei ole tuon 212


Käyppä katsomassa Yksityisviestiäsi (vasemassa yläkulmassa).

terv. Åke
