Celeston Concerton hiljaiset sivukaiuttimet (Luettu 5817 kertaa)
Jorma
YaBB Newbies
Poissa
Viestejä: 45
Celeston Concerton hiljaiset sivukaiuttimet
23.05.2019 klo 19:21:35
Tulosta viesti
Radiossa alkuperäinen kytkentä on siten että takaa katsoen oikeaan sivukaiuttimeen tulee yksi johto, josta johto vasempaan kaiuttimeen. Kaiuttimien toiset navat on radion rungossa.
Pitäiskö ne tällä kytkennällä soida, vai miksi ovat mykkiä?
Litteä diskantti jolle menee yksi johto, toinen napa on basson toisessa navassa.
Mulle ei ole selvinnyt mikä kaiutin noista on mikin.
Onko 4 basso?
«
Viimeksi muokattu: 23.05.2019 klo 19:40:41 Kirjoittaja Jorma
»
( 43 KB | 196 latausta )
IP kirjattu
putkinotko
God Member
Poissa
SRHS # 751
Viestejä: 1826
Sijainti: Lohja
Re: Celeston Concerton hiljaiset sivukaiuttimet
Vastaus #1 -
23.05.2019 klo 20:44:33
Tulosta viesti
Kä1 on litteä diskantti, kä2 ja kä3 ovat sivukaiuttimet ja kä 4 iso etukaiutin. Kyllä näistä pitäisi reilusti ääntä lähteä jos radio on kunnossa. Millaiset jännitteet tulee suotokonkille?
Jussi
IP kirjattu
Jorma
YaBB Newbies
Poissa
Viestejä: 45
Re: Celeston Concerton hiljaiset sivukaiuttimet
Vastaus #2 -
23.05.2019 klo 21:38:22
Tulosta viesti

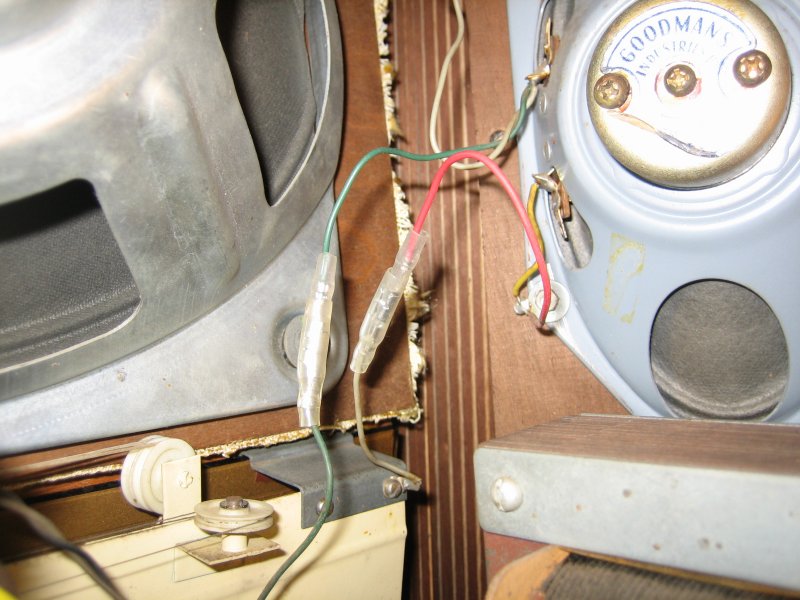

Suotoelkot olen vaihtanut. Hurinat hävisi. Basso kuuluu. Jännitteet on tasurilta eteenpäin järjestyksessä: 293v, 252v, 213v.
Eikös noille sivukauttimille pitäis lähteä muuntajalta 2 piuhaa?
Nyt ei mene kuin yksi. Tuo vihreä piuha tulee muuntajalta. Toinen napa on maissa. Harmaa lähtee toiselle kaiuttimelle.
«
Viimeksi muokattu: 23.05.2019 klo 21:54:45 Kirjoittaja Jorma
»
( 90 KB | 201 latausta )
IP kirjattu
Jorma
YaBB Newbies
Poissa
Viestejä: 45
Re: Celeston Concerton hiljaiset sivukaiuttimet
Vastaus #3 -
23.05.2019 klo 21:40:03
Tulosta viesti

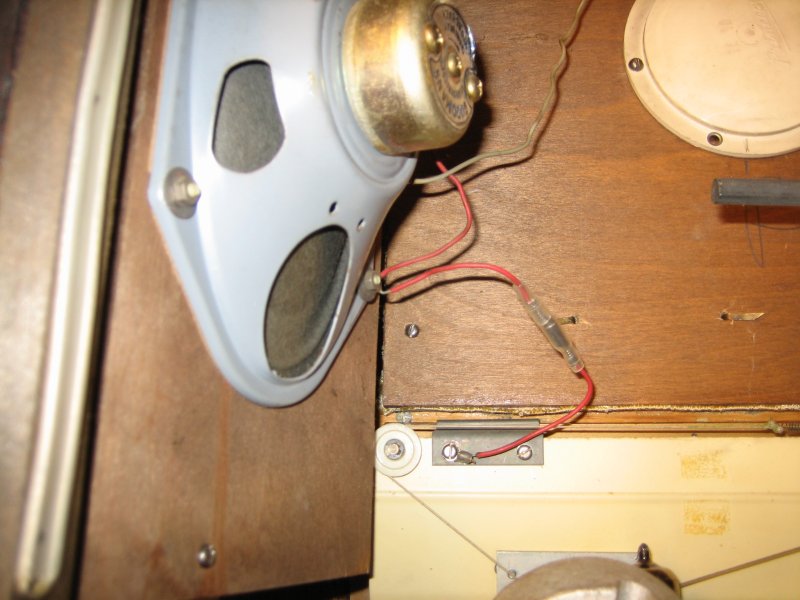

Näin toinen kaiutin. Nuo pika liitimet on testausta varten, Kun joutuu välillä ottamaan koneiston pois
( 74 KB | 202 latausta )
IP kirjattu
Ruokki
God Member
Poissa
Viestejä: 1781
Re: Celeston Concerton hiljaiset sivukaiuttimet
Vastaus #4 -
23.05.2019 klo 21:46:03
Tulosta viesti
Jorma kirjoitti
23.05.2019 klo 21:38:22:
Suotoelkot olen vaihtanut. Hurinat hävisi. Basso kuuluu. Jännitteet on tasurilta eteenpäin järjestyksessä: 293v, 252v, 213v.
Eikös noille sivukauttimille pitäis lähteä muuntajalta 2 piuhaa?
Nyt ei mene kuin yksi. Toinen napa on maissa.
Ei tuo johdotus mene ollenkaan kaavion mukaan. Mihin se muuntajalta menevä toinen johto sitten menee?
edit: Vai tarkoitatko että muuntajan toinen johto menee maihin? Jos niin on, mittaa mikä on muuntajalta maihin menevän johdon ja kaiuttimelta maihin menevän johdon välinen resistanssi! Siis johtoja irroittamatta. Pitäisi olla n. 0 Ω.
Ruokki
IP kirjattu
VjpA
God Member
Poissa
SRHS
Viestejä: 2399
Sijainti: Vantaa
Re: Celeston Concerton hiljaiset sivukaiuttimet
Vastaus #5 -
23.05.2019 klo 21:58:54
Tulosta viesti
Taitaa olla niin, että tässä on oletusarvoisesti lähdetty tuomaan toinen johdin kovaäänisille rungon kautta ja nyt signaali ei kulje.
Muuta johdotus kuvan mukaiseksi ja kokeile.
t. // Jukka
IP kirjattu
Jorma
YaBB Newbies
Poissa
Viestejä: 45
Re: Celeston Concerton hiljaiset sivukaiuttimet
Vastaus #6 -
23.05.2019 klo 22:11:32
Tulosta viesti

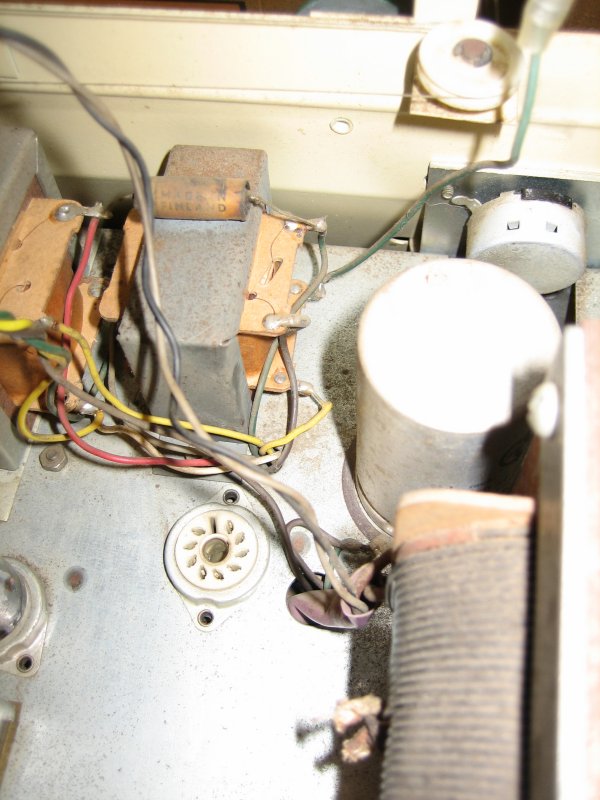

Se on viety chassiksen alle maihin. Onkohan alkuperäinen vai jonkun viritelmä. En tiedä onko nuo kaiuttimet koskaan toimineet. Radio on ollut minulla pari viikkoa.
( 84 KB | 200 latausta )
IP kirjattu
Jorma
YaBB Newbies
Poissa
Viestejä: 45
Re: Celeston Concerton hiljaiset sivukaiuttimet
Vastaus #7 -
23.05.2019 klo 22:21:14
Tulosta viesti
Ei se tuo diskanttikaan ole kuvan mukaisesti maissa.
Basson vihreä ja keltainen piuha tulee oiken muuntajan toisiosta.
( 82 KB | 183 latausta )
IP kirjattu
Ruokki
God Member
Poissa
Viestejä: 1781
Re: Celeston Concerton hiljaiset sivukaiuttimet
Vastaus #8 -
23.05.2019 klo 22:23:56
Tulosta viesti
Jorma kirjoitti
23.05.2019 klo 22:11:32:
Se on viety chassiksen alle maihin. Onkohan alkuperäinen vai jonkun viritelmä. En tiedä onko nuo kaiuttimet koskaan toimineet. Radio on ollut minulla pari viikkoa.
Voi olla ettei tuo rungon kautta tehty yhteys ole kunnossa. Mittaa !
Ruokki
IP kirjattu
Jorma
YaBB Newbies
Poissa
Viestejä: 45
Re: Celeston Concerton hiljaiset sivukaiuttimet
Vastaus #9 -
23.05.2019 klo 22:28:07
Tulosta viesti
Ruokki kirjoitti
23.05.2019 klo 22:23:56:
Jorma kirjoitti
23.05.2019 klo 22:11:32:
Se on viety chassiksen alle maihin. Onkohan alkuperäinen vai jonkun viritelmä. En tiedä onko nuo kaiuttimet koskaan toimineet. Radio on ollut minulla pari viikkoa.
Voi olla ettei tuo rungon kautta tehty yhteys ole kunnossa. Mittaa !
Näin se varmaan on tarkoitettu. Täytyy mitata yhteys. Yhteys on kyllä OK.
«
Viimeksi muokattu: 23.05.2019 klo 22:57:01 Kirjoittaja Jorma
»
IP kirjattu
Ruokki
God Member
Poissa
Viestejä: 1781
Re: Celeston Concerton hiljaiset sivukaiuttimet
Vastaus #10 -
23.05.2019 klo 22:39:05
Tulosta viesti
Kaaviossa diskanttikaiutin ei ole ollenkaan muuntajan takana.
Nyt kannattaisi johdottaa koko homma uusiksi kaavion mukaiseksi. Suoria johdotuksia eikä runkoa pitkin. Mutta maadoitukset tietysti päärunkoon luotettavasti. Lisäksi johdot ilman epävarmoja liittimiä. Juottamalla siis. ( kyllä ne johdot saa tarvittaessa taas helposti irti juottamalla).
Ja peukut pystyyn että muuntajat on vielä ehjiä!
Ruokki
IP kirjattu
Jorma
YaBB Newbies
Poissa
Viestejä: 45
Re: Celeston Concerton hiljaiset sivukaiuttimet
Vastaus #11 -
23.05.2019 klo 23:02:38
Tulosta viesti
Eihän noita kovaäänismuuntajan toisioita ole kaaviossakaan vedetty maihin.
En tiedä mitä virtoja siellä nyt kiertää. Johdotus kaavion mukaiseksi siis.
IP kirjattu
apaija
Full Member
Poissa
SRHS
Viestejä: 192
Sijainti: Loimaa
Re: Celeston Concerton hiljaiset sivukaiuttimet
Vastaus #12 -
24.05.2019 klo 05:46:12
Tulosta viesti
Kyllä tuo toisio(t) on kaaviossakin vedetty maihin. Ei vaan näy tuossa. On ihan alkuperäinen ja vikaa kannattaa hakea muualta. 0.02u kondensaattori ehjä?
Ari
IP kirjattu
Ruokki
God Member
Poissa
Viestejä: 1781
Re: Celeston Concerton hiljaiset sivukaiuttimet
Vastaus #13 -
24.05.2019 klo 12:52:43
Tulosta viesti
Vielä varmistus: Mittaa tuon litteän diskanttikaiuttimen resistanssi; pitäis olla joitain satoja ohmeja ( ehkä 600-800). Jos näin on niin nykyinen kytkentä bassokaiuttimen kanssa rinnan on tietenkin aivan väärä. Pitäisi kytkeä, kuten jo aikaisemmin mainitsin, ennen päätemuuntajaa, siis ensiöpuolelle. Kaaviosta selviää mihin. Varmista konkkien kunto.
Ruokki
IP kirjattu
Jorma
YaBB Newbies
Poissa
Viestejä: 45
Re: Celeston Concerton hiljaiset sivukaiuttimet
Vastaus #14 -
24.05.2019 klo 16:29:35
Tulosta viesti
Diskantti kytketty nyt kuin kuvassa.
Sivukaiuttimet ja basso kytketty kuin kuvassa. Onhan ne maissa lisäkaiutin lähtöjen kautta. 0,02u kunnossa.
Nyt soi hienosti kaikki kaiuttimet.
Kiitoksia neuvoista!
