Normaali aihe DSB-lähetinvastaanotin putkilla (Luettu 4590 kertaa)
OH8UBJ
God Member
*****
Poissa



Viestejä: 826
DSB-lähetinvastaanotin putkilla
11.12.2018 klo 09:38:03
Tulosta viesti
Pari vuotta sitten kokeilin tuon radion vastaanotinosan kytkentää:
80m DSB transceiver | PE1JPD amateur radio projects
http://www.pe1jpd.nl/index.php/80m-dsb-transceiver/

Laite kyllä toimi, mutta mm. selektiivisyys jätti toivomisenvaraa.

Suorasekoitusvastaanotin on mielenkiintoinen
elukka siinä mielessä, että sama VFO-taajuus on käyttökelpoinen  sekä lähetykseen, että vastaanottoon.

Vastaanottimeni oli enemmän tai vähemmän juosten kustu,  nyt voisi rakentaa sen huolellisemmin ja lähetinosan mukaan kun on luvatkin.
Laadukkaat osat VFO:n toteutukseen olisi hommattu ja suojahupulliset putkenkannat.

Kallopalloani hämmentävät kuitenkin useat projektisuunnitelmat, suorat vastaanottimet ja
simppelit CW-lähettimet.

Toisaalta CW-taito ei riitä vielä qsoiluun.

Tuohon linkin kytkentään olisi helppo lisätä avainnus, jolloin saisi CW-moden mukaan.
AM pitäisi myös onnistua säätämällä modulaattori epäbalanssiin?

Sivun alkuun

IP kirjattu

artosalo
God Member
*****
Poissa



Viestejä: 2666
Sijainti: Perniö
Re: DSB-lähetinvastaanotin putkilla
Vastaus #1 - 11.12.2018 klo 13:29:03
Tulosta viesti
Lainaus:
Laite kyllä toimi, mutta mm. selektiivisyys jätti toivomisenvaraa.


Tämä kuuluu DSB-vastaanottimen ominaisuuksiin (=heikkouksiin).
Vaikka vastaanottimen etupäässä on tupla-kaistanpäätösuodatin, niin piirin Q-arvo on kuitenkin kohtalaisen vaatimaton, koska taajuus on n. 3,6 MHz. Ja koska st-asteessa ei ole käytetty positiivista takaisinkytkentää, niin kaistaleveys on tämän vuoksi kymmeniä kilohertsejä.
DSB-vastaanottimen selektiivisyys muodostuukin käytännössä kokonaan audioasteen taajuusvasteesta.

Suorassa vastaanottimessa tilanne on aivan toinen. Siinä merkittävä osa selektiivisyydestä saavutetaan jo toimintataajuudella.
Takaisinkytketyn (ilmaisin)asteen selektiivisyys muodostuu huomattavan paljon suuremmaksi, kuin takaisinkytkemättömän asteen.
Olen mittauksissa havainnut, että esimerkiksi 1 kHz:llä AM-moduloidun signaalin
sivunauhat sekä kantoaallon kykenee  erottamaan selvästi toisistaan, kunhan  takaisinkytkentä on säädetty optimiin.

Sivun alkuun

IP kirjattu

OH8UBJ
God Member
*****
Poissa



Viestejä: 826
Re: DSB-lähetinvastaanotin putkilla
Vastaus #2 - 12.12.2018 klo 13:03:15
Tulosta viesti
EF86-putken jälkeen tuossa onkin rc-alipäästö, mutta se ei ilmeisesti ole riittävän jyrkkä.

Tuota laitetta kasaillessa törmäsin outoon ilmiöön VFO:n kanssa.

Skoopilla tutkaillessa osoittautui, että oskillaattorisignaali ei ollut puhdas aaltomuodoltaan
Käytin kelana n.12mm muoviputkelle(Bilteman mustekynästä) käämimääni kelaa.
Kun kelan sisälle vei rautaisen meisselinkärjen, värähtelyn voimakkuus aleni, mutta aaltomuoto korjautui.
Päädyin käämimään kaksikerroksisen kelan putkiradiosta puretulle ferriittisydänrungolle, jolla aaltomuoto oli siistimpi.
Kiinnitin kelan kuumaliimalla shassikseen.
Oskillaattori ei ole SSB-kuunteluun riittävän vakaa,
tai ainakin nuppia pitää olla hieromassa sillointällöin. Virityskonkkakin tosin on muovieristeinen, ja se on kiinni laitteen naamataulussa. Kirrretty johtopari VFO:hon.

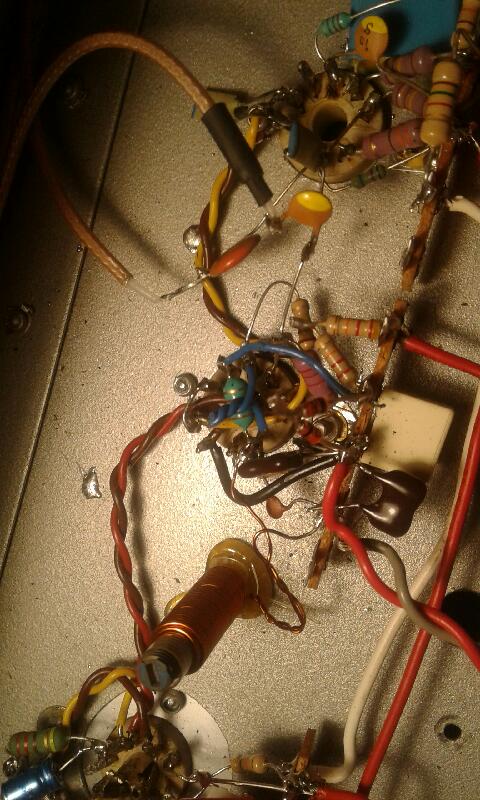

Lisäsin kuvan oskillaattorista.
« Viimeksi muokattu: 12.12.2018 klo 13:33:10 Kirjoittaja OH8UBJ »
Sivun alkuun

IP kirjattu

OH8UBJ
God Member
*****
Poissa



Viestejä: 826
Re: DSB-lähetinvastaanotin putkilla
Vastaus #3 - 12.12.2018 klo 13:26:53
Tulosta viesti
Kuten kuvasta näkyy, tuossa ei ole mitään suojauksia asteiden välillä. Mitä olen lukenut
suorasekoituskoneista, kehotetaan niissä tekemään sekoitusaste, VFO ja audiosuodin omiin peltipurkkeihin. Näin teen, jos jatkan kamppailuani konstruktion kanssa.

Sivun alkuun

IP kirjattu

artosalo
God Member
*****
Poissa



Viestejä: 2666
Sijainti: Perniö
Re: DSB-lähetinvastaanotin putkilla
Vastaus #4 - 12.12.2018 klo 15:53:19
Tulosta viesti
Tuo RC-piiri on hyvin loiva. 10 kHz:llä taso on pudonnut (vrt. 1 kHz) vain n. 16...18 dB ja 50 Hz:llä alle 10 dB. Eli lähes hifi-radion taajuusvaste.
SSB- ja muuhun fonetyöskentelyyn optimaalinen kaista on tunnetusti n. 300 Hz...3 kHz.

VFO:n aaltomuodon puutteet eivät välttämättä aiheuta vastaanottimessasi mitään ongelmaa, koska vastaanottimen etupää ei päästä läpi muuta kuin 80 m hamssibandin.
Jos oletetaan, että VFO tuottaa voimakkaan 2. harmoonisen (7 MHz), niin tästä olisi haittaa vain, jos 7 MHz signaalit pääsisivät ilmaisjalle asti, mutta eiväthän ne pääse inputin kaistanpäästösuodattimen läpi.

VFO:n epästabiilisuus voi johtua hyvin monesta seikasta. Tunnettua on, että tietyt kytkennätkin ovat stabiilimpia kuin toiset.
Kaikki VFO:n komponentit pitää olla tukevasti kiinnitetty. Yleensä säätökondensaattorina käytetään ilmaeristeistä mallia.

Sivun alkuun

IP kirjattu

OH8UBJ
God Member
*****
Poissa



Viestejä: 826
Re: DSB-lähetinvastaanotin putkilla
Vastaus #5 - 12.12.2018 klo 16:15:28
Tulosta viesti
Olisi varmaan paikallaan käyttää rc-suotoa tai aktiivisuodinta.
Tuon ketjun kokonaisvahvistus on melkoinen, EF86:lle löytynee netin syövereistä valmiitakin
kytkentäesimerkkejä.

Sivun alkuun

IP kirjattu

artosalo
God Member
*****
Poissa



Viestejä: 2666
Sijainti: Perniö
Re: DSB-lähetinvastaanotin putkilla
Vastaus #6 - 12.12.2018 klo 20:20:51
Tulosta viesti

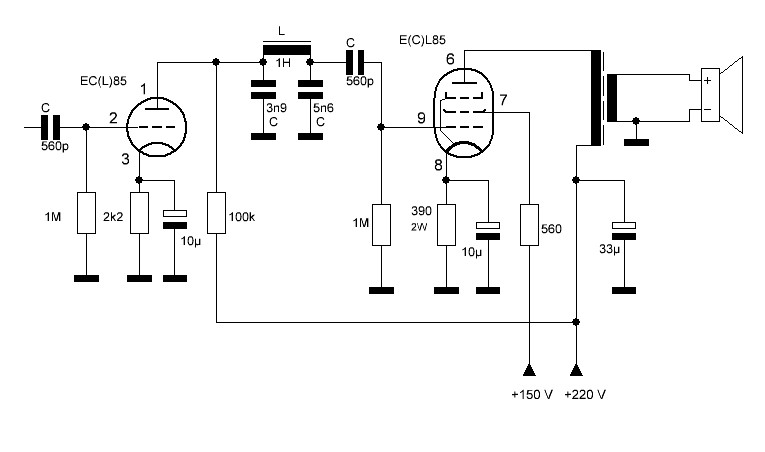

Suoraan vastaanottimeen piirilevymuuntajasta tekemäni alipäästösuodatin sekä RC-lenkeillä toteutettu ylipäästö on mielestäni aika hyvä ja syntyy ilman aktiivisia komponentteja.

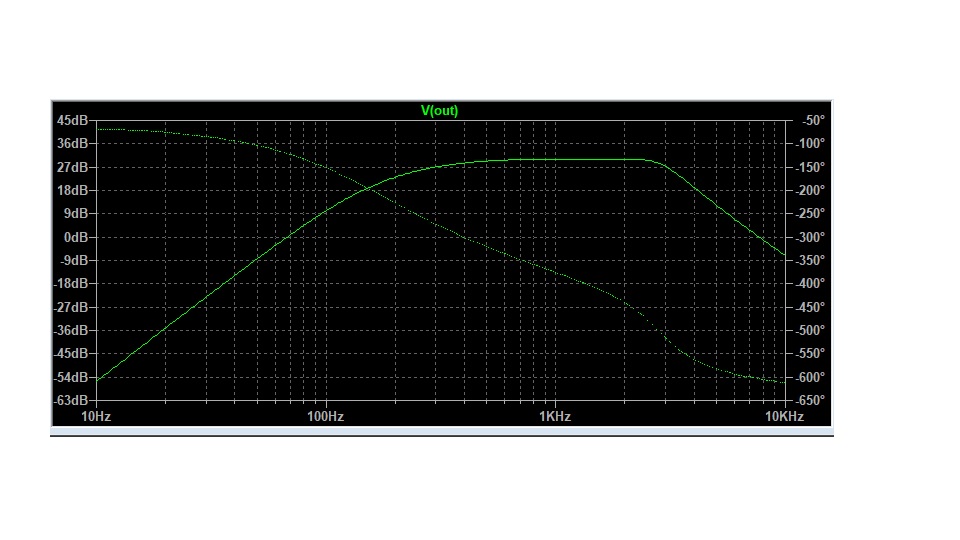

Kytkentä ja taajuusvaste olivat tällaiset:

Sivun alkuun

IP kirjattu

OH8UBJ
God Member
*****
Poissa



Viestejä: 826
Re: DSB-lähetinvastaanotin putkilla
Vastaus #7 - 21.12.2018 klo 08:39:51
Tulosta viesti
Aloin ihmettelemään sekoittajan anodilla olevan kuristimen arvoa.

Sehän ei juurikaan blokkaa 3,5MHz signaalia.
Onhan tuossa toki nuo konkat, mutta...

Tässähän on tarkoitus ottaa sekoittajalta suoraan ulos audiosignaali.


Onkohan noin pienelle induktanssille joku tarkoitus, muualla kun on kytkennässä 2,5mH kuristimia käytetty?

Suunnittelin komponenttitilausta, ja ajattelin hankkia 2,2mH kuristimia kourallisen.

Jonkinlainen induktanssimittarikin olisi poikaa virityspiirin kelojen tekoon.
Ostinkin kerran sellaisem, mutta se oli liian karkea RF-hommiin.
« Viimeksi muokattu: 21.12.2018 klo 09:26:23 Kirjoittaja OH8UBJ »
Sivun alkuun

IP kirjattu
