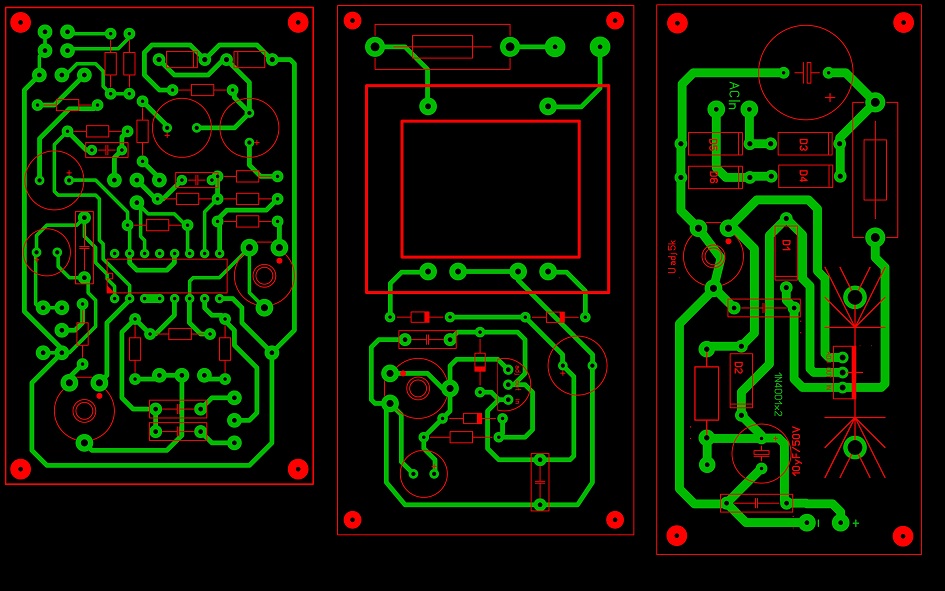

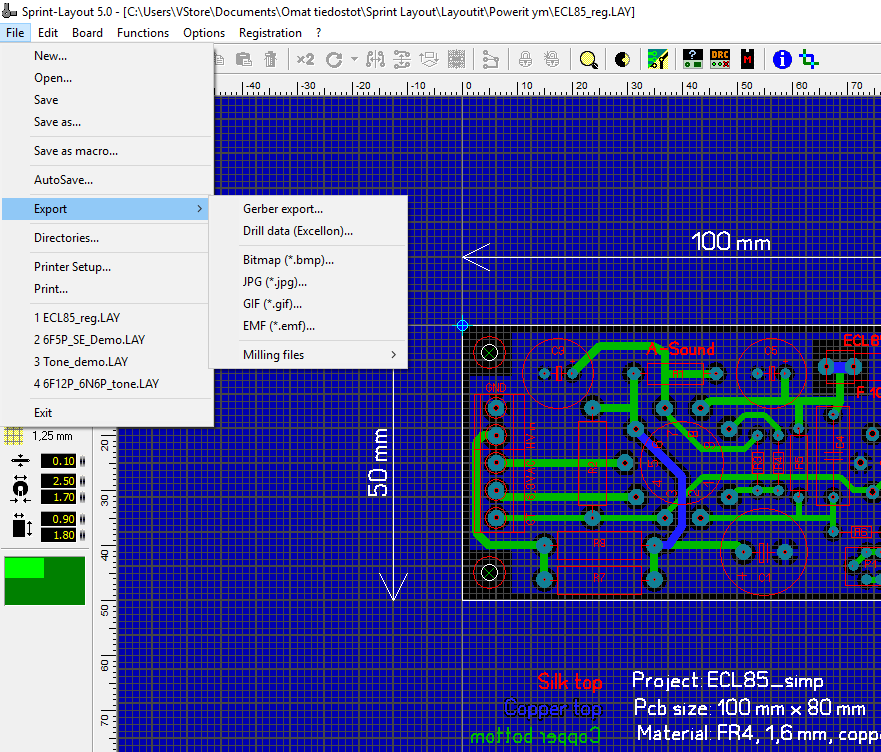

Sprint Layout on ainakin helppo käyttää. Siitä saa ladattua ilmaisen demo-version.
https://www.electronic-software-shop.com/lng/en/electronic-software/sprint-layou...

Piirikortteja  kannattaa nykyään tilata lähinnä Kiinasta. Olen käyttänyt tätä toimittajaa: https://www.pcbway.com/

artosalo kirjoitti 13.11.2018 klo 22:34:12:


  En ole koskaan tutustunut moisiin ohjelmiin, mutta olen usein kaivannut sellaista ohjelmaa joka piirtää piirikorttiversion kytkentäkaaviosta. Onko sellaista edes olemassa?

Jos oikein ymmärsin, niin tuossa sprint ohjelmassa ei piirretä kytkinkaaviota, vaan tehdään suoraan piirkortin osien asettelu ja vedot lähtien erikseen tehdystä kytentäkaaviosta?

onkos Edassa pukia valittavien komponenttien listalla?  En ihan heti löytänyt.

pekmatval kirjoitti 14.11.2018 klo 19:56:07:


En ole tuosta varma, siellä oli muistaakseni otettava käyttöön eri ihmisten tekemiä komponenttikirjastoja, ainakin löysin tarvitsemani pienellä etsimisellä. Luulisi löytyvän kun hieman etsii. Skeman vienti layoutiksi on helppoa, sen jälkeen kun siirron on tehnyt, niin komponentit saa helpoist asemoitua ja siirrettyä (johdotukset on kuminauhaa). Ainakin Firefox:lla toimi hienosti.

Thomas

Kaivelinpa vanhan ketjun esille, eihän sitä tiedä jos vanhaa leipätyötä alkaisi muistelemaan.

Eaglen demoversiossa näkyy olevan 80cm2 rajoitus, joka tulee äkkiä putkilaitteissa ongelmaksi.

Olen joskus Eaglen demoversion ladannut, mutta meni maku opettelusta jo alkuunsa.
Juotostrimoihin olen rakennellut ja softekin taisi mennä edellistä edellisen koneen mukana serriin...

Sprint layout näyttäisi mielenkiintoiselta, ei ole kalliskaan ostaa.

Mielenkiintoisia harrastelijan kannalta nuo kiinalaiset lafkat, joista saa pikkurahalla satsin piirilevyjä...

Suomalaisen piirilevyteollisuuden kannalta ei ehkä niinkään kivaa, protolevyjä ei kukaan tilaa???

Lainaus:


Onkohan tällaista teollisuutta ollut Suomessa enää vuosikymmeneen?

Taitavat tilata ja teettää tuotteensa Kiinasta.

OH2NLT kirjoitti 07.11.2019 klo 00:46:09:


Ihan vähän häviääkin... Laskin pikana 10kpl 50mmx50mm levyn jossa 50 reikää ja printti yhdellä puolella. Pieni peruslevy siis. Hinta laskurista 352,90€ +toim. 20€. Kiinasta (iTead studio) samanlainen setti toimituksineen noin 12,90€ ja reikiä voi olla vaikka levy täynnä. Mikä juttu tuo reikähommakin on, ei kai niitä käsin porata. Toimitusaika on toki paljon lyhyempi, mutta millainen kiire pitää ihmisellä olla, että tuon hinnan saa itselleen perusteltua?

Aiemmin mainittu Turun firma ei ole kehdannut laittaa hintojaan edes esille. "Lähetä tarjouspyyntö." Mikä ajatus siinä mahtaa olla? "Me myydään näitä tuotteita, mutta hinta on salaisuus."

OH2NLT kirjoitti 07.11.2019 klo 11:58:41:


Kyllä on hienot laitteet ja koneet tuossa videossa!

Perunapiirakka kirjoitti 07.11.2019 klo 06:10:50:


Läpikuparoidun 2- puoleisen levyn valmistus:

Piirilevyn valmistustiedostojen vastaanotto ja editointi
tuotantodokumenteiksi(johdinkuvioiden, pinnoitteiden ja merkintäpainatusten valotuskalvot) ja näiden tulostus.
Jyrsin- ja poraohjelmien editointi.

Piirilevyaihion leikkaus, puhdistus, reikien poraus, kuparoitujen reikien kemiallinen kuparointi.

Valoherkällä pinnoitteella päällystys, valotus, kehitys, pinnoitteen poisto, pinnan puhdistus.

Sähköinen kuparin kasvatus johtimiin ja läpikuparoituihin reikiin, syövytyksenkestävä pinnoite.

Lopunkin valoherkän kalvon poisto, puhdistus ja syövytys.

Vihreä pinnoitus, juotostäplien valotus ja avaus.

Juotostäplien pinnoitus.

Merkintäpainatus.

Metalloimattomien reikien poraus ja aihiosta irtijyrsintä.

Lähetys toiselle puolen maapalloa.

12,5€ kiitos?????

EDIT: hinnan esimerkki oli näemmä yksipuoleinen läpikuparoimaton levy, joka on halvempi, mutta tuolla 12,5 e hinnalla ei kateta edes tuotantodokumenttien valmistelua edes Kiinassa.

OH3TG kirjoitti:
> ei ole kehdannut laittaa hintojaan edes esille. "Lähetä tarjouspyyntö."
> Mikä ajatus siinä mahtaa olla?

Entisenä yhden miehen toiminimen pienyrittäjänä tavallaan ymmärrän. Yksi syy voi olla se, että nettisivuja ei viitsitä tai muisteta päivittää koko ajan ajantasalle. Hinnanmuutos pitäisi aina muistaa korjata nettisivuille. Helpompi on olla julkaisematta hintaa ollenkaan.

Toiseksi, pitäisi koko ajan seurata kilpailijoiden hinnoittelua ja päivittää sen mukaiset omat hinnanmuutokset nettisivulle. (En muuten ole vieläkään tajunnut, miten bensa-asemat tämän hoitavat, kun ovat niin nopeita.)

Kolmanneksi, ainakin minulla oli vähintään kaksi hintaa, toinen yrityksille ja isoille yhteisöille, joilla on paljon rahhaa ja maksukykyä, toinen hinta oli yksityisille ihmisille, joille tein mielelläni halvemmalla. Lisäksi törkeän korkea hinta on myös keino ilmaista, että ei välitä tehdä työtä jollekin tietylle asiakkaalle, mutta en tunnusta, että olisin itse koskaan tätä keinoa käyttänyt.

No mulla on Thinkpad x61 vuodelta 2007, tässä on joku sen aikainen dual core-prosessori ja 4Gt muistia. Lubuntu 18 piste jotakin on järjestelmänä ja siinä pyörii Kicad ihan ok sen mitä olen vähäsen kokeillut, neljäputkisen paristovastaanottimen kaavion piirtelin, piirilevyominaisuuksista ei mulla ole sitten kokemusta. Osakirjasto tuntuu aika hyvältä, putkisymboleita löytyy printtikuvineen, josta voi sitten muokata, jos ei juuri haluamaansa ole.

Eeli

Edit: Nyt en ihan muista minkä verran putkia oli ihan perusasennuksessa valmiina, mutta muiden harrastajien tekemiä osakirjastojakin löytyy helposti netistä, taisi joku elektroniikkatukkurikin olla tehnyt kirjaston heidän komponenteileen.

Digikey näkyy olevan se tukkuri..

'Kicad libraries' on hyvä hakusana

Ei kait sitä 3D-puolta ole pakko käyttää jos ei tunne tarvetta siihen? Käsitin, että sillä tehdään kolmiulotteinen malli valmiista levystä tms?

Ja äsken katsoin mukana tullutta kirjastoa, yleisimmät E-sarjan audioputket näkyy löytyvän, jotakin sellaista käytin pohjana, josta muokkasin suoraan hehkutettuja putkia.

Taitaa appy olla joku vinokkaiden mainosmies tai ropotti. Kuinka helposti voi käyttäjätunisteen luoda, olen jo unohtanut

Voihan softa väijyä google-kääntäjän kanssa sopivia keskusteluja ja sitten hälyttää mainosmiehen/naisen kauppaa hieromaan niinikään kääntäjän avulla.
