Normaali aihe Putkimittausapua? (Luettu 4277 kertaa)
teemum
Senior Member
****
Poissa



Viestejä: 401
Putkimittausapua?
12.11.2018 klo 19:01:44
Tulosta viesti
Olen tässä erään foorumin jäsenen kanssa ihmetellyt yhtä CV4003 -putkea. Putki on mitattu omalla labrapowereista ja äskettäin kalibroidusta yleismittarista koostuvalla mittausjärjestelyllä. Lisäksi se on mitattu parilla AVO:lla. Tulokset poikkeavat rajusti toisistaan.

Löytyisiköhän keneltäkään äskettäin kalibroitua putkitesteriä ja olisi halukas mittamaan ko. putken? Hakusessa on siis sellainen mittari/mittauslaitteisto jonka voidaan olettaa näyttävän oikein. 50 vuotta vanha AVO joka on kalibroitu viimeksi tehtaalla ei ole siis se mitä nyt haetaan.

Edit:

Eli omat laboratorioteholähteillä putkelle mittaamani arvot ovat pisteessä Ua=250V, Ug=-8,5V.
Jyrkkyys määritetty mittaamalla pisteissä Ug=-8,25V ja Ug=-8,75V

Triodi (6,7,8) Ia=11,4mA S=2,4mA/V
Triodi (1,2,3) Ia=9,8mA S=2,2mA/V
« Viimeksi muokattu: 15.11.2018 klo 18:05:35 Kirjoittaja teemum »
Sivun alkuun

IP kirjattu

akenyh
God Member
*****
Poissa


SRHS 257

Viestejä: 1155
Sijainti: Halikko (Salo)
Re: Putkimittausapua?
Vastaus #1 - 12.11.2018 klo 21:35:13
Tulosta viesti
CV4003:n vastineeksi Avon VDManual (23rd) antaa 12AU7WA ja 12AU7A= ECC802S.
Mittausasetukset: Vf 6,3V, -Vg1 8,5V, Va250V, Ia 10,5mA ja S 2,2mA/V. (ECC802, s-versiota en löytänyt)
Onko kyse tästä putkesta?
Millä Avo -malleilla aiemmat mittaukset on tehty ja tulokset.

Minulla on Avo Mk4, kunnostettu ja uskoakseni spekseissä. Mittari kalibroitiin/kunnostettiin vuosi sitten Englannissa. Voin testata tuon putken, mutta jos kyse on "%-tarkuudesta"niin sitten lienee turhaa.

Terv. Åke

Sivun alkuun

IP kirjattu

teemum
Senior Member
****
Poissa



Viestejä: 401
Re: Putkimittausapua?
Vastaus #2 - 12.11.2018 klo 22:09:45
Tulosta viesti
Eli putki lähtee ainakin ensimmäisenä Åkelle.

Sivun alkuun

IP kirjattu

akenyh
God Member
*****
Poissa


SRHS 257

Viestejä: 1155
Sijainti: Halikko (Salo)
Re: Putkimittausapua?
Vastaus #3 - 16.11.2018 klo 15:18:23
Tulosta viesti
akenyh kirjoitti 12.11.2018 klo 21:35:13:
CV4003:n vastineeksi Avon VDManual (23rd) antaa 12AU7WA ja 12AU7A= ECC802S.
Mittausasetukset: Vf 6,3V, -Vg1 8,5V, Va250V, Ia 10,5mA ja S 2,2mA/V. (ECC802, s-versiota en löytänyt)


Sain po. CV4003 putken testattavaksi ja tein mittaukset AVO MK4 putkitesterillä edellä mainituilla asetuksilla. Putki on ammattikäyttöön tarkoitettu versio 12AU7 kaksoistriodista.
Tulokset: Triodi-osio1 (pin 6,7,8). Anodivirta Ia1 11,0 (11,3*)mA, jykkyys S 2,4mA/V.
Trio-osio2 (pin 1,2, 3). Anodivirta Ia2 9,8mA, jyrkkyys S 2,35mA.

*)= putki lämmennyt n. 30min. Mittaukset tehtiin  n 15-30min putken päälle kytkennästä. Ei muita huomiota.
Huom. En ole kalibroinut testerin jyrkkyys mittausta, joten siinä voi olla vähän virhettä.

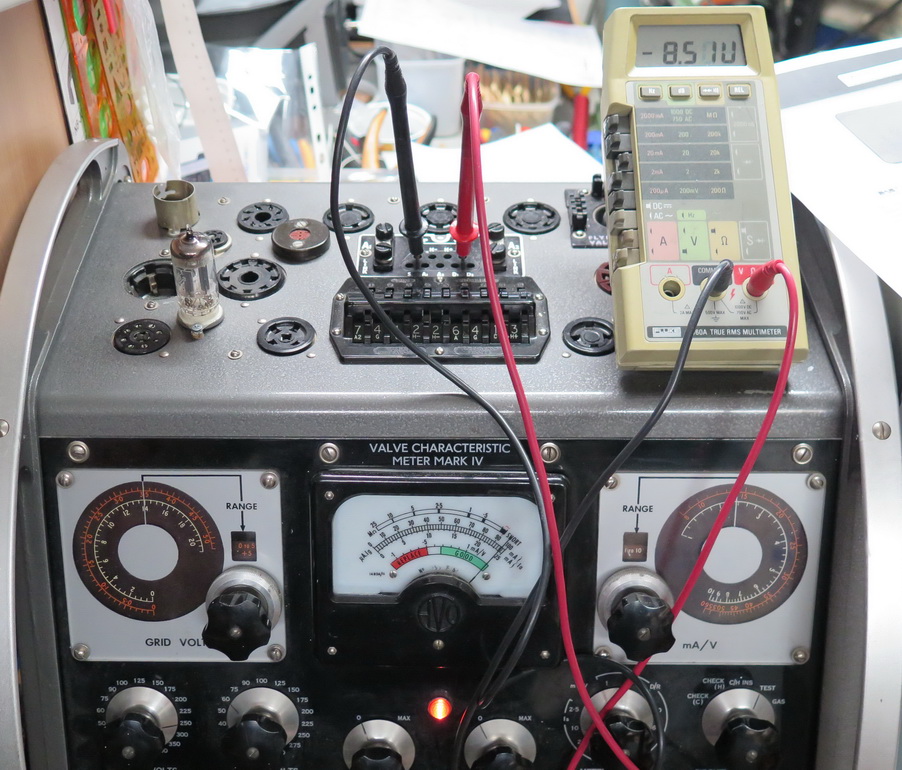

Edit: Kuva CV4003:n triodi2 anovirtan mittaus.
terv. Åke
« Viimeksi muokattu: 16.11.2018 klo 17:22:01 Kirjoittaja akenyh »
Sivun alkuun

IP kirjattu

teemum
Senior Member
****
Poissa



Viestejä: 401
Re: Putkimittausapua?
Vastaus #4 - 18.11.2018 klo 12:45:23
Tulosta viesti
Kiitokset Åkelle putken mittaamisesta.

Tulokset näyttävät melkolailla samoilta mitä laboratoriovirtalähteillä saamani. Jyrkkyyksissä itsellä enemmän eroa, mutta tämä selittynee osittain sillä että omissa tuloksissani olin pyöristänyt jyrkkyydet yhteen desimaaliin. Kahdella desimaalilla ilmaistuna triodipuoliskojen ero ei ollut aivan noin iso.

Katsotaan mitä seuraava mittaaja saa aikaiseksi.

Sivun alkuun

IP kirjattu

artosalo
God Member
*****
Poissa



Viestejä: 2665
Sijainti: Perniö
Re: Putkimittausapua?
Vastaus #5 - 18.11.2018 klo 15:05:37
Tulosta viesti
Tuloksia vertaillessa pitää muistaa, että jyrkkyys on suuresti riippuvainen putken anodivirrasta.

12AU7:n käyrästöistä on luettavissa mm. seuraavaa:

Kun Ua = 150 V ja Ia = 4 mA, niin Gm = 1,4 mA/V ja
kun Ua = 150 V ja Ia = 10 mA niin Gm = 2,6 mA/V.

Sivun alkuun

IP kirjattu

teemum
Senior Member
****
Poissa



Viestejä: 401
Re: Putkimittausapua?
Vastaus #6 - 18.11.2018 klo 16:32:55
Tulosta viesti
Tässä tapauksessa siis jyrkkyys oli tarkoitus määrittää juuri tuossa kohdassa Ua=250V, Ug=-8,5V.

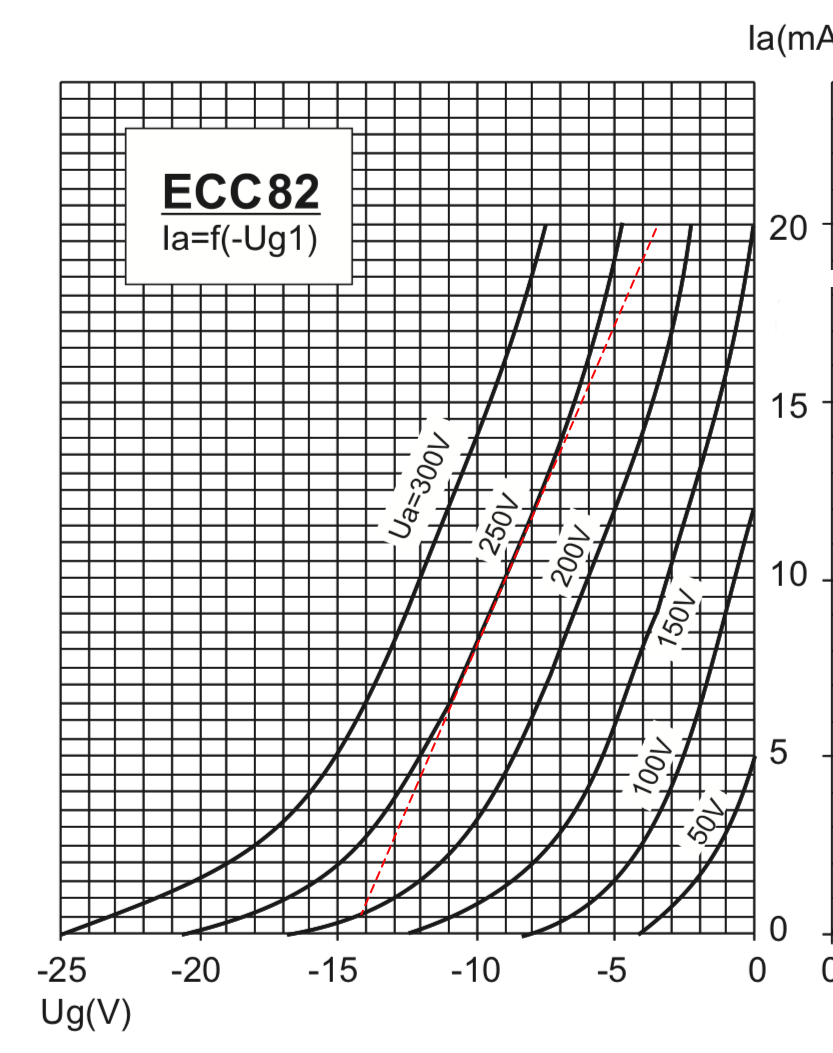

Alla on ECC82:n käyräystö (CV4003:lle en löytänyt vastaavaa), johon olen punaisella piirtänyt tuon pisteen kautta kulkevan tangentin. Tuosta voisi päätellä, että mittaamalla johdassa Ug=-8,75V ja Ug=8,25V voisi laskea aika hyvän jyrkkyyden tuolle. Toki Ug=-9V ja Ug=-8V käy myös.

AVO ilmeisesti kuitenkin määrittää jyrkkyyden syöttämällä putkelle siniaaltoa ja mittaamalla virrassa näkyvän AC-komponentin?

Sivun alkuun

IP kirjattu

akenyh
God Member
*****
Poissa


SRHS 257

Viestejä: 1155
Sijainti: Halikko (Salo)
Re: Putkimittausapua?
Vastaus #7 - 19.11.2018 klo 14:36:26
Tulosta viesti
teemum kirjoitti 18.11.2018 klo 16:32:55:
olen punaisella piirtänyt tuon pisteen kautta kulkevan tangentin. Tuosta voisi päätellä, että mittaamalla johdassa Ug=-8,75V ja Ug=8,25V voisi laskea aika hyvän jyrkkyyden tuolle. Toki Ug=-9V ja Ug=-8V käy myös.

Jyrkkyyden (S) voi kuvasta määritellä myös mittaamalla tangenttiviivan (punainen) ja X-akselin välisen kulman. Se on kuvassa noin 67 astetta. ArcTan 67= 2,36 (mA/V). Kulman ollessa yli 45 astetta aiheuttaa pienikin kulmavirhe virhettä helposti poikkeaman todelliseen arvoon. Kulman  ollessa 65,6 astetta  olisi jyrkkyys 2,2(mA/V).

Terv. Åke

Sivun alkuun

IP kirjattu

Nipa
God Member
*****
Poissa


SRHS #477

Viestejä: 1622
Sijainti: Turku
Re: Putkimittausapua?
Vastaus #8 - 15.12.2018 klo 12:41:40
Tulosta viesti
No niin, hieman kesti kun jouduin ensin vaihtamaan omasta putkitesteristä(AVO VCM163) tuon B9A kannan.Matkan varrella olen huomannut että alkaa olla kulunut.

Eli putki mitattuna,

-Triodi (6,7,8) Ia 11mA ja jyrkkyys 2,4mA/V
-Triodi (1,2,3) Ia 9,9mA ja jyrkkyys 2,3mA/V

Va 250V -Vg1 8,5V ja Vf 6,3V asetuksilla.

Nipa
