Vahvistimien nimeäminen (Luettu 13304 kertaa)

raimoj God Member Poissa SRSH Viestejä: 884	Vahvistimien nimeäminen 05.10.2018 klo 20:07:54	Tulosta viesti
	Nyt on edessä jälleen uuden vahvistimen nimeäminen. Olen nimennyt vahvistimeni joko Apocalyptican tai Bond jousikvartetin musiikin mukaan. Tästä on tullut tehtyä yksi syrjähyppy josta myöhemmin. https://www.apocalyptica.com/en/ https://www.bondquartet.com/ Apocalyptican mukaan nimettyjä vahvistimia http://hovirinta.fi/audio/putkitekniikka/HIFI_vahvistimet/tehovahvistimet/SE/EBL... http://hovirinta.fi/audio/putkitekniikka/putket/P/PCL84/metal_boogie_serie/PCL84... Vastaavasti Bondin mukaan nimettyjä http://hovirinta.fi/audio/putkitekniikka/putket/E/ECC88/vasta/ECC88_vasta.htm http://hovirinta.fi/audio/putkitekniikka/putket/E/ECL82/vasta/Kismet/ECL82_Kisme... http://hovirinta.fi/audio/putkitekniikka/putket/P/PCF80/ppp/1812/1812_PCF80_ppp.... 1812 kappaleen säveltäjä on Tchaikovsky Se yksi syrjähyppy http://hovirinta.fi/audio/putkitekniikka/putket/P/PCL84/muotoilu-layout/testone/... http://elisetestone.com/ Nyt olisi mukava kuulla ajatuksia ja ideoita nimeksi tälle vahvistimelle http://hovirinta.fi/audio/putkitekniikka/putket/E/ECL11/ecl11_se/ECL11_se_amp.ht... Tämän vahvistimen muotoiluun vaikutti alkuviikon kokeilut puutöissä. Muutoinkin olisi mukava kuulla miten radiotehtaat aikoinaan nimesivät tuotteensa. Saloralla oli laaja italialaisittain nimetty mallisto, joka juontanee juurensa Olavi laakson kiinnostuksesta Italiaan.
	« Viimeksi muokattu: 05.10.2018 klo 23:24:58 Kirjoittaja raimoj »

	IP kirjattu

A15W Full Member Poissa SRHS Viestejä: 179	Re: Vahvistimien nimeäminen Vastaus #1 - 05.10.2018 klo 22:36:32	Tulosta viesti
	Tuosta ECL11 projektista tuli jostain syystä ELLI-nimi mieleen.. Tai ELSE (EcL11 SE-vahvistin).


	IP kirjattu

Ruokki God Member Poissa Viestejä: 1781	Re: Vahvistimien nimeäminen Vastaus #2 - 06.10.2018 klo 11:55:58	Tulosta viesti
	Tuo vahvistin on selvästi nimeltään: "Sonetti "

	Ruokki
	IP kirjattu

raimoj God Member Poissa SRSH Viestejä: 884	Re: Vahvistimien nimeäminen Vastaus #3 - 06.10.2018 klo 13:36:52	Tulosta viesti
	Else on mielenkiintoinen monimerkityksellinen nimi. Kun astuin 18 kesäisenä Saloran palvelukseen niin yksi ensimmäisistä työkavareista oli Else. Nimi sitoisi vahvistimen myös löyhästi Apocalypticaan ja Metallicaan. https://www.youtube.com/watch?v=X-B8k0n_3cs Lisäksi on joitakin Else nimisiä laulajia. Minulla on myös EL11 putket, joista voisin rakentaa vastavaiheisen ja siihen Sonetti istuisi hyvin. Jos tulee joskus rakennettua vielä muita vahvistimia 11-sarjan putkilla niin niiden nimiksi sopisi silloin Elsen kavariksi Elli, Ella, Alla, Anna ja Ieva. Viimelsimainitusta https://www.youtube.com/watch?v=EaTISifHaeg


	IP kirjattu

raimoj God Member Poissa SRSH Viestejä: 884	Re: Vahvistimien nimeäminen Vastaus #4 - 06.10.2018 klo 16:04:44	Tulosta viesti
	Muokkasin sivuja nimiehdotusten perusteella http://hovirinta.fi/audio/putkitekniikka/putket/11/11-seria.htm http://hovirinta.fi/audio/putkitekniikka/putket/11/ecl11_se/ECL11_se_amp.htm Poistan vanhat sivut jonkin ajan kuluttua.


	IP kirjattu

raimoj God Member Poissa SRSH Viestejä: 884	Re: Vahvistimien nimeäminen Vastaus #5 - 13.10.2018 klo 15:33:07	Tulosta viesti
	Yksinkertainen ECL11 SE vahvistin on nyt nimetty ELSE 11 SE:ksi http://hovirinta.fi/audio/putkitekniikka/putket/11/ecl11_se/ECL11_se_amp.htm Seuraava ongelma on löytää sopivat päätemuuntajat. Ensiöimpedanssi on 7k ja toisio 8 ohmia. Hammondilta löytyisi mutta se on tarpeettoman suuri ja hyvä (lue kallis) tähän tarkoitukseen, kun lähtöteho on 2x4 W ja simulaatioitten perusteella säröprosentti on kolmen tietämillä. Vastakytkentä ei vaikuta säröön kun se on vain pääteputken yli. Vaikuttaa kyllä taajuusvasteeseen.


	IP kirjattu

artosalo God Member Poissa Viestejä: 2666 Sijainti: Perniö	Re: Vahvistimien nimeäminen Vastaus #6 - 13.10.2018 klo 16:13:16	Tulosta viesti
	Puolalaisesta Ogonowskin muuntajista on hyviä kokemuksia. Tässä yksi joita on käytetty suunnittelemissani vahvistimissa.

	lo-se15-21-pl__1_.pdf ( 138 KB \| 301 latausta )
	IP kirjattu

raimoj God Member Poissa SRSH Viestejä: 884	Re: Vahvistimien nimeäminen Vastaus #7 - 14.10.2018 klo 16:57:51	Tulosta viesti
	Kävin Ogonowskin sivulla mutta sieltäkään ei löytynyt sopivaa muuntajaa. Hammondin 125ESE saa sopivalla kytkennällä 6000 ohmin ensiöimpedanssin 8 ohmin kuormalla. Kun tiputan anodijännitettä n. 8 % (250 v => 230 v) ja nostan virtaa samaisella 8 %:lla niin Hammondin impedanssi on kohdallaan. Kaivoin putkivarastojani ja löytyi 7 kpl ECL11, joista ainakin yksi on käyttämätön. Datalehden mukaan triodin särö on 1,5 % ja tetrodin kolmisen prosenttia watilla ja 10 % neljällä watilla. Löytyy myös kaksi käyttämätöntä AZ11:ta. Vielä on pieni ongelma verkkomuuntajan kanssa. Varastossani olevassa muuntajassa on 5 voltin käämi tasasuuntaajalle kun pitäisi olla 4 v.


	IP kirjattu

artosalo God Member Poissa Viestejä: 2666 Sijainti: Perniö	Re: Vahvistimien nimeäminen Vastaus #8 - 14.10.2018 klo 17:44:53	Tulosta viesti
	Sinullahan oli suhteita USA:aan. Edcorilta löytyy mm. tällainen: https://www.edcorusa.com/gxse10-8k Olen käyttänyt samoja, mutta 10k impedanssilla ja hinta/laatusuhde on erittäin hyvä.


	IP kirjattu

putkinotko God Member Poissa SRHS # 751 Viestejä: 1881 Sijainti: Lohja	Re: Vahvistimien nimeäminen Vastaus #9 - 14.10.2018 klo 19:00:39	Tulosta viesti
	Viiden voltin käämi ei varmaankaan ole päällimmäisenä, että voisi helposti ottaa muutaman kierroksen pois, mutta mahtuisko muutama kierros vastasuuntaan pudottamaan jännitettä? Tällaistahan Artokin ehdotti jollekin joskus... Jussi


	IP kirjattu

raimoj God Member Poissa SRSH Viestejä: 884	Re: Vahvistimien nimeäminen Vastaus #10 - 14.10.2018 klo 21:34:44	Tulosta viesti

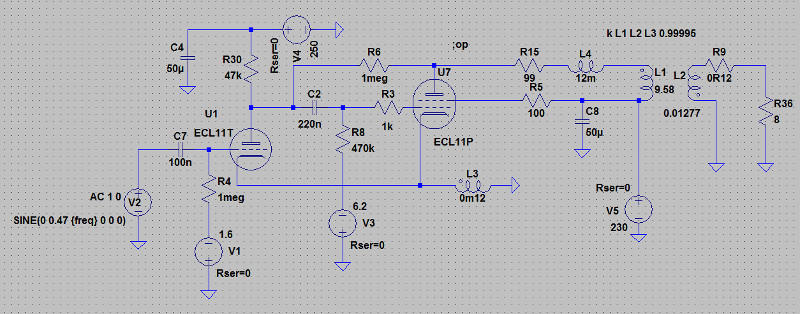

	Edcorin muuntajat vaikuttavat kiinnostavilta varsinkin hinnaltaan. Toimisivat varmaan hyvin tässäkin vahvistimessa. Löysin lopulta ratkaisun vastakytkentäongelmaan. Edellyttää päätemuuntajan käsittelyä. Simulaatiotulokset ovat nyt hyvät. Särö watilla on n. 0.2 %. Vaste on 20 Hz - 20 kHz -1dB Hammondin muuntajan arvoilla. Herkkyys on 0,5 v. Simulaatiomalli on liitteenä

	IP kirjattu

OH6NT God Member Poissa SRHS #840 Viestejä: 863 Sijainti: Pännäinen	Re: Vahvistimien nimeäminen Vastaus #11 - 14.10.2018 klo 23:42:32	Tulosta viesti
	artosalo kirjoitti 13.10.2018 klo 16:13:16: Puolalaisesta Ogonowskin muuntajista on hyviä kokemuksia. Tässä yksi joita on käytetty suunnittelemissani vahvistimissa. Arto, mistä noita puolalaisia AF-muuntajia saa? t Thomas

	Thomas
	WWW YouTube IP kirjattu

raimoj God Member Poissa SRSH Viestejä: 884	Re: Vahvistimien nimeäminen Vastaus #12 - 15.10.2018 klo 12:44:07	Tulosta viesti
	Olen saanut analysoitua vahvistimen takaisinkytkennän. Tetrodin anodilta hilalle vastakytkentä on 4 dB ja katodille 1,3 dB positiivinen takaisinkytkentä. Nettona vastakytkentää 2,7 dB. Triodille vastakytkentää on 16,8 dB. Kokonaisvastakytkentä on 20,8 dB, josta 1,3 dB kumoaa positiivista takaisinkytkentää. Vastakytkentäkäämin kierrosmäärä on yksi kolmassadas osa ensiön kierrosmäärästä. Kierrosmäärä ei ole suuri mutta jollakin tavoin se pitäisi saada käämittyä.


	IP kirjattu

artosalo God Member Poissa Viestejä: 2666 Sijainti: Perniö	Re: Vahvistimien nimeäminen Vastaus #13 - 15.10.2018 klo 13:55:45	Tulosta viesti
	Lainaus: Arto, mistä noita puolalaisia AF-muuntajia saa? Suoraan valmistajalta: http://ogonowski.eu/contact/


	IP kirjattu

artosalo God Member Poissa Viestejä: 2666 Sijainti: Perniö	Re: Vahvistimien nimeäminen Vastaus #14 - 15.10.2018 klo 14:31:37	Tulosta viesti
	Lainaus: Olen saanut analysoitua vahvistimen takaisinkytkennän. Kiinnostaa tuo ECL11. Laittaisitko tulemaan tuon kytkennän (.asc) ja putkimallit ?


	IP kirjattu

raimoj God Member Poissa SRSH Viestejä: 884	Re: Vahvistimien nimeäminen Vastaus #15 - 15.10.2018 klo 18:07:29	Tulosta viesti
	ECL11 mallin rakentaminen on vielä kesken. Testasin mallia useilla suoritusarvoiltaan lähellä olevilla putkilla ja tulokset erosivat minimaalisesti. Mallissa on nyt putket ECC81 ja ECL86.Voitko lähettää sähköpostia. Hukkasin jokin aika sitten kaikki sähköpostini ja samalla kaikki osoitteet. Foorumi ei hyväksy .asc liitettä.


	IP kirjattu

raimoj God Member Poissa SRSH Viestejä: 884	Re: Vahvistimien nimeäminen Vastaus #16 - 15.10.2018 klo 20:38:18	Tulosta viesti
	Hahmottelin vahvistimen kytkentäkaavion http://hovirinta.fi/audio/putkitekniikka/putket/11/ecl11_se/ELSE_11_SE_suun_elek...
	« Viimeksi muokattu: 16.10.2018 klo 17:15:15 Kirjoittaja raimoj »

	IP kirjattu

OH6NT God Member Poissa SRHS #840 Viestejä: 863 Sijainti: Pännäinen	Re: Vahvistimien nimeäminen Vastaus #17 - 15.10.2018 klo 21:37:46	Tulosta viesti
	artosalo kirjoitti 15.10.2018 klo 13:55:45: Lainaus: Arto, mistä noita puolalaisia AF-muuntajia saa? Suoraan valmistajalta: http://ogonowski.eu/contact/ Kiitos! :-D

	Thomas
	WWW YouTube IP kirjattu

raimoj God Member Poissa SRSH Viestejä: 884	Re: Vahvistimien nimeäminen Vastaus #18 - 16.10.2018 klo 13:14:35	Tulosta viesti
	artosalo kirjoitti 15.10.2018 klo 14:31:37: Kiinnostaa tuo ECL11. Laittaisitko tulemaan tuon kytkennän (.asc) ja putkimallit ? Olen yrittänyt laskea itse mallit tuolta sivustolta löytyvien kaavojen avulla http://www.normankoren.com/Audio/Tubemodspice_article.html Tällä hetkellä käyttämäni mallit ovat seuuraavat ****************** .SUBCKT ECL11T 1 2 3 ; P G C (Triode) * Philips Data Book 14-09-1948 * library format: LTSpice 04-Feb-2009 X1 1 2 3 TRIODE MU=70.0 EX=1.480 KG1=1481.3 KP=500.37 KVB=0.7 VCT=0.50 RGI=2000 CCG=3.2p CGP=5.3p CCP=1.8p ; .ENDS ECL11T ****************** .SUBCKT ECL11P 1 2 3 4 ; A G2 G1 C (Tetrode) * Philips Data Book 14-09-1948 * library format: LTSpice 03-Feb-2009 X1 1 2 3 4 PENTODE1 MU=25.15 EX=1.350 KG1=479.1 KG2=4500 KP=128.94 KVB=36.0 VCT=0.00 RGI=2000 CCG=6.7p CPG1=0.6p CCP=4.1p ; .ENDS ECL11P Perusmallithan ovat samat kaikilla piensignaali triodeilla ja sama koskee pentodeja. Tetrodi vaikuttaa toimivan kohtuullisesti mutta triodin kanssa on ongelmia. Kokeilin malliini eri putkityyppejä jolloin vahvistus säilyi 0,1 dB:n rajoissa samana ja särö vaihteli +/- 0,05 %. Olen verrannut useiden putkien kapasitansseja datalehtiin. Erot ovat merkittäviä enkä ole päässyt perille mistä se johtuu. Onko kukaan rakentanut putkimalleja LtSpiceen.


	IP kirjattu

artosalo God Member Poissa Viestejä: 2666 Sijainti: Perniö	Re: Vahvistimien nimeäminen Vastaus #19 - 16.10.2018 klo 14:59:00	Tulosta viesti
	Sain Diyaudio.com:ista triodipuolen mallin (alla). Kaveri sieltä tekisi myös pentodimallin, jos joku µTracerin omistaja mittaisi tetrodipuolen käyrät triodikytkettynä. Löytyyköhän täältä vapaaehtoista. * * Generic triode model: ECL11_T_AN * Copyright 2003--2008 by Ayumi Nakabayashi, All rights reserved. * Version 3.10, Generated on Tue Oct 16 06:29:28 2018 * Anode * \| Grid * \| \| Cathode * \| \| \| .SUBCKT ECL11_T_AN A G K BGG GG 0 V=V(G,K)+0.52921744 BM1 M1 0 V=(0.0072842489(URAMP(V(A,K))+1e-10))-1.0336627 BM2 M2 0 V=(0.5920283(URAMP(V(GG)+URAMP(V(A,K))/56.007381)+1e-10))*2.5336627 BP P 0 V=0.019311188(URAMP(V(GG)+URAMP(V(A,K))/94.602541)+1e-10)*1.5 BIK IK 0 V=U(V(GG))V(P)+(1-U(V(GG)))0.013141741V(M1)V(M2) BIG IG 0 .2+0.4) BIAK A K BIGK G K I=V(IG) CAPS CGA G A 0.016p CGK G K 4.9p CAK A K 1.5p .ENDS


	IP kirjattu

akenyh God Member Poissa SRHS 257 Viestejä: 1155 Sijainti: Halikko (Salo)	Re: Vahvistimien nimeäminen Vastaus #20 - 16.10.2018 klo 18:07:54	Tulosta viesti
	Ihan uteliaisuuttani kysyn näin varsinaisen asian vierestä, mikä on peruste käyttää äänivahvistimessa "ikivanhaa" (n. 1940) ECL11 putkea. Onko kyseessä nostalgia tai sitten ihan tekninenkin syy?? terv.. Åke


	IP kirjattu

raimoj God Member Poissa SRSH Viestejä: 884	Re: Vahvistimien nimeäminen Vastaus #21 - 16.10.2018 klo 19:04:22	Tulosta viesti
	Ei siihen mitään erityistä teknistä syytä ole ellei sellaiseksi katsota tiettyä haasteellisuutta. Aiemmin on käynyt selväksi ettei ECL11 putkelle ole ollut valmista LtSpice mallia. Näiden mallien tekemisen opettelu on yksi haasteista. Toiseksi triodin ja tetrodin yhteinen katodi tuottaa ongelmia, miten tällä kombinaatiolla tehdään hyvät suoritusarvot omaava vahvistin. Tämä vahvistin lähti kuitenkin liikkeelle aivan toisaalta http://hovirinta.fi/audio/putkitekniikka/putket/11/ecl11_se/ECL11_se_diary.html Taustalla on vahvasti nostalgia, miten rakennetaan toisen maailmansodan aikaisella tekniikalla modernit vaatimukset omaava vahvistin. Tänä päivänä vahvistimen suunnittelu ja rakentaminen ei ole enää suurikaan haaste vaan tarvitaan jokin muu syy.


	IP kirjattu

raimoj God Member Poissa SRSH Viestejä: 884	Re: Vahvistimien nimeäminen Vastaus #22 - 17.11.2018 klo 17:02:37	Tulosta viesti
	SONETTI 11 vahvistin on saamassa muodon kun mukavan näköinen koteloaihio käveli vastaan http://hovirinta.fi/audio/putkitekniikka/putket/11/sonetti_11/SONETTI_11_amp.htm


	IP kirjattu

putkinotko God Member Poissa SRHS # 751 Viestejä: 1881 Sijainti: Lohja	Re: Vahvistimien nimeäminen Vastaus #23 - 17.11.2018 klo 18:52:10	Tulosta viesti
	No nyt tulee viimitteen päälle hyvännäkönen vahvari.
