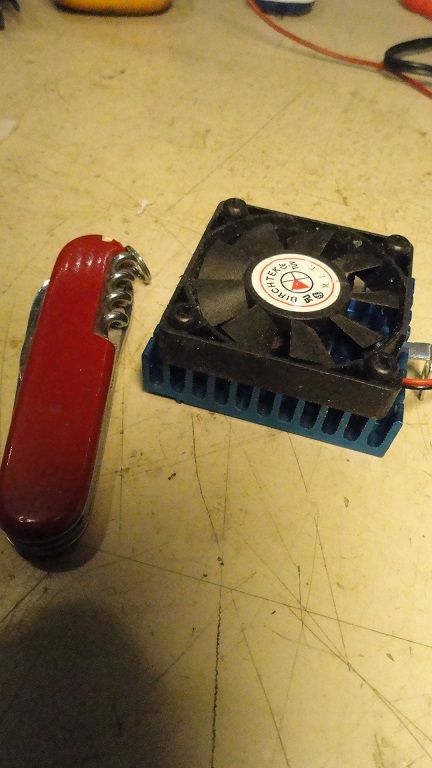

Juottamista oli melkoisesti ja tarkasti tehden onnistuin laakista (yllätys!!) .. toimi heti ilman  vikojen etsintää. Minulla oli 24Vac muuntaja.  Laskeskelin, että jos tahtoo ulos vaikka 12V ja 3A, niin jäähdystä tarvitaan 3x(32-12) = noin 60W .  Powerin sivustolla oli ohje, että tehotrankulle (joka oli kortin reunassa) lisätyllä pienellä 'hetulalla´ ja puhaltimella voisi selvitä.  Kokeilin kuvan mukaista pientä jäähtytystä. Puhaltimelle 12V ja kun syötti 20W tehoa vastuksella hetulaan, niin kuumeni 20C(sattuma) ... siis liian pieni jäähdytys. Siirsin tehotrankun johtojen päähän .

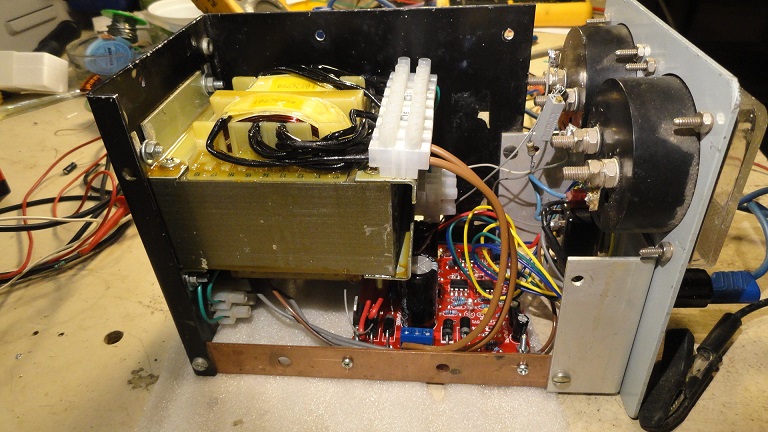

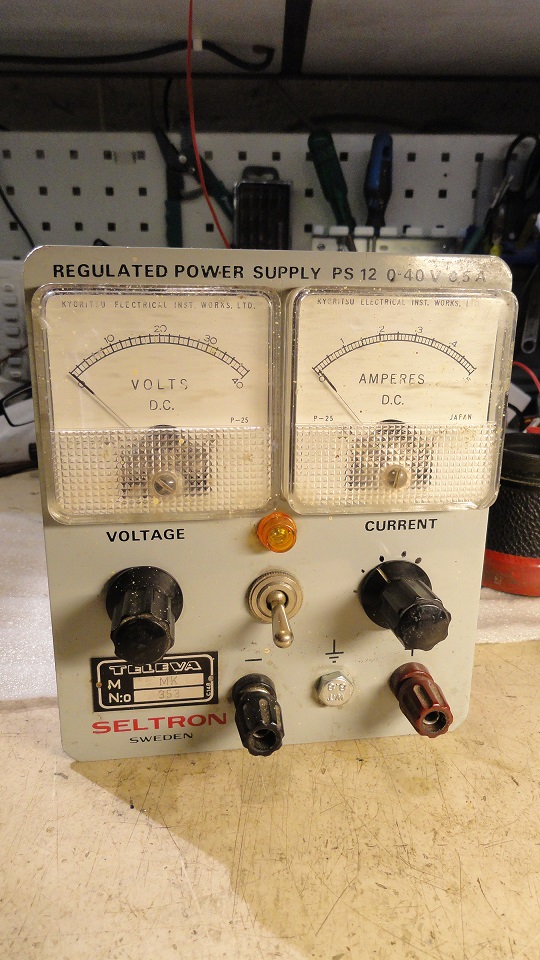

Minulla oli vanha powerin raato odottamassa. Asensin kortin ja tehotrankun tuon Televan powerin alumiinilevyyn (kuvassa 2 musta levy). Samassa kotelossa oli paikka muuntajalle ja mittarit, liittimet valmiina. Kuva 2.

  Onko tuossa merkkivalo virranrajoittimen kytkeytymisestä päälle?
  Kannattaisko lisätä vielä lisätä toinen potikka jännitteen hienosäätöä varten?



Moro

Rakentelin myös samaisen kiinalaispowerin 100VA:n muuntajalla. Mutta 10Ω:n tehovastukseen ei tullut kuin 26,7V ja reilu 2,5A, muuntajan jännite oli kuitenkin vielä 24,4V. 7,5Ω:n kuormaan virtaskaa tuli 3,6A ja jännitettäkin lähes 20V ja muuntajalla edellen 24,4V. Ilman kuormaa konkan navoissa tasan 33V.
Asiasta kuudenteen, tilasin aikoinaan surullisen 50/5 säätimen tilalle toiseen virtalähteeseen 50/15 version, ja se on kestänyt ainakin toistaiseksi, vaikka sitä on vähän rääkättykin.

Jussi
