Tämä Pioneer lienee 'paremman luokan vahvari' .  Isot päätetrankut ja tehoakin 2x70W (8ohm).  DC on +/-45V ja lähdössä ei ole elkoa. Speksissä luvataan säröä 0,015% / 35W.

Kun aloitin, niin molempien pääeasteiden lähdöt olivat ihan sekaisin ... lähdössä täysi DC.  Tietysti oletin, että päätekivet ovat rikki ja tutkin pitkään pääteasteiden trankkuja... ihan turhaan (tyhmä!).  Lopulta vikä löytyi pääteaseelle tuotavasta apusähköstä. Sitä syottävä tehotrans oli  ajan mittaan rapistunut irti (juotosvika). Sen kun tinasi kiinni niin molemmat pääteasteet alkoivat toimia todella hyvin.

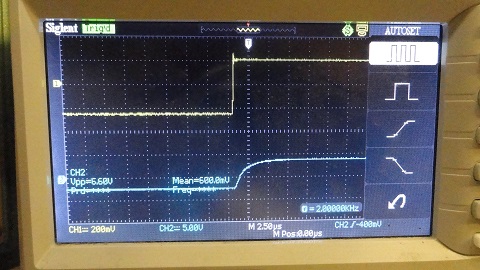

Mielenkiinnosta testasin vahvaria signaaligeneraattorin kanssa. Alussa syötin signaalin ihan suoraan päätevahvistimella ja tulokset olivat täydellisiä. Kanttiaallolla lähdön nopeus 8V/us ja siniä meni hyvin läpi 100KHz. MAx output ilman leikkaamisyta 8ohm kuormaan +/.40V. Sitten sattumalta siirsin kanttisyötön aux inputtiin. Tällöin oma etuvahvistin oli mukana. Nyt tulokset olivat kantilla ihan ihmeellisiä.  Pienellä vol asennolla kantin etureunassa oli jumalaton piikki. Kun nosti voluumia, niin varsinaisen signaalin taso saavutti piikin tason, joka pysyi vakiona. ´Tällöin kantti oli melkein kanttia.  Voisiko tuo äänenvärinsäätö, joka toimii takaisinkytkennän kautta aiheuttaa tämän?  Onko ihan ok toiminta tälläiselle kytkenälle?

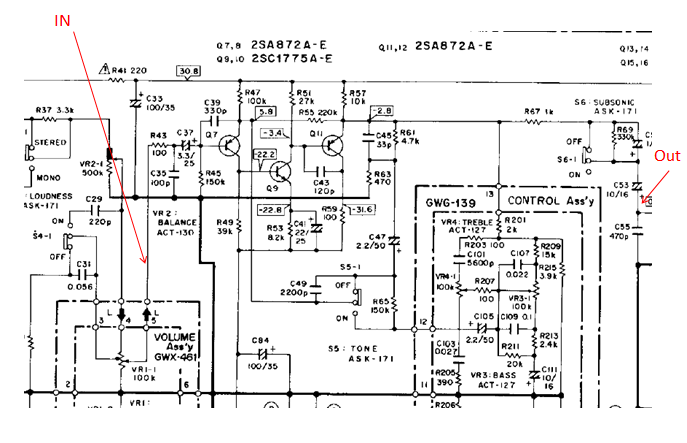

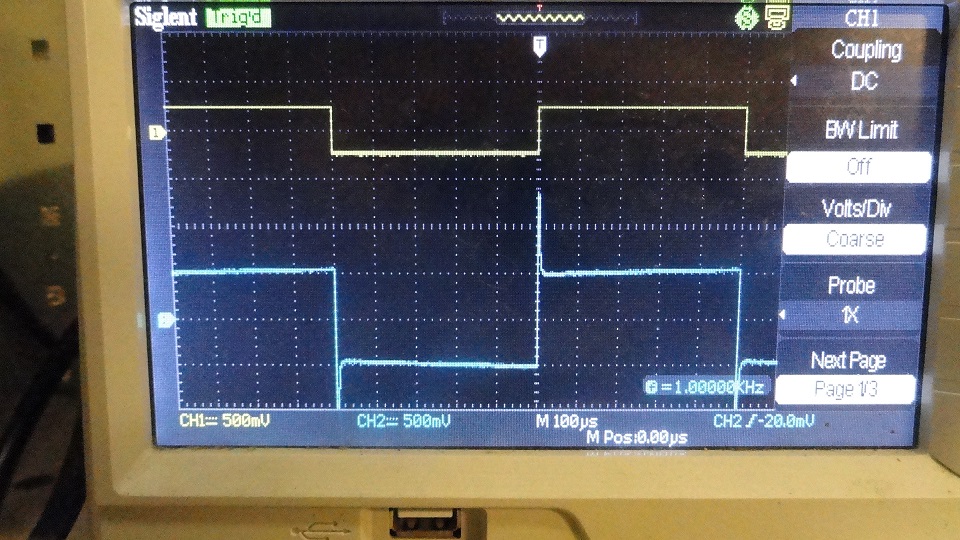

Ohessa kuva etuvahistimesta ja skooppikuvassa on aux inputtiin syötetty kantti  (kelt) ja etuvahvistimen lähtö (sin).  Etuvahvistin saa -32V syötön C84'lle.  Siellä esivahvistimen + puolella on 30,8V .. näkyy kytkiksessä.

Jatkoin tutkimista.  Ihmeekseni tuo kantin etureunan piikki oli myös  esivahvistimen ekan trankun kannalla.  Siitä olisi pitänyt tajuta, että vika on ennen  sitä.  Kuitenkin mittasin  ekan trankun jänniteet ja siellä oli emitterillä 0,7V .. ja kaavion mukaan pitäisi olla 5,8V.  Jäin ihmettelemään  tätä ... laskin pikaisesti, että ei voi olla??  .. mutta varma en ole.  Pian kuitenkin palasin tähän ajatukseen, että vika on ennen tuota trankun kantaa ....  ja napsautin pois päältä loudness kytkimen ... ja 'vika' poistui. Luulin jo kokeileleni tuota, mutta käänsin väärää kytkintä (subsonic) .

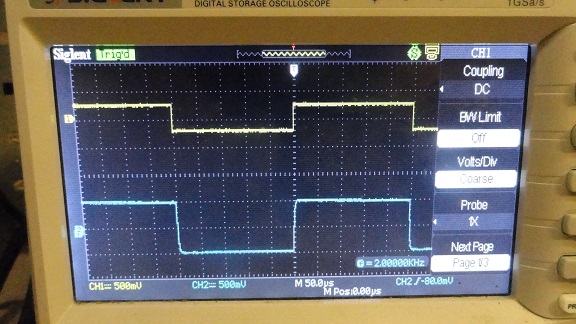

Ohessa kuva esivahvistimen lähdöstä  (sin) ilman loudness toimintoa (keltainen on aux input) . (loudness kytkin näkyy kytkiksen kuvassa).  Nyt tulee kantti kanttina. Toimii!!

Hiukan yhä ihmetyttää tuo emitterillä oleva jännite.  Miksi kytkiksessä on 5,8V?  Sekin pitää selvittää, vaikka laite toimii nyt ilmeisesti oikein.

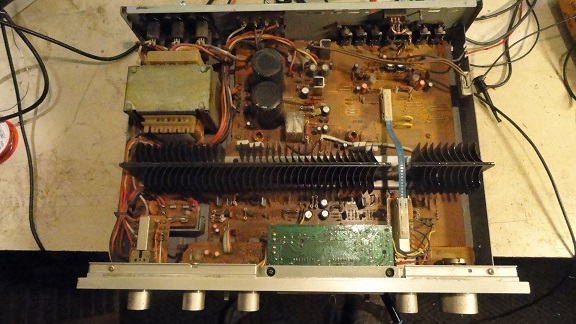

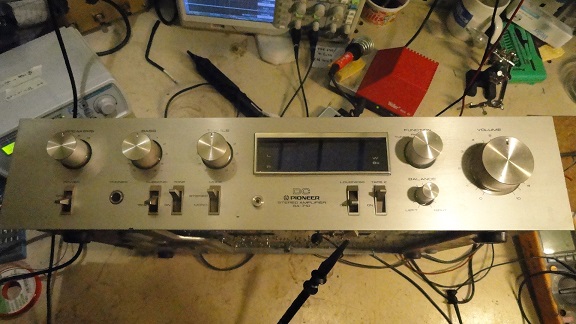

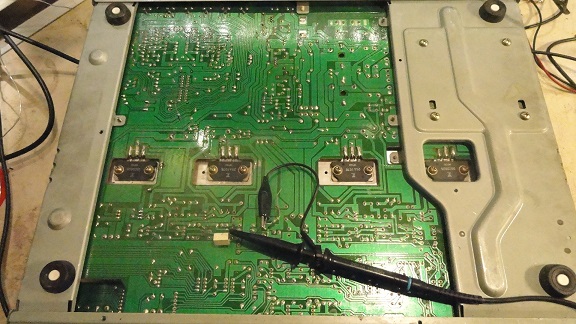

kuvia ... kunnon trankut!
