Joko sinulla on skema powerista olemassa ?

Onpa perusteellinen dokumentti omalta tärkeältä osaltaan.
Minkälaisia kondensaattoreita olet ajatellut käyttää anodijännitteen puolella ?

Tuo Bosch taitaa riittää sellaisenaan...
Kysyin koska yhdellä virolaisella kaverillani oli purettuna militaari-konkkia, muistaakseni 47 uF / 1500 V. Olivat isoja ja kontaktit isoilla posliinieristimillä varustettuja.

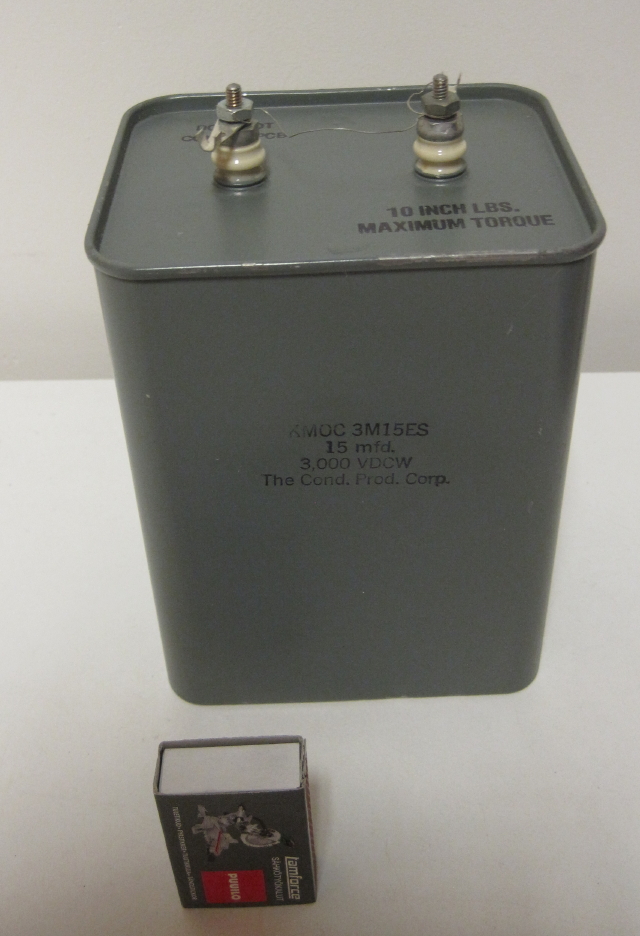

Luulisin, että tuon arvo on 15 µF, ei 15 mF (millifaradi).

Hieno konkka tuokin.
Minulla on kaksi näitä 40uF kannua. Toinen vain mahtuu olemaan kotelossa.

Kiinnostaisi tietää minkä kokoisia ne virolaiset pöntöt on? Niitä tarvisi kuitenkin kaksi, joten saattaa viedä vielä enemmän tilaa.
Kuulemma tuon HV:n notkuminen/brummi ei haittaa HF-linukoissa. Se on normaalia.

Piirsin vähän kytkentää:
https://oh6lsl.kuvat.fi/kuvat/OH6LSL/Tekniikka/Linukka/14.12.2017/

Janne

Päiviä

Jos mahdollista kysy konkista. Niissä olisi eristys rungosta hoidettu jo itse komponentin puolesta.

Minua nyt vähän askarruttaa pitääkö tuo HV-konkka eristää rungosta tuon miinuspuolen shunttivastuksen takia. Laitoin leikatut kuvat parista erillaisesta kytkennästä tuonne sivuilleni.
Tästä kytkennästä oli jossain joku maininta, mutta en nyt löydä sitä mistää tähän hätään.

Tein simulaation ja kävi kuten arvelin. Toisessa kytkennässä näkyy myös konkan latausvirta.

TME:ltä tuli paketti ennätysajassa. 1.5 vrk Puolasta-Kokkolaan kotiovelle! Taidampa tilata toistekkin.

Janne

Päivittelyä projektista. Ihan joka ilta ei ole tullut tehtyä hommia, mutta kuitenkin asia on mennyt etiäppäin:

https://oh6lsl.kuvat.fi/kuvat/OH6LSL/Tekniikka/Linukka/10.1.2018/

Seuraavaksi Soft-Start-piirin testausta HV-muuntajaan. 15 ohmin etuvastus pitänee vielä vaihtaa isompaan, koska sen yli jää käynnitysvaiheessa vain 6V. Tilasin 47ohmisen/50W vastuksen tilalle. Suurjännitepuolelta vielä testaamatta tasasuuntaaja-konkkayhdistelmä. Pitänee sekin suorittaa variakin kanssa varovasti.

Seuraavaksi tehdään naamatauluun peitelevy johon tulee mittarit ja moninapaliitin. Levy tehdään todennäköisesti vielä uusiksi automaattisella jyrsimellä, niin saadaan siisti ulkonäkö. Voi olla että piirtelen koko etulevyn uusiksi. Kunhan saan jostain siihen sopivaa materiaalia. 4mm alumiinia. Nyt tavoitteena saada vain laite toimintakuntoon. Lopuksi hifistellään ulkonäkö ja johdotukset kuntoon.

Putkivahvistimista kertova erittäin hyvä kirja Valve Amplifiers Explained http://www.box73.de/product_info.php?products_id=3948
Hintakin vain 17 euroa. Voin suositella. Todella hyvä kirja jos kieli taipuu.

Kirjan lopussa on kerrottu 2m linukan rakennuksen kaikki periaatteet ja tietenkin 4CX250 putkilla. Eli todennäköisesti rakennan tuon pääteasteen uusiksi tuon ohjeistuksen mukaan. Niin monta hienoa ja yksinkertaista oivallusta siinä on otettu huomioon.

Laitan kuvia illalla lisää.

Janne

7824 regulaattori on 44 V syötöllä vähän kovilla, datalehden mukaan maksimi on 40 V.

--
Tuukka OH3MVV

Tuo on tiedossa, mutta kun muita jännitteitä ei ollut oikein tarjolla.
Tippuu kyllä kuorman kanssa jonkin verran. Voi olla että pitää laittaa diodia sarjaan. Tässä on myös sellainen ongelma, että kun HV-pääkontaktori lopuksi vetää. Regulaattori menee polvilleen. Vaikka kokonaiskuorma on n. 600mA. Voi johtua myös siitä että antaa piikin tuo kela. Pitää lisätä nyt ensin diodi kelan rinnalle. Homma jäi tähän eilen.

Muutenkin oli kummaa toimintaa 7912 regulla. Ilman kuormaa jännite oli lähdössä 18V. Ledi kuormana asettui -12V. En tutkinut värähtelikö vai mitä. Konkat on tulossa ja lähdössä.

Noissa RF jutuissa ja relekelojen ym. muiden kanssa tullut opituksi että regulaattorin input ja output konkat ei saa olla saman kokoiset  , jos noin , niin helposti alkaa värähdellä ja sitten toimaa täsmälleen miten sattuu.

esim. inputtiin 100n  ja outputtiin vähintään 220n  tai vaikka 2u2 lyytti.

tuo riippuu kyllä jonkin verran 78 / 79 regun valmistajastakin.
mutta se yleensä "rakastaa" eritoten VHF 2 metrin taajuuksia millä menevät helposti polvilleen .

esim. virtalähteessä jokaiseen ulostuloon 10 , 100 ,1uf kerkot ja 1000uf lyytti jos 2 metrillä workkii .
muuten varmasti jollain radiolla sopivanpituisilla johdoilla regu sekoaa.
Linukan sisällä  tuo on toki vaikeampi toteuttaa.

Lähes kaikissa datalehdissä ne on saman kokoisia , ja voihan sitä vapaasti kokeilla  toki .

73 de oh6mf

Ehkä olet Janne väärällä Foorumilla ?

Käsittääkseni täällä ei ole hyväksytyttä edes puhua Radioamatööri laitteista tai niiden kunnostuksesta ?

Puhumattakaan siitä mistä niihin sais osia tms ?
Joku aina tietää mistä niitä saa lähes ilmaiseksi vaikka ne todellisuudessa ovatkin feikkejä eli RF trankut LM7812 :seihin painettuina 2CSC1972

Tai vaikkapa suureen ääneen esim. minulle vittuilut jostain UHF naarasliittimet joka kuulemma elätti perheeni ,, no joo ,, sittenpähän hän hommasi niitä ite , ja kuinka ollakkaan ne olivattenkin Aasilaisten M16 kierteellä mites sitten  sopiikaan  UNF 5/8:iin (olis muuten kiva tietää miten kaveri lotterivoitto onnistui)

Olisiko parempi jos vaihtaisit kyselysi jonnekin RA listalle tai vastaavaan RA foorumiin ?

Jostain syystä tämä Foorumi alkaa vaikuttaa joltain Brežnev aikakauden aikaiselta?

Toki olen saanut montakin vinkkiä hommeleihini , mutta jotenkin koko kuvio alkaa nennä kovasti alespäin   sri .

73 de oh6mf / ea8cuu

Homma on edennyt. Paljon on ollut kaikkea pientä, mutta nyt alkaa jo selvästi loppu häämöttämään.

Läpivientikonkkia ei oikein löytynyt sopivia ja en uskaltanut kokeilla alkuperäisillä, koska epäilen että eivät kestä 2KV. Jännite on varmasti ollut pienempi alkuperäisessä käytössä.  Ratkaisin homman niin että HV-tuodaan nyt sivusta suoraan liittimellä anodipuolelle. Lisänä on kuristin ja konkka maihin. Näkyy kuvasta.

TX-RX rele kiinni ja tuulettimelle sähköt. Kaapelointia.
Takalevyyn vielä pari reikää. Ehkä isoin homma.
Ilman kiertoa varten kanteen ritilät. Takalevyyn vielä ehkä ilmalle tuloreikä tuulettimen kohdalle.

https://oh6lsl.kuvat.fi/kuvat/OH6LSL/Tekniikka/Linukka/9.4.2018/
