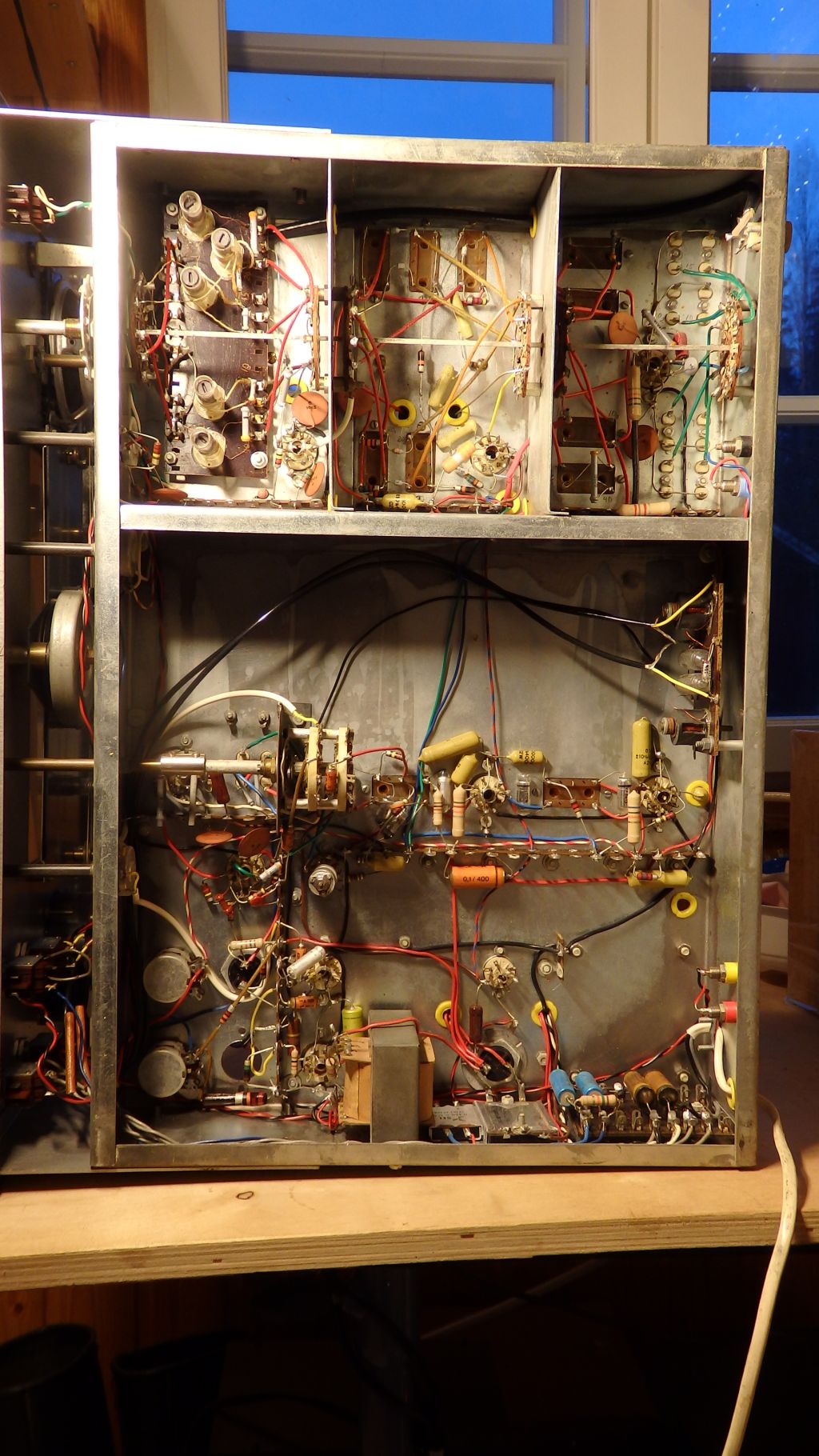

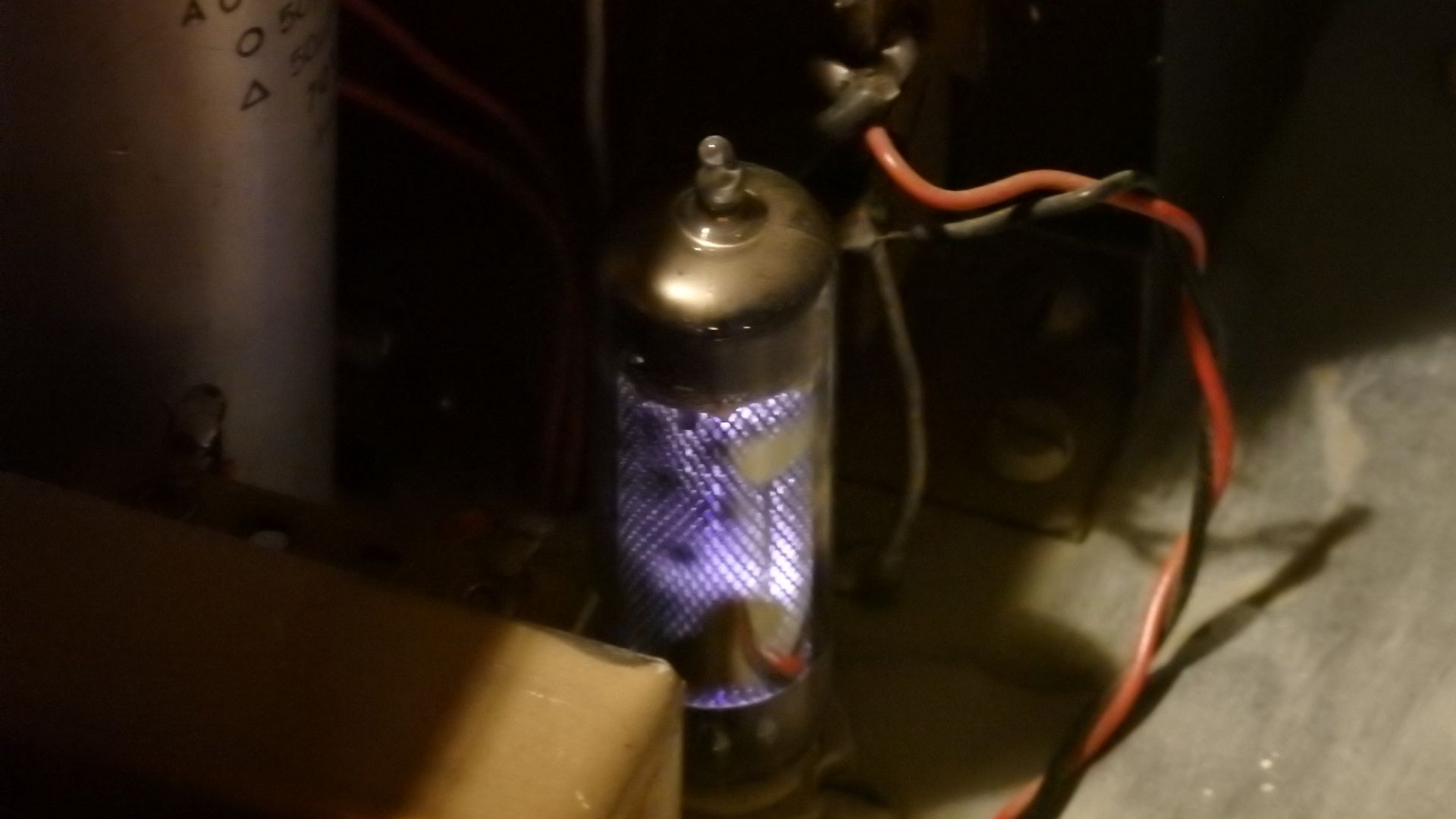

Uusi tuttavuus on tuo OA2 putki. Google kertoo sen olevan kylmäkatodi-jänniteregulaattori. Jännästi tuo pimeässä leimahti hohtamaan kun kokeillessa pikkuhiljaa nostin käyttöjännitettä. Kuulunee kuitenkin putken  ominaisuuksiin.

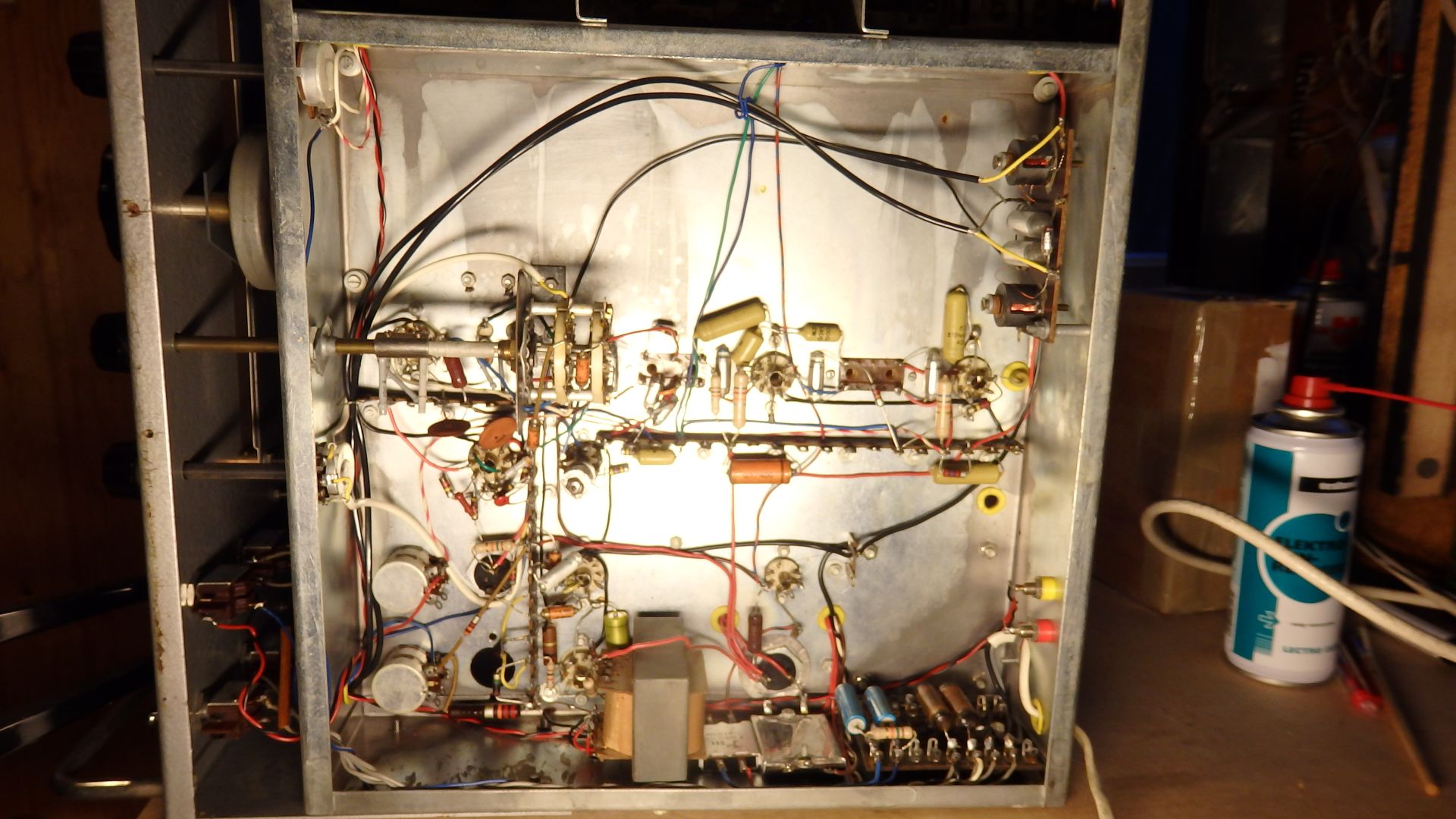

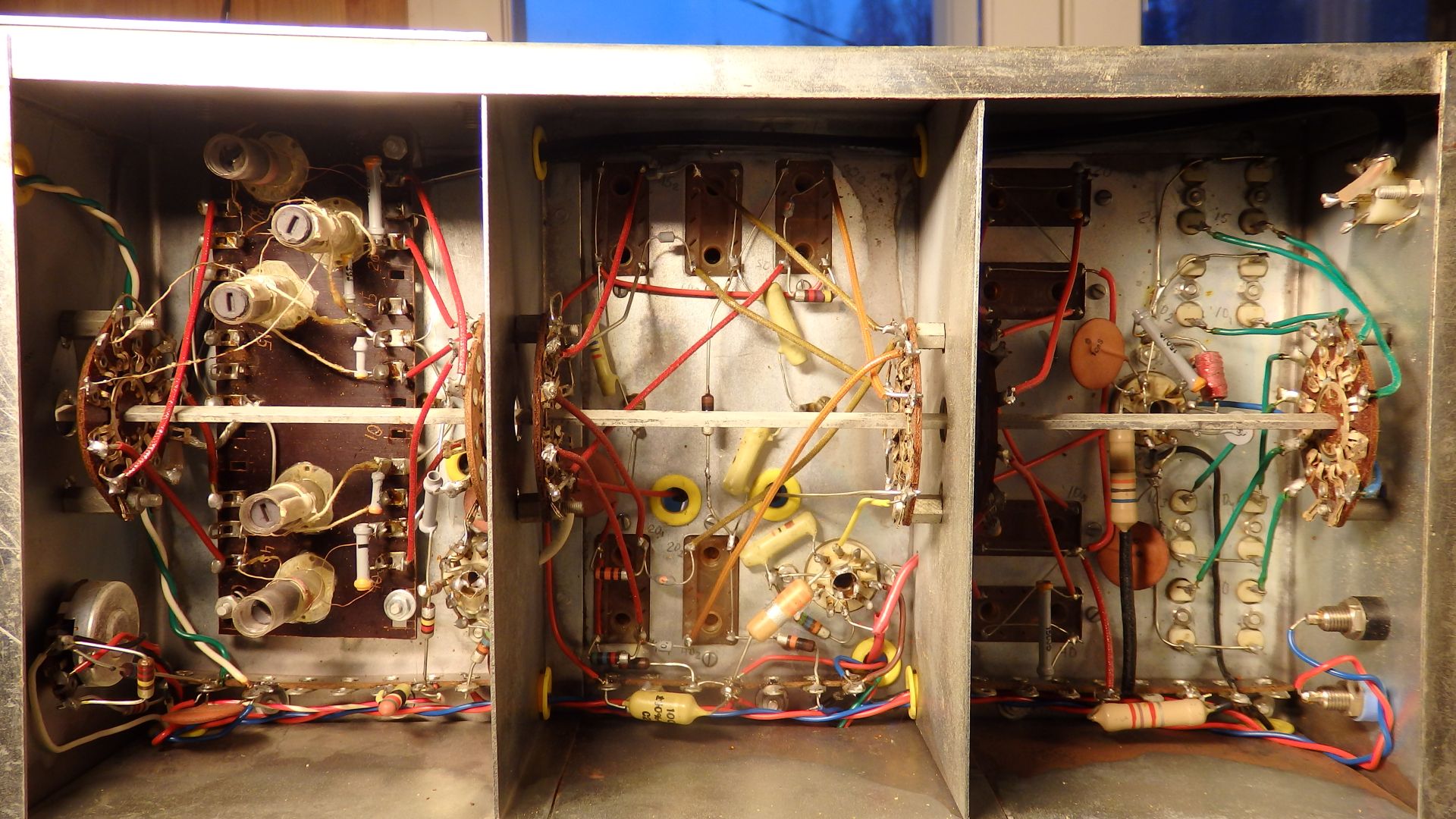

Tuota tässä päivän ihmetellyt. Kun kytkentäkaaviotakaan ei ole, ei vaan aukene tuo sekoitussysteemi. VFOn taajuusalueeksi on Dymolla merkitty 2 - 2,5 Mj ja välitaajuudeksi 525 kj. BFO kiteet näyttää olevan 523,3 ja 526,7 kHz. Bandikiteitä (kaiketi?) tuolta löytyy seuraavasti: 1,5 5,0 12,0 19,0 26,0 26,5 27,0 ja 27,5 MHz.

Tuo VFO:n ilmoitettu taajuusalue ihmetyttää. En vaan millään keksi minkälaisella sekoituksella noista saisi vaikkapa kahdeksallakympillä tuon 525 kHz välitaajuuden aikaan ?

Asiaa mutkistaa se, että taajuusasteikon ollessa viritetty esim. 3,5 MHz kohdalle laitteesta kuulee vieressä olevaan vastaanottimeen melko voimakkaan signaalin taajuudella 2525 kHz ?

Jos VFO:n taajuusalue olisikin 2525-3025 niin sitten asia aukenisi minullekin:

VFO 2525 + X-tal 1500 = 4025  >  4025 - f_vastaanotto 3500 = vt 525

Kokeneemmat voisi kommentoida missä ajatelma menee pieleen

Voisiko kuitenkin olla kyseessä joku enemmän tai vähemmän kaupallinen rakennussarja ??

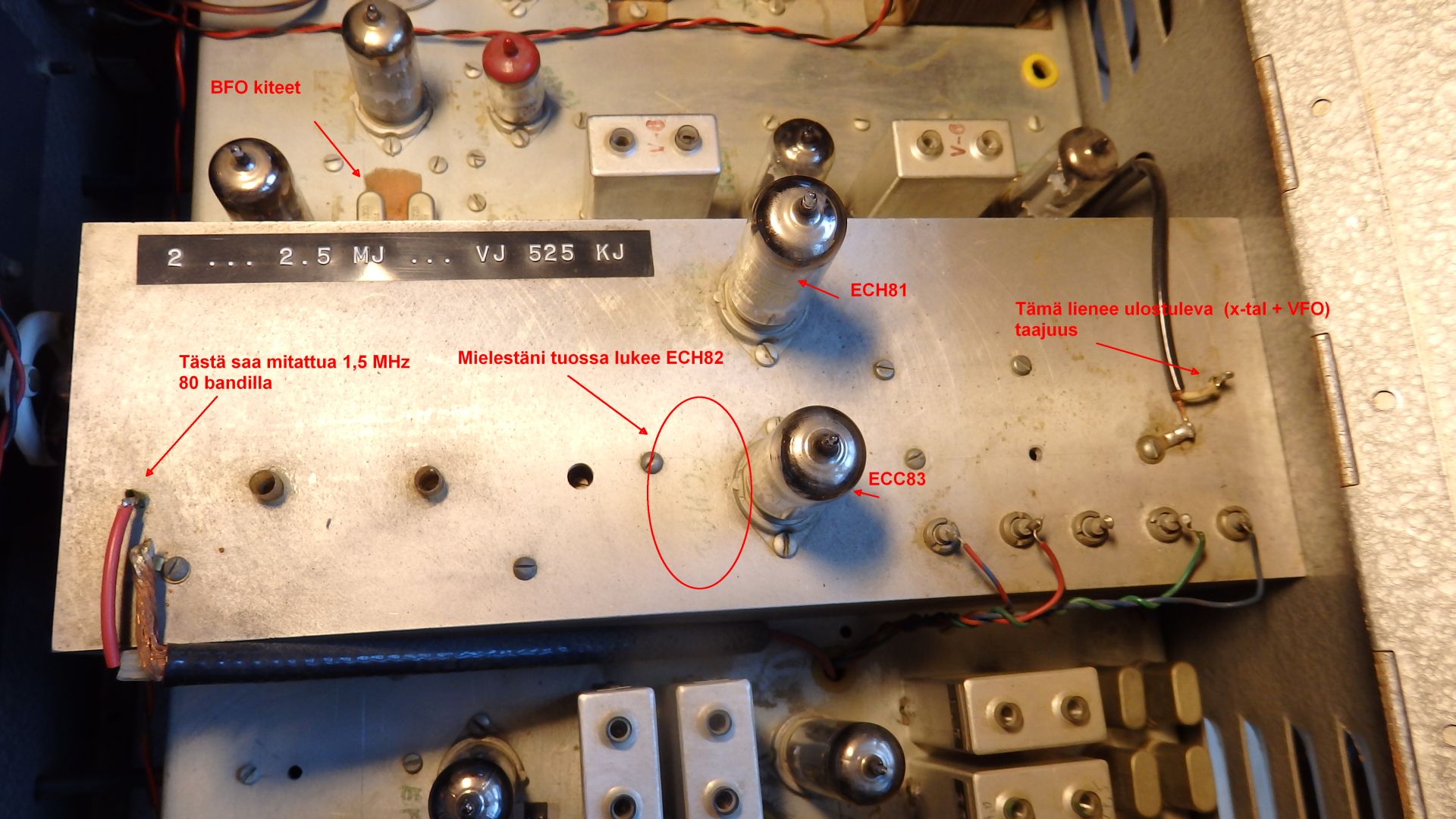

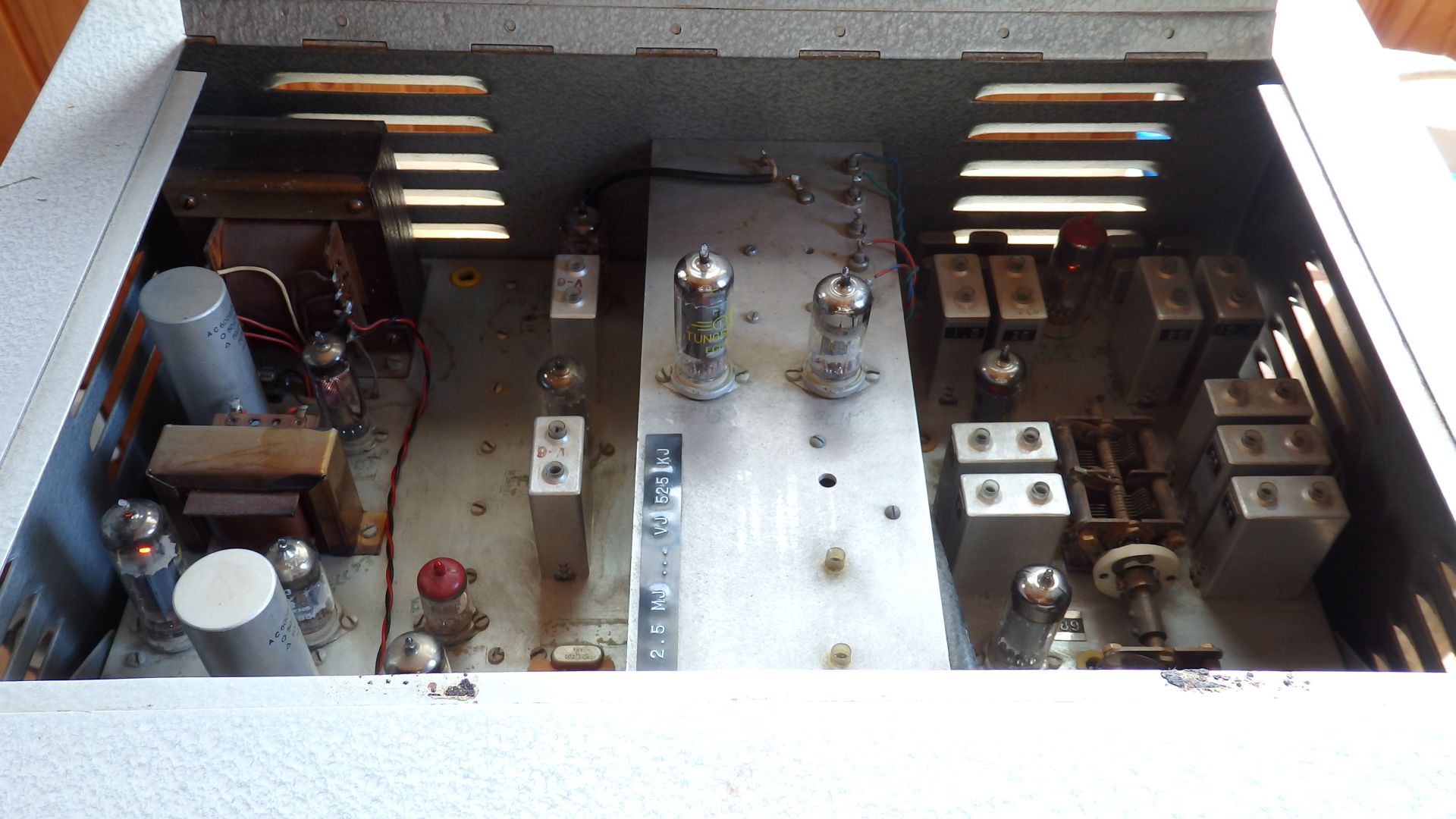

VFO:ta en ala purkamaan, on niin hyvin koteloitu. Kummallisuus taas kuitenkin tuon oikeanpuoleisen putken merkinnöissä; himmeällä näkyy että alustaan on joskus tussilla tms. tyypiksi merkitty ECH82, kuitenkin paikallaan oleva putki on ECC83 ECC82.

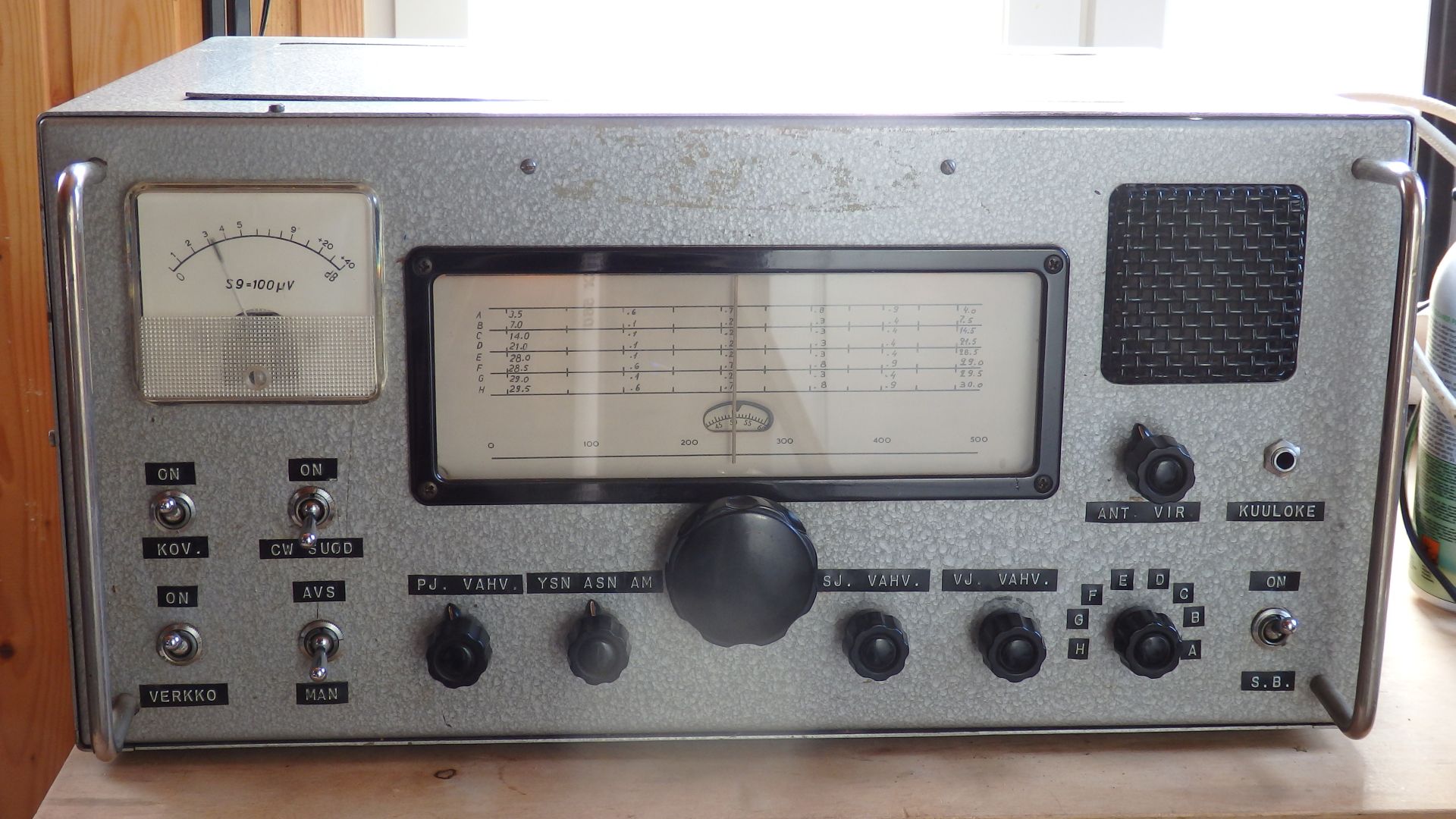

Ja tiedoksi; naamataulun vipukytkinten PRF-käsittelyn ja herkistelyn jälkeen aluksi mykältä vaikuttanut laite toimii

MarttiS kirjoitti 08.11.2017 klo 19:46:33:

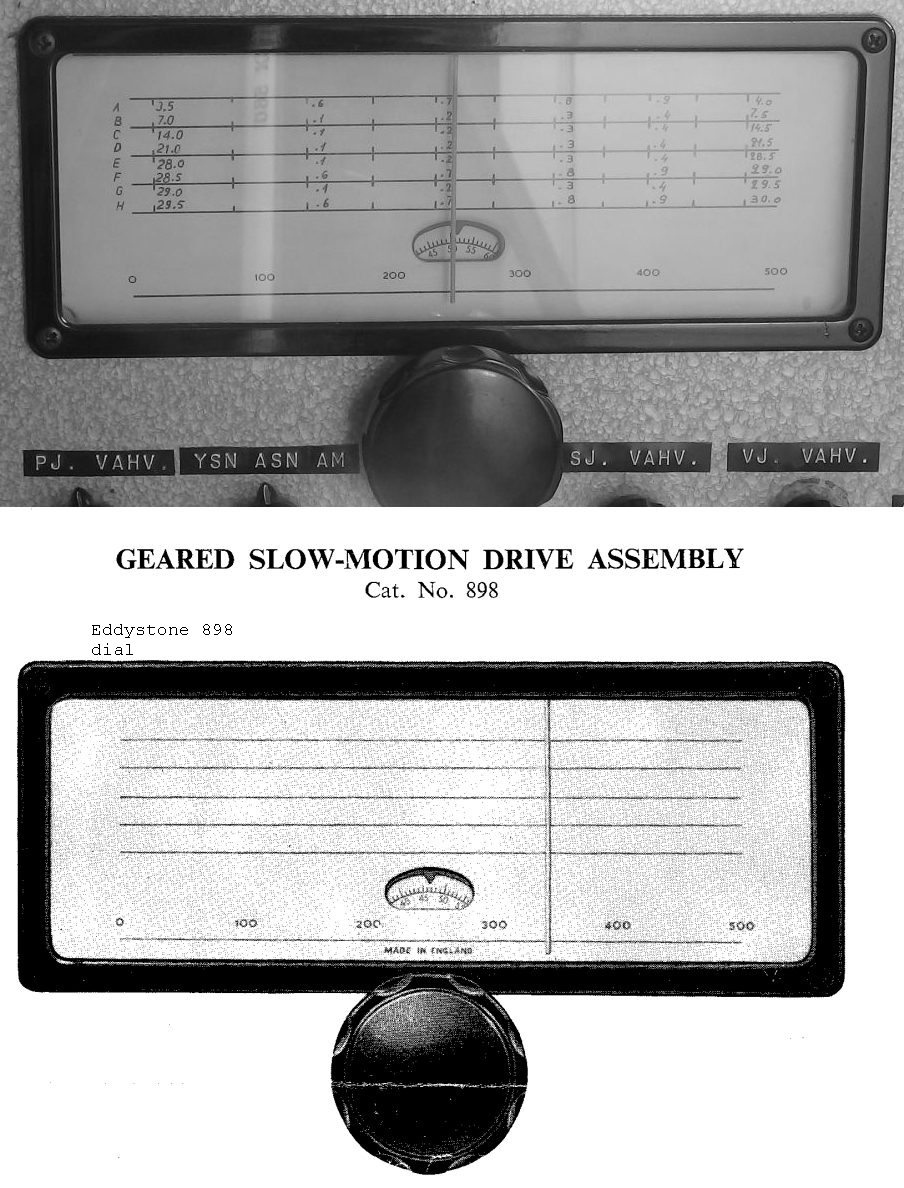

Siltä vaikuttaa -> http://eddystoneusergroup.org.uk/Tech%20Information/The%20Eddystone%20898%20Driv...

Kuulessää kirjoitti 08.11.2017 klo 22:42:25:

Kyllä tuo sinun järkeilysi on varmaan ihan oikein. VFO:n taajuusalue täytyy olla 2525 - 3025kHz. Ja niinhän olet VFO-signaalin toisella vastaanottimella kuullutkin.

artosalo kirjoitti 09.11.2017 klo 12:13:47:

Jos se on "Double conversion", niin silloin tuo  2.0 - 2.5Mhz on ensimmäinen välitaajuus ja VFO on juurikin se 2525 - 3025kHz.

artosalo kirjoitti 09.11.2017 klo 12:13:47:


Tuota kyllä kokeilinkin, mutta jostakin syystä en saanut mitään järkevää kuvaa VFO:n ulostulosta aikaiseksi. Tuo VFO:n ulostulosignaalin taso taitaa olla kovin hentoinen. Ilmeisesti tuo 10x mittapääkin kuormittaa liikaa, huomaa äänestä miten bandi hiljenee kun mittapään liittää ulostulojohtimeen. VFO:lle kiteiltä tulevasta kaapelista sain kyllä kahdeksankympin alueella 1,5 MHz näkyviin. Muilla alueilla sekin signaali hiipuu mittapäätä liitettäessä niin pieneksi ettei skooppi tahdistu.

Olisikos tuo nyt sitten niin, että VFO sekoitetaan summaamalla bandikiteen signaaliin ja täten saatu summasignaali sieltä otetaan ulos ja se sitten vähennetään antennista tulevasta signaalista niin että ulos tulee tuo 525 kHz. Kai tuo jonkinsortin kaksoissuperi sitten on vaikka vain 525:lle on noita viritys- ja vahvistinpiirejä. Käsittääkseni aika erikoinen jos noin tosiaan on.

Kokeilin vielä kuunnella neljänkympin alueella toisella radiolla tuota oskillaattorisignaalia. Bandikide on nyt 5 MHz. Kyllä se sieltä kuuluu aivan samalla tavalla taajuus VFO:n pyöritystä seuraten. Saan tuolla edellä kuvaamallani tavalla VFO:n signaalia kuunnellen takaperin laskettua parhaillaan hyvin kuuluvan BC-aseman taajuuden ja kyllä se BC-asema (Radio China 7380 kHz saksankielinen lähetys menossa) sieltä lasketulta taajuudelta sitten löytyy ja kuuluu digiasteikkoradiollakin kuunneltuna. Lasku meni siis näin:

VFO 2905 + Xtal 5000 = 7905 ;  7905 - 525 = 7380

Edit1: Haja-ajatuksia nousi mieleen tuosta systeemistä. Eikös tuollakin tavalla saavuteta hyvä peilitaajuusvaimennus vaikka kahta välitaajuutta ei varsinaisesti olekaan. Vastaanotettu taajuus vaan miksataan heti alkuunsa noinkin korkealla sekoitustaajuudella ja päästään heti jatkamaan matalalla välitaajuudella jossa kaiketi suhteellisen helppoa kaivaa selektiivistä vahvistusta hyötysignaalille. Meniköhän tuo ajatus nyt ollenkaan oikein?

Edit2: Tarkemmin ajatellen, ei mennyt. 8430 sekoittuisi 7905 oskillaattoriulostulolla myös 525:een. Sorry ajatushärö.

Edit3: Eihän tuo mikään kaksoissuperi sitten olekaan. Loppupeleissä on vain tuo yksi välitaajuus. Nyt pitänee hetkeksi lopettaa tämä "ääneenajattelu..."

Lainaus:


Näin varmaan on, jos et saa VFO:sta kunnon skooppikuvaa.

Lainaus:

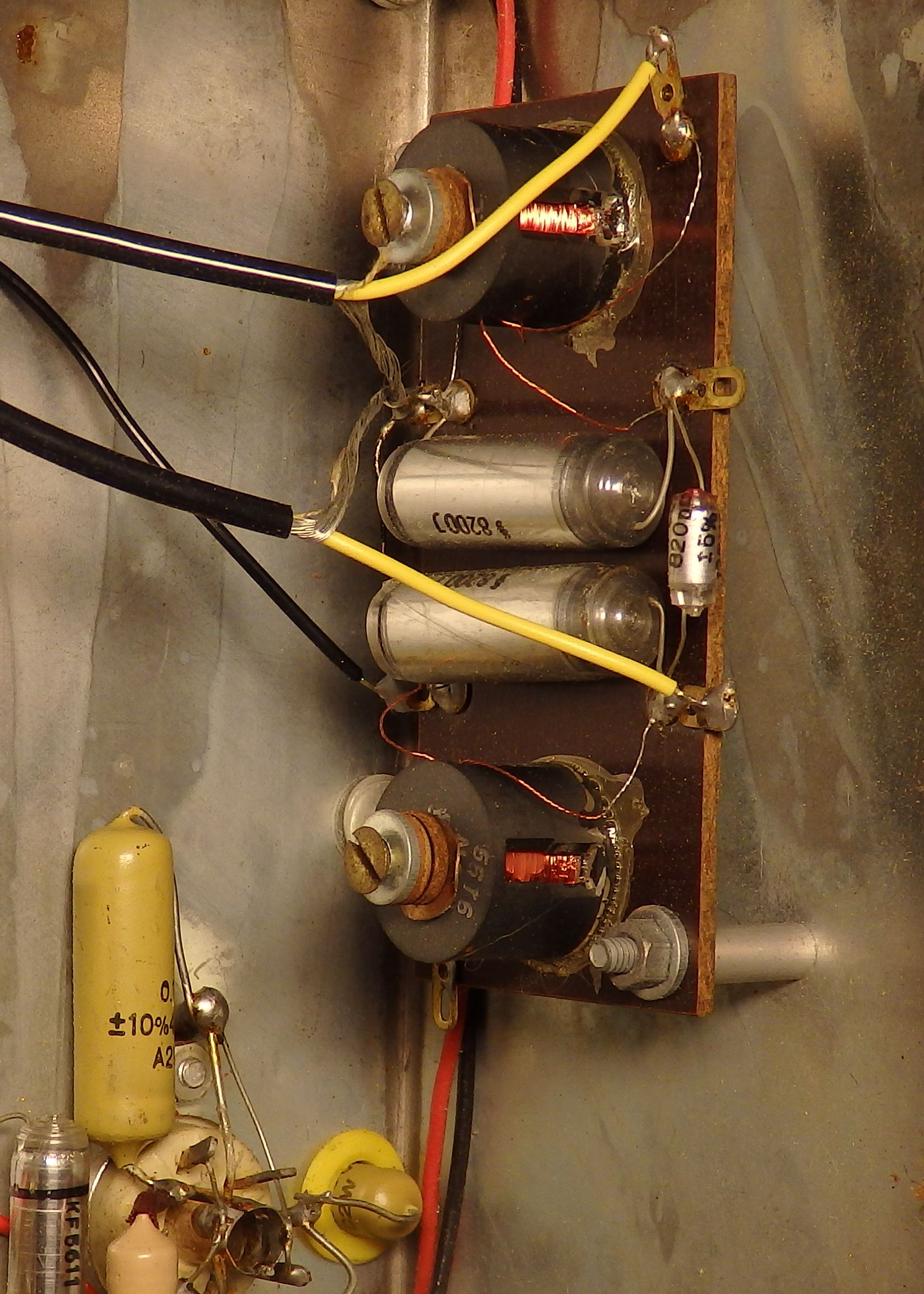

Ei ole, mutta tuon suotimen rakenne on helppo nähdä komponenttien sijoittelusta. Tuo on kaksiosainen kaistanpäästösuodatin, jonka puoliskot on kytketty yhteen tuolla pienellä 820 pF styroflex-konkalla.
Taajuutta voit laskea lisäämällä noitten suurten kondensaattorien rinnalle "sopivat" lisäkonkat. Kaistaleveyteen voi vaikuttaa kytkentäkonkan (820pF) koolla.

Minkä kokoiset nuo suuremmat kondensaattorit ovat ?

artosalo kirjoitti 09.11.2017 klo 21:14:47:


Olisikos ne 8200 pF ± 5 %. Ihan vaan kuvasta katsoin että merkintä olisi 8200 J kun kerkisin jo laittaa takaisin koteloon.

OK, yksinkertainen superi siis ja VFO 2,525 - 3,025 MHz. Ihmetyttää vaan kukahan tuon 2...2,5 Mj Dymo-merkinnän sinne VFO:n päälle lie tehnyt. Ja sama tuon toisen VFO-putken merkinnän kanssa, ei täsmää paikalla olevaan. Tuo kiteiden vieressä oleva punahattuinen on kanssa arvoitus, vain viimeinen merkki näkyy ja näyttäisi nollalta. Voisiko ehkä olla EF80?

Tuntematta kytkentää veikkaan edelleen kaksoissuperia. Ensimmäinen sekoitus bandikiteen taajuuden kanssa. Siitä ulos 2.0 - 2.5MHz jonka jälkeen alipäästö peilitaajuuden poistamiseksi. Sitten sekoitus VFO:n  kanssa ja toinen välitaajuus 525kHz.

Kuulessää kirjoitti 10.11.2017 klo 11:00:29:


Eihän sitä kai tarvitse purkaa, kun ensin selvität noiden pinnien järjestyksen, ja kiepautat pinneihin huolellisesti pienet langanpätkät, ja lykkäät putken paikoilleen. Eiköhän siinä ole riittävän hyvät "mittauspisteet" selvittääksesi asian.

Ajankuluksi rupesin tätä "kotitekoista" ja sen toimintaperiaatetta ihmettelemään. En olen qso-ukko saati niitä vastaanottimia erityisemmin tutkinut.
Mielestäni kyseessä on kaksoisuper, jonka 1. välitaajus on VFO avulla 2,0...2,5MHz ja toinen 525kHz. Toimisikohan näin??

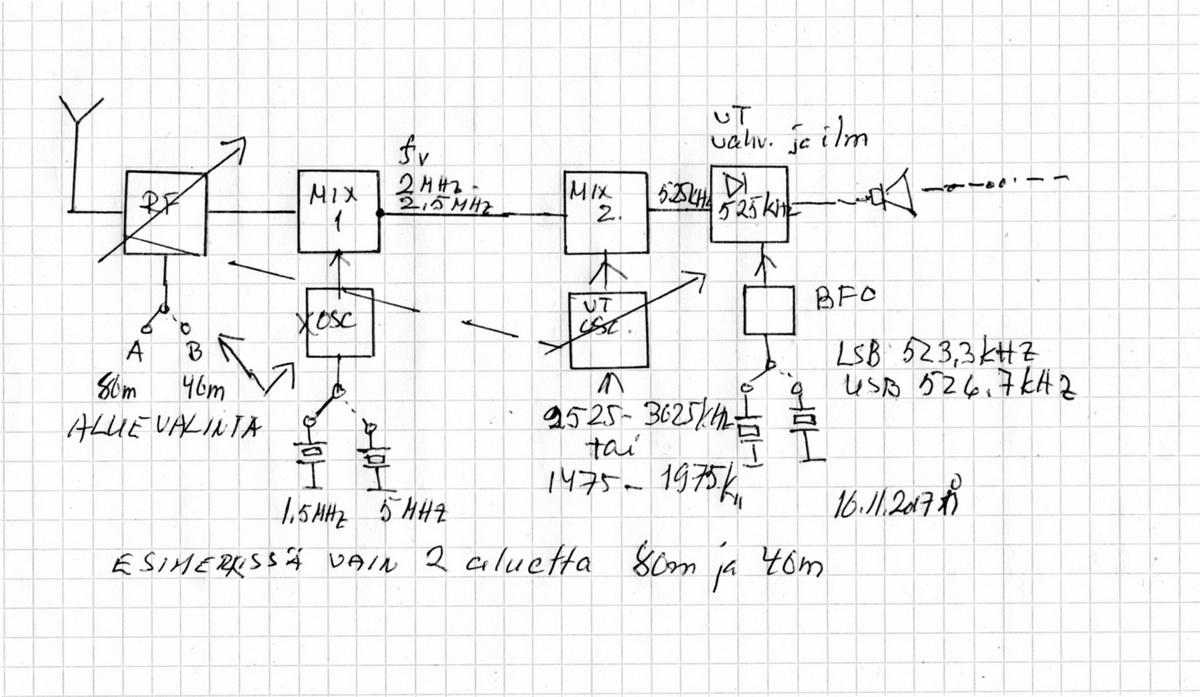

Liitteen alkeellinen lohkokaavio selvittää miten ajattelin. Esimerkissä on vain kaksi aluetta 80m ja 40m.

terv. Åke

Tällainen tuplasuperi jossa, ensimmäinen välitaajuus on liukuva, oli käytössä varsinkin vanhoissa UHF-radiopuhelimissa, joista jotkut olivat kolmoisupereita. Niissä toinen sekoitus tapahtui kiinteään kidetaajuuteen, joka esim. kolmennettuna vietiin toiseen sekoittajaan. Edelleen kolmennettuna saatiin injektio ensimmäiseen sekoittajaan. Tämä sama kide määritti   kanavataajuuden.

Viimeinen välitaajuus 455kHz saatiin sekoittajalta, jonka injektio tuli 10,245MHz tai 11,155MHz:n kiteestä.

Kuvan lohkokaavio lienee pätee nyt kyseessä olevaan vastaanottimeen.

BINGO: Radiot 4/2018 artikkelissa Martti Susitaival on kunnostanut juuri samanlaisen radion ja kertoo että se on Magnus Wiklundin 60-luvulla valmistama. Noita onkin tehty sitten ainakin kaksi kappaletta, ehkä enemmänkin. Nyt selvisi sitten tuo VFO-laatikon mysteerikin ! Vielä kun löytyisi kytkentäkaavio? Ehkä Martilla olisi? Miten häneen saisi yhteyden ?

Edit1: Martin esittämästä lohkokaaviosta selvisi tuo "tuhannen taalan kysymys". ST-signaali on jo mukana siinä löytämässäni 1,5 MHz signaalissa, mun laitteilla sitä ei vaan saanut siitä esille. OH2EO ja muutkin oli oikeassa tuosta sekoitussysteemistä.

Edit2: Yhteys Marttiin saatu
