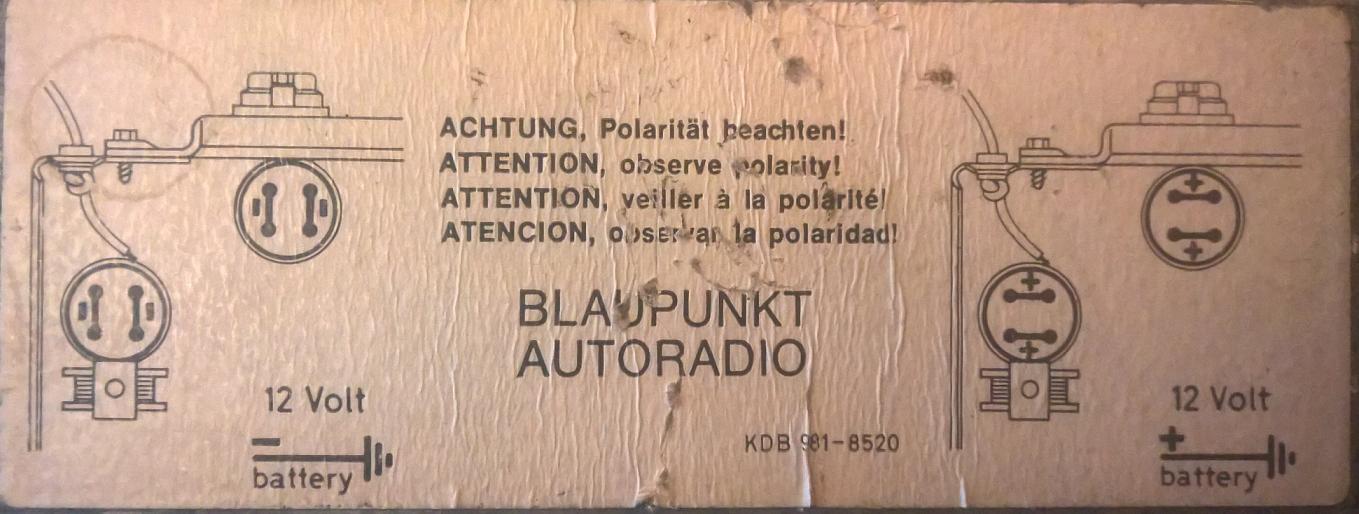

Arvoisa raati. Blaupunkt Wiesbaden odottelee pöytälaatikossa testaamista. Siinä on polarisaatiojumpperit jotka on ihan uusi tuttavuus minulle jolla kaikissa autoissa on ollut tähän mennessä runko maa.

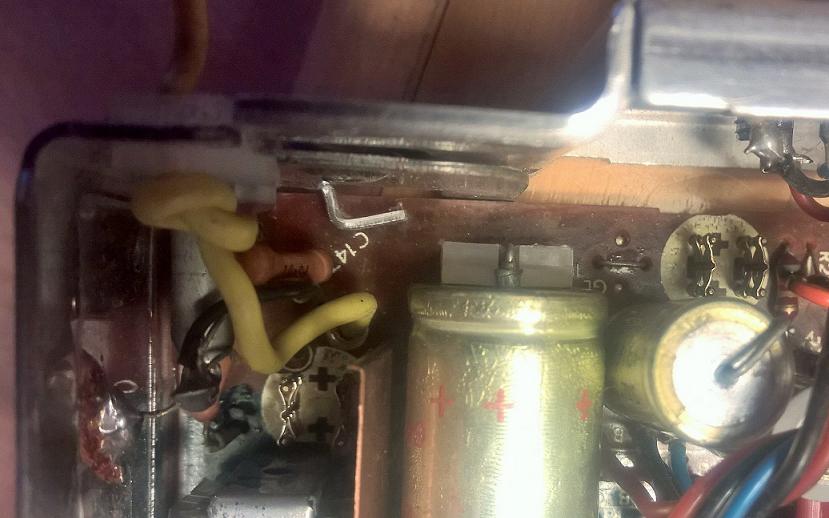

Tuota olen tuossa pähkäillyt jo jonkin aikaa enkä uskalla kytkeä virtoja ennen kuin joku asian osaavampi vielä selventää kummassa asennossa ne jumpperit nyt ovat. Liitteenä seuraa kuvia.  Varmasti selvä kuin pläkki sille kuka näiden kanssa on touhunnut.

Keltaiseen johtoon syötetään nyt tässä asennossa mitä?
Ja runkoon mitä?

Seuraava kysymys, mihin kaiutin kiinni? Rungon takaosassa on kaiuttimen kuva stanssattu. Toinen liitos suojattu muovilla rungosta ja toinen rungossa kiinni.

Varsin looginen paikka.

Työkaveri kenen Taunuksessa tämä on ollut väitti että punainen ja sininen johto olisi jalkapolkimella toimivan kanavanvaihtimen. Onko kellään dokkareita tai kaavioita tähän? Erikoinenvväittämä meinaan.

Pari pullistuneen näköistä konkkaa. Joissa lukee 16V100MFD. Toisen vaihdoin 16V100uF. Koekäytössä jätin tuntemattoman johdon kytkemättä. Kuuluu vaimeaa suhinaa volumen ollessa täysillä. Asemista ei tietoakaan. Myöhemmin ajattelin että onko MFD milli vai mikro faradeita? Liitteenä kuva toisesta konkasta.

MFD tarkoitaa mikrofaradia. Joten oikean kokoisen konkan laitoit. Mainittakoon, että sata millifaradia on satatuhatta mikrofaradia.

Nuo harmaat pulleat elkot tuli sitten uusittua turhaan. Mittasin äänenvoimakkuuspotikan niin antaa 210kOhm-0. Ohittaminen ei vaikuta mitään. Pörinää saa tuotettua sormella potikan toiseen nastaan. Tosin aika vaimeaa sekin on. Kaiuttimena nyt 0,2w minikaiutin lilliputti matkaradiosta.

Youtubesta katsoin videon missä tuo tuollaista käytettiin.

Kyllä siitä kohinaakin tuntui kuuluvan välillä. Automaatti toimi siten että automaatti nappulasta pyöritetään auto/manu ekaksi. Jos on automaatti asennossa niin sitä painamalla hakee aseman, toisen kerran painamalla hakee ylemmän seuraavan aseman jne.. Luultavasti jalkapoljin ajaa saman asian. Manuaalinappuoita on ne muut jotka säätyvät yksitellen pyörittämällä ja valinta painamalla.

Vaikuttaa vaikeahkolta palalta tämä. Odottelen vielä josko jollain olisi ilmaista kaaviota tähän ja muutenkin nyt n.5 päivän ajaksi on muuta tekemistä.

Aiemminhan jo todettiin, että audiopuoli ei aiheuta radion mykkyyttä, joten ei kannata irroitella tai tutkia enemmälti päätetransistoreita.

Kysyn uudestaan toimiiko automaattihaun mittari automaattihakunapin yläpuolella kun painat ko. nappia?
