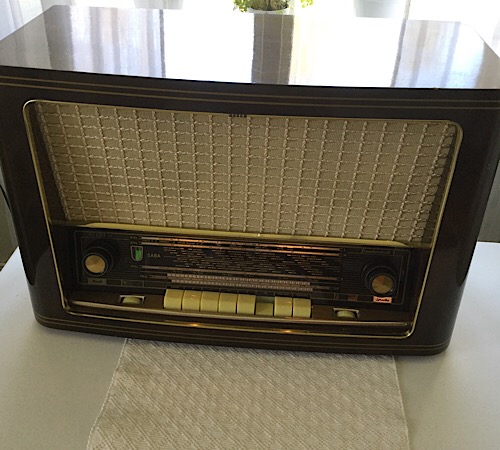

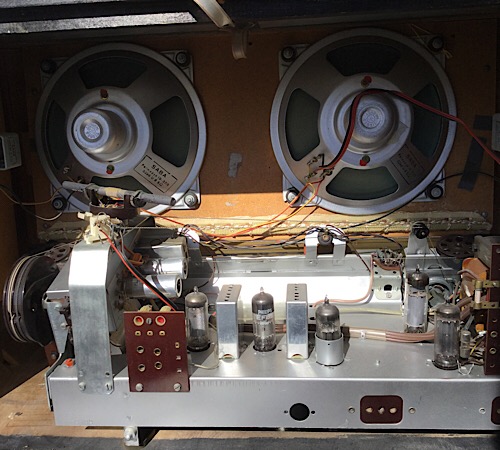

Siisti sisältä. Ihmeen vähän pölyä yms. Paskaa

FNuo vanhat pikinokat vaihdettu aitoon sinappikonkkaan. Samalla vaihdoin EL84 parempaan käytettyyn. Potikat toimii nyt hyvin. Sain myös 102 Mhz taajuuden esille.

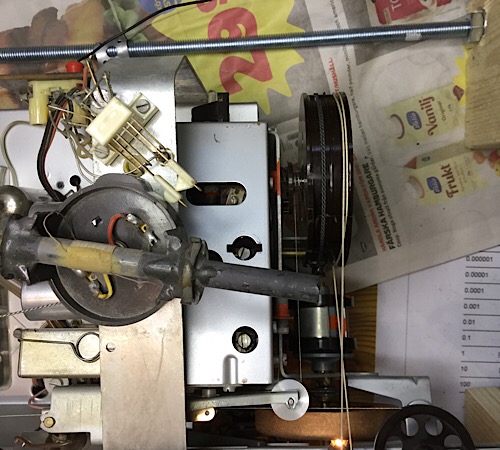

ULA purkin ( kuvassa ) alempi säätöruuvi 1/2 kierrosta kerrallaan hinasin aseman, nurkan takaa esille. Sitten trimmerin ( ylempi säätöruuvi ) ja virityssilmän avulla " viuhka täyteen " tadaa.

Narujen fiksaus onnistui, kristin akselin vastakappaleen puristamaan paremmin taajuusvalinnan siirtopyörää. Pyörä puristaa jousen avulla narun kiristymään akseliin ja se vastakappale oli sitten millin siirtynyt ulospäin.

Nyt pitää tuumia, josko tuon lootan kiillottais.

Tuossahan se soi päivän ja kas vaan. Ääni häipyi. Löytyi taas, kun käytti ON/OFF. Avasin. Vaihdoin toisen EZ80. Oireet häipyi ja asema pysyy nyt paikallaan. Hurinaa kyllä kuulu, varsinkin hiljaisella volymilla ja ääni on aika tumma. Pitää kokeilla uudella tasuriputkella, ellei auta, niin jossain välissä muutama kriittinen paperikonkka vaihdettava.

Jännitteet tsekkasin taas. 241 -236 v.
Katodi 7 v. ( 220 V asennossa )

Ja putket ( EL84 ja EZ80 ) on muuten todella kuumat, oli yksi piuha EZ80 vieressä ruskettunut ja kovettunut.

eBay stä NOS EZ80. Himaan tuotuna 11 $.

Mielenkiintoinen lisä :

Ääni katoaa ja asema häipyy. Samalla myös virityssilmä kadottaa aseman, eli viuhka pienenee. No, kun aseman hakee takaisin, niin löytyy. Mutta basson säätö muuttaa virityssilmän väriä. Lisää bassoa, niin silmä tummenee. Vähemmän bassoa. Silmä 'kirkastuu'.

Asema kuuluu koko ajan, mutta vain, jos basso on minimillä. Basson lisääminen siis kadottaa aseman.

Olisko sittenkin Verkkoelko ?

Otan tuon työstöön putken saatuani. Oliskohan EM80 hilakonkka vaihtokunnossa. Arvailua.. no, vaihtelen noi muutamat paperikonkat pois. Niissä ne ongelmat todennäköisesti ovat.

Otin tämän tänään työstöön. Vaihdoin kaksi putkea, joiden oletin vaikuttavan. EZ 80 tasuri ja EL 84, kun tuo äänenvoimakkuus oli heikko.

Jännitteet nousi, nyt EL 84  253 v ja katodi 7 v. Pysyivät n. 15 min. muuttumattomina. Vielä hiukan hurisee, mutta kuuluu ikään.
En noita konkkia lähtenyt sitten vaihtamaan.

Äänenvoimakkuuden mukaan säätyvä EM80 toimii nyt kuten pitää kone soi ja paukkuu niinkuin vain Saba voi

Kiitos hyvilstä neuvoista. Jälleen on pelastettu elävien kirjoihin yksi vanhus.

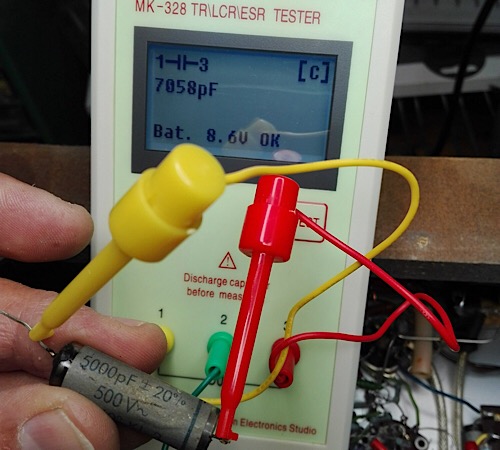

Aika monella kapasitanssimittarilla on tapana näyttää todellista suurempaa arvoa silloin kun kondensaattori vuotaa. Siksipä eristysvastusmittari on putkiradiomiehelle hyvä kaveri sen kapasitanssimittarin vierellä.

No, nyt on sitten kaikki konkat mitattu ja vuotaneet nypitty pois.

Iso Elko virtapäästä antoi arvot 48 uF ja 13 uF. Vaihdoin. Uusi ( käytetty ) on ok. 50 + 50. Luulin tämän vaikuttavan, mutta enemminkin päinvastoin. Jännitteet nousi 308 V. ( C75 ja C76 pitäis olla 280 V ) )Samoin C77 jouti mennä, uusi konkka on 15 uF.

Vaan ei, ääni on vaimea ja samea. Basso prötää helposti.

Vaihdoin sen äänenvärisäätimen konkankin varuiksi. Oli siinäkin arvot pielessä.

Taitaa olla jossain joku vastus särki.

Kokeilin monella eri konkalla. isommilla konkilla k. 10 uF  sai Diskantti t. Keskiääniä hieman esille. Pienemmillä ei vaikutusta.
Ääni on puuroinen.

Vika on siis jossain muualla.

Minulla ei Saban kytkentäkaaviota ole, mutta olisiko tuo 0,47 uF kuitenkin kertaluokkaa liian suuri pääteputken hilakonkaksi. Ne mitä minulle on vastaan tulleet on olleet jotain 15...50 nF (eli 0.015...0,050 uF). Näin lähinnä noissa Salora-Telestar-Helvar yksilöissä.

Edit: EL84 kuitenkin noissa kaikissa pääteputkena.

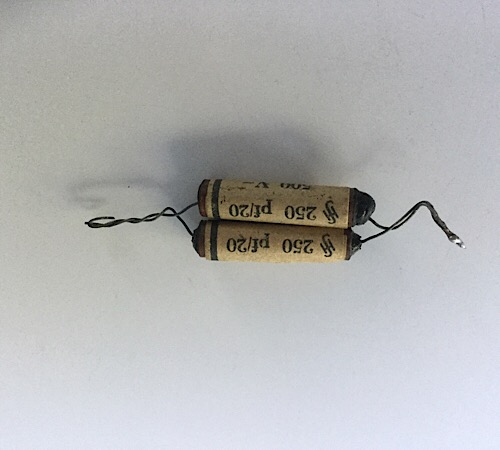

Ei oikein noillakaan olla tontilla vielä, tosta yhdistelmästä tulee vasta 0,5 nF.

Tuolla jonkinlainen yksikkömuunnin:

http://www.convertworld.com/fi/kapasitanssi/nanofaradi.html

No, nyt on tuossa oikean kokoinen hilakonkka. Vaan eipä se vaikuta äänen laatuun. Eikä myöskään määrään. Tällaisesta Sabasta pitäis lähteä tehoa ihan eri tavalla ja ääni ei vaan ole vieläkään puhdas. Volymi on lähes täysillä. Piru tietää, mikä siellä mättää.

Toinen ilmiö on aseman häipyminen sammutuksen jälkeen. Ts. Se täytyy hakea uudestaan paikalleen, kun radion käynnistää.

Mitähän muuta tuolta konehuoneesta on aikanaan vaihdettu. Jos tuo kertaallen vaihdettu hilakonkkakin oli väärä.

No, tukimustyö jatkuu !

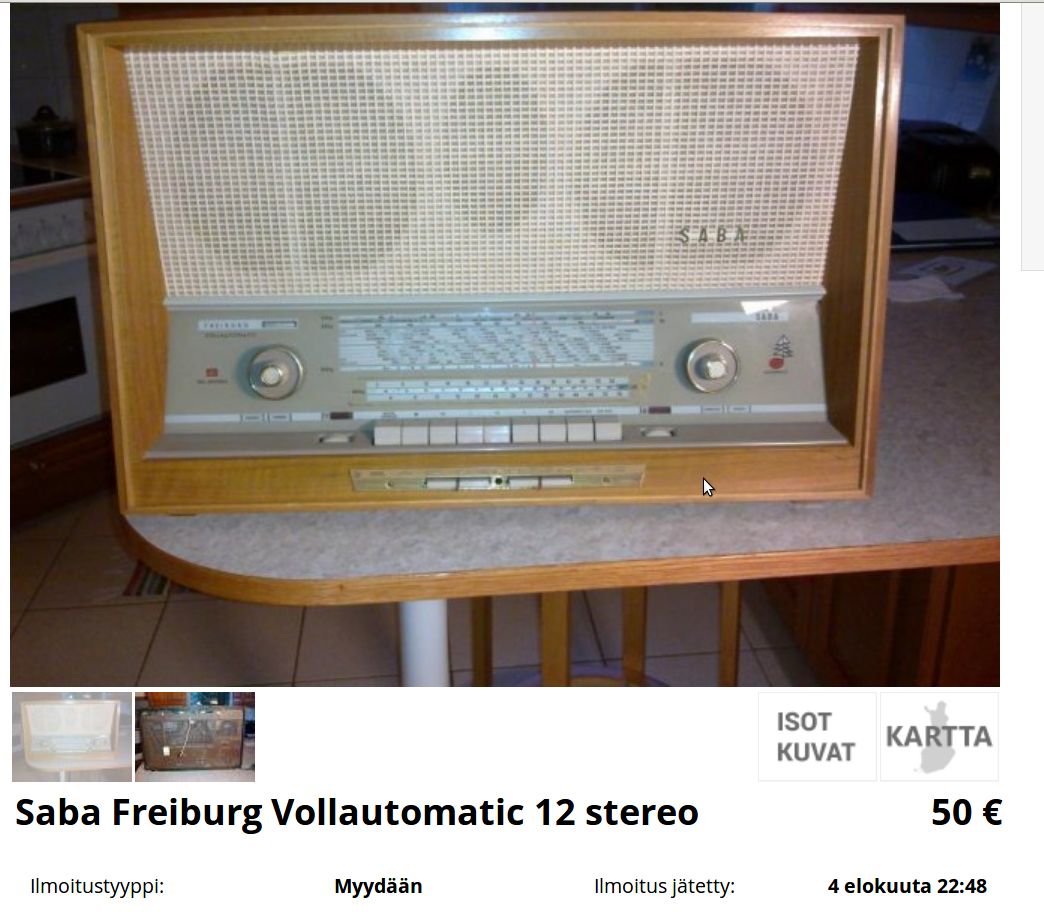

Harvassahan näitä. Varmaan kaiuttimiensa takia kovin kysyttyjä. Mulla on toinenkin Saba ja se rokkaa kyllä hienosti.

Hah !

Taas kerran tul huomatuksi. Omia jälkiä takaisin, marsmars.

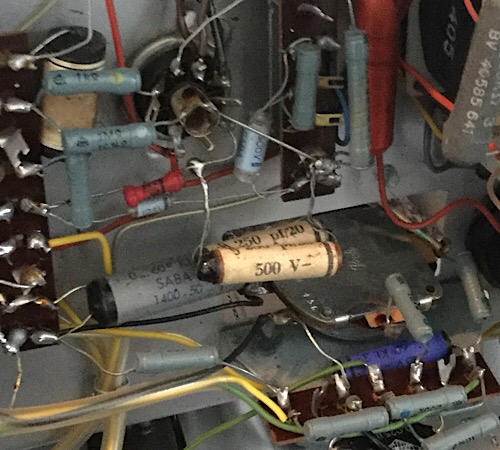

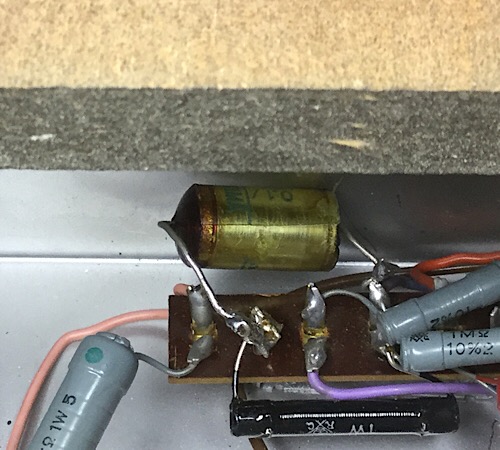

Yksi konkka oli päästään kylmäjuotoksessa. Noloa...( kuvassa, maapää oli irti )

Nyt on ääni siis kunnossa.  ei hurise, soi kirkkaasti ja puhtaasti.

Vielä tuo ULA vastaanotto hiukan heittelee. Virityssilmä kadottaa aseman itsestään. Pelkällä 50 cm langalla toimii, mutta omalla lapamadolla ( sisäinen antenni ) ei pelaa yhtä hyvin.

No, voiton puolella ollaan. Ja se ryömintäkin loppui samalla. Tai no, sen näkee aamulla koneen ollessa kylmä.

Kiitos taas kerran neuvoista.

Kyllä tuo 500 pF pääteasteen hilakonkaksi on kertaluokkaa liian pieni. Jos oletetaan pääteasteen sisäänmenoimpedanssiksi vaikka 2 Megaohmia, muodostaa 500 pF sen kanssa ylipäästösuotimen, jonka rajataajuus on 1 kHz. Siis alle 1 kHz;n taajuudet vaimenevat, ääni jää ohueksi. Oikea kertaluokka on 5...33 nF, siis ainakin 10-kertainen nykyiseen nähden. On näissä kytkentäkaavioissa ennenkin virheitä ollut.

Edit: Löysin radion kytkentäkaavion. Ei tämä 500 pF:n konkka ole mikään pääteasteen hilakonkka, se liittyy äänenvärin säätökytkentään, sen rinnalla on 3 Mohmin vastus. Hilakonkka on C63, 25 nF, joka on oikealla hehtaarilla. Joten anna olla se 500 pF paikallaan, se on oikein.

Jahhans. Kenttäkoe jatkuu. Koje ollut 102 Mhz asemalla nyt tunnin. Ei häiriöitä.

Voisiko aseman katoaminen olla kiinni myös äänenvoimakkuudesta ? Hiljainen voimakkuus ja asema häviää. Muuta yhteistä nimittäjää tuolle oikutelulle en löydä. Merkillistä on tämä.

Ihan vaan mielenkiinnosta, missä tuo toisesta päästä irrallaan ollut kondensaattori sijaitsi?

jouko kirjoitti 14.08.2017 klo 18:30:11:


Hei. Tsekkaa sinäkin äänenvärinsäätö. Mulla eilen kotiin tullut Saba Villingen 9 kiukutteli heti bassosäätimen kanssa. Ääni ajoittain häipyi, ja virityssilmä sekin meni "pois asemalta". Säätimen pyörittely toi taas äänen takaisin. Laitteesta tosin oli myös ECC85 kyllä lopussa. Vaihdoin myös ECH81:n.

Tuo haitta taajuusalueen yläpäässä voi johtua ECC85 ja putkikannan huonosta kontakteista, vaatii heiluttelua ja kannan liittimien puhdistusta.

  Ehdottaisin seuraamaan anodijännitettä ECC85 putkessa. Vaihteleeko jännite paljon. Min/max toiminto mittarissa helpottaa mittaamista.

Aivan, tarkoitin ULA purkin putkea. Mikä/mitkä siellä sitten onkaan.

Nyt tuo on soinut ja lämmennyt n. Pari h.
Virityssilmä on 'täynnä' ja äänikään ei ole häipynyt kertaakaan.

Mitä tapahtui ?

Aiemmat putkien ja konkkien vaihdot tuottivat äänen laadun ja määrän paranemisen ja radion päällä pysymisen. Vaan se ääni kuitenkin edelleen karkasi Sabasta taivaan tuuliin. Paikannus osoitti vian olevan ULA n puolella.

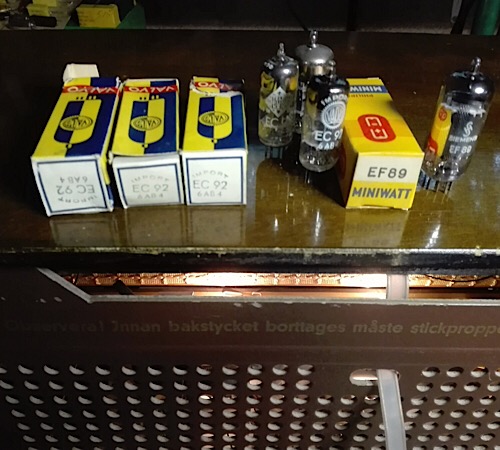

Joten kaivelin naftaliinistä NOS putkia. Vaihdoin EC 92t uusiin. Siis toinen pois ja tilalle uusi. Kokeilin vielä vaihtaa ristiin ja veikkaan löytäneeni sen viallisen putken. No, aika näyttää. Molempia en tietenkään raaskinut nuukuuttani vaihtaa.

Sitten vaihdoin sen EF 85 takaisin EF 89 tilalle ja kuinka ollakaan !
Koko viuhka näkyy ja ääni tulee vahvana. Jopa paikallisia pikkuasemia alkoi löytymään. Nuo kuuluvat näillä vanhoila heikommin, kun lähetystehot ovat alhaisemmat. Hauska kapistus tämä muuten, kankaat lepattaa ihan kuin olis enemmänkin potkua.

Yllättävän iso määrä asioita oli pielessä.

Suurin osa konkista oli arvoiltaan metsässä ja putket väsyneet. Samoin potikat oli täynnä sitä itseensä. Multiongelmainen tapaus kyllä.

No, odotellaan ja katsotaan. Joskos tämä case olisi nyt vihdoinkin taputeltu.
