Erittäin kuuma aihe (Enemmän kuin 25 vastausta) AM modulaattori (Luettu 53380 kertaa)
Blaekie
God Member
*****
Poissa


SRHS - 623

Viestejä: 1145
Sijainti: Helsinki
Re: AM modulaattori
Vastaus #75 - 01.05.2020 klo 20:18:35
Tulosta viesti
Modulointikuvia

Sivun alkuun

IP kirjattu

Blaekie
God Member
*****
Poissa


SRHS - 623

Viestejä: 1145
Sijainti: Helsinki
Re: AM modulaattori
Vastaus #76 - 01.05.2020 klo 20:20:33
Tulosta viesti

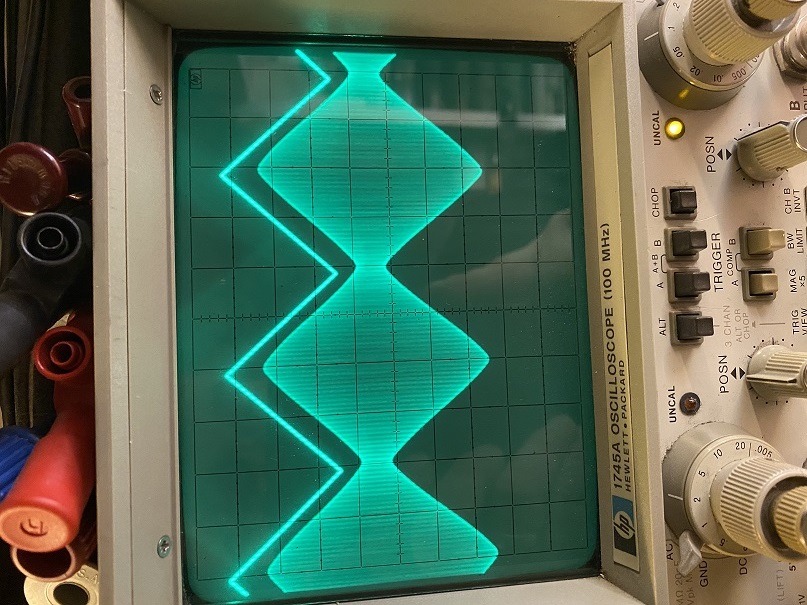

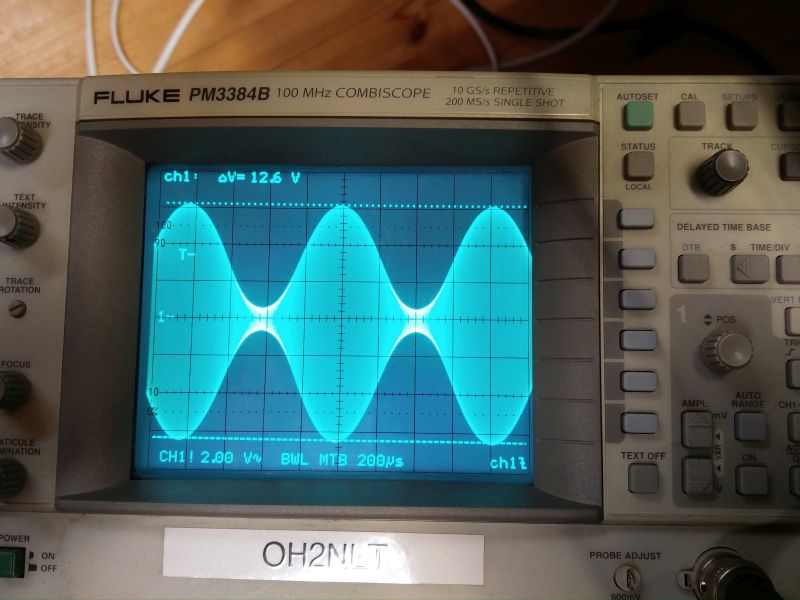

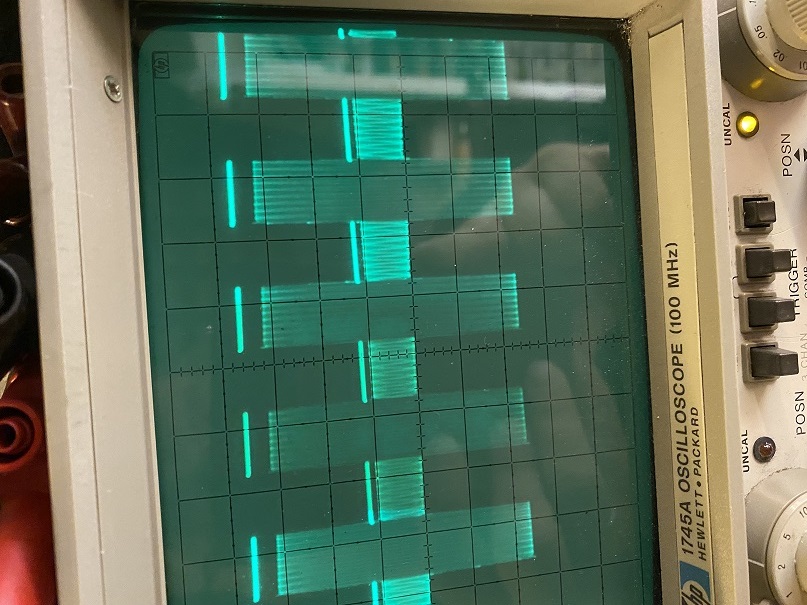

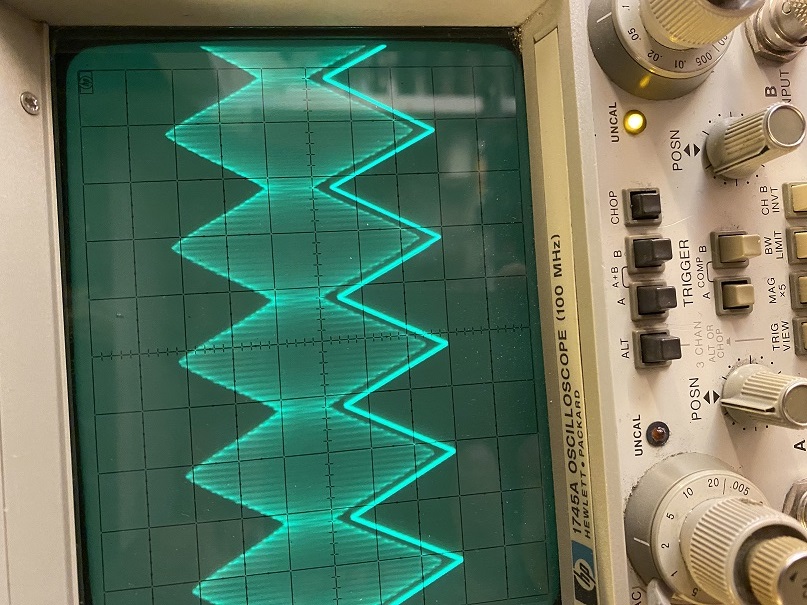

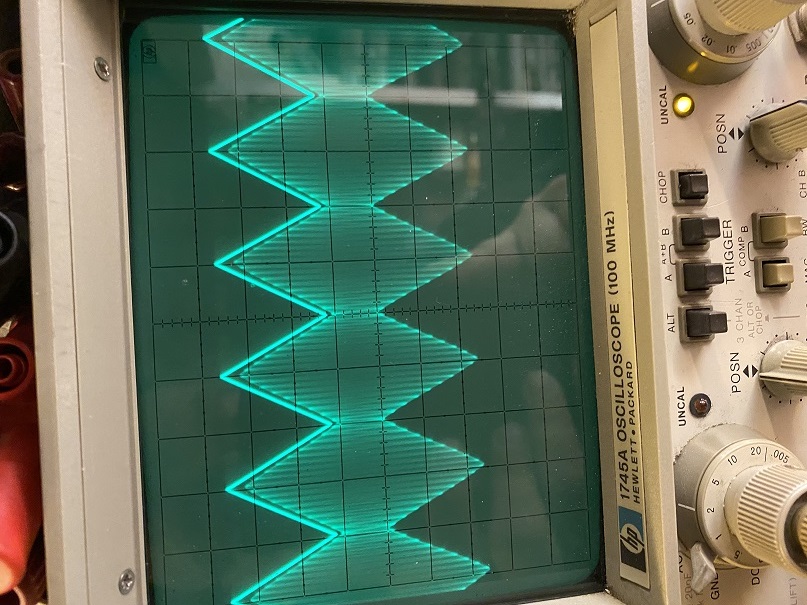

Lisää kuvia 5 kHz modulointi kolmio-aallolla ja 1kHz sakara-aalto. (Näyttää jo hieman vaihesiirtymä tulevan originaalin sisäänmenon, ja moduloidun välillä)

Ammattilaiset ja valistuneet harrastajat , antakaa tuomio.

Sivun alkuun

IP kirjattu

Blaekie
God Member
*****
Poissa


SRHS - 623

Viestejä: 1145
Sijainti: Helsinki
Re: AM modulaattori
Vastaus #77 - 01.05.2020 klo 21:22:57
Tulosta viesti

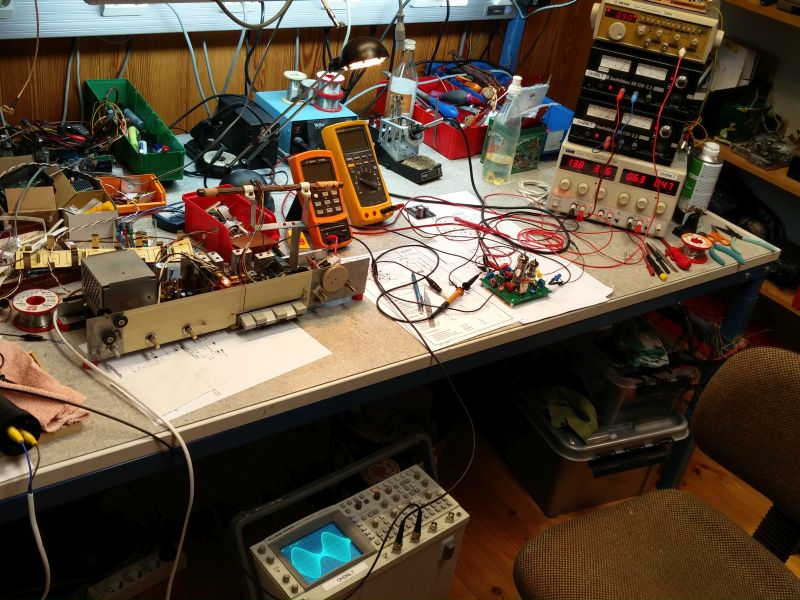

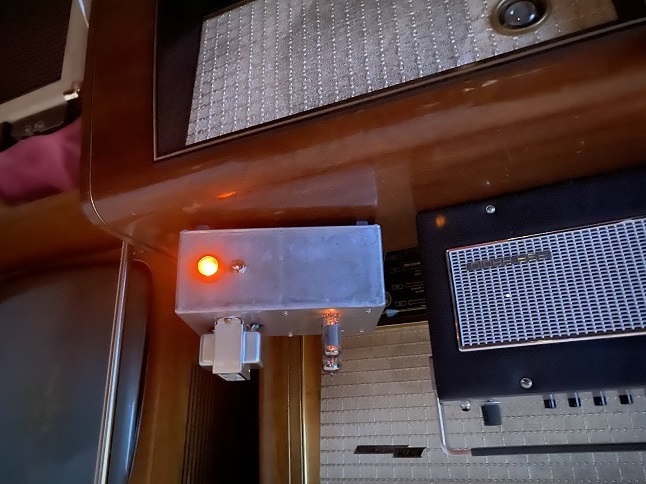

"Lähetys" päällä.

Äänenlaatu ihan odotettu AM taso. VFO taitaa hieman driftata. Tosin ei tuo ole ollut päällä kuin hetken vasta.

EDIT: No nyt on kuva kohdallaan, perkule kun tää veivaa kuvasuhteen mukaan nää kuvat tänne ihan miten sattuu.

Sivun alkuun

IP kirjattu

artosalo
God Member
*****
Poissa



Viestejä: 2663
Sijainti: Perniö
Re: AM modulaattori
Vastaus #78 - 02.05.2020 klo 16:29:16
Tulosta viesti

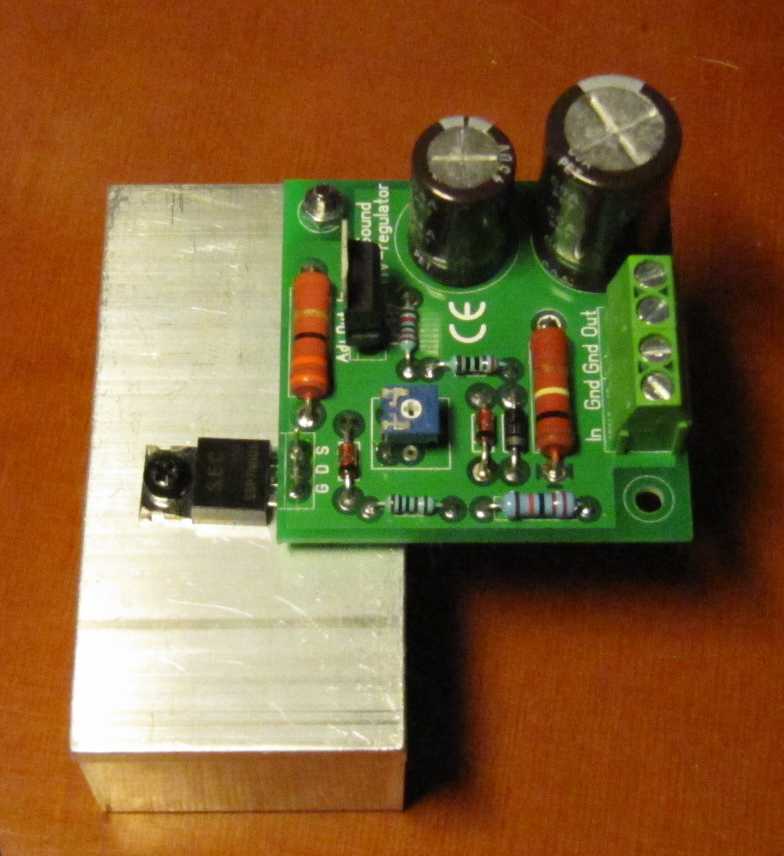

Hyvältä näyttää.  Se kuumeneva  NFET:ti onkin tarkoitettu asennettavaksi eristyslevyn avulla laitteen runkoon. Muistaakseni tyrkytin regukortin mukana oheista asennuskuvaa.

Skooppikuvat ovat ihan kuten pitääkin. Äänenlaatu riippuu kuunneltavan radion taajuusvasteesta. Ainakin minulla kaikki koekuuntelussa  käyttämäni radiot vaimentavat diskantteja huomattavasti, vaikka modulaattorin audiovaste on suora yli 10 kHz asti. Huomasinkin, että pieni diskantin korostaminen (käytin erillistä mixerivahvistinta) parantaa äänimaailmaa.

Sivun alkuun

IP kirjattu

Blaekie
God Member
*****
Poissa


SRHS - 623

Viestejä: 1145
Sijainti: Helsinki
Re: AM modulaattori
Vastaus #79 - 02.05.2020 klo 18:09:54
Tulosta viesti
Ok, juu no se on mennyt vissiin ohitse. Täytyypä itsekin tarkastella tuota vastetta tarkemmin. Tuollaisella perusradiolla millä tuli kokeiltua tosiaan soundi on hieman tukkoinen, mutta todennäköisesti johtuu osin myös korostuksien puutteesta, mitä varmaankin radioasemat käyttää muodossa jos toisessa, samoin kompressointia.

Sivun alkuun

IP kirjattu

OH2NLT
God Member
*****
Poissa



Viestejä: 1597
Sijainti: Espoo
Re: AM modulaattori / ECH84
Vastaus #80 - 03.05.2020 klo 00:40:18
Tulosta viesti
Blaekie kirjoitti 29.04.2020 klo 17:55:14:
Uraltonessa edullista ECH84 putkea. https://www.uraltone.com/ech84.html

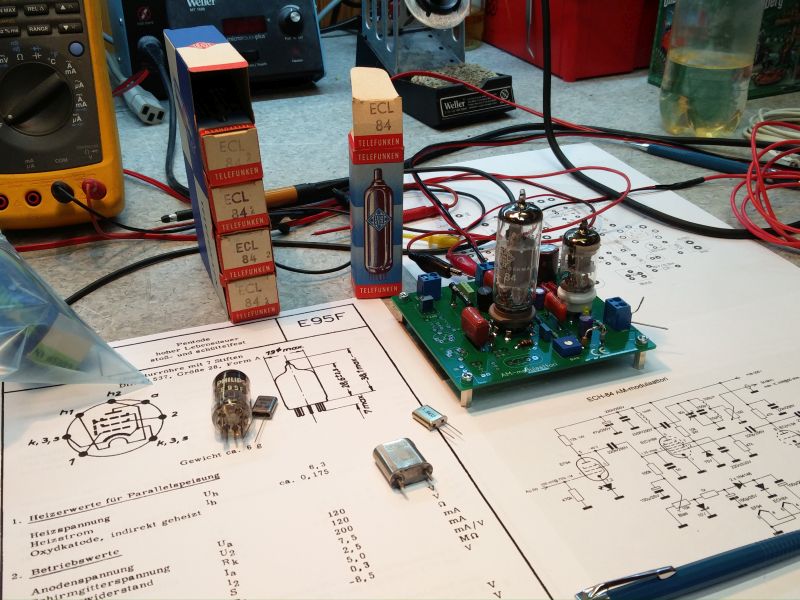

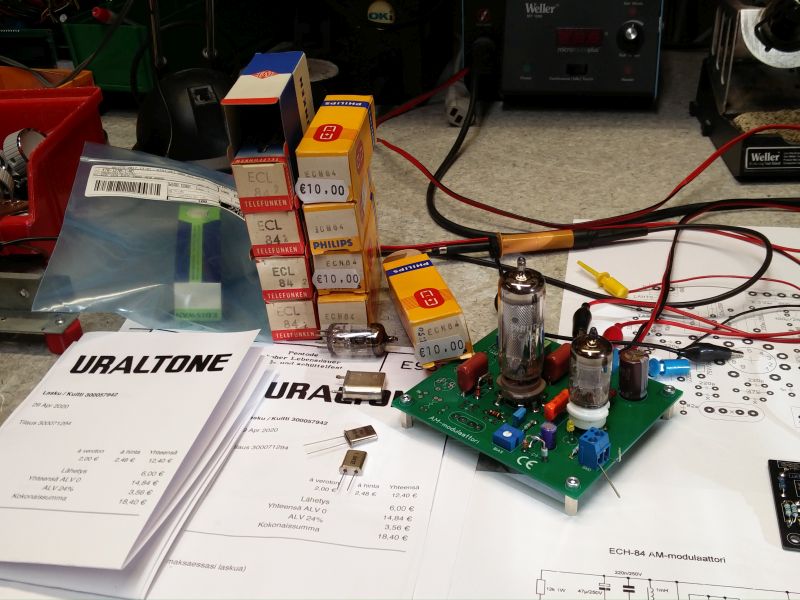

Riemu oli suuri kun sain tänään Uraltonen paketin. Original Telefunkeneita. Kunnes !

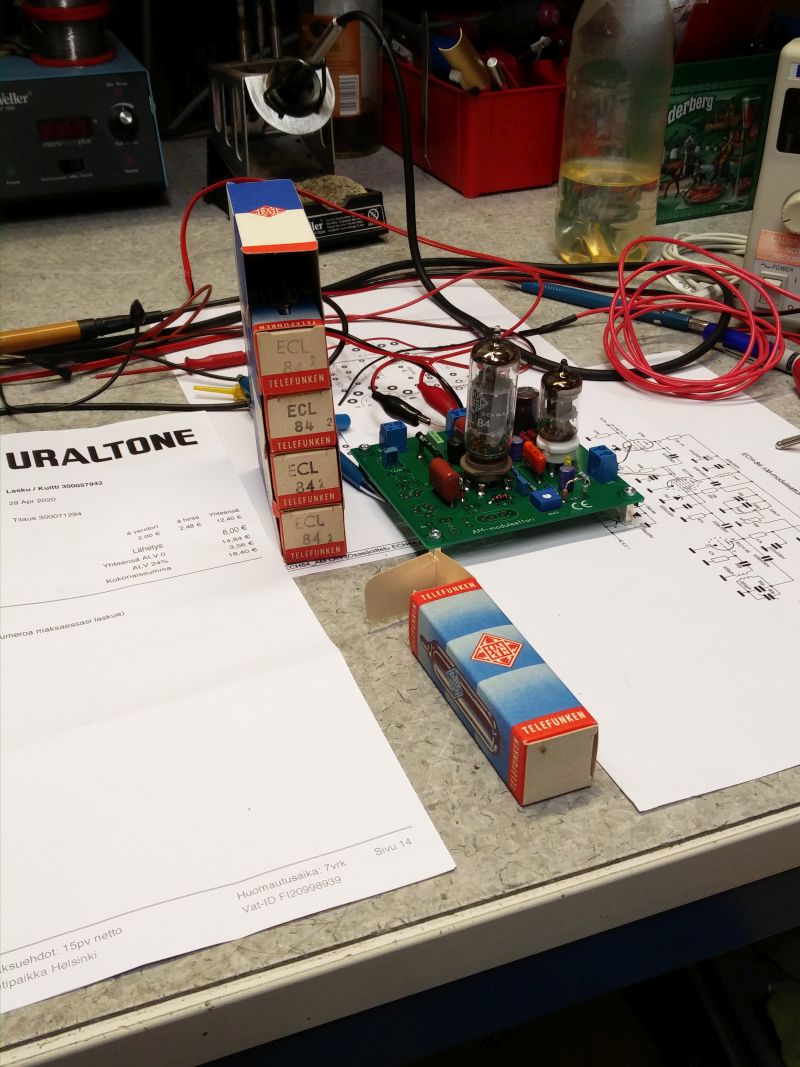

Löydä kuvasta viisi virhettä.

Papereissa ECH84, mutta paketissa ECL84:sia. Selvittelen ensiviikolla asiaa myyjän kanssa, mutta täällä kysymys.

Onko joku ostanut ja saanut ECH84 putkia Uralillta?

Sivun alkuun

IP kirjattu

Markus Hautaniemi
God Member
*****
Poissa


SRHS 81

Viestejä: 2588
Sijainti: Kokkola
Re: AM modulaattori
Vastaus #81 - 03.05.2020 klo 00:52:49
Tulosta viesti
Ostin Uraltonelta yhden ECH84 ja sainkin sellaisen. Se oli Philips merkkinen.

Sivun alkuun
WWW
IP kirjattu

Markus Hautaniemi
God Member
*****
Poissa


SRHS 81

Viestejä: 2588
Sijainti: Kokkola
Re: AM modulaattori
Vastaus #82 - 03.05.2020 klo 01:12:15
Tulosta viesti
Belgiasta tunnetulta putkikauppiaalta saa ECH84 putkia 1,50 euron hintaan ja EF94 putkia 4 euron hintaan. Siinä on hinnat kohdallaan.
https://electols.com/shopping/en/search?orderby=position&orderway=desc&search_qu...
https://electols.com/shopping/en/search?orderby=position&orderway=desc&search_qu...

Sivun alkuun
WWW
IP kirjattu

Blaekie
God Member
*****
Poissa


SRHS - 623

Viestejä: 1145
Sijainti: Helsinki
Re: AM modulaattori
Vastaus #83 - 03.05.2020 klo 12:11:16
Tulosta viesti
Uraltonesta ostin juu, tuli NOS Siemensiä. Taitaa kesämopot olla siellä hommissa.
Ei mennyt minullakaan putkeen heidän kanssaa myyntitapahtuma, tilasin netin kautta 4 kpl, ja noudolla. Autossa huomasin vasta että pussissa ei ollut kuin 2 putkea.

Sivun alkuun

IP kirjattu

OH2NLT
God Member
*****
Poissa



Viestejä: 1597
Sijainti: Espoo
Re: AM modulaattori / putket
Vastaus #84 - 04.05.2020 klo 01:18:01
Tulosta viesti
Loppu hyvin kaikki hyvin. Uraltonesta tulikin jo su aamuna vastaus, pahoittelut ja kävin hakemassa oikeat putket.

Omasta laarista löytyi kaksi E95F pentodia mitkä osoittautuivat kunnossa oleviksi vaikka olikin tunteja takana.

Sivun alkuun

IP kirjattu

OH2NLT
God Member
*****
Poissa



Viestejä: 1597
Sijainti: Espoo
Re: AM modulaattori
Vastaus #85 - 04.05.2020 klo 01:37:23
Tulosta viesti

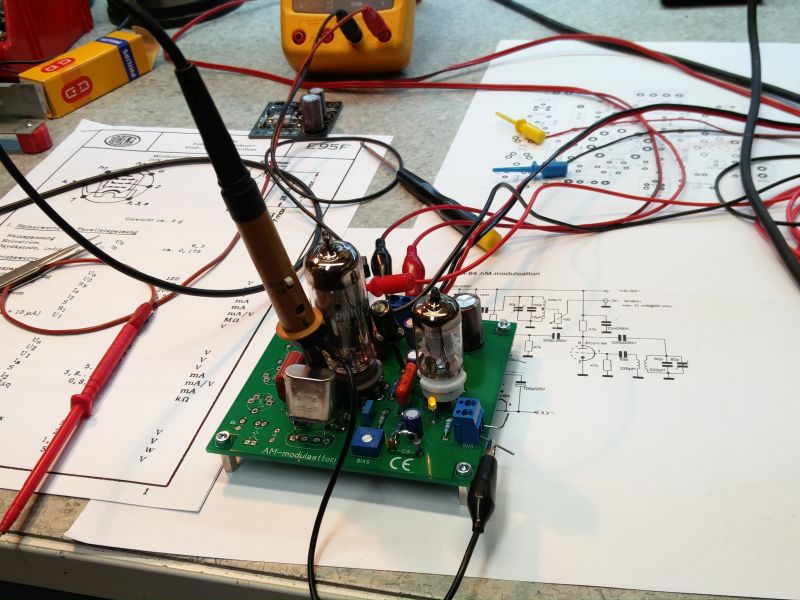

E95F audiovahvistin tuli testattua jo eilen.

ECH84 asennuksen jälkeen toimintapisteiden ja bias juttujen tarkistukset. Jouduin rakentamaan zener diodit niistä kamoista mitä lootasta löytyi.

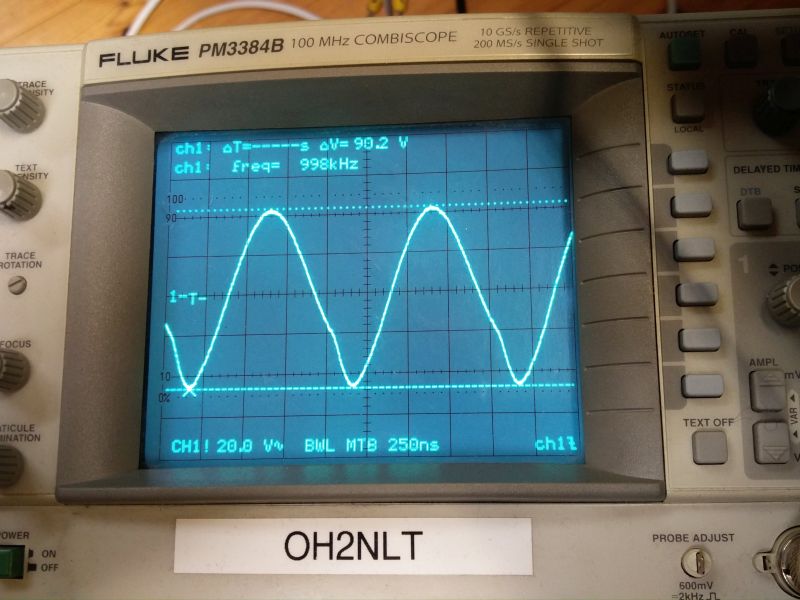

Kiteitä löytyi myös nihkeästi. Kellokiteitä 1.8432 ja 409.6kHz oli useampiakin, mutta kun eivät osu bandille. Aikansa kun penkoi aarteita niin löytyi yksi vanha 1MHz kide. Oskillaattori käyntiin. Kaikki toimi heti hienosti. Oskillaattorin amplitudi vaan on aika suuri. Toivottavasti kide pysyy kasassa.

Sivun alkuun

IP kirjattu

OH2NLT
God Member
*****
Poissa



Viestejä: 1597
Sijainti: Espoo
Re: AM modulaattori
Vastaus #86 - 04.05.2020 klo 01:47:18
Tulosta viesti
Laarin pohjalla ei ollut käypäsiä kuristimia tankkipiiriä varten. Uusi strategia KK eli käämilankaa ja konjakkia. Konjakki oli vaan loppu eli tämä käämi syntyi Jegermaisterin voimalla.

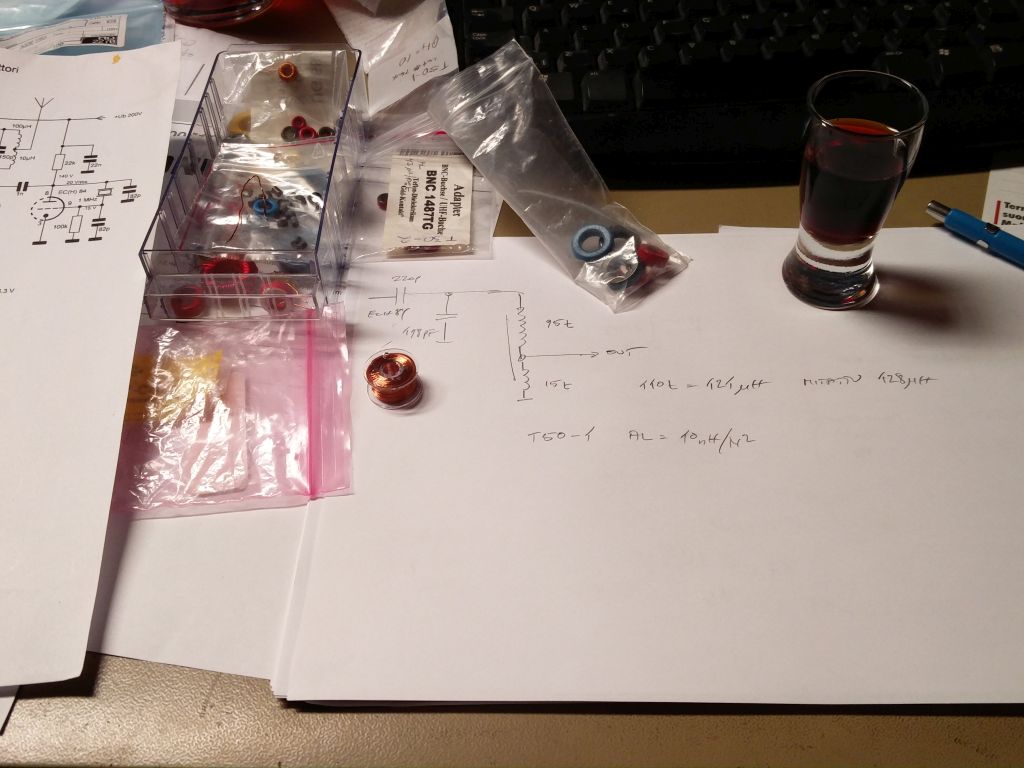

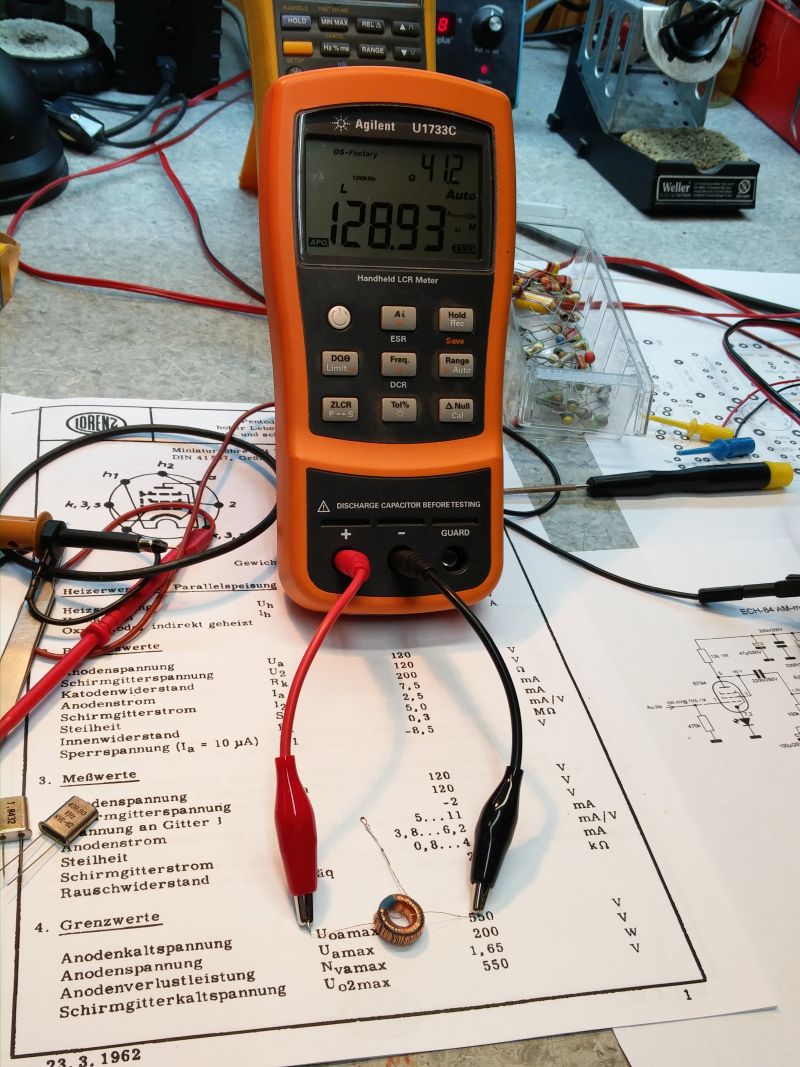

T50-1 rautajauhetoroidi minkä AL-arvo on 10nH/N^2. Laskin, että 110kierrosta tuottaaisi 121uH. Jako piti olla 10 kierrosta outputtiin ja 100 kierrosta siitä anodille. Langan mittaus meni senvarta perseelleen, että suhteeksi tuli 15 / 95 kierrosta. No ei se niin tarkkaa ole. Mitattu induktanssi 128uH. Resonanssikonkan arvoksi pitäisi tulla 198pF.

Sivun alkuun

IP kirjattu

OH2NLT
God Member
*****
Poissa



Viestejä: 1597
Sijainti: Espoo
Re: AM modulaattori
Vastaus #87 - 04.05.2020 klo 01:54:33
Tulosta viesti

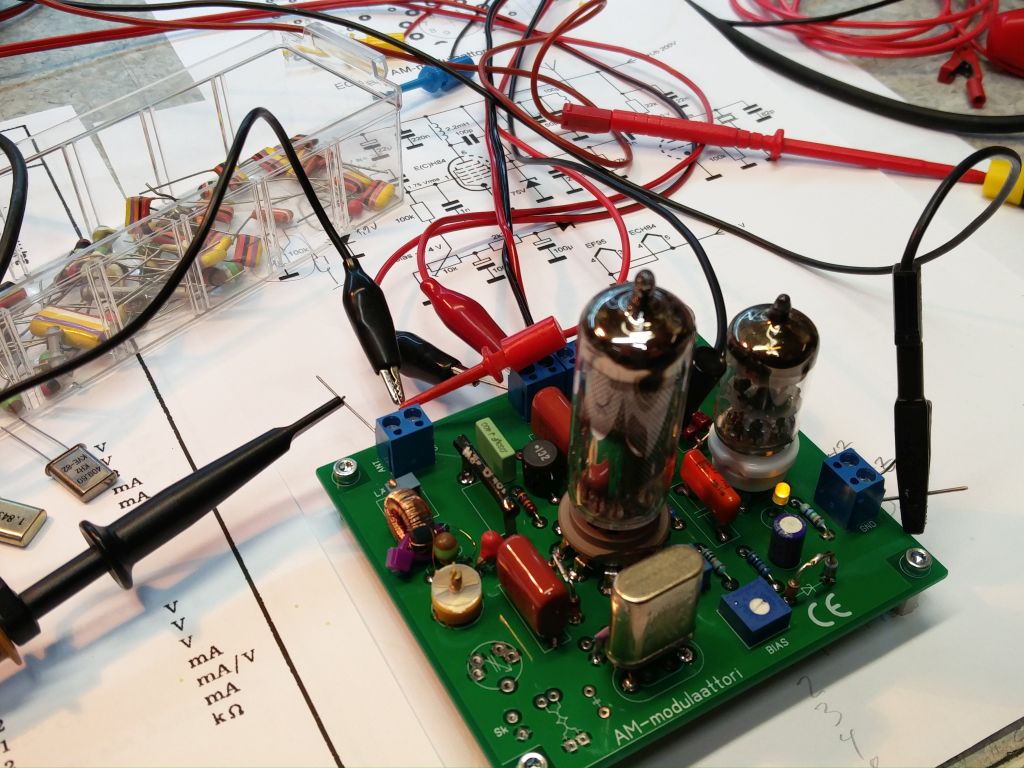

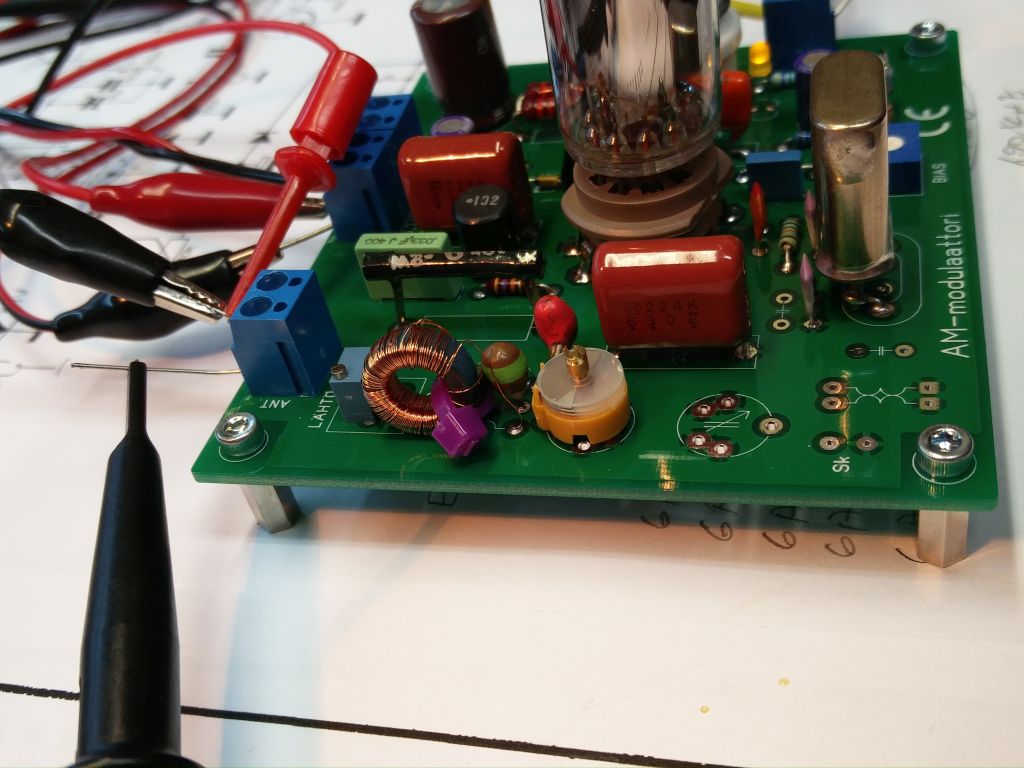

Muuntaja kortille ja virittämään. Talosta ei meinannu löytyä "suurjännite" konkkia. Piti taas kaivaa laarinpohjalta vanhoja Philipsin kananruoka palleroita. Nostalkia juttuja.

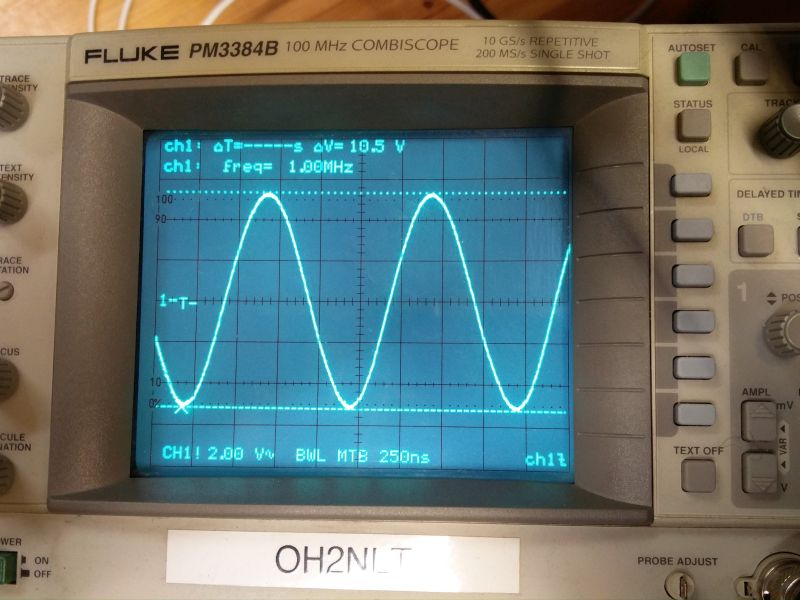

Tankkipiiri virittyi hyvin laskelmien mukaisesti. Kuormittamattomana hurja amplitudi noin 10Vpp. 50R kuormaan noin 3Vpp eli parikymmentm mW.

Sivun alkuun

IP kirjattu

OH2NLT
God Member
*****
Poissa



Viestejä: 1597
Sijainti: Espoo
Re: AM modulaattori
Vastaus #88 - 04.05.2020 klo 01:59:09
Tulosta viesti
Koko systeemin koekäyttö. Kaikki toimii hienosti. Säädöt toimii moitteettomasti ja hyvä signaali.

Sivun alkuun

IP kirjattu

OH2NLT
God Member
*****
Poissa



Viestejä: 1597
Sijainti: Espoo
Re: AM modulaattori
Vastaus #89 - 04.05.2020 klo 02:03:19
Tulosta viesti
Finaali.
Tehoa on niin reilusti, että ASA1179T kuulee signaalin hyvin kun on samalla pöydällä modulaattorin kanssa.

Pitää vielä hommata verkkomuuntaja, rakentaa poweri ja keksiä joku kotelo laitteelle. Jonkun tulevan putkiradioprojektin kylkeen hieno peli.

Sivun alkuun

IP kirjattu
