Wanha katkaisin (Luettu 7593 kertaa)
Markku
YaBB Newbies
Poissa
Viestejä: 42
Wanha katkaisin
14.01.2017 klo 14:06:46
Tulosta viesti

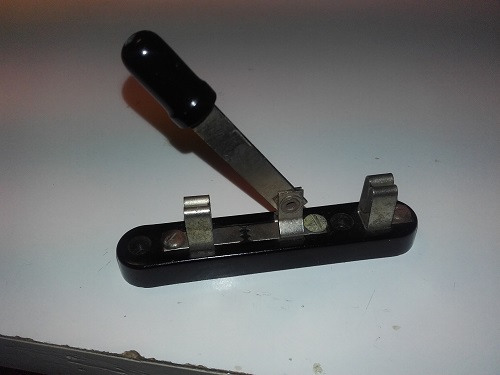

Onko kuvan katkaisin ns".veitsikatkaisin"joa käytettiin ennen vanhaan putkiradion ja ulkoantennin välissä ?.
( 46 KB | 0 latausta )
IP kirjattu
OH2FBX
God Member
Poissa
Viestejä: 1488
Sijainti: Hanko
Re: Wanha katkaisin
Vastaus #1 -
14.01.2017 klo 14:15:16
Tulosta viesti
Kyllä, mutta on muitakin
Ilmari Nikander
IP kirjattu
putkinotko
God Member
Poissa
SRHS # 751
Viestejä: 1826
Sijainti: Lohja
Re: Wanha katkaisin
Vastaus #2 -
14.01.2017 klo 14:34:30
Tulosta viesti
Tossa mallissa on niin lyhyt väli, että kissannahka sähkökin hyppää yli.
Jussi
IP kirjattu
LGL.
God Member
Poissa
Viestejä: 1127
Re: Wanha katkaisin
Vastaus #3 -
14.01.2017 klo 15:21:28
Tulosta viesti
En osa sanoa miten tavallisia nämä "kytkimet" olivat maissa, muuta vielä 60-luvun tasavirta- laivoissa näitä oli konehuoneessa muutamia. OLivat n. metrin pituisia, ja kytkivät pois tai päälle tasavirtageneraattorin. Satuinpa kerran näkemään kuin konemestari kytki pois generaattorin ja syntyi sellainen 30-40 cm:n valokaari että valaisi koko konohuoneen. Siinä oli silloin vielä raskas kuormitus päällä, mitä ei olisi saanut olla. Näitä kutsuttiin "veitseksi" ruotsiksi (kopplingsknivar). Näitä olivat myös monessa radioasemissa antennien kytkintä varten.
LGL
IP kirjattu
VjpA
God Member
Poissa
SRHS
Viestejä: 2399
Sijainti: Vantaa
Re: Wanha katkaisin
Vastaus #4 -
14.01.2017 klo 15:52:46
Tulosta viesti
Noita oli maalaistaloissa ikkunan pielessä, kun antennilanka oli puihin vedetty ja "kanamunaposliineilla" erotettu puun runkoa kiertävästä langasta. Ukkosilmalla sitten veitsi käännettiin toiseen asentoon joka maadoitti antennilangan.
Ainakin Vorsassa radio pelastui, kun puhelinkone (vanha veivimallinen) seinällä simahti salamasta.
t. // Jukka
IP kirjattu
putkinotko
God Member
Poissa
SRHS # 751
Viestejä: 1826
Sijainti: Lohja
Re: Wanha katkaisin
Vastaus #5 -
14.01.2017 klo 16:47:10
Tulosta viesti
Niinkuin pitäis tehdä, eli ajatella ensteks, tossa kuvan kytkimessä tietysti vasen puoli kytketään maihin. Kun ne raskaammat elektroonit tulee sieltä antennilangasta velvetillistä haipakkaa, niin eihän ne saa siinä vauhdissa käännettyä taloon sisälle, vaan hyppäävät sen lyhyen kynnyksen yli maihin.
Jussi
IP kirjattu
Markku
YaBB Newbies
Poissa
Viestejä: 42
Re: Wanha katkaisin
Vastaus #6 -
14.01.2017 klo 17:23:28
Tulosta viesti
Vähän noita varmaan oli käytössä,ainakin mitä minä muistan pikkupoika ajalta,vaikka radiot oli 20-25 m ulkoanteineilla.Meillä oli kotona paalujen väliin laitettu antenni juuri noilla posliini eristeillä varustettuna.Otin tuon kuvan katkaisimen talteen kun tuli vastaan ja kun oletin että se liittyy putkiradio antenni juttuihin.Tuokin näyttää käyttämättömältä.
IP kirjattu
Timo Haveri
God Member
Poissa
Viestejä: 2938
Sijainti: Parkano
Re: Wanha katkaisin
Vastaus #7 -
14.01.2017 klo 17:41:08
Tulosta viesti
Tuo on aika yleinen malli, jota näkee aika usein. Omani löysin talletettuna radion sisältä. Minulla on myös posliinirunkoinen versio.
Tuohan toimii niin, että ulkoantennista tulee johto keskimmäiseen liitäntään ja ylemmästä (kuvassa oikealla) menee johto radiolle. Alin eli vasen kuvassa menee maihin. Keskimmäisen ja maaliitännän välissä on kipinäväli joka suojaa jonkin verran jos kytkin on unohdettu kääntää alas ja ulkoantenniin tulee jännittettä ukonilmalla.
Jossain neuvottiin laittamaan ulkoantennin alapään ja maan väliin hohtolamppu tai sytytystulppa, jonka kipinäväliä on hieman pienennetty, jotta antennin ylimääräiset varaukset purkautuisivat. Suoralta salamaniskulta ei semmoiset tietenkään suojaa.
Timo
WWW
IP kirjattu
putkinotko
God Member
Poissa
SRHS # 751
Viestejä: 1826
Sijainti: Lohja
Re: Wanha katkaisin
Vastaus #8 -
14.01.2017 klo 17:50:08
Tulosta viesti
Ypäjällä, missä asuin 50- ja alun 60-lukua, meilläkin oli asunnossa jossa asuimme ennenkuin oma talo rakennettiin, oli keittiön ikkunan ulkopuolella ko veitsikytkin, mutta en kyllä muista että käytettiinkö sitä koskaan. Naapurustossa oli isompia rakennuksia ja lähellä mäen päällä suuri hevostalli/navetta rakennus, jossa usean sadan neliön peltikatto, että salama olis varmaan oikaissut sinne jos olisi kohdalle osunut. Omaan taloon muutettiin -54, ja aika pian ostettiin oikein ULA radio, ja vanhaan leipälapion varteen asennettiin tilapäisesti dipoli. Parikymmentä vuotta myöhemmin kun ajoin siitä ohi, niin siellä se dipoli edelleen oli sen tilapäis leipälapion varren päässä. Sinne ei enää mitään veitsikytkintä laitettu, kun ei ollut mitään pitkää lankaakaan. Jossain talossa muistan nähneeni kaukaa viisaasti tuodun ko kytkimen talon sisäpuolelle, sillähän varmistetaan salaman pääsy sisätiloihin, vaikka kytkin olisi unohdettu auki asentoon.
Jussi
IP kirjattu
Timo Haveri
God Member
Poissa
Viestejä: 2938
Sijainti: Parkano
Re: Wanha katkaisin
Vastaus #9 -
14.01.2017 klo 18:35:49
Tulosta viesti
putkinotko kirjoitti
14.01.2017 klo 17:50:08:
Jossain talossa muistan nähneeni kaukaa viisaasti tuodun ko kytkimen talon sisäpuolelle, sillähän varmistetaan salaman pääsy sisätiloihin, vaikka kytkin olisi unohdettu auki asentoon.
Tiedän yhden wanhan talon jossa juuri tuommoinen kytkin on vielä alkuperäisellä paikallaan sisäpuolella ikkunan pielessä. Olen aina ymmärtänyt, että se on nimenomaan sisäkäyttöön mutta ulkona tietysti se olisi turvallisempi.
Timo
WWW
IP kirjattu
Raimo Sjöberg
God Member
Poissa
SRHS #313
Viestejä: 1254
Sijainti: Espoo
Re: Wanha katkaisin
Vastaus #10 -
16.01.2017 klo 11:42:33
Tulosta viesti

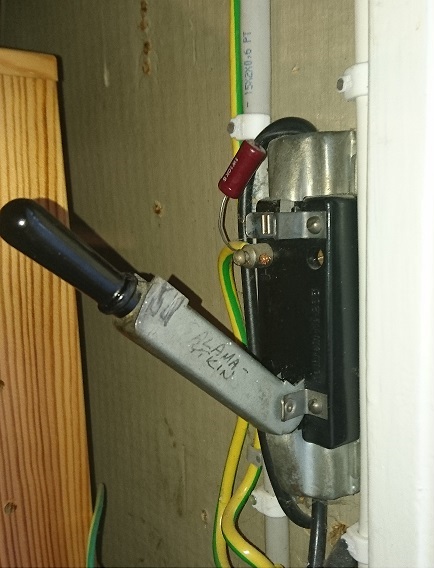

Ostin joskus 1970-luvulla Radioduosta Hirschmann-merkkisen koaksiaalisen maadoituskytkimen. Se on palvellut vuosikymmeniä 80 metrin dipolin salamasuojaimena.
Kun kytkin on avattu, se maadoittaa tulo- ja lähtöpuolen koaksiaalikaapelin kuumat karvat.
( 79 KB | 0 latausta )
Rami - OH1AYG - OH2AUS
WWW
Skype/VoIP
IP kirjattu
Timo Haveri
God Member
Poissa
Viestejä: 2938
Sijainti: Parkano
Re: Wanha katkaisin
Vastaus #11 -
16.01.2017 klo 16:22:34
Tulosta viesti

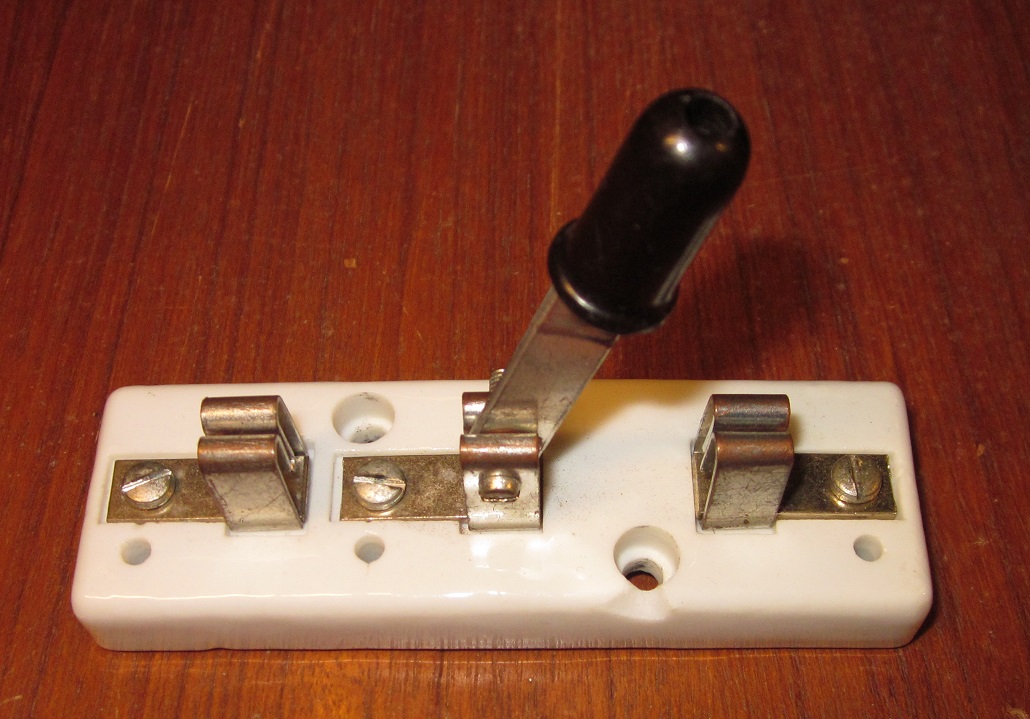

Tässä vielä kuva em. posliinirunkoisesta kytkimestä.
( 227 KB | 0 latausta )
WWW
IP kirjattu
Jari
God Member
Poissa
SRSH
Viestejä: 805
Sijainti: Oulu
Re: Wanha katkaisin
Vastaus #12 -
16.01.2017 klo 16:38:38
Tulosta viesti

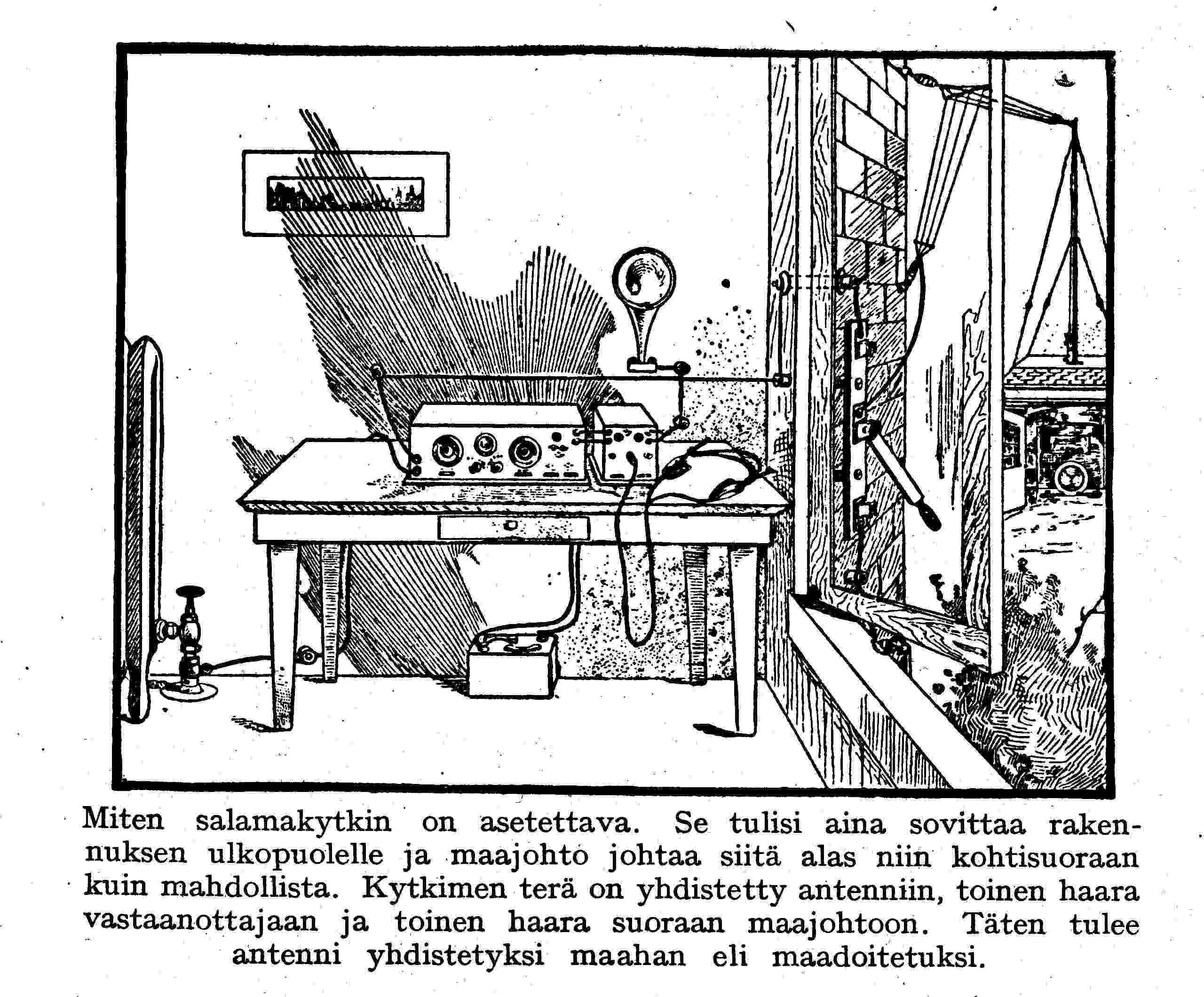

Jokamiehen radiokirjan ohje vuodelta 1924.
Myöhemmin asennuspaikka lienee kuitenkin siirtynyt sisätiloihin radion lähelle, jossa kytkin on helpommin käytettävissä.
Jari
( 273 KB | 0 latausta )
IP kirjattu
RJL
God Member
Poissa
SRHS 612
Viestejä: 2584
Re: Wanha katkaisin
Vastaus #13 -
16.01.2017 klo 16:53:30
Tulosta viesti
Tuosta kuvasta tuli mieleen että vielä 60-luvun puolivälissä kun olin kesäpoikana radiohuollossa oli siellä muutävänä posliinista valettuja seinän läpivientiputkia, posliinipiipuiksi niitä muistaakseni sanottiin. Eipä löytänyt Google kuvaa moisesta kapineesta.
Reijo Liljedahl - SRHS 612 - OH3AVA - SDXL 8092
IP kirjattu
OH5YW
God Member
Poissa
Sotilasradioharrasta
ja
Viestejä: 653
Sijainti: Kouvola
Re: Wanha katkaisin
Vastaus #14 -
18.01.2017 klo 10:08:30
Tulosta viesti

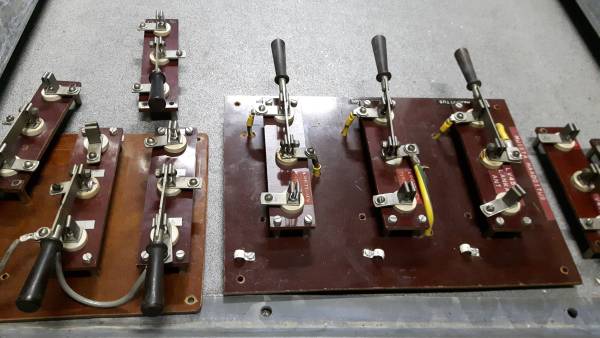

LV-450 radioissa käytettiin tämmösiä veitsikytkimiä
Kari
( 33 KB | 0 latausta )
WWW
GTalk
IP kirjattu
