Kuuma aihe (Enemmän kuin 10 vastausta) mikä Philips putkiradio/levari (Luettu 9859 kertaa)
pekmatval
God Member
*****
Poissa



Viestejä: 2012
mikä Philips putkiradio/levari
30.12.2016 klo 14:23:24
Tulosta viesti

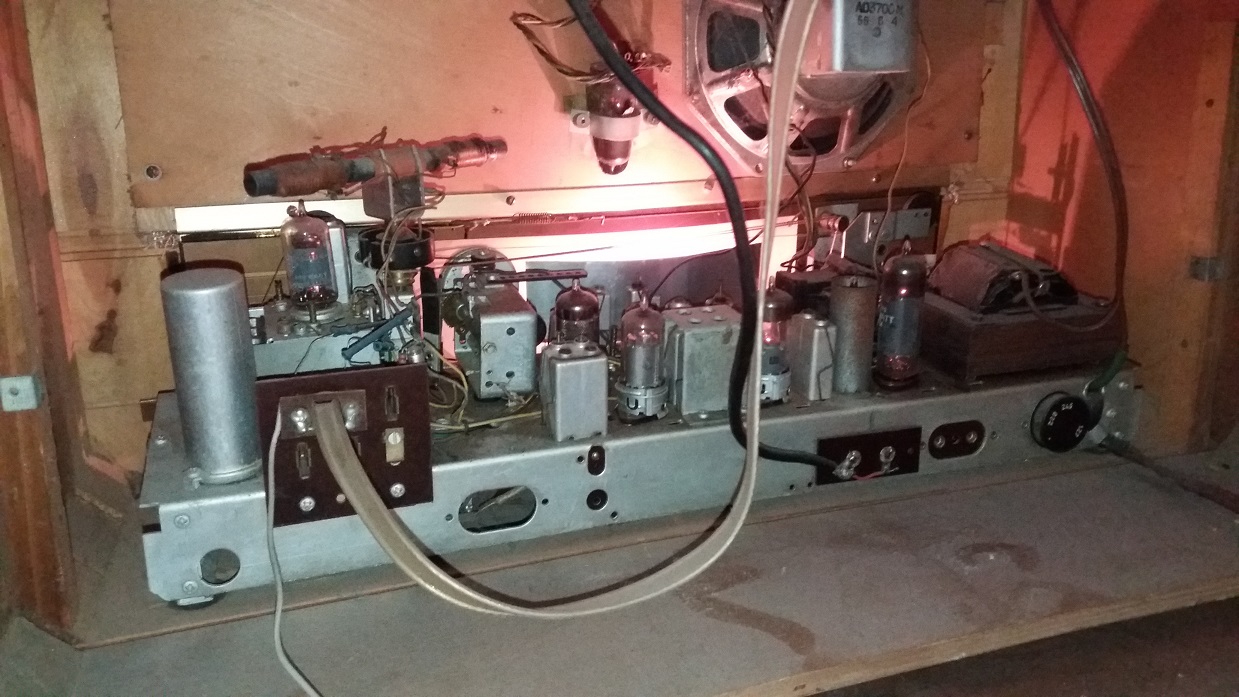

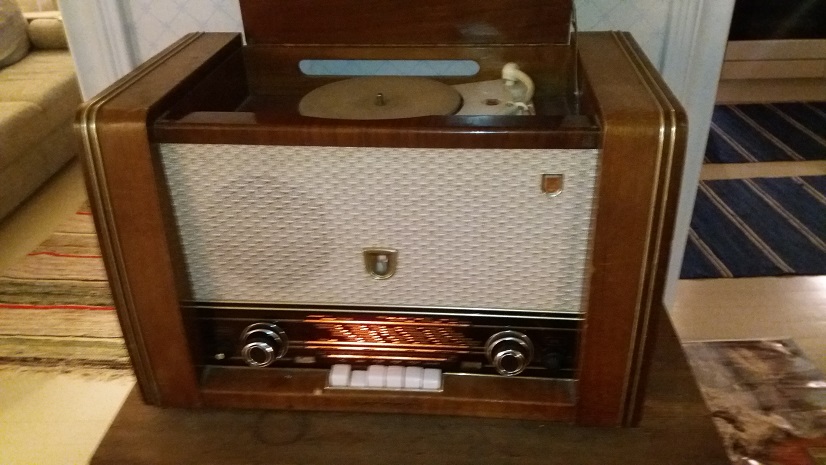

Kaverin mökillä seisoo käytämättönä oheinen 'perhekalleus' ... isävainaan vanha silmäterä.   ULA ja AM toimi jotenkin (asteikkonarut kuopii) . Levari ei pyöri. Laite on ulkoisesti hyvin siisti. Takaseinää ei ole. Mikähän tämä Philips tyyppi on? Olisiko arvokas / harvinainen?

Sivun alkuun

IP kirjattu

putkinotko
God Member
*****
Poissa


SRHS # 751

Viestejä: 1881
Sijainti: Lohja
Re: mikä Philips putkiradio/levari
Vastaus #1 - 30.12.2016 klo 15:12:07
Tulosta viesti
Moro

Ilmiselvästi H 5 SF63A

http://www.timonradiosivut.fi/Philips_H5SF63A.html

Jussi

Sivun alkuun

IP kirjattu

pekmatval
God Member
*****
Poissa



Viestejä: 2012
Re: mikä Philips putkiradio/levari
Vastaus #2 - 30.12.2016 klo 15:22:15
Tulosta viesti
Löytyihän se nopeasti.   Kiitos Jussille.   Onko laite  ihan 'normikamaa' .. vain harvinaisempi tapaus?

Sivun alkuun

IP kirjattu

putkinotko
God Member
*****
Poissa


SRHS # 751

Viestejä: 1881
Sijainti: Lohja
Re: mikä Philips putkiradio/levari
Vastaus #3 - 30.12.2016 klo 15:22:24
Tulosta viesti
Moro taas

AD3700M kertoo olevansa 800Ω:n kaiutin. Todennäköisesti levarin moottori jumissa, siihen auttaa sama kolvilla laakerien lämmittely kuin säätökonkkiinkin. Huonolla tuurilla välityspyörässä "miehen mentävä" kolo, kun on vuosikymmenet turhan panttina nojannut akseliin.

Jussi

Sivun alkuun

IP kirjattu

putkinotko
God Member
*****
Poissa


SRHS # 751

Viestejä: 1881
Sijainti: Lohja
Re: mikä Philips putkiradio/levari
Vastaus #4 - 30.12.2016 klo 15:28:15
Tulosta viesti
Hejssan

Ettei totuus unohtuisi, skeman saa tuolta.
http://www.philipsradios.nl/Schemas/H5X63A.pdf

Jussi

Sivun alkuun

IP kirjattu

pekmatval
God Member
*****
Poissa



Viestejä: 2012
Re: mikä Philips putkiradio/levari
Vastaus #5 - 30.12.2016 klo 17:12:59
Tulosta viesti
En ihan ymmärrä ... mielestäni tuossa linkin skemassa on 2 pääteputkea  ja ekan linkin radiossa (samoin kuin kaveri radiossa) on vain 1 pääteputki (EL84?) ... olenko väärässä?   Timon radio on 5SF..  ja kytkis 5X... .

Sivun alkuun

IP kirjattu

LGL.
God Member
*****
Poissa



Viestejä: 1352
Re: mikä Philips putkiradio/levari
Vastaus #6 - 30.12.2016 klo 17:15:17
Tulosta viesti
Luulenpa että H5SF63A:n kytkentäkaavio on melko samanlainen kun Fenno F265V. Löydät kaavion tästä URL:stä:
http://putkiradiomuseo.fi/skannattuja/Fenno%20F265V.jpg

LGL

Sivun alkuun

IP kirjattu

Timo Haveri
God Member
*****
Poissa



Viestejä: 2962
Sijainti: Parkano
Re: mikä Philips putkiradio/levari
Vastaus #7 - 30.12.2016 klo 17:31:04
Tulosta viesti
pekmatval kirjoitti 30.12.2016 klo 17:12:59:
En ihan ymmärrä ... mielestäni tuossa linkin skemassa on 2 pääteputkea  ja ekan linkin radiossa (samoin kuin kaveri radiossa) on vain 1 pääteputki (EL84?) ... olenko väärässä?   Timon radio on 5SF..  ja kytkis 5X... .


Ei ne SF ja X mallit aina mene yksiin eli eroa voi olla.

Sivun alkuun
WWW
IP kirjattu

balticsuper
God Member
*****
Poissa



Viestejä: 888
Sijainti: Tampere
Re: mikä Philips putkiradio/levari
Vastaus #8 - 30.12.2016 klo 17:52:59
Tulosta viesti
Lainaus:
Ettei totuus unohtuisi...


Philipsin ämyreiden merkinnöistä:
M-kirjain kertoo että kyseessä on kaksoiskartiokaiutin, suurohmiset taasen merkitään
A tai B kirjaimella, A on 800R ja B on 400R.

Esim AD .... AM on 800 ohmin kaksoiskartiokaiutin.

Sivun alkuun

IP kirjattu

putkinotko
God Member
*****
Poissa


SRHS # 751

Viestejä: 1881
Sijainti: Lohja
Re: mikä Philips putkiradio/levari
Vastaus #9 - 30.12.2016 klo 17:55:06
Tulosta viesti
moro

Mitä velvetin riemua on rakentaa ns. raudaton pääteaste, ja laittaa muuntaja lisäkaiutinta varten. Kysyy nimimerkki epätietoinen?
Ainakin numeron perusteella kaiutin on 800Ω.

Jussi

Sivun alkuun

IP kirjattu

jasonisti
God Member
*****
Poissa



Viestejä: 772
Re: mikä Philips putkiradio/levari
Vastaus #10 - 30.12.2016 klo 18:03:06
Tulosta viesti
Siis minkä numeron perusteella kajari on 800 ohminen? Ei minkään, kirjaimen perusteella voisi olla jos olisi AM, johan se tuossa aiemmin selitettiin.

Sivun alkuun

IP kirjattu

putkinotko
God Member
*****
Poissa


SRHS # 751

Viestejä: 1881
Sijainti: Lohja
Re: mikä Philips putkiradio/levari
Vastaus #11 - 30.12.2016 klo 18:07:17
Tulosta viesti
No niin.

Täähän meni uuslukutaidottoman piikkiin, kun tuli katsottua kaiutin merkintöjä joka toiselta riviltä.
Mutta kysymys osa kiusaa mieltä edelleen, miksi laittaa muuntaja lisäkaiutinta varten, niinkuin tossa EL84/EL41 versiossa?

Jussi

Sivun alkuun

IP kirjattu

balticsuper
God Member
*****
Poissa



Viestejä: 888
Sijainti: Tampere
Re: mikä Philips putkiradio/levari
Vastaus #12 - 30.12.2016 klo 18:27:49
Tulosta viesti
Muuntaja lisäkaiutinta varten on ollut tarpeen sillä koteloituja 800R lisäkaiuttimia
ei siihen aikaan juurikaan ollut tarjolla eikä esim WC:n, keittiön tai saunan
kaiuttimelta ihmeitä vaadittu joten oli helppoa nykäistä vanhasta
AM-rotiskosta kaiutin ja vetää se minne kukin halusi.

Tämä myös selittänee sen että vanhoista radioista usein puuttuu kaiutin.

Myös se että lisäkaiutinlinjassa ei ole suurehkoja jännitteitä lienee yksi perustelu.

Täsmennys vielä Ph kaiuttimien kirjaimiin: impedanssin ja taajuusalueen
(M eli kaksoiskartio = laajempi diskanttitoisto) kirjaimet ovat tyyppinumeron
lopussa (AD 3700 M, AD 3700 AM esimerkiksi).

Sivun alkuun

IP kirjattu

pekmatval
God Member
*****
Poissa



Viestejä: 2012
Re: mikä Philips putkiradio/levari
Vastaus #13 - 30.12.2016 klo 18:46:26
Tulosta viesti
tämäpä aiheutti nopeasti innokkaan keskustelun ja 134 lukukertaa.  Lienee siis normaali muuntajallinen pääteaste, jossa 1 EL84.   Tuo Timo radio lienee täsmälleen sama. Eli tyyppi on H5SF63A.  Onko tämä Suomessa tehty? Ja kysyn uudelleen onko harvinainen?

Sivun alkuun

IP kirjattu

putkinotko
God Member
*****
Poissa


SRHS # 751

Viestejä: 1881
Sijainti: Lohja
Re: mikä Philips putkiradio/levari
Vastaus #14 - 30.12.2016 klo 18:55:06
Tulosta viesti
Moro

Se SF tyyppi mallissa tarkoittaa Suomea valmistusmaana.

Jussi

Sivun alkuun

IP kirjattu

Timo Haveri
God Member
*****
Poissa



Viestejä: 2962
Sijainti: Parkano
Re: mikä Philips putkiradio/levari
Vastaus #15 - 30.12.2016 klo 21:24:58
Tulosta viesti
pekmatval kirjoitti 30.12.2016 klo 18:46:26:
Ja kysyn uudelleen onko harvinainen?

Minulla on 2 kpl kyseistä mallia, joten en pitäisi sitä erityisen harvinaisena Sinetöidyt huulet Levysoittimella varustetut radiot ovat tietysti harvalukuisempia koska niitä on aikoinaan myyty vähemmän mm. kalliimman hinnan vuoksi.

Philipsit ovat melko yleisiä ja tämä malli ei ole malliston yläpäästä, joten sitä lienee kuitenkin myyty jonkin verran aikoinaan (?). Tämän mallin ns. "laatunumero" eli toinen nro tyyppimerkinnässä on 5. Philipseissä oli tuohon aikaan laatuluokkaa tms. osoittava numerointi 1 ... 9. Se pätee myös vanhempaan tyyppimerkintäkäytäntöön esim. BSF 652 A, on luokkaa 6 (1. nro). Ykkönen oli kaikkein halvin perusmalli ja 9 huippumalli.

Olen noita joskus hieman vertaillut ja tuo laatunumero tuntuu olevan eniten sidoksissa koneistoon ja putkien lukumäärään. Esim. malli B5 SF 62A näyttää olevan (lähes?) samalla koneistolla (2 kaiutinta mutta ilman levysoitinta) ja silti sekin on luokkaa 5.

Timo
