Normaali aihe Tandberg battery super (Luettu 2322 kertaa)
pekmatval
God Member
*****
Poissa



Viestejä: 2012
Tandberg battery super
15.11.2016 klo 00:27:06
Tulosta viesti

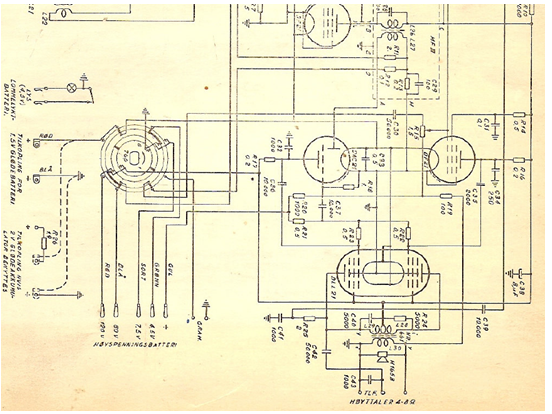

Oheinen 'Battery super'-radio löytyi vahingossa etsiessäni Tandberg viritinvahvistimen kytkentää . Pääteasteessa tässä on jännästi yhdellä putkella  (DLL21) tehty bush-pull ... vai tajusinko oikein?  Onko tämä hyvinkin tunnettu kytkentä?
Minulla on koko laitteen kytkis, mutta ohessa vain pääteaste. Jos jotakuta kiinnostaa, niin voin lähettää.

Sivun alkuun

IP kirjattu

RJL
God Member
*****
Poissa


SRHS 612

Viestejä: 2768
Re: Tandberg battery super
Vastaus #1 - 15.11.2016 klo 09:15:47
Tulosta viesti
Pääteputki näyttäisi olevan push-pullissa mutta tuo vaiheenkääntö on piirretty niin sekavasti etten minä ainakaan saa siitä mitään selkoa? Pääteputken puoliskot saa ohjauksensa triodin ja pentodin anodeilta mutta missä se vaiheenkääntö tehdään? Vai meneekö se niin että triodikin saa ohjauksensa pentodin anodilta ja sen vahvistus = 1 jolloin triodin anodilta saadaan käännetty vaihe?

Reijo Liljedahl - SRHS 612 - OH3AVA - SDXL 8092
Sivun alkuun

IP kirjattu

artosalo
God Member
*****
Poissa



Viestejä: 2663
Sijainti: Perniö
Re: Tandberg battery super
Vastaus #2 - 15.11.2016 klo 16:08:49
Tulosta viesti
RJL kirjoitti 15.11.2016 klo 09:15:47:
...Vai meneekö se niin että triodikin saa ohjauksensa pentodin anodilta ja sen vahvistus = 1 jolloin triodin anodilta saadaan käännetty vaihe?


Juuri noin minäkin sen näen.
Triodi saa ohjauksensa DLL21:n ylemmän puoliskon ohjaushilalta vastuksen 0.5(M?) kautta ja DLL21:n alemman puoliskon hilalla oleva saman kokoinen vastus kytkeytyy triodin anodin kautta triodin hilalle (AC:n suhteen), jolloin triodin vahvistus on -1, eli vain vaihe kääntyy. Amplitudi säilyy muuttumattomana.
