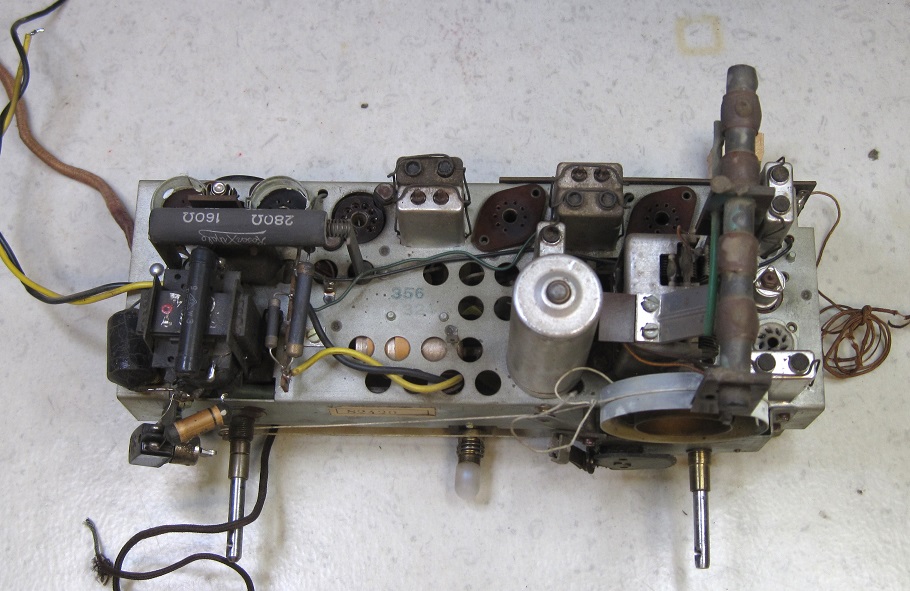

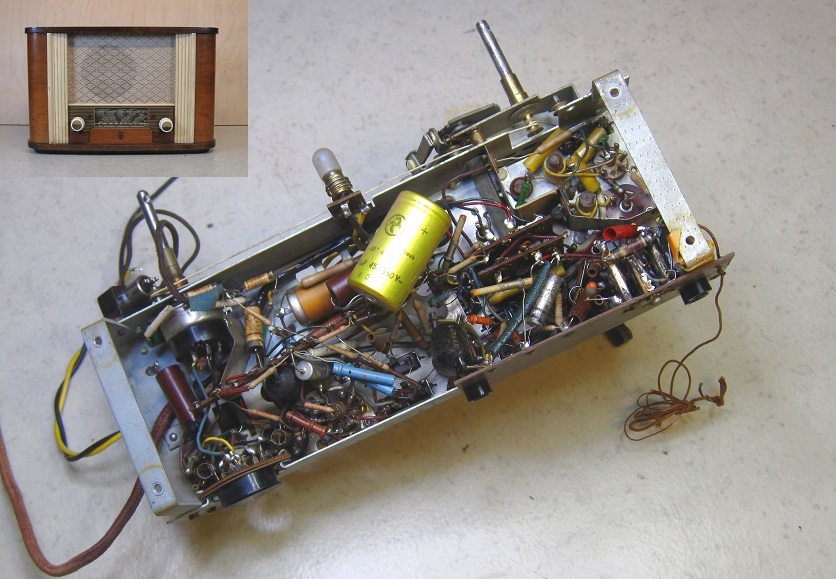

Sain tämän projektin kuntoon mutta ei se nyt pelkällä pääteputken vaihdolla tullut, nimittäin konkkia joutui kaiken
kaikkiaan vaihtamaan aika paljon. C1/2, C36, C49, C52, C57, C69. Lisäksi tuo katodivastus R27. Sulake oli 630mA
tuplattu siis alkuperäisestä arvostaan. Kaaviona oli F243TV joka on vastaava, jännitteitä olisi ollut mukava tutkia
mutta niitä ei ollut merkitty. Joten tuo verkkotehon trimmaaminen jäi ainoaksi kriteeriksi mittauksessa, onkohan
tästä edes olemassa Philipsin omaa kaaviota jossa olisi nuo anodijännitteet merkitty? Verkkoelkon napoihin jäi
211/175V, pääteputken anodissa on 198V ja radio soi kauniisti. 225V on lisätyn 56 ohm etuvastuksen jälkeinen
verkkojännite.

Asteikkonarun kanssa oli hiukan taiteilua ja taas kerran ihmettelen konstruktiota, voiko sitä enää mutkikkaammaksi
tehdä? Yksinkertaisempikin ratkaisu olisi varmaan ollut mutta laitoin kaavion mukaisen kun käytössä oli kuva. Ne
asteikkonarun messinkiset siivat kannattaa voidella ennen uuden narun asentamista, jyrkät mutkat ahdistavat
helposti narun kulkua, joten tämä vaan jos takertelee uudella narulla.

Ääni on hyvä mutta pieni pohjahurina sinne jäi, herkkyys ei ole edellisen pikkumatti-projekti veroinen, vaatii siis
kunnon antennin johdonpätkän sijaan. Mitään ryömintää en havainnut radiossa, asema pysyy kohdallaan, mutta
lämpiäminen kestää täyteen tehoonsa 45W:n viitisen minuuttia.

Mietin tuossa laitellessa että mikä näistä yeisvirtakoneista tekee niin vaarallisen kun ne on suojatussa kotelossa
ja mahdollisesti jännitteiseen runkoon ei pääse käsiksi ulkoapäin? Tilanne on ihan sama kuin televisioissa jotka
kaikki olivat yleisvirtakoneita aikoinaan. Pistotulpan voi merkitä niin että se vaihe ei ole rungossa kuuntelussa
tai sitten suojaerotusmuuntajan kautta jos ei ole perinteisiä pistorasioita käytössä?

Markku
