Minulla on samanlainen ja olen kuvitellut että työn on tehnyt joku harrastelija itse. Tai siis on ollut myynnissä mittari ja muunnossarja samassa paketissa, saiko näitä edes tehdaskoottuina? Se on ihmeellistä että fetit on eurooppalaista tyyppiä, onkohan muutossarjan takana Englannin Heathkit?

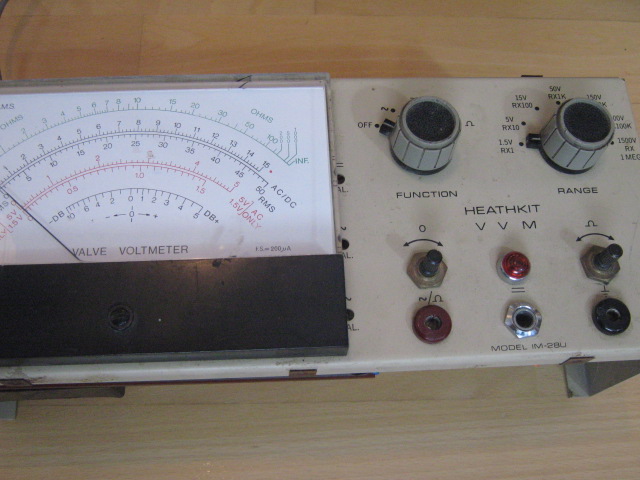

Ei ole nuppeja ei, pelkät potikan akselit. Tiedä sitten mikä on moisen nuukailun syy, ihan käyttösäätimiähän nuo ovat. Aktiivikäytössä minulla on Heathkit V7A ja siinä nupit on, samoin kuin hyllyssä olevassa Knight KG-620 -mittarissa. Kytkennältään nämä kaikki ovat periaatteessa samanlaisia, noita fettejä lukuun ottamatta.

Ai onko se ollutkin noin?

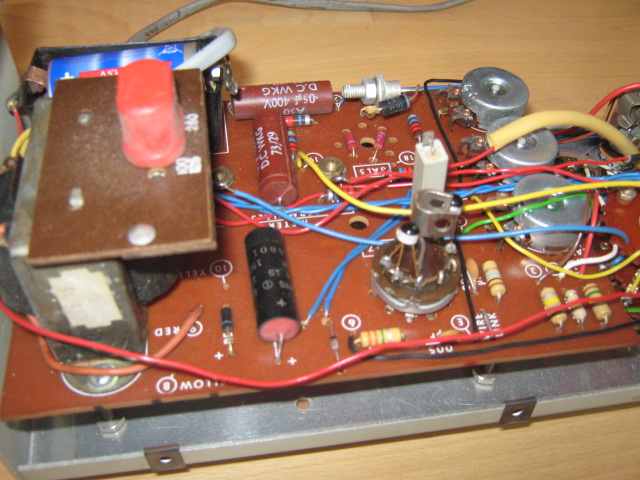

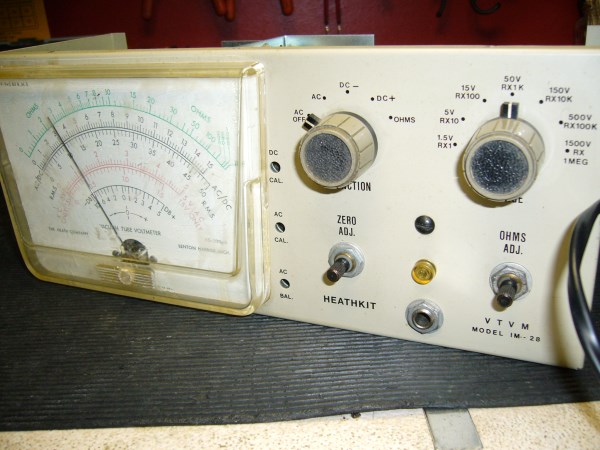

Tuo Ismon mittari on mekaaniselta toteutukseltaan melko lailla erilainen verrattuna U-malliin. Brittiversio on tehty piirilevylle ja itse instrumentti on suorakulmainen ja hivenen isompi. Aika paljon eroja saatu aikaiseksi yhdellä lisäkirjaimella, vielä kun on puolijohdemalli!

Mietiskelin tuota nuppipolitiikkaa ja tuli mieleen olisiko noitten asetussäätöjen nupit jätetty pois jotta niihin ei vahingossa sormet koskisi ja muuttaisi säätöjä. Noissa nupittomissa akseleissa on rihlaus ja taas muissa nupeissa joko ruuvikiinnitys/hahlo. Vaikuttaa siltä että jossain vaiheessa nupit ovat jääneet pois tuotannosta.

Käsittääkseni Heathin laitteita on saanut sekä valmiina että rakennussarjoina. Aikanaan kun puoli vuosisataa sitten perustimme huollon niin skooppi ja joku genis kasattiin sarjasta. En kuitenkaan usko, että Salossa olisi näin toimittu, mene ja tiedä.

Oma IM-28U on ainakin harrastelijan kasaama, työn jälki ei ole tehdasmaista. Jotenkin amatöörimäistä on myös se että alkuperäistä hitusen suurempi englantilainen mittari peittää puolet etuseinän kalibrointiaukoista.

V7A:n mittarissa lukee THE HEATH COMPANY, BENTON HARBOR, MICHICAN ja komponentit ovat kovasti periamerikkalaisen näköisiä. Siinä on ihan normaali pieni verkkomuuntaja kotelon sisällä.

Omiin mittareihini olen vaihtanut DC-mittaliitännän puhelinplugin tilalle BNC-liittimen kun minkään ostamani mittarin mukana ei ole tullut mittajohtoja ja olen joutunut tekemään ne itse.

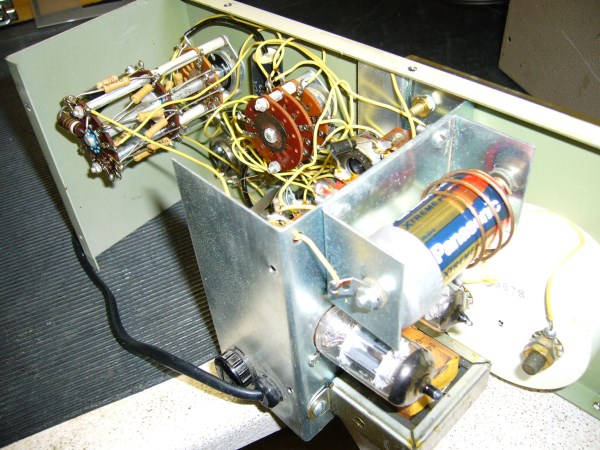

Kyllä näitä Saloralla koottiin 70-luvun alussa. olin niitä itsekin kokoamassa,en muista montako muuta. Fetteinä käytettiin ainakin noita valkokylkisiä,kuten kuvassa ja BF 245 matsattua paria. Fettien kantana on mv-television poikkeutuskelan liitin joka jaoltaan sopi mukavasti putkenkantaan. Muutoskomponentteja ovat 2xBA156 diodit,2x 10n kond,47k vastus,BY 133 diodi ja 51 V:n zener ja tietysti 2x joko E300 tai BF 245 fetit

Ismo Hautala kirjoitti 28.01.2016 klo 16:54:32:

Kyllä se on ollut just noin,ei niissä ole nuppeja ollut. Rakennussarjassakaan.
