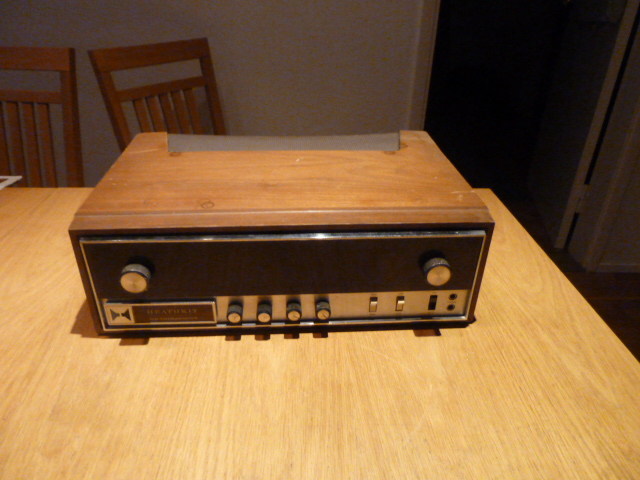

... tuollaisilla saatesanoilla joku myi kympillä tuollaisen melko raiskatun näköisen Heathkit-vehkeen.

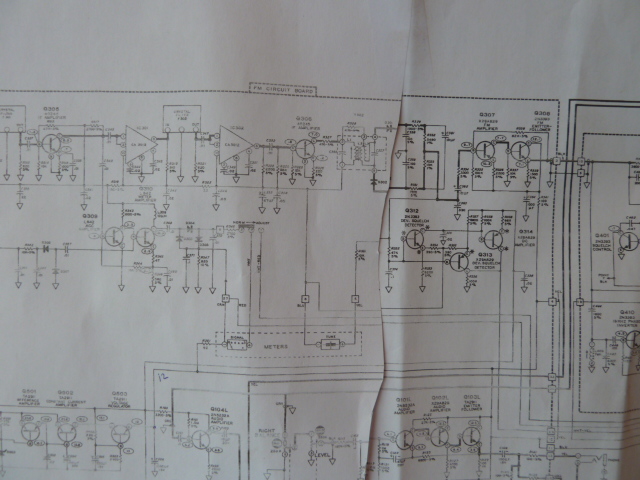

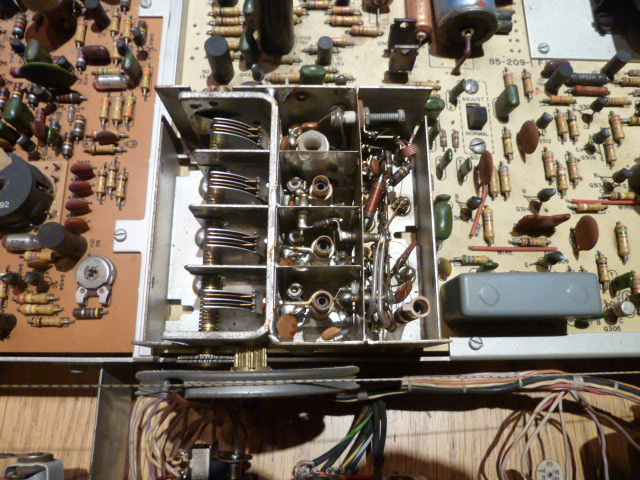

Olihan se 'radio' ... oikeastaan stereo-viritin.  Netistä sain täydellisen kytkinkaavion.  Joskus isoteltiin radioissa olevien transistorien määrällä ... tässä niitä on 45kpl.  Piirikorttipinta-ala pelkässä virittimessä noin 7dm2. Nappuloita on paljon ... esim jokin Phase-säätö?  Monimutkainen vehje!  FM etuasteessa on 4 säätökonkkaa ... kaiketi lupaa hyviä ominaisuuksia?

Laitteen verkkojohto oli katkaistu. Se epäilytti... miksi.   Kytkin siis varovasti jännitettä sisään variakista.  Ihme oli, että jo 110Vac kohdalla heräsi viritysmittari eloon ja puhdasta ääntä tuli ulos. Speksin mukaiset dc't löytyivät poweriosasta 220Vac'llä.  Ainoaksi sähköpuolen viaksi osoittautui asteikkovalojen ja stereoindikaattorin pimeys.  Vol ja balance potikka hiukan rahisi.

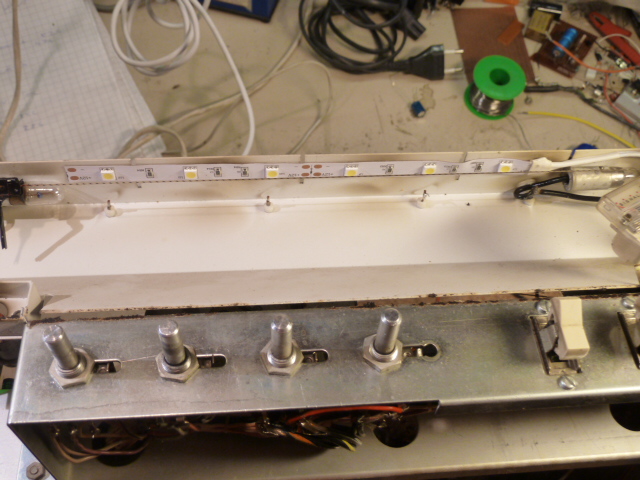

Avasin naamataulun, jonka sisällä olivat asteikkovalot ... niitä oli 6kpl, joista  3rikki.  Kun tuollaisia ei ollut, niin laitoin tilalle led nauhan ja syötin riittävän virran (10mA riitti) kortin poweriosasta sopivan etuvastuksen kautta.  Nämä tekivät asteikolle hienon taustavalon ... parempi kuin uusi.

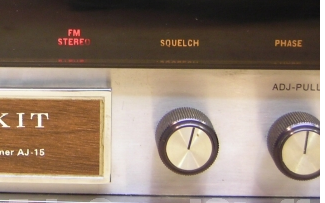

Stereolamput tilalle laitoin yhden punaisen ledin. Sen virittäminen oli hiukan työlästä .. piti laittaa sarjavastus, sarja-zener, rinnalle vastus ja muuttaa kortilla yksi vastus .... muuten ei toiminut samoin kuin alkuperäinen 14V/80mA hehkulamppu. Tälläiset viritykset ovat aina tapauskohtaisia, joten ei tästä ole muissa tapauksissa kai apua.

Potikat puhdistuivat bilteman spraylllä.

Verkkojohdotus tässä radiossa oli  alunperin tehty 'paukkulangalla' (0,5mm2 johto, jossa ohut eristys) , joka oli laitettu samaan nippuun, kuin signaalijohdot. Mielestäni aluperäinen ratkaisu ei ole sähköturvallinen! Ehkä USAn säännöt ovat löysemmät.  Laitoin uuden verkkojohdon ja läpiviennin. Johdotin verkkovirran laitteen sisällä omaa reittiään  kelvollisen eristeen omaavalla johdolla.

Radio muuten toimii paremmin kuin mikään aiemmin kuuntelemani streoviritin. Siitä myöhemmin.

Kotelo on rähjäinen. Kannen ja Sivujen saumassa 1-2mm halkeamia. Teak-pinta kulunut ja täynnä erilaisia tahroja.  Ilmaritilä on vääntynyt. Sen kunnostus omana juttuna.

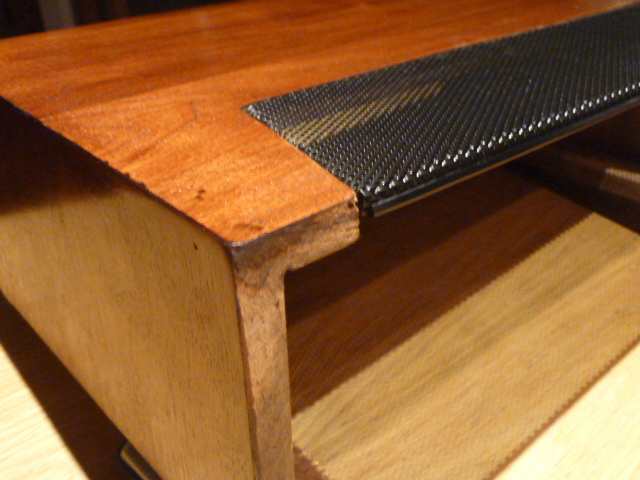

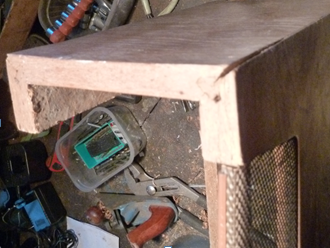

Kotelo oli kai saanut kosteutta. Teak viilun alla ollut lastulevy oli paisunut ja nurkat olivat aukeilleet. Pahin kulma (josta kuva1) vaati materiaalin poistamista levyn sisältä ... levy oli 2 mm paisunut. laitoin kulmasta sahan sisään ja poistin sillä 2mm tavaraa .. sitten kun normi saha alkoi raapia teakiviilua otin ohuemma terällä (rautasaha) varovasti  lisää. Kun materiaalia oli poissa riittävästi, niin ujutin sisään epoxiliimaa ja puristin levyt kasaan ... taisi olla tuuria, sillä tuli aika siisti nurkkasauma (kuva 2)

Seuraavaksi poistin toisesta kulmasta palan, joka oli murtunut ja laitoin tilalle umpipalan mahonkia ... melko ok tuli tästäkin. Vaikka ei ihan samaa väriä olevaa puuta ollutkaan.

Sitten sekoitin epoksiliimaan mahonkipalasta irti hiottua jauhoa ja kittasin sillä kaikki raottavat saumat. Lopuksi hioin kaikki mahdollisimman siistiksi. Pintaan laitoin kerroksen mahonkipetsiä ja päälle 2 kerrosta spray lakkaa.

Oikaisin myös takaosan ritilän maalasin sen mustaksi ... oli mielestäni ruma ruskeana .. haalistunutkin oli.

Tietysti olisi voinut puuhastella tuon kotelon kanssa vaikka viikon, mutta minulle riitti 3h työ.

Onnittelut hienosta radiosta!

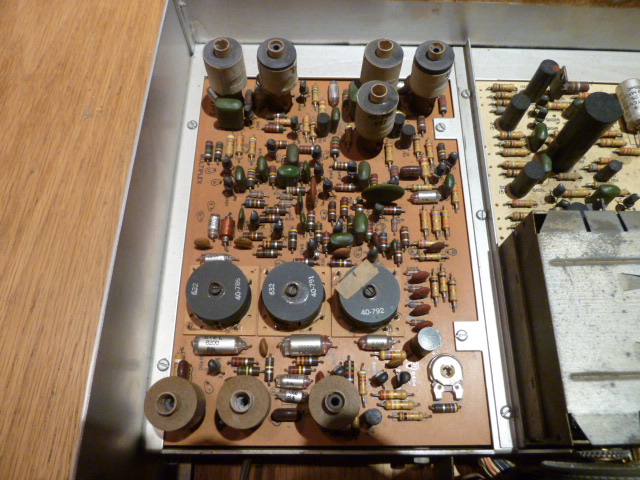

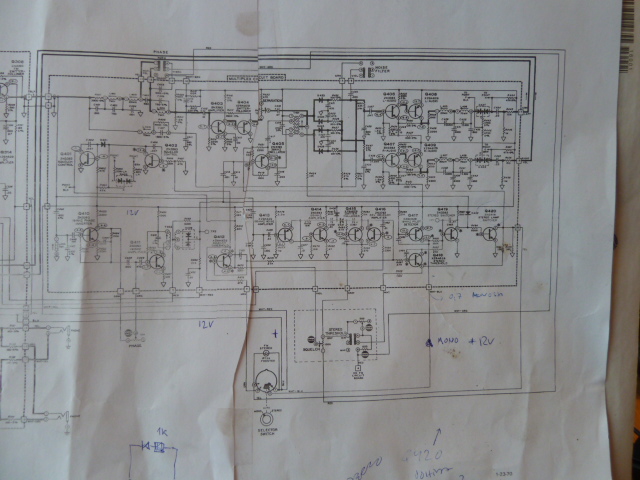

Tuossa on monimutkainen stereodekooderi. Varmaankin hyvälaatuinen se myös on. Tuosta tulee mieleen R&S MSDC BN4193, jollaisia oli muun muassa YLE:llä käytössä.

koitin säädellä  tuota Squelch-nuppia ja kohinaa ei löytynyt .. vain asema.

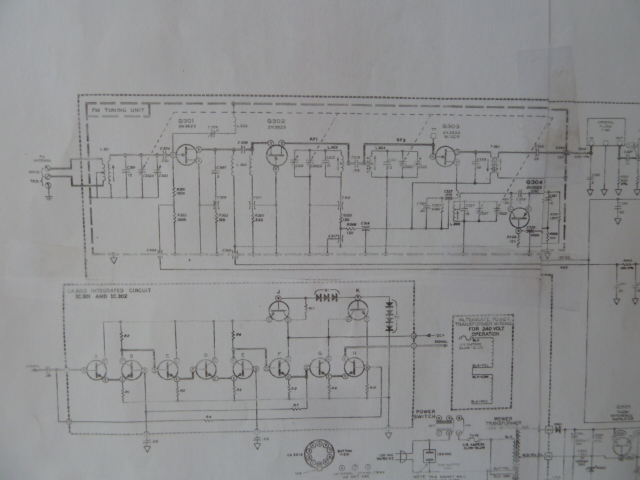

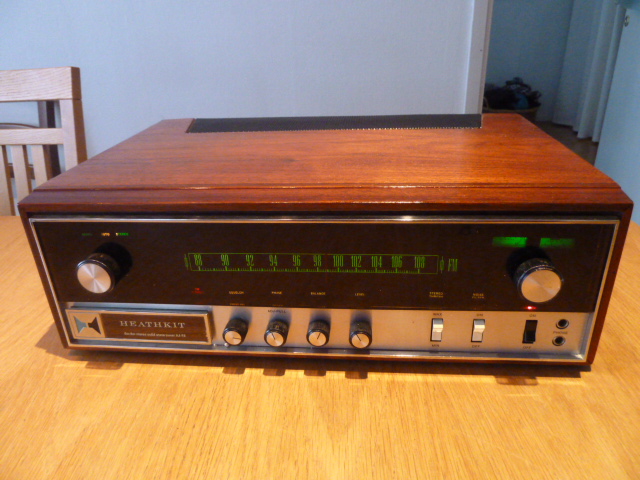

Ohessa kuva kasatusta laitteesta ... ja FM etuosan kytkentä. Minulla on PDF-file, jossa hyvän resoluution kytkis ... jos joku tarvitsee.

pekmatval kirjoitti 09.01.2016 klo 13:11:26:


Ota antenni pois ja laita vielä lyhyellä johdonpätkällä antennitulo oikkariin. Näin asemat eivät häiritse testiä.
Nyt pitäisi kuulua kohinaa ULA:lta, kun kohinasalpa on toisessa ääriasennossa ja kohinan pitää hävitä (mute) toisessa ääripäässä.

Jep ... tuo Squelch toimi jo kun otin pois antennin pätkän. Säädön ollessa noin 30%'ssa alkoi tulla suhinaa asemien välissä ... tosin välejä oli harvassa, sillä asemia tuntui olevan joka taajuudella.

pekmatval kirjoitti 09.01.2016 klo 21:10:06:

Netistä löytyneessä ohjeessa neuvottiin säätämään suurimpaan äänenvoimakkuuteen.

pekmatval kirjoitti 09.01.2016 klo 23:55:29:


Periaatteessa tuollainen konstruktio on hyvä, jossa ennen sekoitusta on suuri selektiivisyys.
ULA:lla kylläkään siihen ei oikeastaan ole tarvetta, koska peilitaajuuksista ei ole ongelmaa, sillä ne sijaitsevat "tyhjällä" taajuusalueella (>110 MHz).
Varsinainen kanavakohtainen selektiivisyys muodostetaan välitaajuusosassa.

Kuuntelemalla tuskin pystyy arvioimaan ULA-etupään ominaisuuksia.
Paremminkin koko vastaanottimen ominaisuuksia.
