Morjens

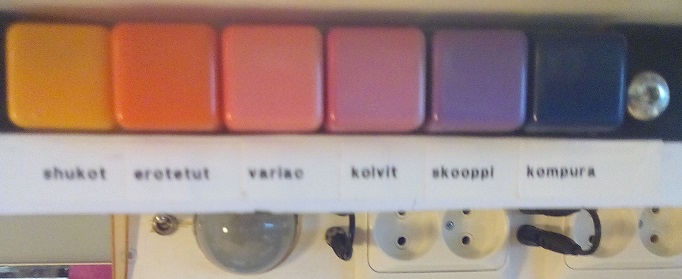

Tuli tossa muuton yhteydessä vähän mietittyä pajan sähköjä. Nyt on neljä shukoa omana ryhmänään vasemmalla sivulla, sitten oikealla on omalla erotusmuuntajalla kaksi maadoittamatonta 230V:lle, kaksi 220V:lle ja kaksi variakilta. Kaikki kolme omilla erotusmuuntajillaan. Variakki on vain 3A:n ja sen erotusmuuntaja vain 500VA. Kiinteiden jännitteiden muuntajat on modifioitu 1kVA:n 440V/2x220V muuntajista. Ne käynnistyy mukavasti 230V jännitteellä ilman isoa piikkivirtaa, kokeilin 1A:n sulakkeella, ja hyvin käynnistyi. Näille kolmelle tuplapistorasioille on kullekin vielä kierrätys banaaniliittimien kautta virran mittausta varten. 230V:n rasialle on vielä sarjassa 60W hehkulamppu, ja sen rinnalla kytkin, jolla lampun saa ohitettua kun on todennut ettei oikkaria testattavassa laitteessa ole. Vanhoista uruista jäi jäi sopivasti kytkimistö, jolla voi valita eri pistorasiat, kolvit,skoopin ja kompuran käyttöön tarpeen mukaan. kytkimet ohjaa 10A:n kärjillä olevia releitä, joilla syötöt tehdään. Releiden ohjaussähkö tulee huoneen valokytkimen takaa 230V/24V muuntajalla. Skoopillakin on vielä oma pieni erotusmuuntajansa, ja koko pöydän syötöille on vielä shukojen vieressä 10A:n automaattisulake, ettei tarvitse lähteä sulaketaululle jos tulee toheloitua. Huoneesta kun lähtee, ja sammuttaa valot, on pöytä virraton, eikä tarvi murehtia, että joku laite olisi jäänyt päälle. Kompurana on vanha pakastimen kompura, ja painesäiliönä typpensä hukannut kattilahuoneen paisuntasäiliö ja paine rajoitettu vajaaseen kolmeen kiloon. On mukavan hiljainen ja paine riittää hyvin näihin hommiin.

Jussi

Moro

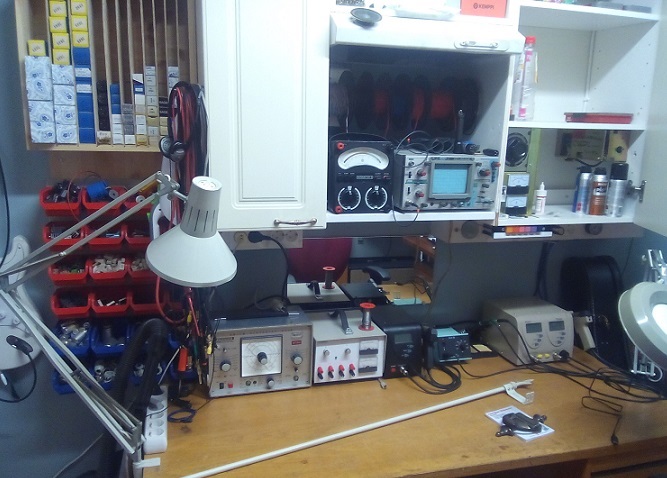

Pöydältä löytyy kiinteät 12  15 ja 24V/5A sekä 0-30V säädettävä 3A. Sitten on vanha pc:n virtalähde 3,3  5  +-12V sekä anodivirtalähde 250V/150mA. Niillä on pärjännyt tähän asti ihan hyvin. Emmauksen kirpparilta kympillä ostetun ison kirjoituspöydän yläpuolella on osa vanhan keittiön kaapistosta niin että niiden takana on n.15cm sokkeli jonne on piilotettu muuntajat, ja alareunan 12mm vanerisoiroon on upotettu pistorasiat, hehkulamppu, automaattisulake ja kompuran painemittari. Sama vanerisoiro oli myös hyvänä tukena kun nosti kaapit sen päälle ja ruuvasi kiinni. Vanha liesituuletinkin jäi vielä paikalleen imemään juotoskäryt kun käytän edelleen vanhaa varastoa lyijyllistä tinaa.

Jussi

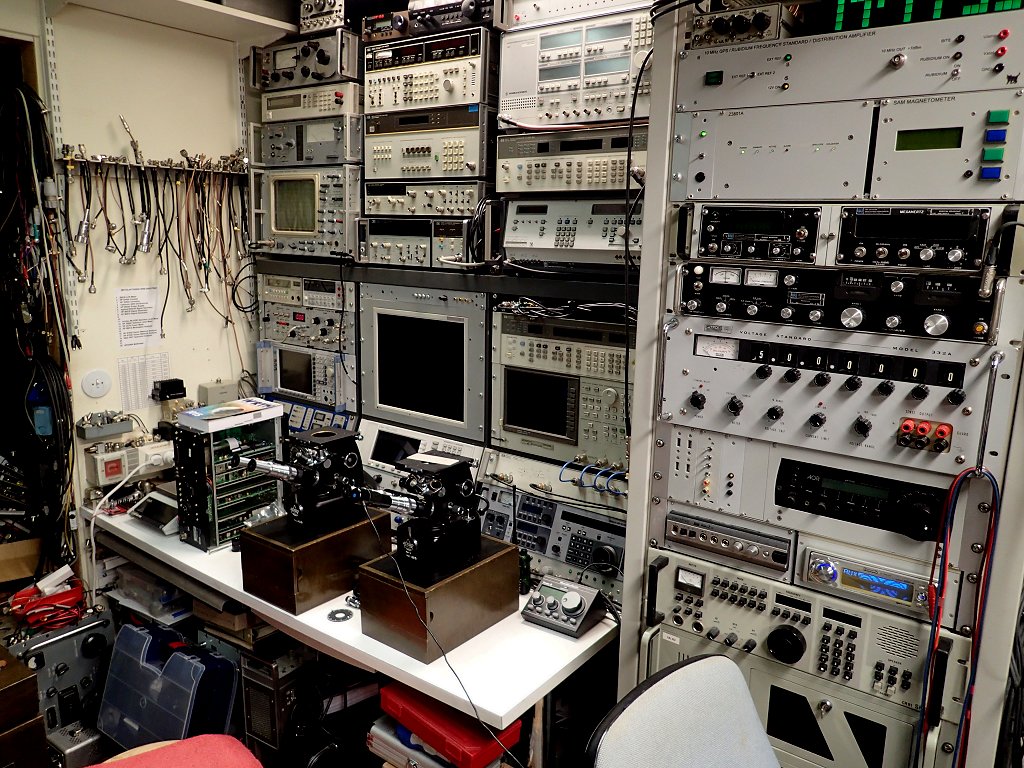

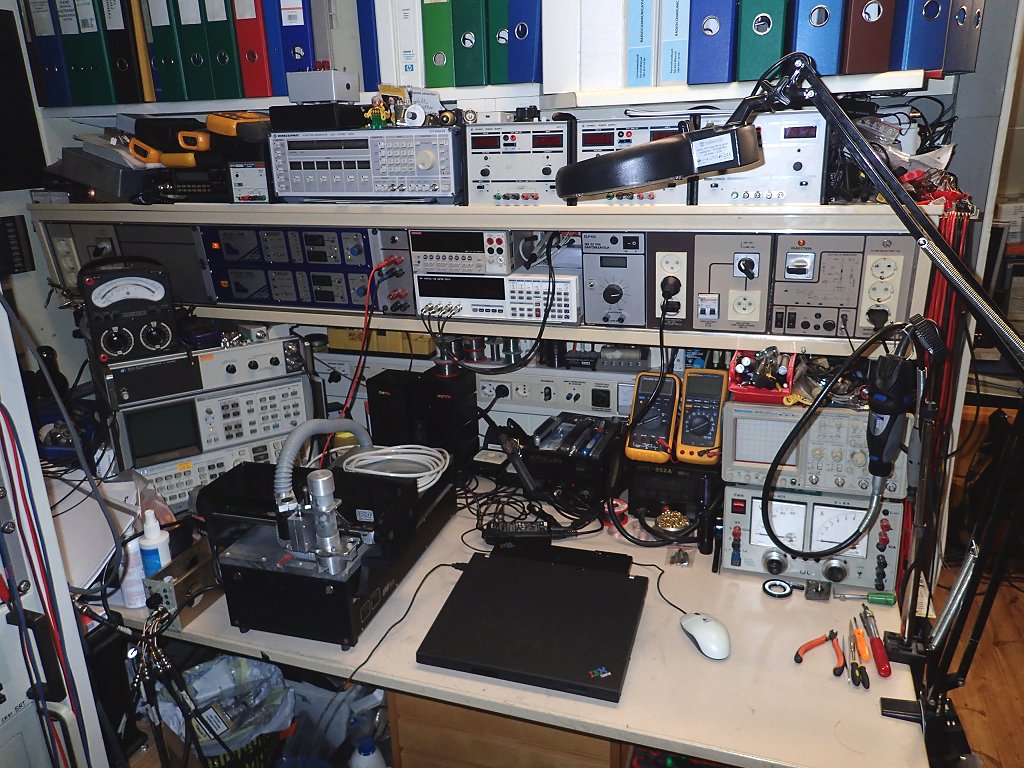

Tässä tuo mittauspöytä jossa vähän ylimääräisiä normaaliin tilanteeseen verrattuna.
