OHhami kirjoitti 09.11.2015 klo 21:12:42:



Tarkoitit varmaankin SRHS:n ?

Lainaus:


Olisikohan syynä liian pieni virranantokyky, zener-ilmiö vaatii stabiilisti toimiakseen jonkun verran virtaa, muuten jännite jää epämääräiseksi?

Moikka

Ihan vaan uteliaisuudesta, ja eläkeläisen ajankuluksi, niin olisko tämmösestä Isotest 8S:sästä vielä jotain skemaa saatavilla?

Jussi

putkinotko kirjoitti 12.11.2015 klo 17:47:13:


Enpäs tätä huomannut aiemmin. Liitteenä Isotest 8S skema.

Timo

Minusta tämä Isotest 8 on edelleen ihan hyvä vaihtoehto sellaisen harrastajan mittariksi, ken haluaa laajasti säädettävissä olevan eristysvastusmittarin edullisesti.

Katselin tuossa päivänä muutamana mm. Ebayn nykyistä tarjontaa tehdastekoisista mittareista, enkä sieltä löytänyt edullista mittaria jonka mittausjännitteen saisi säädettyä alle 250V. Muutama vuosi sitten myynnissä ollutta BM500 mittaria ei myöskään ole enää saatavilla, sen rinnakkaismalli BM500A kylläkin, mutta tuossa pienin mittausjännite on mainittu 250V...

akenyh kirjoitti 28.05.2017 klo 20:19:04:

Valitettavasti tuota sarjaa ei ole enää saatavilla. Vanhojen Isotest-versioiden tiedot ja ohjeet löytyvät kyllä edelleen Gerhardin sivuilta: http://www.radio-ghe.com/neuetechnik/neuetech.htm

Isotest 8 on myös rakenneltavissa tuon Timo Haverin aiemmin tähän ketjuun laittaman kytkentäkaavion avulla.

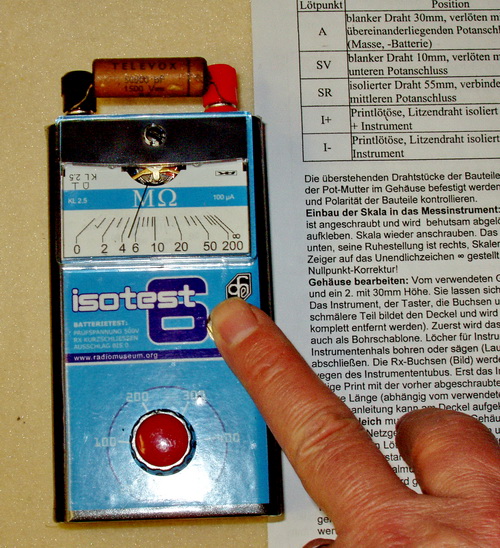

Tuolla edellä mainitsemani Isotest 6:n lisäksi olen koonnut ja käyttänyt kotimaista SRHS -versiota Isotest8s, jonka kaaviokin löytyy tuolta aiemmin. Timo Haveri ansiokkaasti oli tämän SRHS-projektin puuhamiehenä. 8S:versiossa on testijännitevalinta portaittain, mikä on täysin riittävä, ja sillä on vältetty em. 2*10kohm jännitteensäätöpotentiometrin ongelmat. Lisäksi on laiteessa myös testatun kondensaattori jännitteenpurkupainike, mikä noista aiemmista puuttuu.

Rakentajille suosittelen tätä 8S mallia. Ehkäpä SRHS voisi harkita uuden rakennussarjan kokoamista.

terv.
Åke

akenyh kirjoitti 29.05.2017 klo 18:29:09:


Näissä oloissa kun edullisia, tarpeeksi alhaisen mittausjänniteen antavia eristysvastusmittareita ei ole saatavilla, on tuo idea uudesta Isotest-8S rakennussarjasta varsin kannatettava.

Mittarin rakennussarjoja voisi tehdä sen verran paljon, että niitä riittäisi vaikkapa jatkuvasti seuran tarvikemyynnissä pidettäviksi.

Onko sinulla Åke vielä sen vuonna 2002 julkaisemasi Isotest-7 artikkelin teksti ja kuvat tallella?

Lähetin ohjeet sähköpostissa.

Åke Nyholm on kirjoittanut Radiot 2/2007 lehteen "Vuotavat kondensaattorit ja ISOTEST-mittauslaite". Kirjoituksessa on mittalaitteen kaavio ja lyhyt selostus toiminnasta.

Kauko Viitanen

Löytyi riittävän lähellä aihetta oleva vanha viestiketju.

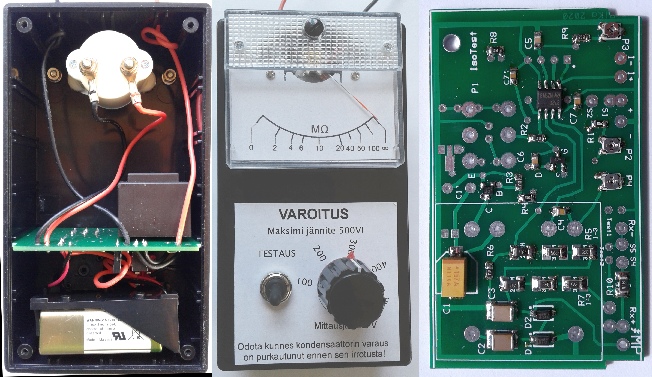

Rakentelin aikani kuluksi oman version Isotest 6a eristysvastusmittarista koronarajoituksien aikana, ei siis Isotest 8S. Oheisessa kuvassa on lopputulos. Vasemmalla on kotelon sisältä kuva, keskellä edestä ja oikealla piirilevy komponentteineen ilman muuntaja ja jänitteensäätöpotentiometria. Piirilevyn koko ei ole samassa suhteessa kuin itse mittarin, näkyy sisäkuvassa vihreänä. Ideana levynsuunnittelussa oli saada se kotelon urien väliin, pintaliitoskomponenteilla, joskin puolijohteille on vielä paikat THT malleille. Piirilevyn paikallaan pysyminen on varmistettu potentiometrin mutterilla. Jouduin tekemään joitakin vastusarvojen muutoksia saadakseni sen toimimaan toivotulla tavalla, koska puolijohteet ovat eri tyyppejä. Ainoa epämääräisyys jäi pienten jännitteiden alueelle pieni jännitteen vaihtelu. Omana ideana on myös automaattinen varauksen purku. Kun muisti heikkenee, unohtuu tuollaiset pikkuasiat, kunnes tulee muistutus sormien kautta. Testausnappi on palautuva eli kun lopettaa mittauksen, niin kytkimen toinen kosketinpari kytkee purkausvastuksen purkaen kondensaattorin varauksen. Lisäksi on johtimet, joilla voi mitata paikallaan olevia kondensaattoreita, jolloin tarvitsee irrottaa tarvittaessa vain toinen kondensaattorin johdin. Vielä odottelen hauenleukoja.
