Kun tästä radiosta en löytänyt juttua foorumilta, niin ....

Gerufon UltraFerrit 58W

Radion korjausta oli suunniteltu jo monta vuotta ja vanhoilta korjausmiehiltä oli kyselty vinkkejä ja korjausta. Yksi oli ehdottanut kaikkien putkien vaihtoa ja toinen sanoi että radio tarvitsee virittää.

Kone on hankittu 1958, työntekijän firma ERI Oy toi maahan Itä-Saksalaisia tuotteita ja toimi tukkurina.
Tämä malli oli parasta mitä rahalla sai ja se oli tietty pakko hankkia, kun n. 23 vuotias nuori mies kuunteli mielellään musiikkia.

Ja vielä tänä päivänäkin se palvelee samassa tarkoituksessa hänellä (korjauksen jälkeen tietty).

Korjausasiasta oli keskustelu jo 2010, mutta silloin vielä luotto osaamiseen ei riittänyt ja homma jäi kun epäilin kaikkien putkien vaihtotarvetta. Seuraavana keväänä sitten radio haettiin ullakkohuoneen komerosta, se oli hankala ja ahdas paikka ja tämä Gerufon oli vielä toisen vanhemman putkiradion alla. Aika paljon painoi tuo hökötys, kun kuoret on paksua puuta ja radio rautaa.

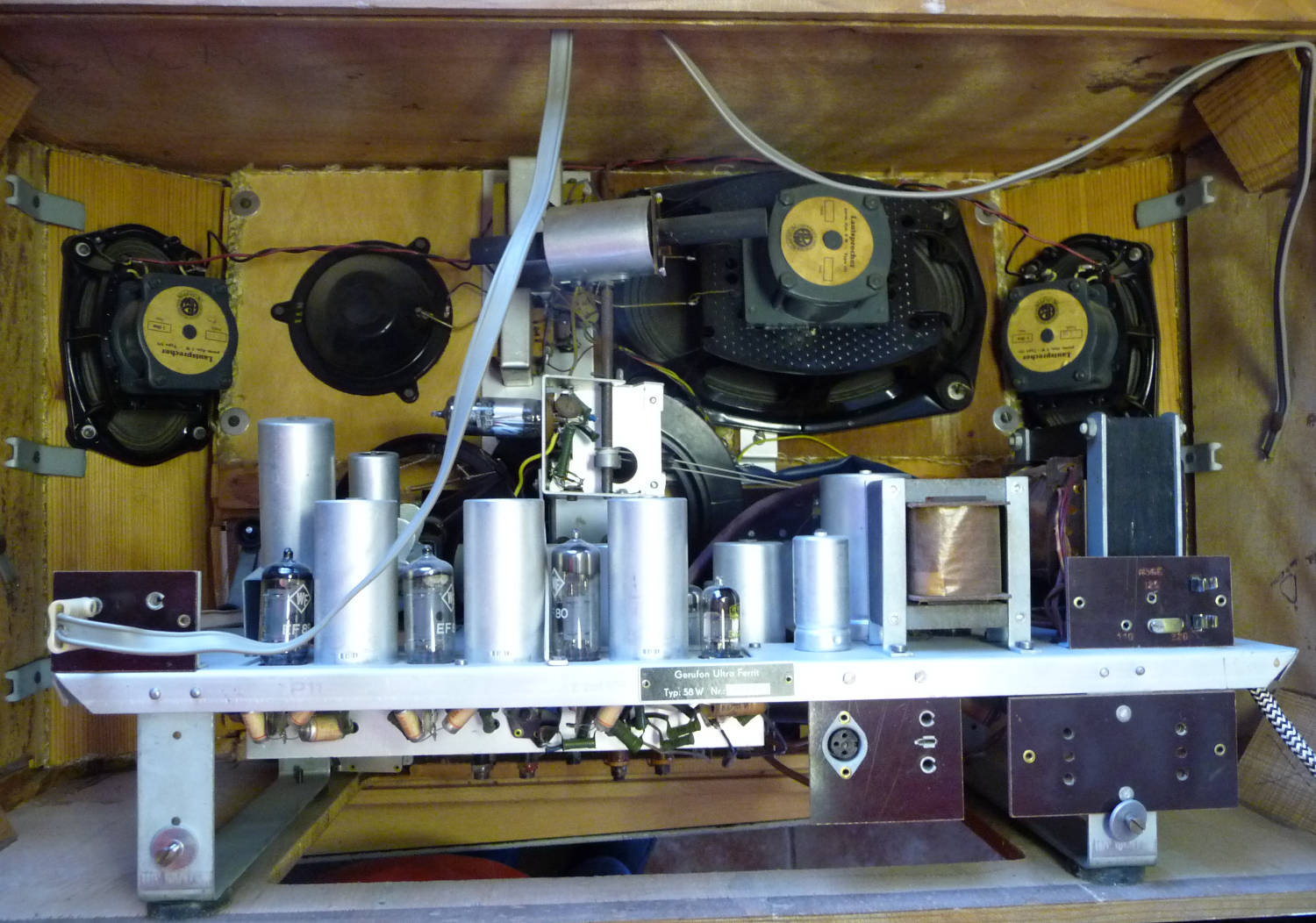

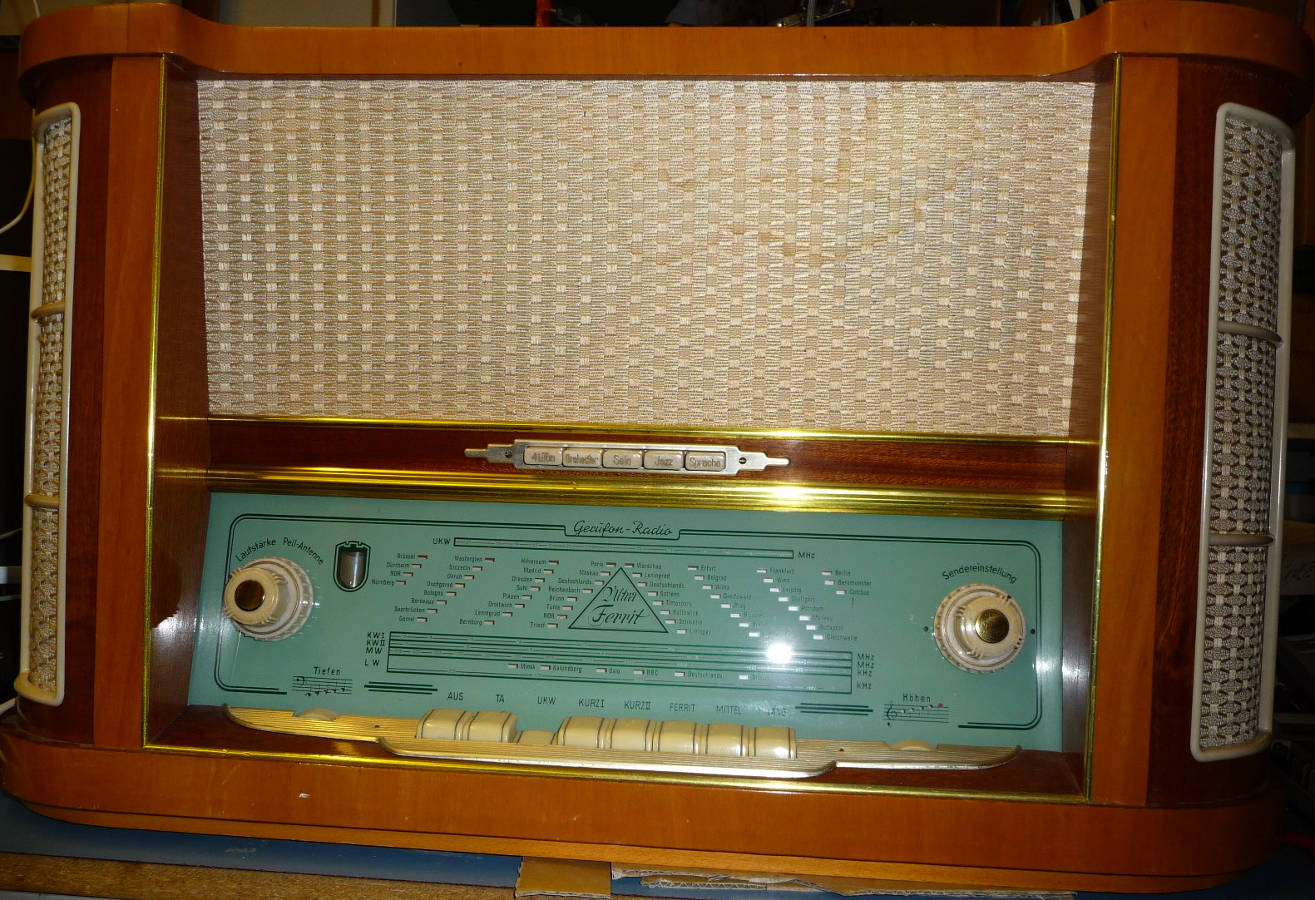

Gerufon ”Ultra Ferrit 58W”, valmistaja: Gerufon-radio Quedlinburg (DDR) (kuva).
12 Röhren-9/11-Kreis-Super mit UKW (= 12 putkea, 9/11 ”piiriä” ulan kanssa)
Nur für Wechselstrom 110/125/220 Volt (vain vaihtovirralle...)
Malli 58W, no: 28620. valmistettu: 24.3.58 (1958), olisiko no 9/2112 kpl:een sarjasta?
Laite on ollut käyttämättömänä (lue: viallisena) ainakin 15 vuotta.

Kun toin koneen ”verstaalle” rupesin sitä tutkimaan ja pähkäilemään mistä saisi kytkentäkaavion.
Ensin otin vähän suurempia pölyjä päältä pois ja luukkuja auki, sitten sisäpuolinen imurointi. Ilokseni huomasin, että pohjalevyyn olikin liimattu tuo kaipaamani kaavio – homma näytti jo paljon valoisammalta. Aikaisemmin en ollut korjannut yhtään putkiradiota, mutta yhden 10W putkivahvistimen olin kasannut TM ohjeilla ja osat sekä piirilevyn toimitti Elektrofoto Oy. (TM4/61 s. 40, 10W orkesteri ja kitaravahvistin neljällä putkella. (ECC 81, ECC 82, 2 * EL 84 ja etuvahvistin tuli myöhemmin myös)

Jo melko pian selvisi, että virtalähdepuolella on häikkää ja hehkut kyllä toimi paitsi tasasuuntausputkessa.
Vaihteistossa oli myös jotain, kun Ulan viritys ei pystynyt löytämään asemia – osoitin ei liikkunut - narut kuitenkin kunnossa.

Kun rupesin netistä hakemaan juttuja, törmäsin melko pian tälle sivustolle (SRHS-foorumi) ja rupesin lukuhommiin. No foorumilta ei löydy yhtään mainintaa (1) Gerufon-merkkisestä radioista, joten täytyi ottaa oppia toisista merkeistä ja tietty myös saksankielisiltä sivuilta.

Ekana vaihdoin virtalähteen konkat ennen tasasuuntausputkea, kun Y-konkkia oli ”hyllyssä” ja sitten mittailin noita muita kondensaattoreita ja löysinkin yhden huonon elektrolyytin etuasteiden syöttölinjasta. Kaaviosta katsoin anodilinjan pienet ”pikikonkat" ja lyytit. Pääteputken katodivastus oli käynyt kuumana, niin että arvoa ei enää näkynyt – sielläkin siis remontoitavaa. Radiota oli näemmä korjattu aiemminkin, löytyi yksi punainen vastus joka oli ainakin 15 vuotta tätä radiota vanhempi – vaihtoon.
Tilasin 17 kpl. konkka ja EZ81 tasasuuntausputken sekä pari vastusta ja sitten kolvi käteen ja hommiin. Kondensaattoreina käytin Malloy 150 10%, Dijon 10%, ICEL 1 % pötköjä.

Muuten vastukset ovat malliltaan samanlaisia kun joissakin saksalaisissa radioissa ennen II M-sotaa. (kuva)

Kun osat oli paikoillaan ja vielä vähän tarkistuksia - oli sähköjen aika.
Aluksi radio soi huonosti ja näköviritysputki oli erittäin himmeä. Annoin toosan levätä ja uusi yritys parin päivän päästä, noin 3 tunnin kuuntelun jälkeen äänin alkoi parantua – hyvä ja taas lepoa pari päivää, kun kaikki osat olivat olleet käyttölämpöisinä niin enimmät kosteudet olivat jo haihtumassa.

Sähkötarkastuslaitoksen hyväksyntä löytyy vain mallille Ultra-Exquisit 57W. Tälle mallille hyväksyntä myönnetty lokakuussa 1957.

Tarkistapa onko radion takaseinässä STL:n hyväksyntätarraa lainkaan. Laittaisitko kuvan takalevystä.

Jorma

Oikeastaan en tarvitse kuvaa, vaan varmistuksen siitä, pitäisikö tämä malli löytyä STL:n hyväksyttyjen laitteiden luetteloista. Jos sininen tarra on takalevyssä tai löytyy jälki sen olemassaolosta, niin tässä tapauksessa toivoisin saavani vähintään luokkaa 1 Mb olevat kuvat edestä takaa sisältä ja komponentti puolelta.

Jatkan joka tapauksessa STL:n hyväksyntätietojen kaivelua arkistoista. Luetteloon olen jo saanut vuodesta 1933 vuoteen 1965 reilun 4000 laitteen hyväksyntätiedot.

Jorma

Jorma Raita kirjoitti 22.10.2015 klo 14:17:20:


Tämän vuoden 1957 mallisen radion STL:n hyväksyntätiedon yhteydessä on mainittu pääedustajaksi Radiotuonti Oy.

Koska tuon viesiketjun alun vuoden 1958 radiomallin takaseinästä ei löytynyt STL:n hyväksyntätarraa eikä luetteloissa tälle tyypille löydy mainintaa, on radio tuotu maahan muun tuonnin yhteydessä.

Olisiko niin, että mainitsemasi työntekijän firma ERI Oy toi Itä-Saksasta joitakin radioita muun tuonnin yhteydessä omille työntekijöilleen.

Jorma
