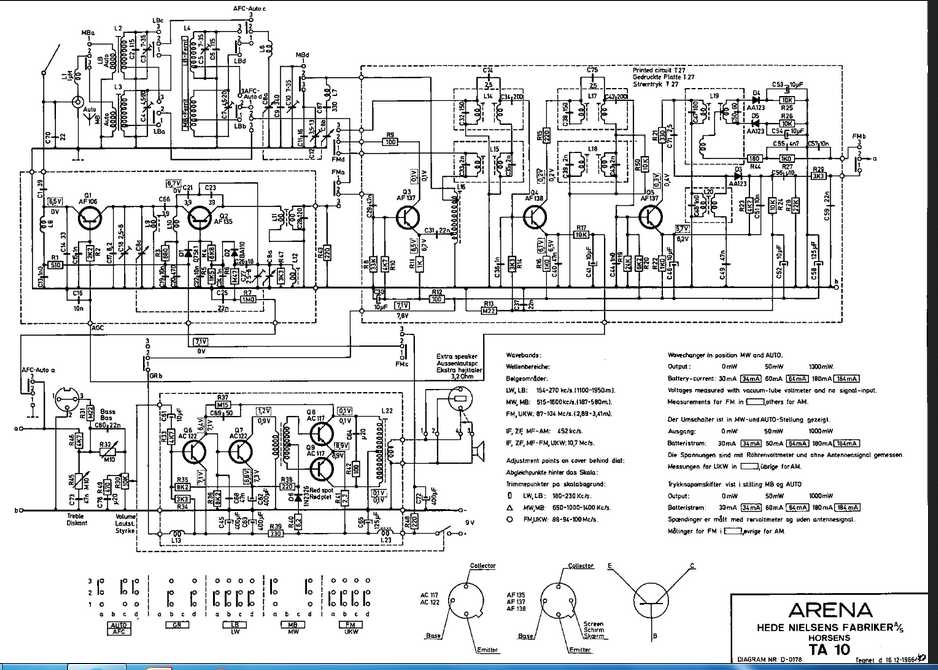

laite sisältä ja kytkis ... epätarkka versio (Huom yllä oli linkki,josta voi imuroida paremman)

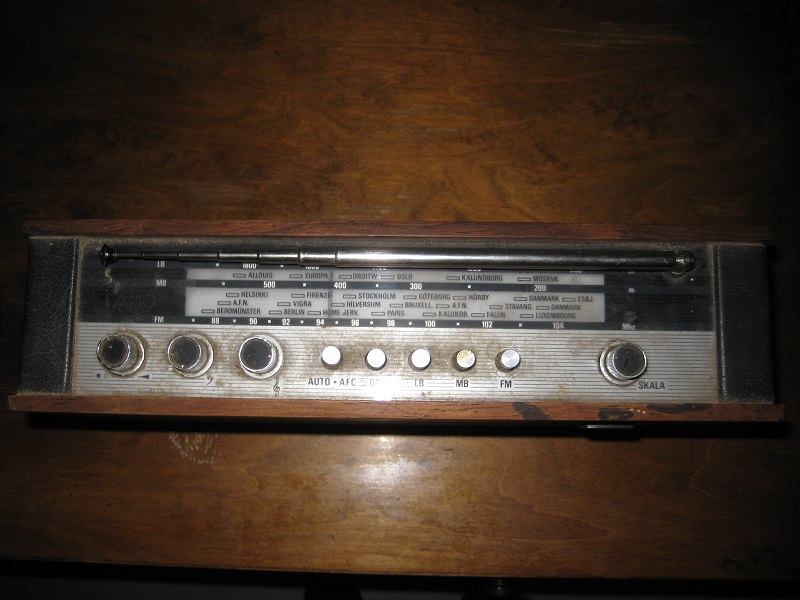

Samanlainen Arena tarttui käteen tänään, tästäkin on antenni poikki.

Antenni oli sittenkin tallella ja ehjä, oli vaan painettu liian syvälle koteloon.  Kovin likainen on hän, säätökonkan akselikin tuntuu olevan jumissa.

Mahtaakohan olla sisältä yhtä törkyinen?

oh1feb kirjoitti 19.09.2015 klo 21:31:58:


Kappas!  Enpä olis uskonut.

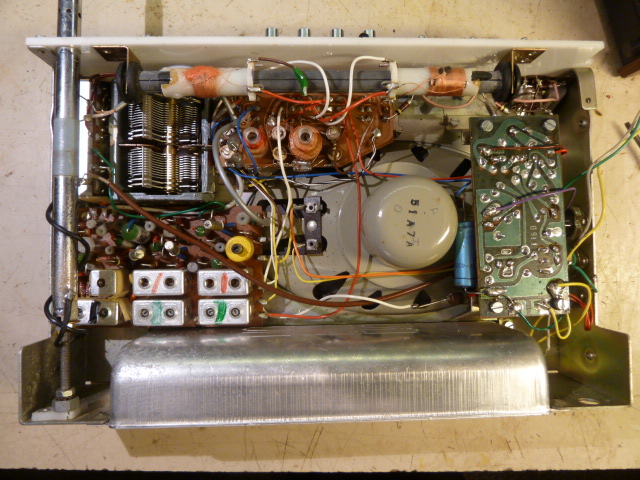

En ole vielä edes avannut, saati kokeillut.  Täytyy kyl siivoilla ensin.

Laitetaan nyt toinenkin...

Hyvin toimii, potikat ja kytkimet piti putsata ja voidella, ei sen kummempia.  Äänen sävy on pienillä voimakkuuksilla tummahko,  lienee enemmän ominaisuus kuin vika?   Noh, eipä ole omat korvatkaan enää priimaa kuuntelultaan...

Kumpparilla kuvattu video/audionäyte: https://www.dropbox.com/s/j04jwn3r5viqunl/ARENA%20TA-10.mp4?dl=0

paavojaelvis kirjoitti 04.10.2015 klo 08:59:09:

Onkohan Arenat kaikki vähän tummasointisia, minulla on TA 12, joka muuten toimii hyvin, mutta ääni on ummehtunut vaikka diskantit täysillä.
Konkat kyllä myös vaihdoin, tässä oli muutama huono, mutta ei se ääneen kirkkauteen  vaikuttanut, ei.

BEO: n laskutikkuradioissa on paljon parempi ääni!

Tuo diodi ei siinä kauaa kestänyt noita virtoja. Laitoin kokeeksi trimmeripotikan(niinkuin noissa muissa yleensä on) tuolla laite taas toimi, mutta vaati ylisuuren virran jotta tuo värähtelyherkkyys väheni muttei poistunut kokonaan. Seuraavaksi vaihdoin päätetranssit ym kaiken muun paitsi päätemuuntajan ja kaiuttimen. Mikään ei muuttunut. Palasin takaisin lähtöarvailuun tuosta kaiuttimesta. On näköjään 3,2 ohmia kaaviossa. Eipä ole tuollaista ennen tullut vastaan? Liekö miten yleisesti käytetty? Tarkempi kaiuttimen reunuksen tarkastelu osoitti sen olevan varsin haperoa.Ei kuitenkaan rikki mistään. Aika näyttää miten tyhmiä tuli tehtyä, mutta laitoin tuon reunuksen vahvikkeeksi liimapuikosta kierroksen. Tuo vakavoitti kartion liikettä ilmeisesti sopivasti(ainakin toistaiseksi) kun minkäänlaisia värähtelytaipumuksia ei enää ole kuulunut. Laitoin myös tuon stabilisaattorin takaisin ja kaikki näyttää toimivan. Virrat on nyt kaavion mukaiset.
Olen jotenkin päätynyt sellaiseen mielikuvaan, että tuo löysä kartio olisi kaiken syynä? Kartion liike olisi ollut liian laaja eikä se olisi enää ehtinyt palata takaisin oikeassa ajassa ja niin soppa olisi valmis ja seurauksena pääteasteen värähtely? Tuossa vaiheessa huomasin kanssa selvän virtapiikin kun mittarin 200 ma´n sulake meni välittömästi.
