Terve,

Työn alla on tällä kertaa Harmon 686W. Radiossa oli heikkoa ja säröistä eloa jo alunperinkin, mutta paperikondensaattorisavotan jälkeen apparaatti alkoi soida jo paremmin. Ongelmana on olematon diskanttitoisto. Sitä ei ole ollenkaan, vaikka diskanttisäädin on ääriasennossa. Säätö kyllä taitaa toimia, sillä kun diskanttipotikan kääntää minimiin, ääni muuttuu - mikäli mahdollista - vieläkin sameammaksi.

Olisiko kenelläkään tähän apparaattiin kytkentäkaaviota?

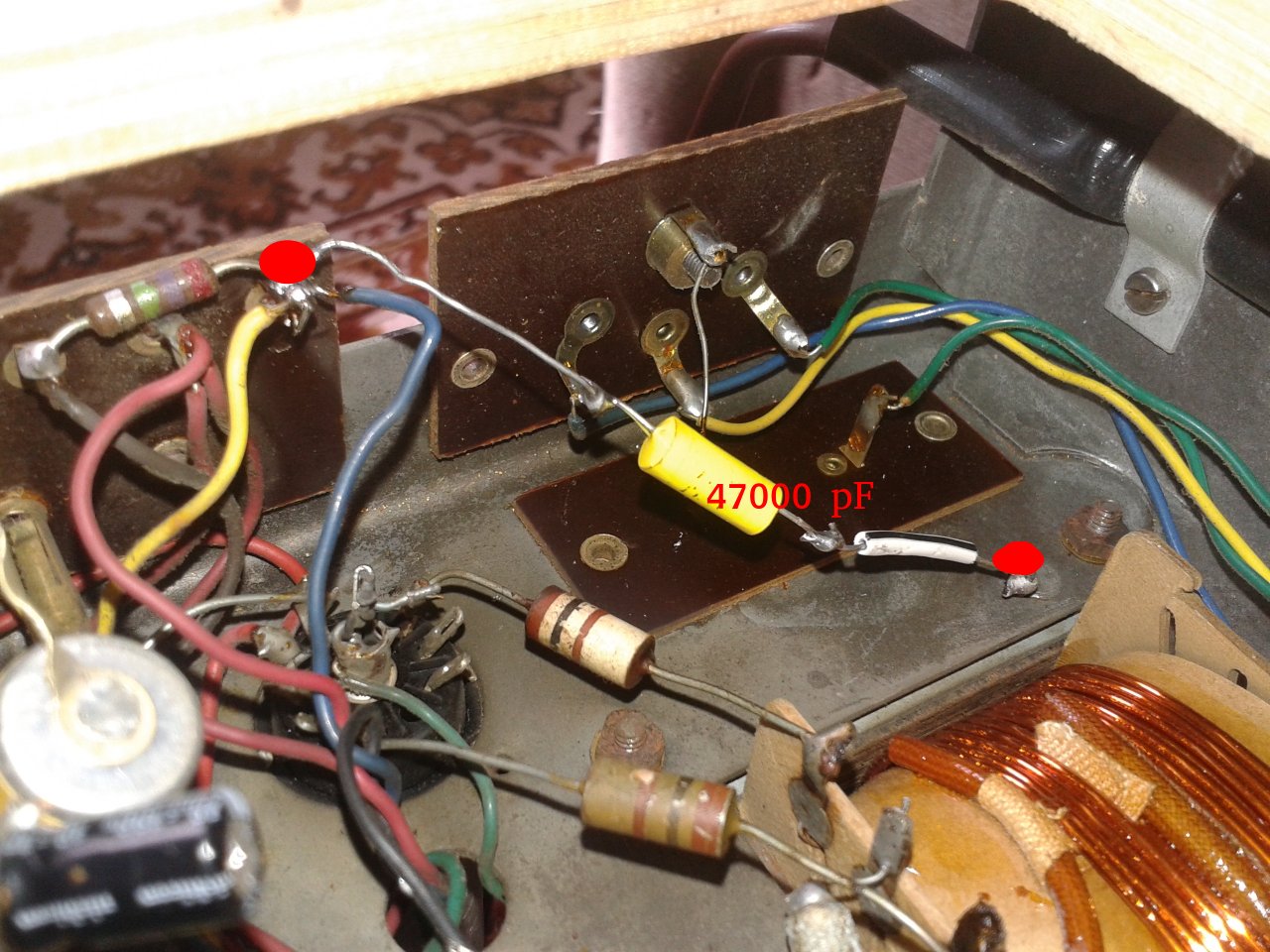

Mikäli tulkitsin oikein, diskanttisäätö on toteutukseltaan hyvin yksinkertainen. Potikan kaksi korvaa on juotettu maahan, ja kolmannesta säädöstä lähtee 25000 pF:n konkan kautta johto EABC80:n anodille. Säädintä avattaessa korkeiden äänten pitäisi johtua konkan kautta maahan.

Tässä on muuten mielenkiintoinen ula-etuaste. AM- ja ULA -alueilla käytetään yhteistä virityskaksoiskondensaattoria. ULA -puolella ei siis ole variometriviritystä tai muutakaan, vaan AM-kondensaattori hoitaa molemmat. Etuasteessa ULA:lla on tavalliseen tapaan ECC85 ja AM:lla ECH81. Hyvin tuo vaikuttaisi kuitenkin toimivan.

Oletko tarkistanut, että uusien konkkien arvot varmasti ovat oikein?
Vanhojen konkkien merkinnät ovat toisinaan hankalasti tulkittavia.

Jari

Heip,

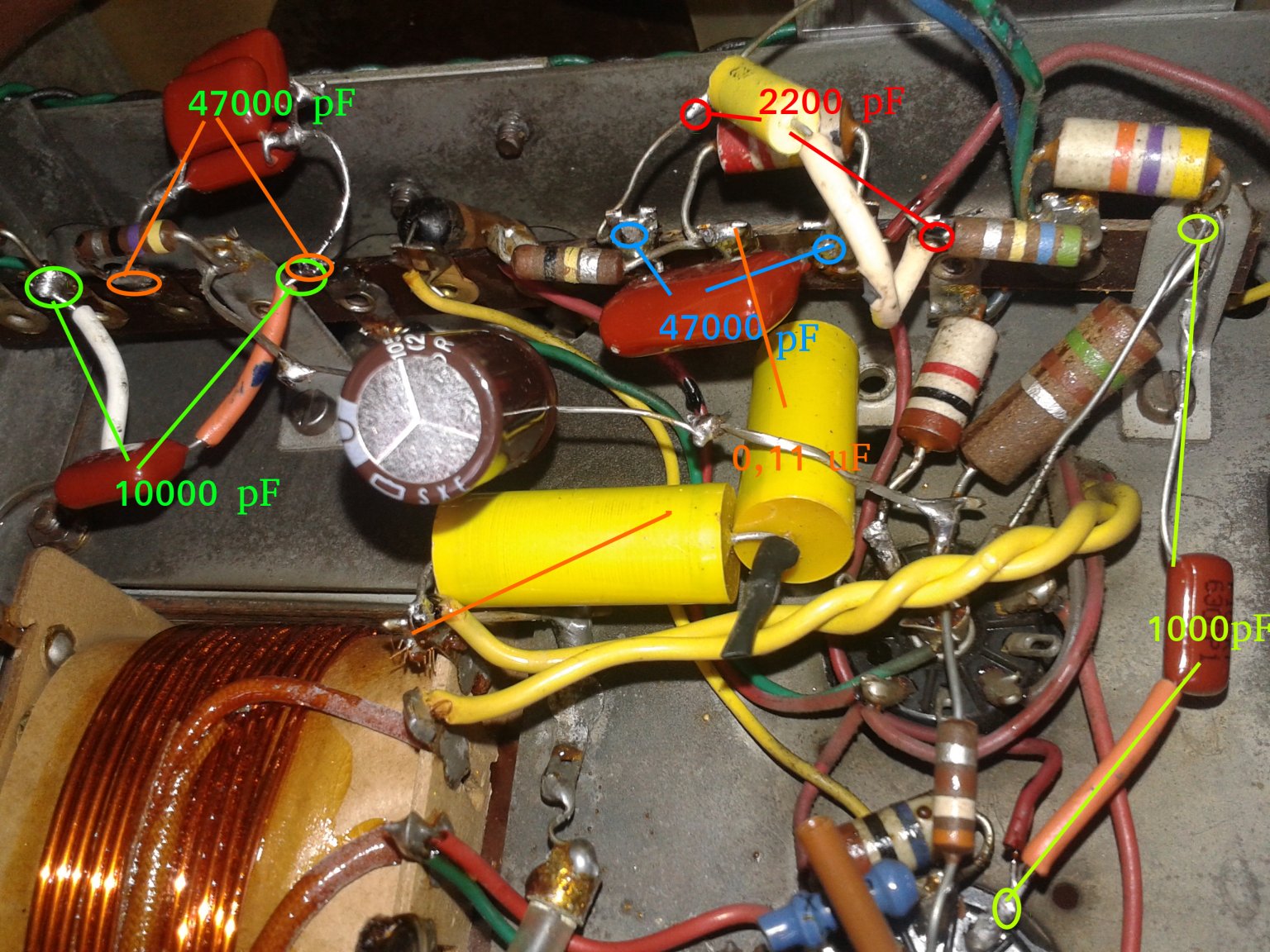

Olen käynyt läpi tekemiäni osamuutoksia sekä vaihtanut paperikonkat. Kokeilin irrottaa konkka kerrallaan, josko virhe-/ vikapaikka olisi näin löytynyt. Ääni oli ja on edelleen samea. Triodin anodilla olevan 1000 pF:n konkan olen uusinut sekä koittanut  toimintaa myös ilman ko. konkkaa - ei vaikutusta. Pientä pientaajuusosasta lähtöisin olevaa verkkohurinaa lukuun ottamatta (poistin verkkovirrasta radion maahan suoraan kytketyn häiriönpoistokonkan, tästä todennäköisesti johtuu brummi) äänenvoimakkuus- ja bassosäätö toimivat ja ääntäkin lähtee - kovin sameaa vain sellaista.

Timo, voisitko mahdollisesti ottaa kuvaa pientaajuusasteen kytkennöistä, niin voisin tarkistaa, etten vain ole juottanut joitain konkkia väärin. Varmasti aika pieni vika kuin näinkin asiallisesti toimii - harmittavan turhauttavaa laatua oleva vika vain...

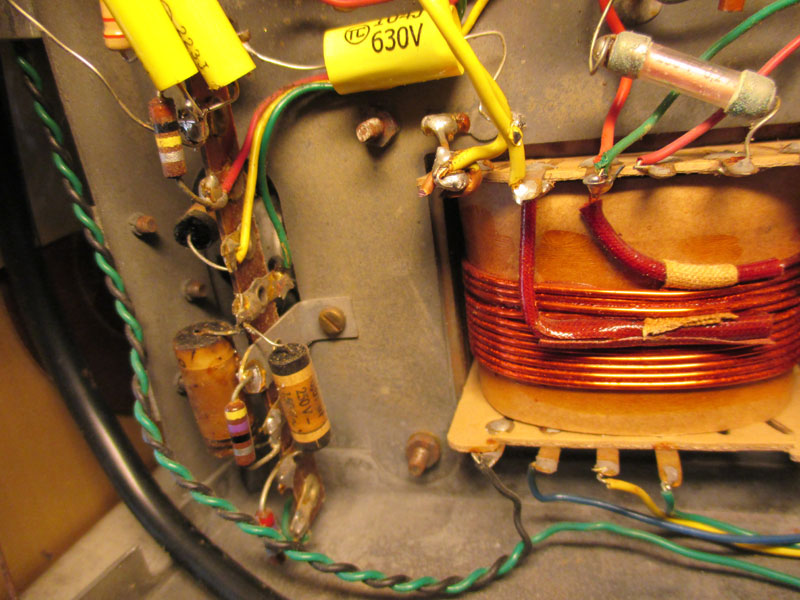

Toinen kuva

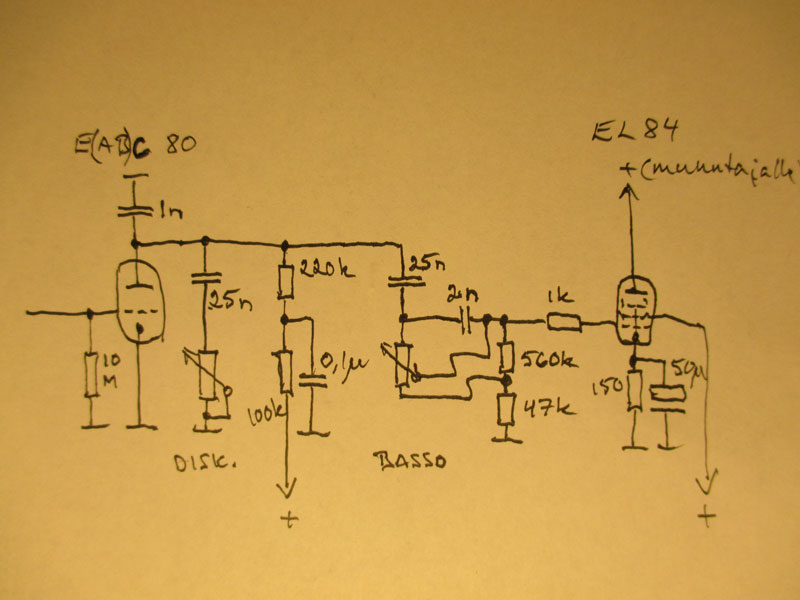

Aika monessa vanhemmassa radiossa äänen sävynsäädöt toimivat pelkästään vaimentavasti, siis maksimiasennoissaan toistokäyrä on suora ja kun sävynsäätöä käytetään on mahdollisuus pelkkään vaimennukseen. Tästä Harmonista en tiedä, näistä ei taida kytkentäkaavioita olla yhtään liikkeellä. Sitten vielä entisinä aikoina kansan toistokäyrämaku taisi olla tumman puolella joten suorakin toistokäyrä lienee ollut diskanttiköyhä.

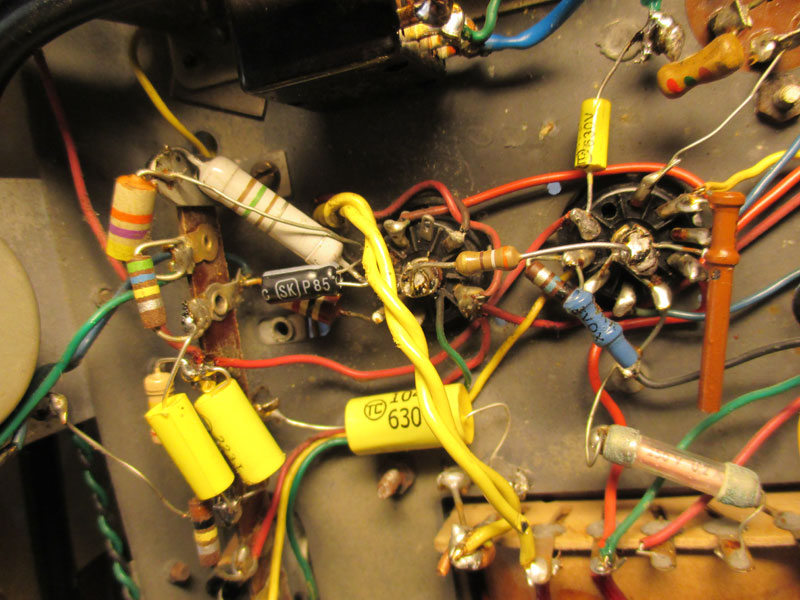

toinen

Olethan tarkistanut, että äänen sameus tulee todellakin pienjaksovahvistimesta?
Oletko tarkistanut kaiuttimen kunnon?

Timo L.

Meneekö tosiaan EABC80:n triodiosan anodilta 1 nF kondensaattori maihin? Tuo kyllä tappaa diskantit mainiosti. Joku tarkoitushan sillä on, ei noihin yhtään turhaa komponenttia ole asennettu. Mutta konkan arvoa voisi koittaa pienentää ja sitten taas pienentää jos mitään hälyyttävää ei kuulu. Joku 330 pF voisi olla hyvä aloitus?
