Normaali aihe magneettisen äänirasian esivahvistin (Luettu 3422 kertaa)
pekmatval
God Member
*****
Poissa



Viestejä: 2012
magneettisen äänirasian esivahvistin
09.06.2015 klo 00:03:09
Tulosta viesti
Olisiko jollakin hyvä ja simppeli kytkentä tiedossa. Nopeasti tehtävissä oleva olisi haussa . Ei tarvi olla ihan parasta hifiä.
Trankuilla / operaatiovahvarilla.

Sivun alkuun

IP kirjattu

Maja
God Member
*****
Poissa


SRHS 478

Viestejä: 3372
Sijainti: Lounais-Suomi
Re: magneettisen äänirasian esivahvistin
Vastaus #1 - 09.06.2015 klo 00:22:28
Tulosta viesti
Laitoin yv:tä...

Markku  Hymiö

Sivun alkuun

IP kirjattu

artosalo
God Member
*****
Poissa



Viestejä: 2663
Sijainti: Perniö
Re: magneettisen äänirasian esivahvistin
Vastaus #2 - 09.06.2015 klo 10:08:24
Tulosta viesti

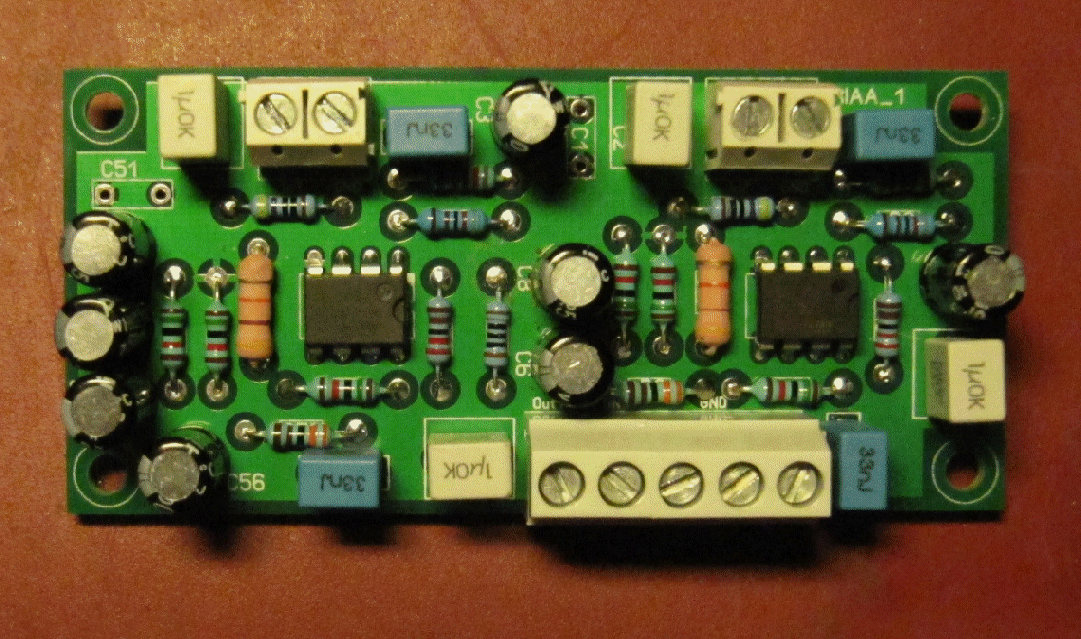

Tällainen RIAA-piirilevy on tullut tehdyksi ja muutama kpl. vapaana.
Kytkentä perustuu oheiseen Applicatiion Note:en :http://www.ti.com/lit/an/snoa586d/snoa586d.pdf

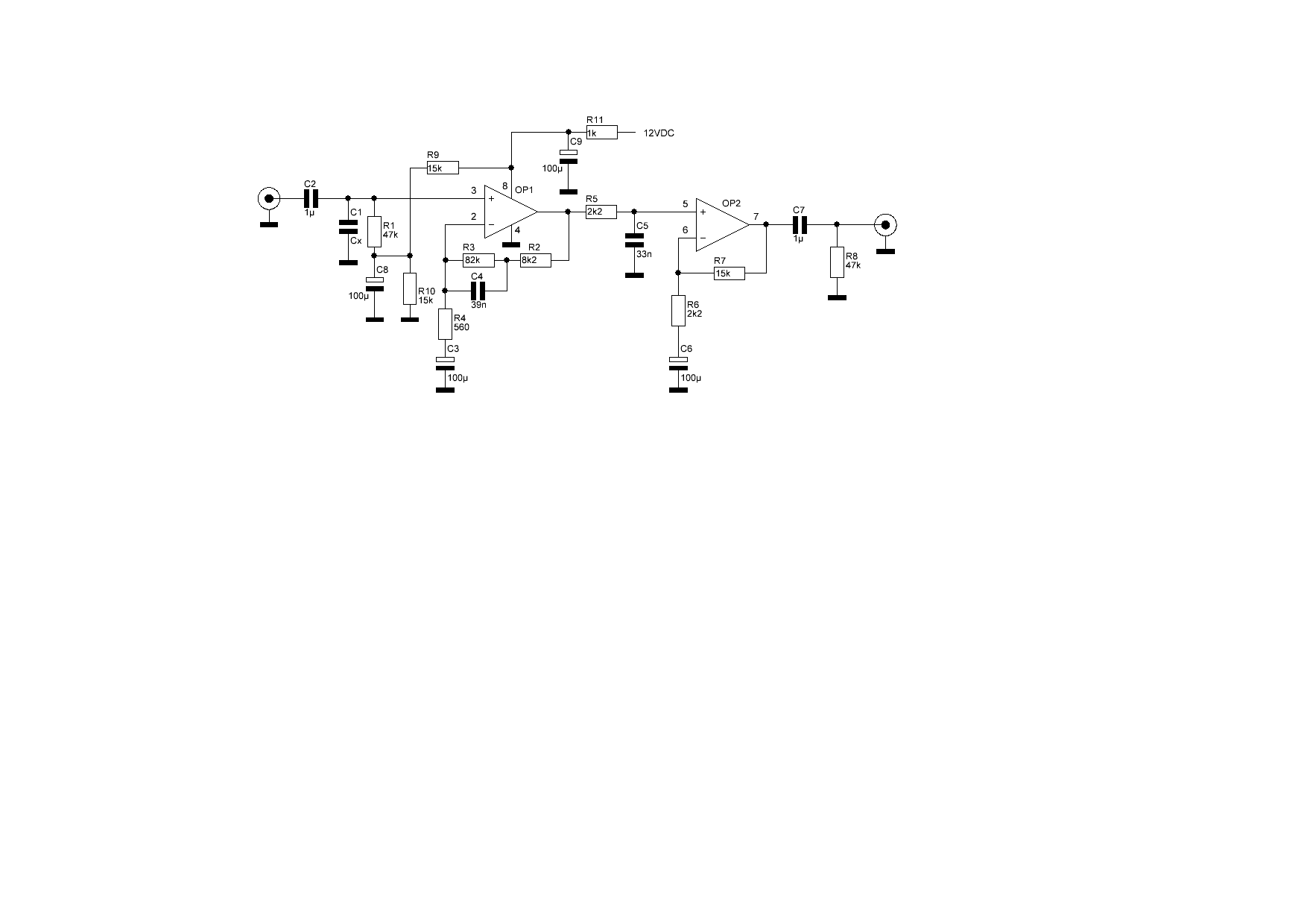

Muutin kytkennän yksipuoliselle jännitesyötölle. Sopiva käyttöjännite on 12...15 V. Kortilla siis molemmat kanavat, skemassa vain yksi.
