Hei!

Olen uusi nimi täällä ja rekisteröidyin vähän aikaa sitten.

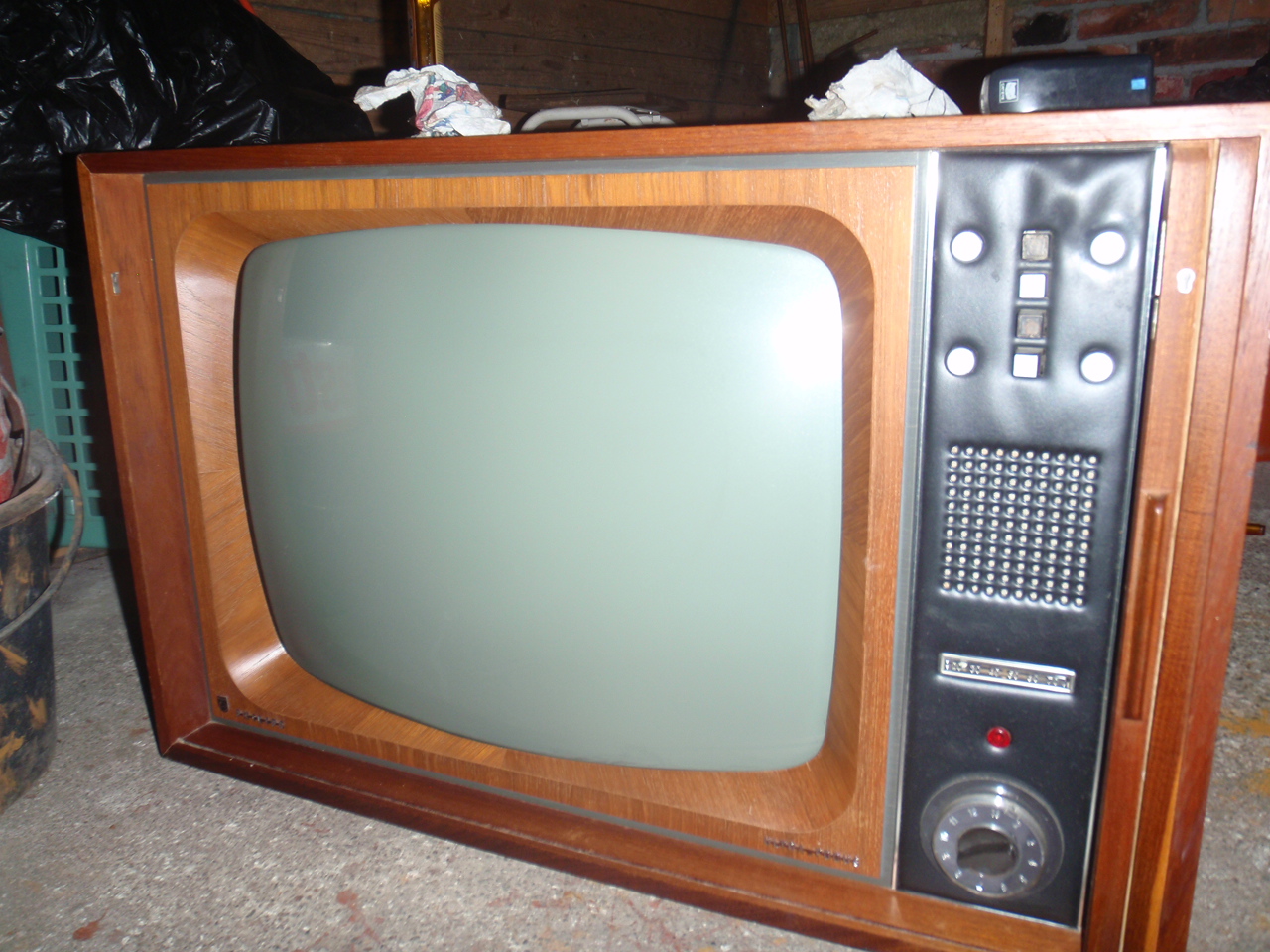

Tälläisen mustavalko vhf telkkarin satuin löytämään kierrätyskeskukselta. Tv:ssä on sivusta vedettävä "ovi" ja ilmeisestin putkien esilämmityksestä kertova punainen merkkivalo.

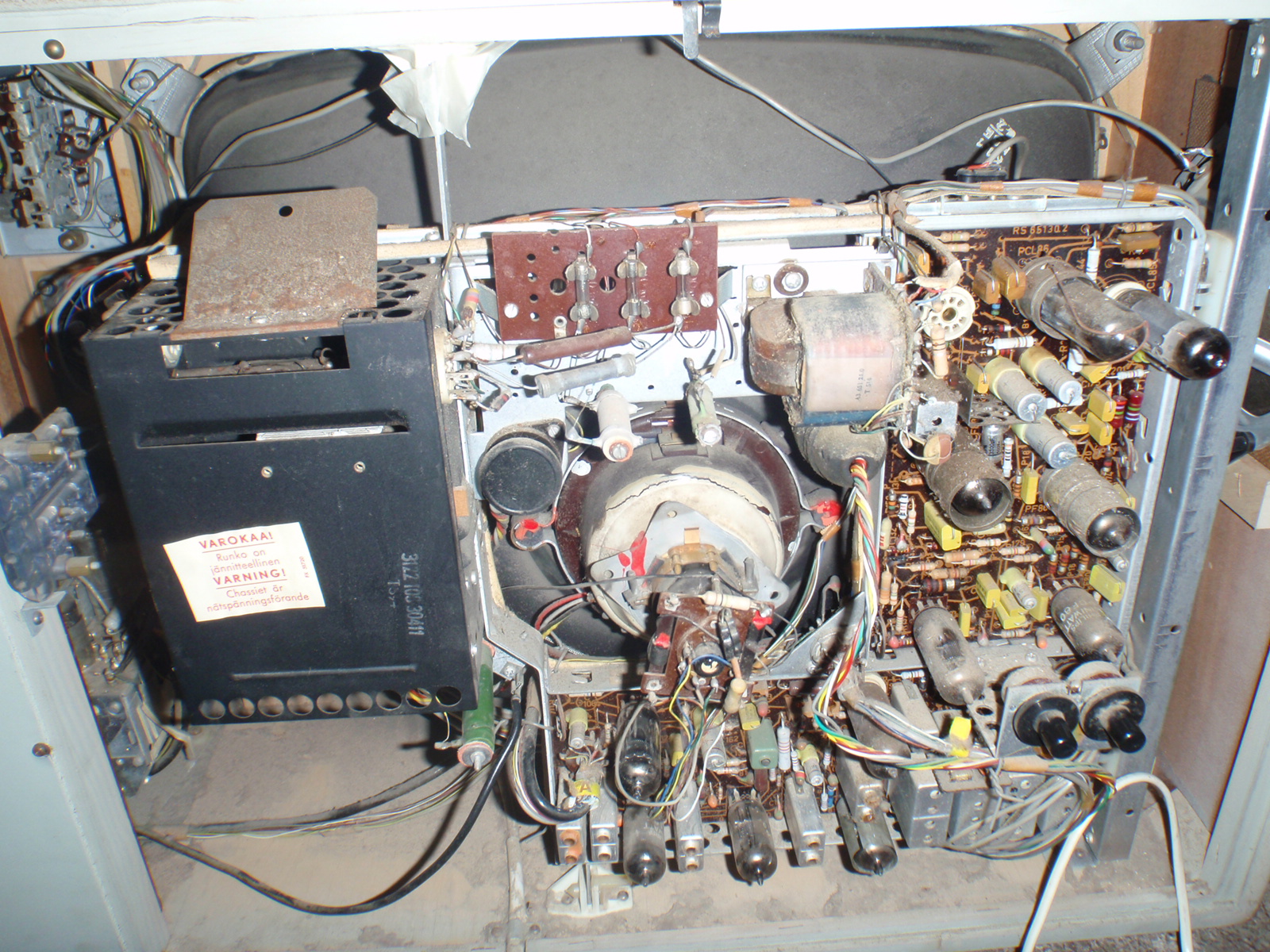

Pikaisen tarkastelun jäljiltä huomasin, että juovapäätteen booster konkat ovat joskus kiehuneet ja putkikarttaan merkitty PCL 85 on imaissut ilmaa sisuksiinsa. Juovamuuntajan vieressä olevaputki PL500 on korvattu PCL 604:llä, sekä Py 88 on jossain tärähdyksessä mennyt säpäleiksi telkkarin pohjalle . Olisi mukava tietää tästä tv:stä lisää ja saattaa se katselukuntoon asti. Google ei tuntunut mallia tuntevan, joten lienee harvinaisempi. Tämän sisarmallista on ollut joskus keskustelua täällä:

http://www.radiohistoria.fi/cgi-bin/yabb2/YaBB.pl?num=1278504045

Jospa joltain löytyisi jopa kytkentäkaavio (!)

"putkikarttaan merkitty PCL 85 on maissut ilmaa sisuksiinsa. Juovamuuntajan vieressä olevaputki PL500 on korvattu PCL 604:llä, sekä Py 88 on jossain tärähdyksessä mennyt säpäleiksi telkkarin pohjalle Itku ."

No onni onnettomuudessa. Noita putkia löytyne vielä kohtuu edullisesti.
Tosin PCL604 liene mikään tyyppi, ? tai en ole sellaisesta koskaan kuullut

Jos sassiksen tukiraudoista menee juotoskäsnät tuuman välein piirilevyille, ne kannattaa kaikki juottaa uudelleen lämpölaajenemisesta johtuvien katkosten takia. Näitä rautoja kun käytettiin hyppylankoina maadoituksissa. Monta kertaa tuli vastaan Philips, jossa oli mitä eriskummallisimpia oireita jotka johtuivat näistä katkoksista. Ja vaikka juotos näytti ihan terveeltä, niin se saattoi silti olla viallinen.

Jussi

Lainaus:


-Philipsissä ei mielestäni ole mitään, joka olisi välttämättä vaihdettava. Huolellinen korjaaja kuitenkin varmistaa antenniliittimellä olevien erotuskondensaattorien kunnon eristysvastusmittarilla. Viallisen kondensaattorin vuoksi antenniliitin ja sitä kautta antenni voivat tulla verkkojänniteisiksi!

-mikäli poikketuskelan liitin on irti juovapääteaste ei saa käyttöjännitettä. Jännite kiertää liittimellä olevan hyppylenkin kautta. Ilman poikkeutusta päällä oleva suurjännite polttaa mustan pisteen kuvaputken fosforiin hetkessä. Liitintä ei myöskään pidä irrottaa lennosta virrat päällä.

- tynnyrielkon voi korvata erillisillä konkilla, mutta eihän siitä välttämättä tule kovin kaunis korjaus. Miksi tynnyrielko pitäisi vaihtaa?

- elkojen toleranssi on usein -20%/+50%, joten se ei ole tarkkaa. On kuitenkin harvinaista löytää elkoja joiden kapasitanssi on nimellisarvoa suurempi. Paikallaan mitattaessa rinnakkaiset piirit voivat saada kapasitanssimittarin näyttämään liikaa.
Kunto selviää parhaiten sitten kun kuva näkyy.

- koneisto mukaanlukien sen runko on verkkojännitteinen riippuen siitä kuinkapäin pistotulppa on pistorasiassa. Korjattaessa tulisi käyttää suojaerotusmuuntajaa. Antenniliittimessä ei ole verkkojännitettä mikäli em. erotuskondensaattorit ovat kunnossa. Kondensaattorien koneiston puoleisessa päässä voi olla verkkojännite riippuen jälleen pistotulpan asennosta.

Vuosikymmeniä käyttämättömänä ollut laite olisi hyvä herätellä henkiin nostamalla verkkojännite vähitellen säätömuuntajalla.

Jari
