Tandberg 3000X kelanauhurissa on moottorikytkimen napojen rinnalla 0,047uF + 47 ohm / 630 V häiriönpoistokondensaattori. En ole nähnyt ennen tällaista konkka-vastus-komponenttia, Frakon metallihohtoinen neliskanttinen pullistunut konkka. Olen vaihtanut vastaavia muutamiin muihin nauhureihin, joissa ne ovat tummentuneet, mutta eivät ole ehtineet vielä pamahtaa pitkin seiniä.

Nauhurin skemassa kondensaattorin arvo on 0,1 uF ja siihen on piirretty myös sarjavastus 51 ohmia. Osaluettelosta en komponettia löydä.

Olisiko fiksua laittaa 47 nF suurijännitteisen pulssinkestävän polkon kanssa sarjaan 47 ohmin vastus?

Eero

Kyseiseen paikkaan käyttäisin ainoastaan X-tyypin häiriönpoistokondensaattoria. Näitä tällaisia RC-kondensaattoreita kyllä löytyy markkinoilta. X2-tyyppi varmaankin on riittävä (on suunniteltu kestämään 2,5kV transienttipiikkejä).

Kun nauhurin joystikki on lepoasennossa, katkaisee mikrokytkin virran moottorilta. Tästä seuraa, että RC-häiriönpoistokondensaattori on käytännössä verkkosyötön 0:llan ja vaiheen välissä, joten en käyttäisi muita kuin X-tyypin konensaattoria, vähintään 250 VAC.

RC-konkan arvoksi käy, joko 0,047uF+47ohm, tai 0,1uF+47ohm.

Jorma

ps. Katso löytyykö vanhasta konkasta X tai Y merkintä?

Ok, kiitos tiedoista.

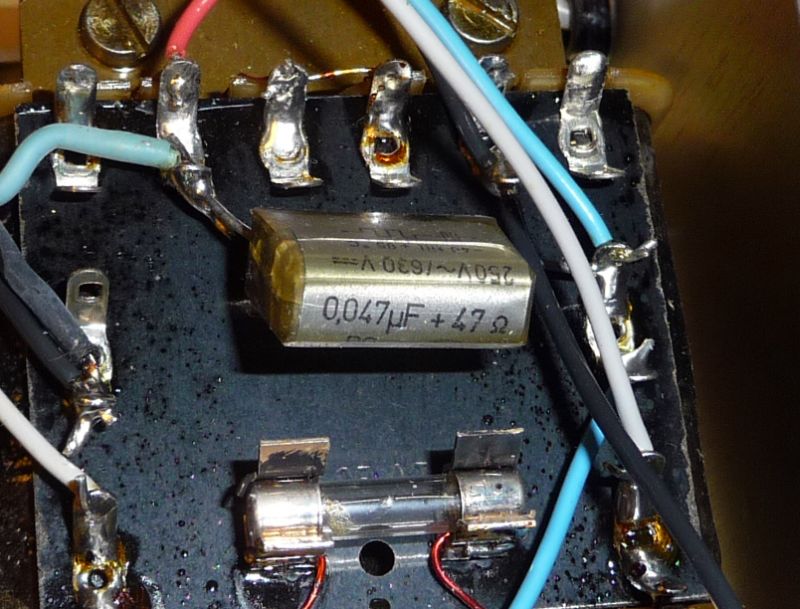

Kuvassa näkyvätkin konkan jännitetiedot.
Lämpötila-alue on - 40 till + 80 C.
Toisella puolella RC-UNIT.
Rifan malli PMR 209 M.

X- tai Y-merkintää ei ole.

Eero
