Schaub-Lorenz kelaongelma
21.02.2015 klo 15:28:39
Tulosta viesti

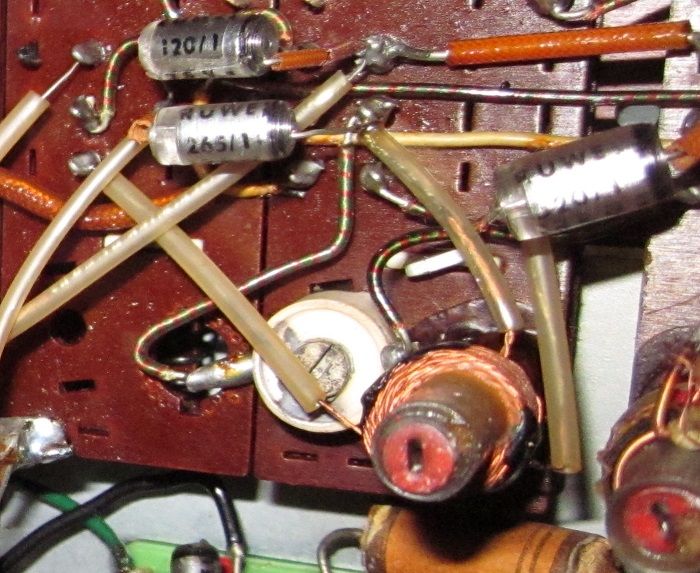

Schaub-Lorenzin  Diplomat GoldSuper 59 radiostani on kela irronnut ja yksi kelan johtimista irronnut- mutta mistä?

Kela sijaitsee MW-kytkimen pertinax-levyssä. Kelasta lähtee kolme johdinta; yksi LW-kytkimelle, toinen MW-kytkimelle sekä trimmerikondensaattorille ja kondensaattorille 265/1  125V.
Kolmas johdin on irti jostakin.

Kytkikset kyseiseen radioon olisivat nyt arvossaan, olisiko jollakin?

Tai ainakin tietoa minne johtimen juotan. Edes luupilla tarkasteltuna en löydä jälkiä mistä olisi katkennut.

Sivun alkuun

IP kirjattu

Timo Haveri
God Member
*****
Poissa



Viestejä: 2962
Sijainti: Parkano
Re: Schaub-Lorenz kelaongelma
Vastaus #1 - 21.02.2015 klo 15:43:49
Tulosta viesti

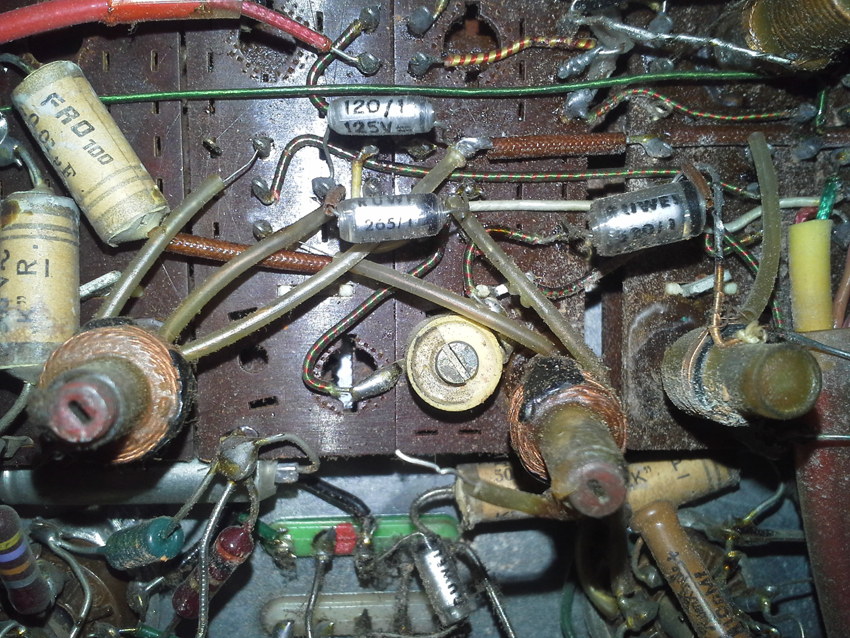

Löysin arkistoistani kuvan jossa kyseinen kela näkyy. Vaikka johdon pää ei olekaan täysin näkyvissä niin siitä näkyy kyllä minne sen pitäisi mennä. Tämä radio ei ole enää minulla mutta tarvittaessa voin käydä vielä varmistamassa minulla olevasta Tefag Savoy 59 radiosta (mikäli se on sama kone?).

Timo

Sivun alkuun
WWW
IP kirjattu

vesa.k
Full Member
***
Poissa


SRHS

Viestejä: 170
Re: Schaub-Lorenz kelaongelma
Vastaus #2 - 21.02.2015 klo 16:43:20
Tulosta viesti
KIITOS Timo!
Miten ihmeessä jollakin on arkistossa juurikin tuosta kohtaa kuva Järkyttynyt
Konkan alla on tosiaankin juotospiste jonne johdin menee.

Mikäli vielä löytyy jostakin vastaisuuden varalle kytkis ko radiosta niin kiitollisuuteni vain kasvaa.

Sivun alkuun

IP kirjattu

Timo Haveri
God Member
*****
Poissa



Viestejä: 2962
Sijainti: Parkano
Re: Schaub-Lorenz kelaongelma
Vastaus #3 - 21.02.2015 klo 17:22:28
Tulosta viesti
vesa.k kirjoitti 21.02.2015 klo 16:43:20:
Miten ihmeessä jollakin on arkistossa juurikin tuosta kohtaa kuva Järkyttynyt

Kuvaan aina kaikki radiot jotka olen korjannut niin, että kaikki mahdolliset paikat ovat jollain lailla näkyvissä. Ei koskaan tiedä milloin kuvia tarvitaan Silmänisku

Timo

Sivun alkuun
WWW
IP kirjattu
