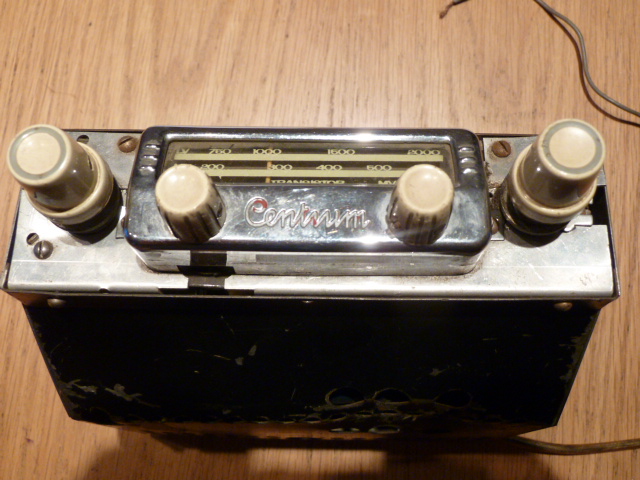

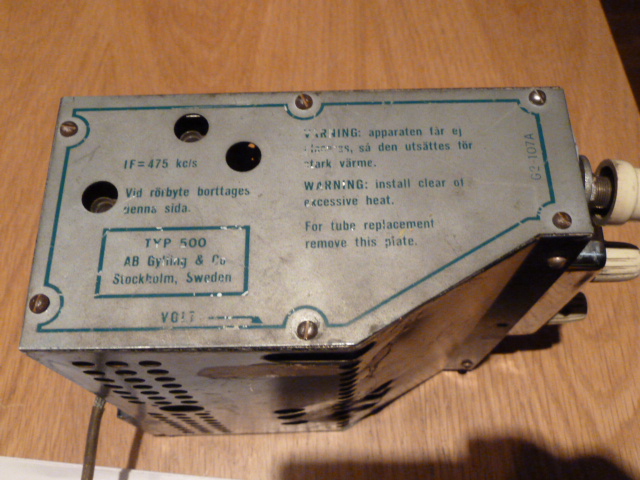

pari kuvaa lisää ...

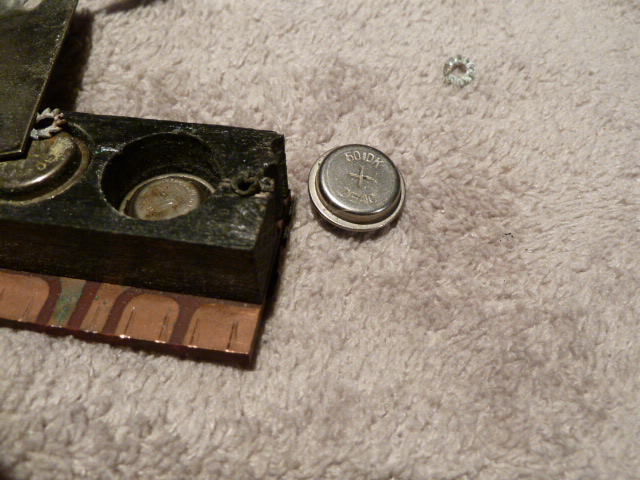

DEAC 50 DK on ladattava nappiakku, todennäköisesti NiCd kenno. Niitä on käytetty mm. Ihagee kameroiden valotusmittareissa.

Eero

Minulle tuli ensimmäisenä mieleen, että napit ovat elohopeaparistoja.

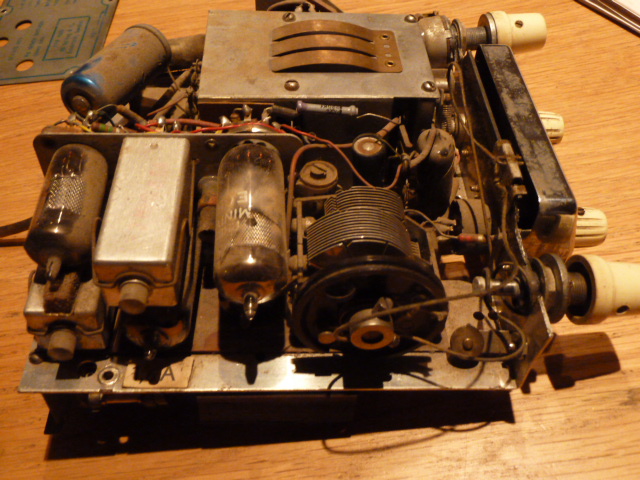

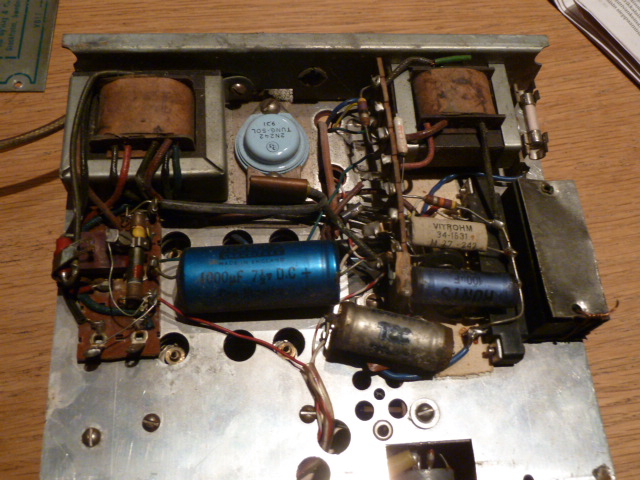

Hienoa, että osien (batterien) malli selvisi. Käyttötarkoitus ratkeaa varmasti vielä joku päivä. Olen jahdannut ko radiosta tietoa ainakin tunnin netissä surffaten. Tuo valmistava firma on kyllä tunnettu. Kytkentäkaavion koitan saada ennen korjauksen aloittamista.  Putkista ei kaikista saa selvää ... varmasti siellä on EF89, EF97 ... epävarmat: ECH8x ja EBF8x.   Se iso trankku saattaa olla jännitettä nostavan powerin kytkinkomponentti.

väliaikatietoa. Sain lopulta Ruotsin Radiomuseet'ilta tiedon, että ovat läytäneet kytkiksen. Pyysivät vaivoistaa 100Sek rahaa, jonka ilolla maksoin. Nyt odottelen kaaviota.

nyt tuli kytkis.  Onpa ihmeellinen 'viritys'.  Transitoreja on käytetty pientaajuus vavistimena. Ne ihme 6V nicd akut lienevät tarpeen vain 6V käytössä?  Täytyy kytkeä virtaa peliin.

Nyt on vehje korjattu. Kaksi elkoa olivat hyytyneet. Ensimäinen: C11 (100uf 15V) oli oikarissa ja esti anodinännitteiden nousun. Toinen: C25 (6uf ) oli menettänyt kapasitanssinsa ja pt signaali ei edennyt pääteasteelle. Nyt 'rähisee' ... hiukan kuului ääntäkin. testailin kellarissa ja antenninna oli 1,5m johtoa. Lähinnä kuului kaikenlaista kohinaa ja rätinää ... taajuusalueet ovat MW MW ja LW. Anodijännitteet ovat todellakin kytkinkaavan mukaiset 10V ja 5,6V.  Käytin laitetta 12Vlla ja tien 12v kykentöjä vastaavat yhdistykset jännitteenvalintamodulissa 8+9 ja 1+2.  sitä ihmeellistä nicd- viritystä ei tarvitse 12V käytössä.

Miten voisi testata, että onko radio oikeasti kunnossa? Pitäisikö kotelon peltit olla päällä testatessa?  Pitääkö ottaa radio jonnekin kauaksi sivityksestä... paikkaan, jossa ei ole häiritsevä laitteita?

Tuossa aiemmin aprikoin diodin L2 virkaa.  Nyt se taisi selvitä. Ko diodi vetää kantaa sopivasti alas (tehden kantavirtaan biasoinnin) apunaan R25, lamppu G1 ja R23, R24.  Sen mitä kohinaa kuuntelemalla sai selville, niin Kyllä vahvistimesta lähtee ääntä ihan kohtuudella.

Niistä hurinoista vielä kysymys. Voiko jokin radion oma osa kehittää hurinat, joita kuuluu siellä täällä asemienkin välissä? Ne hurinat on korkeataajuisen häiriön kuuloisia ... ei siis PT osan tekeleitä.

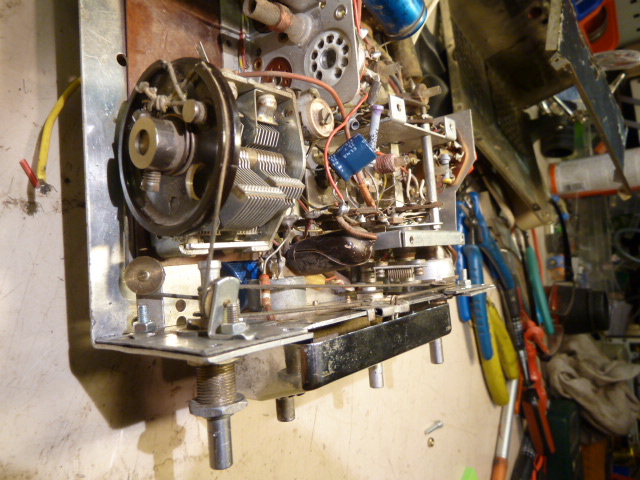

... sitten alkoi etuseinän korjaaminen. Olisihan tuon voinut tehdä kokonaankin uusiksi, mutta olisihan siinä ollut riski, että jokin hajoaa matkalla. Siispä päätin 'parsia' kotelon mekaanisesti toimivaksi käyttäen alkuperäisiä osia. Rakensin seinän taakse tukevat palikat (1mm peltistä), joilla osat kiinnityvät ruuvien avulla toisiina. Pujottelin narut paikoilleen ja sain asemien säädön toimimaan. Puhdistin myös asteikkolasin sisältä (tomua oli paksu kerros) .    Seuraavaksi kasaan kotelon pääle ja radio saa jäädän museoesineeksi. Hieno laite.

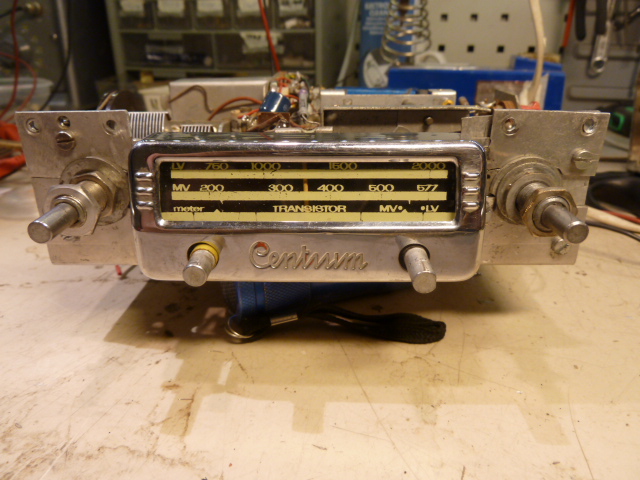

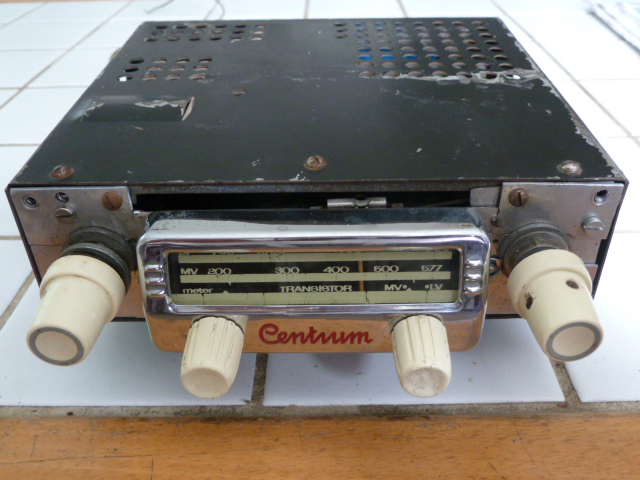

Tässä kuva valmiista Radiosta ...
