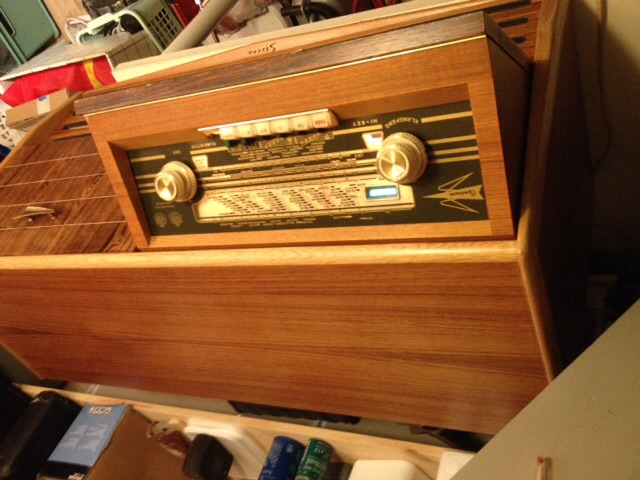

Kannattaa korjata talteen, onhan se aika tyylikäs radiokaappi.

Eiköhän täältä foorumilta apujakin löytyy kunnostamiseen.

Jorma

No niin, radion raahasin kotiin. Oli yllättäen kotelo huonommassa kunnossa, mitä luulin. Radion päällä on varmaan kasvatettu pelargoonioita. Ilman ruukkua. No, viilussa on onneksi pari mm hiontavaraa.

Avasin kotelon, putsasin hieman, vaihdoin jännitteen 240 ja kokeilin virtaa päälle. Ei mitään. Ei onneksi edes savua.

Tavaraa kyllä tulee muuntajalle asti, mutta oliskohan tuo muuntajan kyljessä oleva metallikieli lämpösulakkeen osa ? Siitä puuttuu ilmeisesti se varsinainen sulakeosa. ( kts.kuva )Muuta sulaketta ei pikakatselulla löytynyt, voihan ne olla tietty tuolla chassiksen sisälläkin.

Levarille muuntajalta pitäis tulla 110 v ~, mutta eipä tule sinnekään mitään.

Aikas mehevät kaiarit sullottu tuonne.

Toinen kaiutin

Kiitos Timo

Huomasin, että lämpösulakkeesta näyttää olleen palstalla aiemminkin juttua. lämmönkestävyydeltään alle 95 c lankaa pitäisi kai paloturvallisuuden takia tuonne laittaa. Se vanha lanka oli kotelosta jonnekin poistunut. Sen takaisn virittäminen ei siis onnistu! tai sitten korvata  lämpösulake pienellä sulakkeella. N. 600 mA.

Kävi kyllä ihan aluksi tuo kuumasulakkeen juottaminen mielessä, mutta en halua rikkoa laitetta enempää. Eihän se paukku omia aikojaan ole lauennut.

Sinne on aiemminkin tehty jotain juotoksia, ainakin yhden piuhan hoksasin, joka oli juotettu putken kantaan jälkeenpäin.

Btw. Joku Ruotsalainen oli samanlaisen korjannut, ja seikaperäisesti tarinaa kertonut, löytyi googlen avulla infoa, ja hänellä oli vikalistalla olleet vanhat WIKA n konkat. Samoin seleeni. Pitääpä pudottaa kone pois kotelosta ja tutkia hieman tarkemmin.  Nuohan voisi heti kättelyssä suosiolla vaihtaa uusiin. Ei ole iso homma tuo.

jouko kirjoitti 07.02.2015 klo 21:19:23:

Se osat toisiinsa yhdistävä lanka on tavallista lankaa ja sellaisen pystyy itsekin helposti tekemään. Se pysyy reiässä muuntajan puolella tinaklöntin avulla. Ohessa kuva jonka havainnollistaa lisää.

Näitä on joskus korvattu tavallisella sulakkeella. 415 tai 500 mA voisi olla turvallisempi arvo, tosin 630 mA oli hyvin yleisesti käytetty putkiradioissa. Itse tehty lämpösulakkeen korjaus voisikin olla turvallisempaa varmistaa tavallisella sulakkeella.

Timo

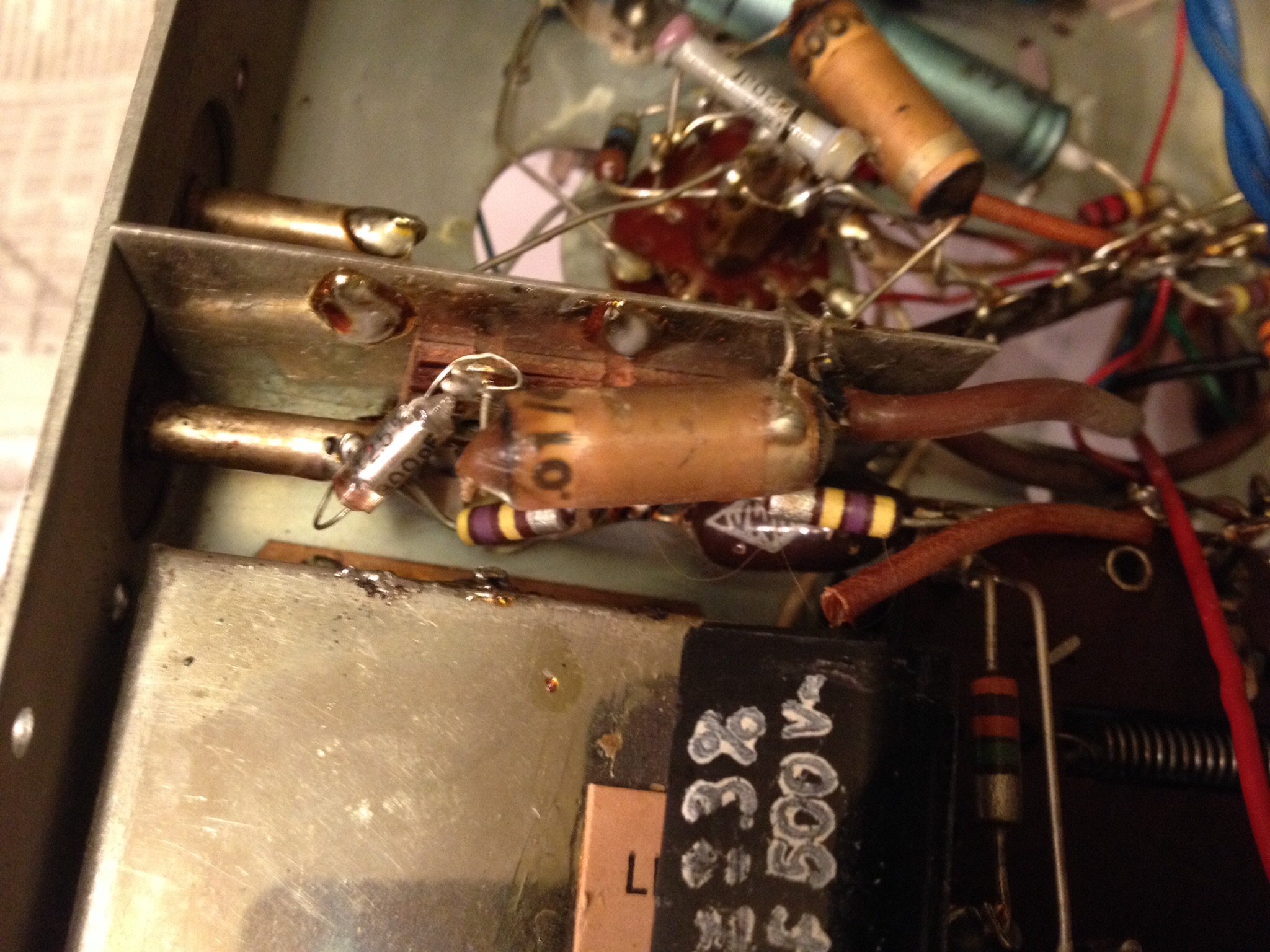

Pari mustaa VIMA n kondensaattoria. Vaihtoon ?
Vasemman puoleinen on ilmeisesti vuotanut

Merkintöjä..

Moikka

Ne EL84:n hilakonkat on ,005µF, eli 5nF, ja kuten ennenkin on sanottu, niin ne kannattaa vaihtaa ihan varmuuden vuoksi. Jo aikoinaan ammiksella syntyi lentävä lause: "vaihda Wima, siinä vika". Etenkin 60-70-lukujen vaihteessa kun olin Telefunkeneita huoltamassa, niin noin ykstoista kertaa kymmenestä, vika löytyi kyseisen mallisesta Wimasta. Se, että ne on tollalailla pinnastaan halkeilleita, ei vielä tarkoita että se olisi viallinen, mutta ilmeisesti sopivasti putken lähellä lämpövaihteluiden vaikutuksesta imaisee vähän kosteutta itseensä ja tulee läpilyöntejä. On erittäin harvinaista, että löytää ton aikakauden Wiman niin, ettei sen kuori olisi halkeillut, eikä ne silti välttämättä ole viallisia.

Jussi

Wima-konkkien merkinnöistä ja niiden koosta voi päätellä että ne on 0,047 uF 250 Voltin kondensaattoreita. 0,05 uF konkkia ei ole saanut mistään sitten 60-luvun. Tuolla runsaan 5% kapasitanssierolla ei ole mitään merkitystä.

Tuollaisia konkkia joissa on kytkentälanka kummassakin päässä nimitetään aksiaalikonkiksi, niitä saa esim. http://www.uraltone.com En katsonut niille sivuille mutta 400 V tai 630 V konkka käy yhtä hyvin.

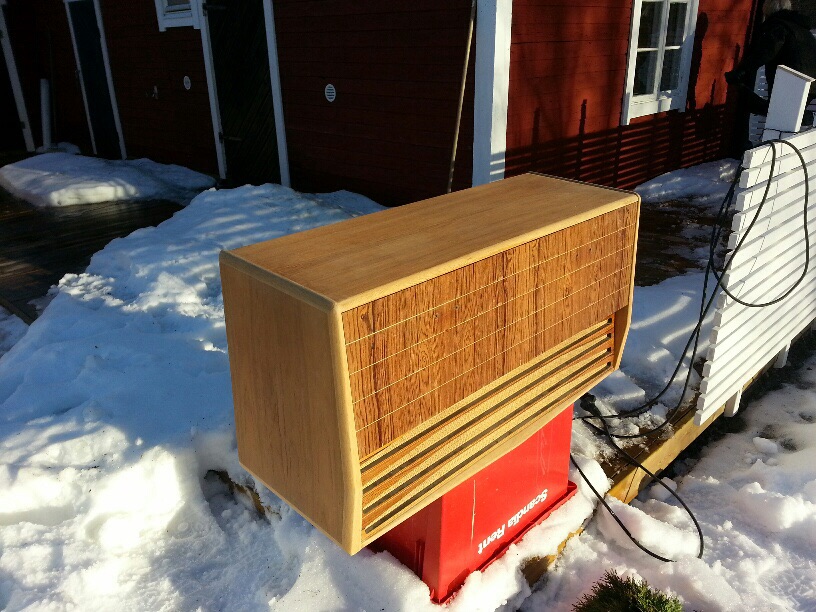

Nyt hipaistu, ja huomenna pyyhintä, eli pölynpoisto. Sitten himmeä t. Puolihimmeä lakkaus. On muuten ennen viilukin ollut kuin nykyinen puutavara.

Radion tasasuuntaajakin löytyi. Muuntajan takana, musta pökäle pystyssä. Turhaan etsin perinteistä seleeniä..

Konkat tulivat Uraltonelta, nyt sitten on wimat poistettu. Pari konkkaa vielä vaihtoon.

Tuon vaihdettavan vahakonkan arvo ei oikein täsmää uuden kanssa. Uusi on aikas iso, 47 M, vanha 0,05 uF. Tuli tilatessa pilkkuvirhe, t. Muuten vaan sähläsin. Voiko tuon kuitenkin vaihtaa, ja vaikuttaako millä tavalla ?

Napaisuus on myös merkitty. Rengas toisessa päässä

Mulla on kyllä noita 0,047 uF konkkiakin, siis samoja, joilla korvasin Wimat. Noiden arvohan kyllä sopiisi, Mutta ovatko kuitenkaan toiminnaltaan ja tyypiltään samalaisia ?

jouko kirjoitti 13.02.2015 klo 13:07:46:


Tuo konkasta lähtevä maadoitus ei vaikuta mihinkään. Ollut ehkä häiriösuojana tms. Sitä ei tarvitse siis mihinkään kytkeä. Voihan sitä kokeilla laitteen ollessa toiminnassa: Onko jotain vaikutusta irti/kiinni.

artosalo kirjoitti 13.02.2015 klo 13:57:57:


Olen kanssasi samaa mieltä summittaisesta osien vaihtamisesta.
Lähtökohtana kuitenkin oli palanut lämpösulake. Kuten varmaan luit jo ketjun alusta. Ennen virtojen päällekytkemistä on tarkoitus pienentää mahdollisten viallisten osien vaikutusta.

Voishan sen sulakkeen vaikka polttaakin,  Käytän kuitenkin mieluummin aikani johonkin muuhun. Vaikkapa opiskeluun, tai osien vaihtamiseen.

Jouko

Moikka

Sitähän minäkin sanoin jo aikaisemmin. Näissähän on ennen pilkkua oleva nolla jätetty pois, eli ,01 = 10nF ja ,005 = 5nF. Tossa uudessa J/J:n 47M konkassa ei kuitenkaan tarkoiteta megafaradia vaikka iso Monkin, tiedä sitten miksi näin on merkitty vaikka saman merkin kannukonkissa on µ-merkintä.

Jussi

No niin. Olihan siellä tosiaan jo selvitys aiheesta. Ei mennyt näkymä jakeluun vaikka kuinka ketjua selaili.

No, en sitten malttanut olla tutkimatta tarkemmin. Pari hyvää olutta mukaan ja kuinka ollakaan. Tadaa.. Soi ja rokkaa.

Siellä oli pari juttua.

1. Kytkinpaneelissa on nappi : högtalarekombination tjsp. Se päälle. Napit ovat hieman erikoiset, enkä tuota heti hoksannut.

2. Antennin johto oli radion päästä irronnut juotoksestaan.

Nyt lisää olutta.

Kiitos taas kaikille avusta !

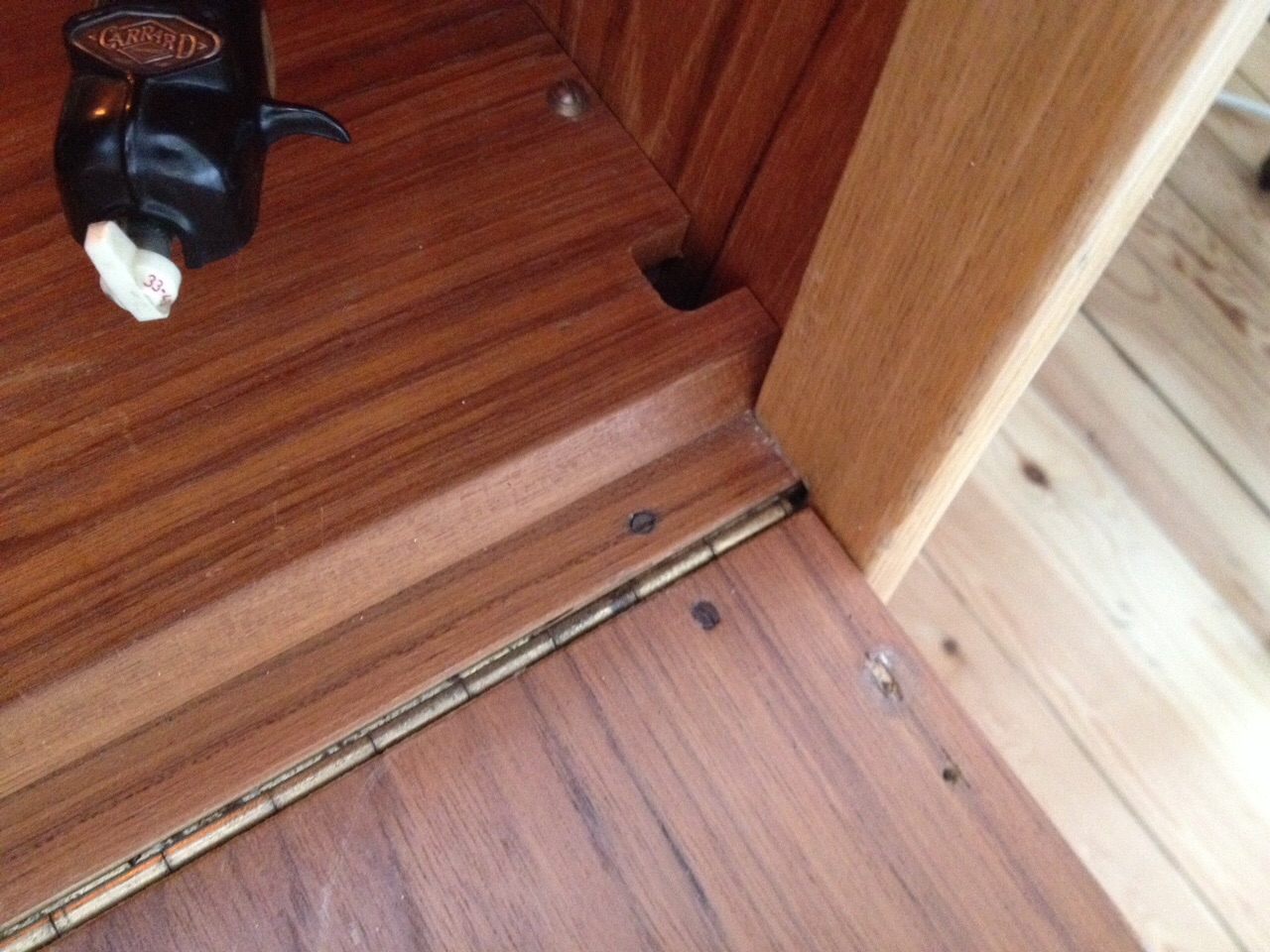

Hydraulisella pumpulla aukeava luukku.

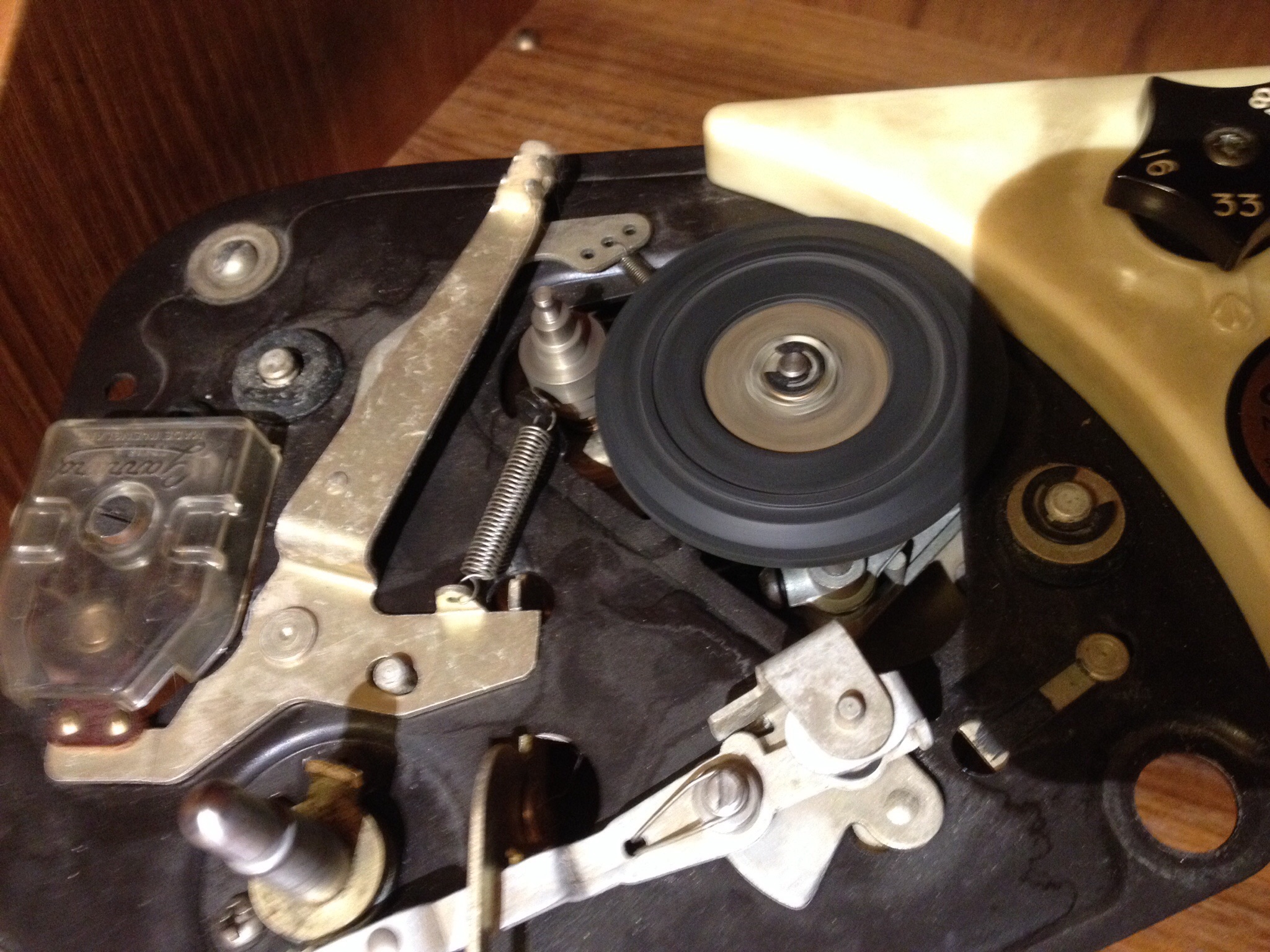

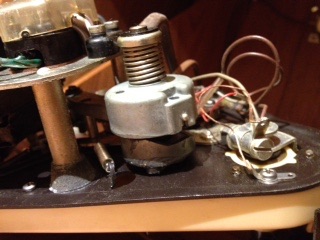

Alta, jousen alla häämöttää nopeuteen vaikuttavat portaat
