Lainaus:


Taas oli puusilmä käytössä, tyyppikilvessä on W-puukstaavi eikä N
miksi sen hätäisesti tulkitsin, sri. Oikea tyyppi on jo ketjun otsikossakin
sekä kuvan nimessä, en vaan noteerennut.

YV70W = yleisvahvistin 70 wattia tai yleisvahvistin 70 W, vaihtovirralle.

Elkojen valmistuskoodeista selviäisi koko laitteenkin ajoitus melko tarkkaan,
näyttää siltä että useimmat elkot ovat alkuperäisiä.

Tämän rakenne kiinnostaa sen verran, että onko perinteinen vuorovaihe ja virtalähde; kuristimia lienee käytetty?

Valokuvasta selviää muutama pääseikka rakenteesta.

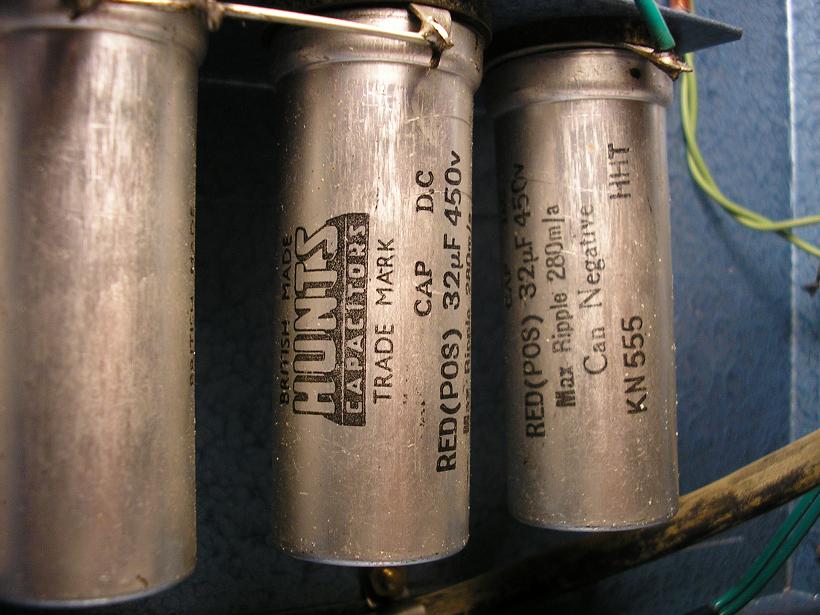

Tasasuuntaajat ovat rinnankytketyt, ja virtalähteen kaksi 450 V/32 uF elektrolyyttiä sarjaan ennen ja jälkeen kuristimen.
Jälkimmäinen viittaisi suurehkoon käyttöjännitteeseen, mutta mikäli tyyppikilven lukema tarkoittaa 70 W tehoa, niin tässä on pieni ristiriita.
Tyypillisesti yhdestä parista EL34:ia saa tehoa 50 W 450 V käyttöjännitteellä, eli tällaisessa kytkennässä n. 100 W. Ehkä käyttöjännite on alhaisempi ja elektrolyyttien sarjaankytkennällä on tavoiteltu parempaa luotettavutta.

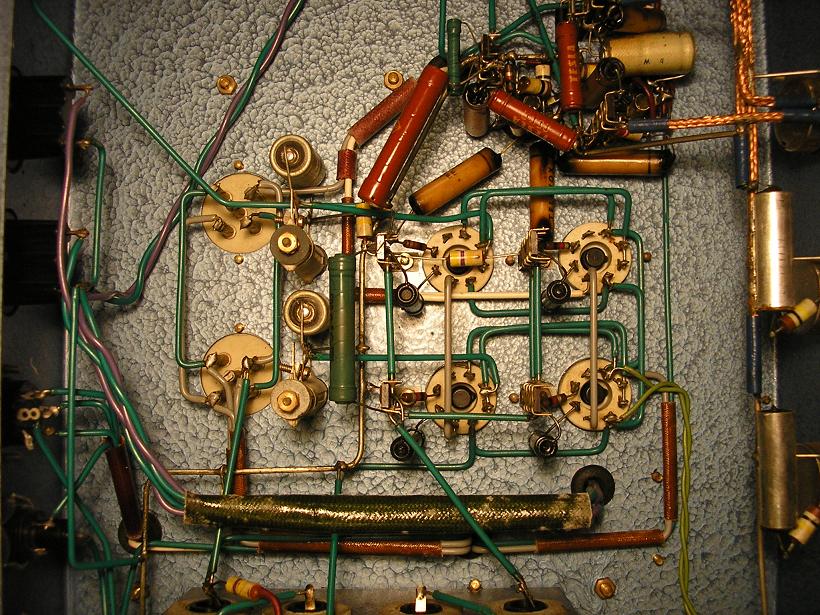

Pääteaste on tavanomainen katodibiasoitu ja pentodikytketty vuorovaihekytkentä, jossa pääteputket ovat rinnankytketyt (2 x 2).
Pääteputkilla on yhteensä kaksi säädettävää katodivastusta (lankavastus), joilla lepovirrat on asetettu pareittain oikealle tasolle.

Etupään kytkentää en yritä tuon kuvan perusteella määritellä.

Tässä muutama kuva lisää kiireen keskeltä...
