Oy Sähkö Ab - YV70W
08.12.2014 klo 18:52:17
Tulosta viesti
Terve!

Laitanpa tämän uusimman kokoelmaan tulleen laitteen tänne, jos vaikka lisätietoja sattuisi löytymään, vaikkei tämä nyt mikään varsinainen hifi-foorumi olekaan... Liekö hifilaitekaan, mutta melkoisen vanha kumminkin ja putkiakin on riittävästi.

Pääkysymys olisi, että miltähän vuodelta kyseinen malli on? Putkista vain itse päättelin,
että 50-luvun taitteesta, mutta tarkkaa tietoa haen. Muistaako kukaan?

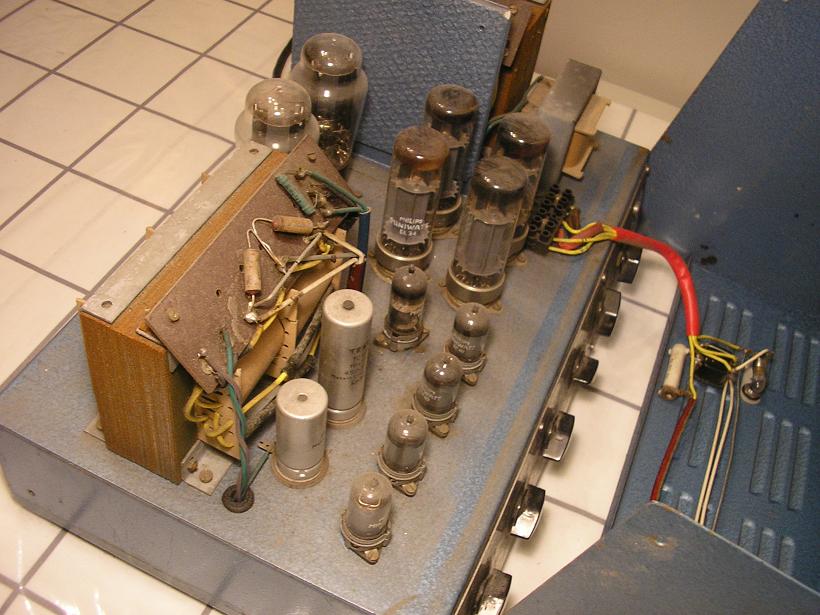

Putket ovat: ECC40, 4xEF40, 4xEL34 ja 2xAZ50.

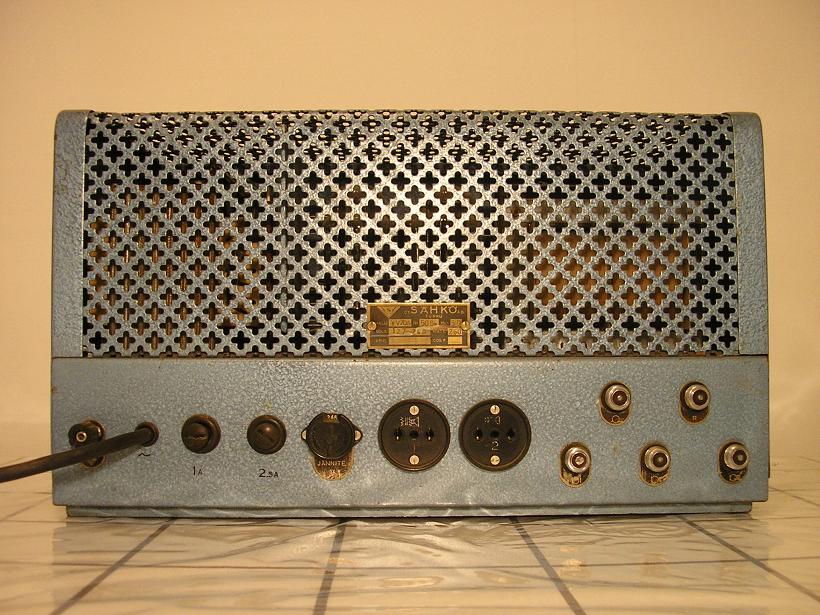

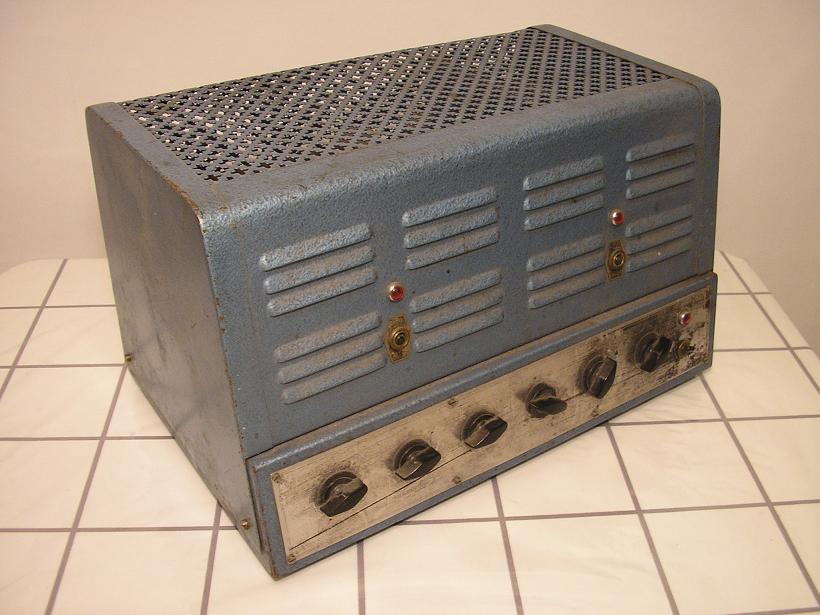

Kuvat kertokoot lisää...


Sivun alkuun
WWW
IP kirjattu

Timo_JR
God Member
*****
Poissa


SRHS jäsen nro 602

Viestejä: 608
Sijainti: Loppi
Re: Oy Sähkö Ab - YV70W
Vastaus #1 - 08.12.2014 klo 18:53:43
Tulosta viesti
Kerrottakoon vielä, että julmetun painava tämä on, ettei sovi kanniskella ainakaan jos on syönyt puolikypsää kaalikeittoa...  Virnistys


Sivun alkuun
WWW
IP kirjattu

Timo_JR
God Member
*****
Poissa


SRHS jäsen nro 602

Viestejä: 608
Sijainti: Loppi
Re: Oy Sähkö Ab - YV70W
Vastaus #2 - 08.12.2014 klo 18:54:26
Tulosta viesti

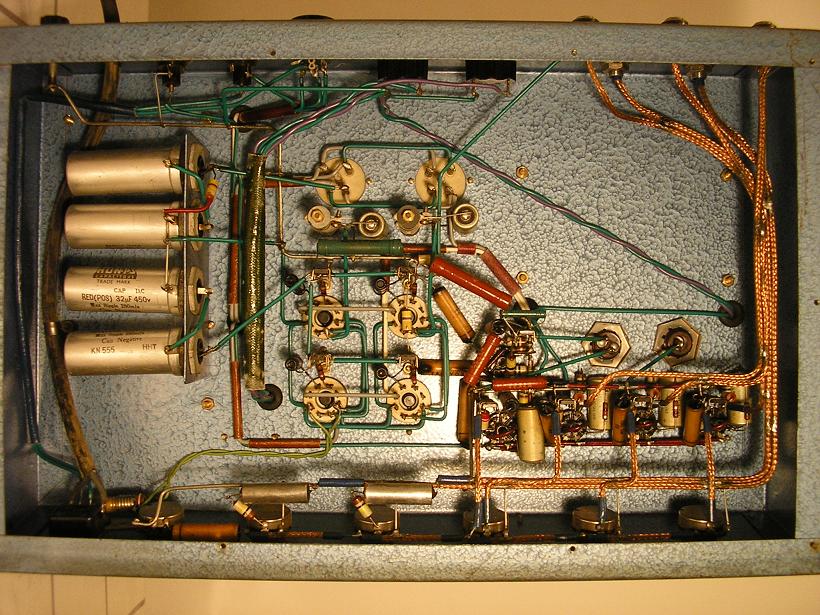

Alapuolta avattuna. Melkoisen siistiä työtä!


Sivun alkuun
WWW
IP kirjattu

Timo_JR
God Member
*****
Poissa


SRHS jäsen nro 602

Viestejä: 608
Sijainti: Loppi
Re: Oy Sähkö Ab - YV70W
Vastaus #3 - 08.12.2014 klo 18:55:51
Tulosta viesti
Etupuolen kahdesta kytkimestä vipu poikki. Saa tarjota jos joltakin löytyy samanlaisia Torotoreja...


Sivun alkuun
WWW
IP kirjattu

Timo_JR
God Member
*****
Poissa


SRHS jäsen nro 602

Viestejä: 608
Sijainti: Loppi
Re: Oy Sähkö Ab - YV70W
Vastaus #4 - 08.12.2014 klo 19:47:01
Tulosta viesti
Mainittakkoon vielä sekin, että tämä on pelastettu metalliromuihin menemästä, purkua odottamassa ollut jo purkupöydällä. Toimiva hieno putkivahvistin...

Sivun alkuun
WWW
IP kirjattu

balticsuper
God Member
*****
Poissa



Viestejä: 888
Sijainti: Tampere
Re: Oy Sähkö Ab - YV70W
Vastaus #5 - 08.12.2014 klo 19:58:54
Tulosta viesti
Tuolla on Torotorejakin:

http://www.radiohistoria.fi/cgi-bin/yabb2/YaBB.pl?num=1417813156

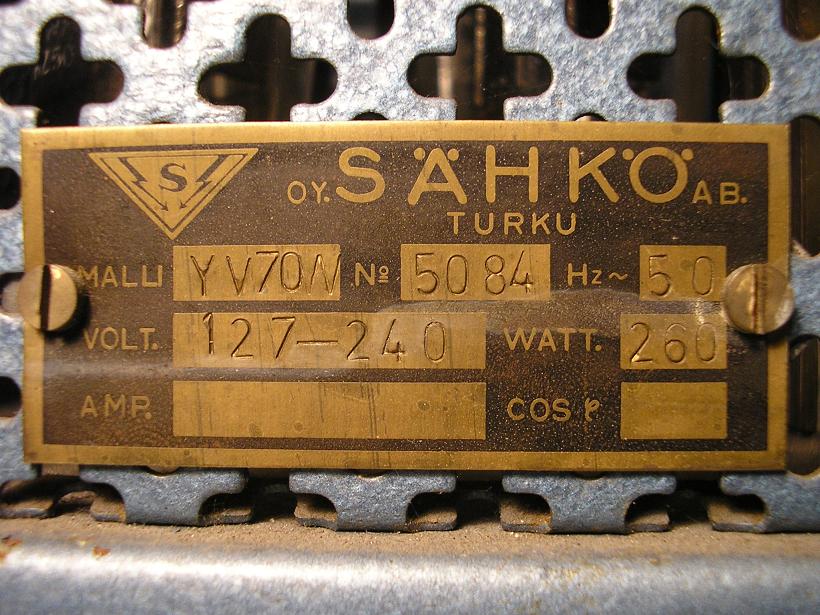

Tyyppikilven merkintöjä vapaasti tulkiten:
YV70N - Yleisvahvistin 70 W, Netz ?
5084 - vuosi 1950, sarjan 84:s laite, olisikohan tehty noinkin suuria määriä ?

Sivun alkuun

IP kirjattu

artosalo
God Member
*****
Poissa



Viestejä: 2663
Sijainti: Perniö
Re: Oy Sähkö Ab - YV70W
Vastaus #6 - 08.12.2014 klo 20:15:12
Tulosta viesti
Ihan noin vanha tuo ei voi olla. Pääteputki EL34 tuotiin markkinoille vasta v. 1953.
Kytkennät ovat huolellista työtä tosiaan, aivan eri tasoa, kuin vanhoissa Voima-vahvistimissa.


http://en.wikipedia.org/wiki/EL34

Sivun alkuun

IP kirjattu

Lasse Nirhamo
God Member
*****
Poissa


SRHS #12

Viestejä: 962
Sijainti: Nurmes
Re: Oy Sähkö Ab - YV70W
Vastaus #7 - 08.12.2014 klo 20:23:29
Tulosta viesti
Arvokasta historiaa ja todella siististi tehty!

Olavi Ahonen ja Pekka Valkama työskentelivät 1950-luvun alussa vielä Sähkö Oy:ssä ja perustivat 22.1.1954 Teleste Oy:n.

http://www.teleste.com/company/history/six-decades-picture

Philips esitteli EL34:n 1949

http://www.radiomuseum.org/tubes/tube_el34.html


Ystävällisesti Lasse - Radiohistorian parissa jo vuodesta 1951
Sivun alkuun

IP kirjattu

Markus Hautaniemi
God Member
*****
Poissa


SRHS 81

Viestejä: 2588
Sijainti: Kokkola
Re: Oy Sähkö Ab - YV70W
Vastaus #8 - 08.12.2014 klo 20:25:46
Tulosta viesti
Tuossa on Philipsin metallikaulaiset EL34 putket. Ne ovat tietääkseni 1950 luvulta. Tässä linkissä on saksaksi niistä tietoa ja muutenkin EL34 putkista: http://www.jogis-roehrenbude.de/EL34-Story/EL34-Story-Seite2.htm

Sivun alkuun
WWW
IP kirjattu

Timo_JR
God Member
*****
Poissa


SRHS jäsen nro 602

Viestejä: 608
Sijainti: Loppi
Re: Oy Sähkö Ab - YV70W
Vastaus #9 - 08.12.2014 klo 20:40:03
Tulosta viesti
Noniin, hommahan etenee täällä!

Pitää tutkia balticsuperin Torotoreja tarkemmin.
Toisen kuvan oikeassa laidassa saattaisi olla sopivia 8-korvaisia,
näissä on siis 4 korvaa kummallakin puolen...

Tuosta Philipsin EL34:stä minullakin on tarttunut jostain tuntuma
pääkoppaan, että olisi tullut vuonna 1950 ellei jopa jo edellisen
vuoden puolella.

Sivun alkuun
WWW
IP kirjattu

Timo_JR
God Member
*****
Poissa


SRHS jäsen nro 602

Viestejä: 608
Sijainti: Loppi
Re: Oy Sähkö Ab - YV70W
Vastaus #10 - 08.12.2014 klo 20:43:25
Tulosta viesti
Niinkuin Lassekin sanoi, 1949:

http://www.radiomuseum.org/tubes/tube_el34.html

Hymiö

Sivun alkuun
WWW
IP kirjattu

artosalo
God Member
*****
Poissa



Viestejä: 2663
Sijainti: Perniö
Re: Oy Sähkö Ab - YV70W
Vastaus #11 - 08.12.2014 klo 21:08:10
Tulosta viesti
Mitä tuo Radiomuseumin sivun teksti sitten tarkoittaa, en osaa sanoa.
Lainaus:
Power output pentode, launched mid 1949 by Philips...

Pääseekö joku sivuilla olevien linkkien kautta tarkempaan tietoon käsiksi.

Putkea on kehitelty pitkään. Putken ensimmäinen esittely ja massavalmistuksen aloitus ovat eri asioita.

Wkipedian lisäksi alla oleva linkki tarjoaa v. 1954. Sen aikaisemmasta tuotannosta ei ole mainintaa.

http://www.tube-classics.de/TC/Tubes/Valvo%20EL34/EL34.htm

Ja tämä linkki tarjoaa vuotta 1953:  http://psvanetube.com/wordpress/store/products/psvane-philips-holland-metal-base...

Ja tämä "sukutaulu" vuotta 1954.



http://www.jogis-roehrenbude.de/EL34-Story/EL34-Story-Dateien/EL34-Story.jpg

Sivun alkuun

IP kirjattu

Timo_JR
God Member
*****
Poissa


SRHS jäsen nro 602

Viestejä: 608
Sijainti: Loppi
Re: Oy Sähkö Ab - YV70W
Vastaus #12 - 08.12.2014 klo 21:46:15
Tulosta viesti
Tämäpä mielenkiintoista!

En nyt kännykällä päässyt tutkailemaan enempiä,
mutta tuolla RM.orgin sivulla on alhaalla Se vuosilukulista.
Siinä vanhimmat EL34:ää käyttävät laitteet ilman
kysymysmerkkejä alkavat vuodesta 1950.

Tästä minun laitteestanihan ei tiedä varmuudella, mitkä
ovat olleet alkuperäiset putket, ennenkuin dokumentteja
löytyy, jos löytyy... Voihan olla ollut ehkäpä putkina 6L6 tai
6V6 vai mitä? Tuo kantahan on vanha, 30-luvun peruja...

Sivun alkuun
WWW
IP kirjattu

Lasse Nirhamo
God Member
*****
Poissa


SRHS #12

Viestejä: 962
Sijainti: Nurmes
Re: Oy Sähkö Ab - YV70W
Vastaus #13 - 08.12.2014 klo 21:46:54
Tulosta viesti
Kyllä pääsee, esimerkiksi putken käyttö eri laitteissa

Verwendung in Modellen 3= 1950?? ; 3= 1950? ; 2= 1950 ; 1= 1951? ; 3= 1951 ; 12= 1952 ; 3= 1953?? ; 1= 1953? ; 17= 1953 ; 2= 1954?? ; 2= 1954? ; 19= 1954 ; 15= 1955?? ; 10= 1955? ; 24= 1955 ; 13= 1956?? ; 7= 1956 ;

Vaikka alkuosan valmistusvuodet ovat osittain epävarmoja, on esim Philipsillä useita vahvistimia, joissa on ko putkea käytetty, esim EL6420 vuodelta 1952

http://www.radiomuseum.org/r/philips_80_watt_mischpultverstae.html

Power output pentode, launched mid 1949 by Philips
Many years after the F443N the EL60 appeared as a new 25 W power output pentode, then as all-glass-tube with the 9-pin "key"(Loktal)-base like the EF50. As this wasn't accepted by the market, one year later it became provided with an octal base and then appeared as this most successful EL34, which is in production up to today. [Jacob Rosch˙, 15 May 2003]

First year 1950 Tube leaflet collection E.Erb Analysis by original leaflets
First Source (s)  Aug.1950 : Funk-Technik (FT) # 15 ks kuva
May.1949 : -- Original-techn. papers.
« Viimeksi muokattu: 08.12.2014 klo 22:56:54 Kirjoittaja Lasse Nirhamo »


Ystävällisesti Lasse - Radiohistorian parissa jo vuodesta 1951
Sivun alkuun

IP kirjattu

Markus Hautaniemi
God Member
*****
Poissa


SRHS 81

Viestejä: 2588
Sijainti: Kokkola
Re: Oy Sähkö Ab - YV70W
Vastaus #14 - 08.12.2014 klo 22:32:03
Tulosta viesti
On kulttuuriteko ottaa tällainen aarre talteen. Hymiö
