Normaali aihe Salora 700 V skema ja osasijoittelukaavio (Luettu 4390 kertaa)
Jukka Rajala
God Member
*****
Poissa


SRHS

Viestejä: 1466
Sijainti: Helsinki
Salora 700 V skema ja osasijoittelukaavio
06.01.2014 klo 21:52:59
Tulosta viesti
Salora 700V pimahti, kyseessä ei ole putkivika, vaan Ula-etusen jokin komponentti.

Osasijoittelukaavio helpottaisi elämää, skema on Salora-sivuilta , osasijoittelu ja osa luetteloa haetaan.

Vieläkö vanhanmallisia putkimallisia konkkia ja samannäköisiä keloja saa jostain? Nykyäänhän löytyy vastuksennäköisiä keloja (vastusrungolle tehty?) ,soveltuukohan nämä korvikkeeksi tarvittaessa?

Sivun alkuun

IP kirjattu

OH2FBX
God Member
*****
Poissa



Viestejä: 1488
Sijainti: Hanko
Re: Salora 700 V skema ja osasijoittelukaavio
Vastaus #1 - 07.01.2014 klo 07:02:50
Tulosta viesti
Oletko katsonut mitä Uraltonelta löytyy? Mihin tarvitset keloja? Niitä on niin monenlaisia.
Multa löytyy kytkis Numero 1039, jossa on kelojen sijainti. Lienee sama kuin sulla.

Ilmari Nikander
Sivun alkuun

IP kirjattu

Jukka Rajala
God Member
*****
Poissa


SRHS

Viestejä: 1466
Sijainti: Helsinki
Re: Salora 700 V skema ja osasijoittelukaavio
Vastaus #2 - 07.01.2014 klo 07:44:09
Tulosta viesti
Kelat joista kirjoitin on putken (ECC81) kannalla ula-etupäässä. Saattavat olla st-kuristimia, kooltaan 1/4 w vastuksen luokkaa.

Vika lienee Salorassa se ettei oskillaattori pärise. Ko. radiossahan on etupää toteutettu ECC81:llä, sen hehkut on kieltämättä hieman metkasti vedetty , pinnit 4 ja 5 tinattu yhteen, pinni 9 on hehkun väliulosotto ja tämän johto tulee hieman oudosti ja jostain syystä kyseinen johdin on kierretty variometrin toisen putken ympärille. Pitääpä ottaa kuva näytille. Luulisi ko. ratkaisun aiheuttavan hurinaa.

Tuo putkenkannan hehkuratkaisu on selvä miksi se on näin tehty, ECC81:n hehkuhan on 12,6 tai 6,3V .

Sivun alkuun

IP kirjattu

OH2FBX
God Member
*****
Poissa



Viestejä: 1488
Sijainti: Hanko
Re: Salora 700 V skema ja osasijoittelukaavio
Vastaus #3 - 07.01.2014 klo 09:35:08
Tulosta viesti
Tarkoitat ilmeisesti konkkien C5 ja C4 sarjassa olevia suurjaksokuristimia. Niitä löytyy Partcon luettelon sivu 32  monen arvoisia. Nyt sun pitäisi löytää / mitata kuristimen arvo. Joku ULA-expertti voi sen varmaan kertoa.

ECC81 hehkun on kytketty oikein kuten päättelit, mutta miksi moinen johtimen kulku?? Se on siis pinnistä 9 lähtevä johdin. Todella outoa kun laitteen hehkujännite piiri ei ole ollenkaan rungossa kiinni.

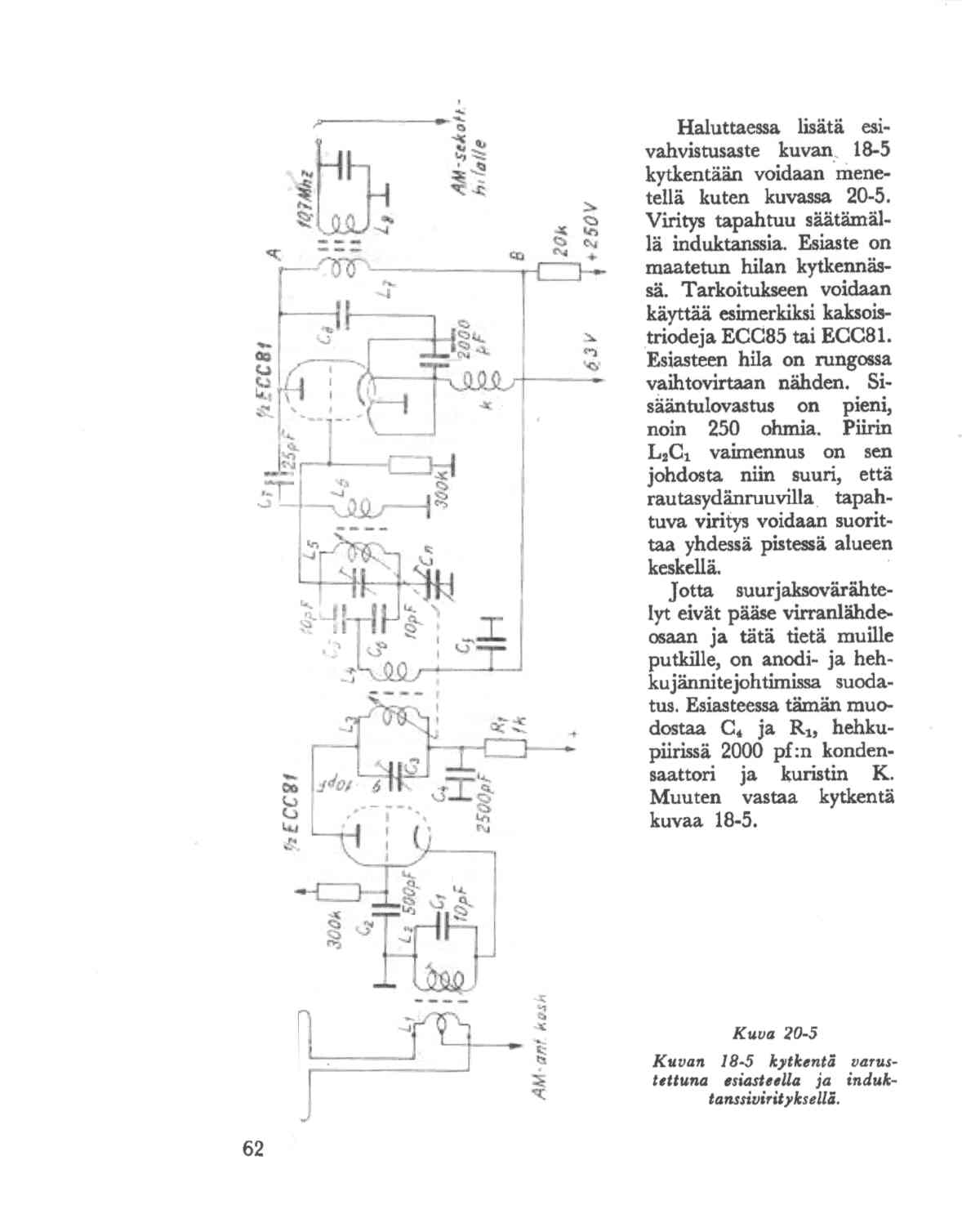

Auttaisiko oheinen Törön ULA kirjansivu 62 kuva ja teksti.  Sorry on vähän huono kuva.

Ilmari Nikander
Sivun alkuun

IP kirjattu

RJL
God Member
*****
Poissa


SRHS 612

Viestejä: 2768
Re: Salora 700 V skema ja osasijoittelukaavio
Vastaus #4 - 07.01.2014 klo 09:47:22
Tulosta viesti
Lainaus:
Salora 700V pimahti, kyseessä ei ole putkivika, vaan Ula-etusen jokin komponentti.

Osasijoittelukaavio helpottaisi elämää, skema on Salora-sivuilta , osasijoittelu ja osa luetteloa haetaan.

Vieläkö vanhanmallisia putkimallisia konkkia ja samannäköisiä keloja saa jostain? Nykyäänhän löytyy vastuksennäköisiä keloja (vastusrungolle tehty?) ,soveltuukohan nämä korvikkeeksi tarvittaessa?


Putkimallisia keraamisia uusia konkkia ei ole tullut vastaan mutta niitä pidetään kyllä niin luotettavina ettei uusiminen ole tarpeellista jos ovat mekaanisesti ehjiä. Korvaamista voi yrittää nappimallisilla keraamisilla kunhan huolehtii jännitekestoisuudesta. Tosin ULA:n viritys- ja oskillaattoripiireissä pitäisi konkkien olle myös mekaanisesti mahdollisimman alkuperäisen kaltaisia.

Kuristimien osalta pitää ainakin tarkistaa virrankesto, nuo vastuksen näköiset ovat monta kertaa käämitty hiustakin ohuemmalla langalla. Ainakin hehkupiireissä on asialla merkitystä. Lisäksi niissä on usein ferriittisydän joten soveltuvuus käytetylle taajuusalueelle pitää varmistaa. Ulallahan nuo kuristimetkin ovat tyypillisesti ilmaeristeisiä joten niitä voi itsekin pyöritellä valmiin mallin mukaan.

Reijo Liljedahl - SRHS 612 - OH3AVA - SDXL 8092
Sivun alkuun

IP kirjattu

Jukka Rajala
God Member
*****
Poissa


SRHS

Viestejä: 1466
Sijainti: Helsinki
Re: Salora 700 V skema ja osasijoittelukaavio
Vastaus #5 - 07.01.2014 klo 10:06:47
Tulosta viesti
Todennäköisesti Saloran etusen putkenkannalta on jokin tinaus hapertunut, ajattelin tsekata oskillattorin toiminnan, koska kun volttimittarin mittajohdolla koski putkenkannalta lähteneeseen vastukseen, heräsi Ula pauhaamaan.

Pitää kaivaa luuppi ja hyvä valo niin näkee paremmin.

Siitä putken hehkusta: pinni 9:stä lähtee johto variometrin kierroksella kiertäen variometrin muovisessa rungossa olevaan juotoskorvaan, siitä etenee st-kuristimen (konkka?) kautta kelapurkin korvakkeeseen. Mittasin kelanpuoleiselta johdolta jännitteen, siellä oli 190V , kuristimen/konkan toisella puolella mV luokan jännitteitä. Eli johdin ei mene runkoon missään vaiheessa. Putki kyllä hehkuu .Tämä viritys on mun ymmärrykselle liikaa. Koetan saada sen kuvan otettua illalla .

Sivun alkuun

IP kirjattu

akenyh
God Member
*****
Poissa


SRHS 257

Viestejä: 1155
Sijainti: Halikko (Salo)
Re: Salora 700 V skema ja osasijoittelukaavio
Vastaus #6 - 07.01.2014 klo 10:47:40
Tulosta viesti
Todennäköisesti variometrillä oleva yksi kierros on takasinkytkentäkela (edellä olevassa kaaviossa L6) ja sen toinen pää on maassa (kuten pin 9) ja toinen pää kytketty kondensaattorilla (C7 kaaviossa)  oskillaattorin anodille.

terv.
Åke
**
Edit: kaavio yllä on hieman epäterävä. Kondensaattori C7 on kaaviossa 25pF.
Åke
**
« Viimeksi muokattu: 07.01.2014 klo 19:07:17 Kirjoittaja akenyh »
