Kytkentäkaaviota vailla...
30.10.2013 klo 16:26:29
Tulosta viesti
Löytyisiköhän keneltäkään kytkentäkaaviota ko. Helvar RM55 tai vastaaviin Celeston Aurum 55/ Helvar Senior 55 malliin?
Lisäksi kysyisin oheisesta komponentista, että onko kyseessä 16uF elko, vai onko purkissa 2kpl 16uF elkoja?
Purkki on siis yo. radiosta ja napojen välissä oli kärähtänyt vastus, jonka arvo on siis myöskin hakusessa.

Sivun alkuun

IP kirjattu

sepporauhala
YaBB Newbies
*
Poissa


SRSH

Viestejä: 21
Re: Kytkentäkaaviota vailla...
Vastaus #1 - 30.10.2013 klo 16:27:59
Tulosta viesti

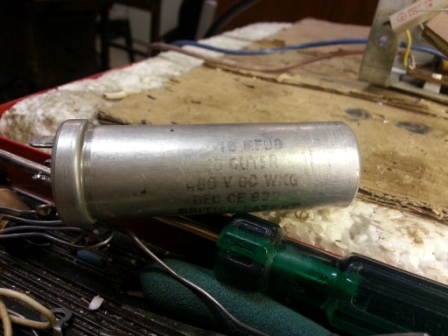

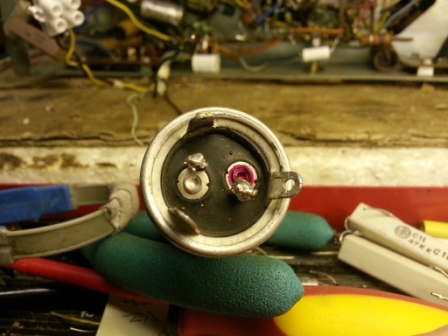

Ohessa kuvat purkista...

Sivun alkuun

IP kirjattu

Timo Haveri
God Member
*****
Poissa



Viestejä: 2962
Sijainti: Parkano
Re: Kytkentäkaaviota vailla...
Vastaus #2 - 30.10.2013 klo 18:40:04
Tulosta viesti
Kyllä siinä on kaksi elkoa samassa purkissa. Siinä lukee mm. että punaisella merkitty napa on ulompi (RED OUTER) eli siihen kytketty konkka-osio on lähempänä ulkokuorta. Lisäksi vastusta olisi tuskin kytketty napojen välille jos kannussa olisi vain yksi osio.

Timo

Sivun alkuun
WWW
IP kirjattu

HeikT
God Member
*****
Poissa


SRHS 782

Viestejä: 776
Sijainti: Lohja
Re: Kytkentäkaaviota vailla...
Vastaus #3 - 30.10.2013 klo 19:50:27
Tulosta viesti
katsohan tätä vanhempaa viestiketjua
http://www.radiohistoria.fi/cgi-bin/yabb2/YaBB.pl?num=1319031050

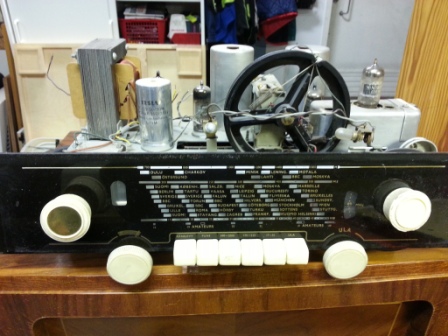

Siellä on työn alla ollut Celeston 55 Aurum joka taitaa olla lähes sama laite kuin sinun Helvar RM55

Vastauksessa#12 09.01.2012 on kuva radiosta chassiksen alaluukku auki. Siellä näkyy tuo 16+16uF elektrolyyttikonkka pystyssä ja napojen välillä on 1 kilo-ohmin vastus (ruskea-musta-punainen). Veikkaan tuon alkuperäisen vastuksen tehonkestoksi 3W, kaksiwattinen voi olla "tiukalla".
