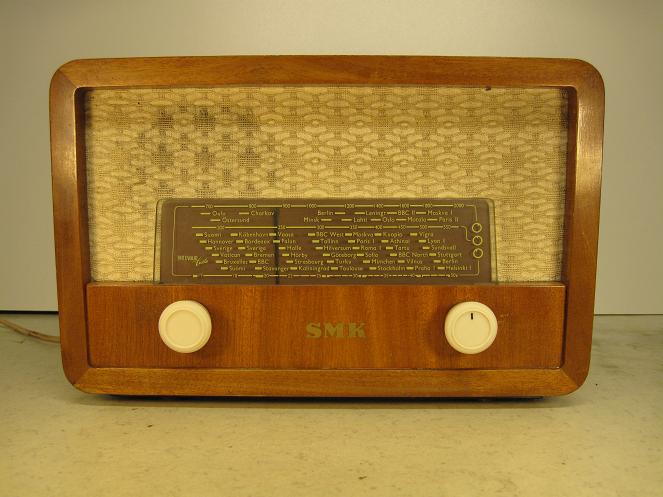

SMK oli Suomen Maanviljelijäin Kauppa, jolle Helvar valmisti muutaman radiomallin, tämä on yksi niistä.

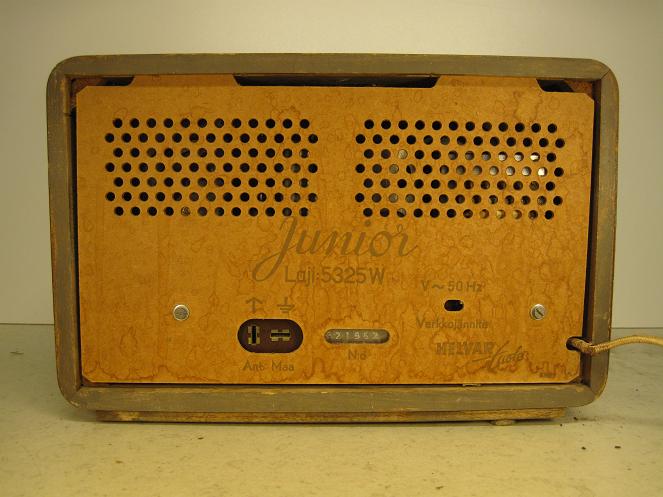

Onko takakansi tallella, kuva?

Kaavio löytyy Helvarin koneistosta.

Museolla kaivataan saman mallin asemalasia, jos joltakin löytyy ja on tahtoa luopua siitä, olisin kiitollinen, likainen ja huono tekstinenkin kelpaa.
KKO

Löytyi lisää vikoja, verkkokytkin takkuilee, potikka on muuten kunnossa.
Kytkiessäni radio verkkoon alkoi tasainen naputus ja samassa tahdissa
toisen EAF42:n sisällä löi sinistä kipinää, joten putki meni vaihtoon.
Lämpösulake oli myös lauennut jossain vaiheessa, syytä en tiedä,
juotin takaisin ja parin tunnin soittelun se kesti ainakin nyt hyvin.

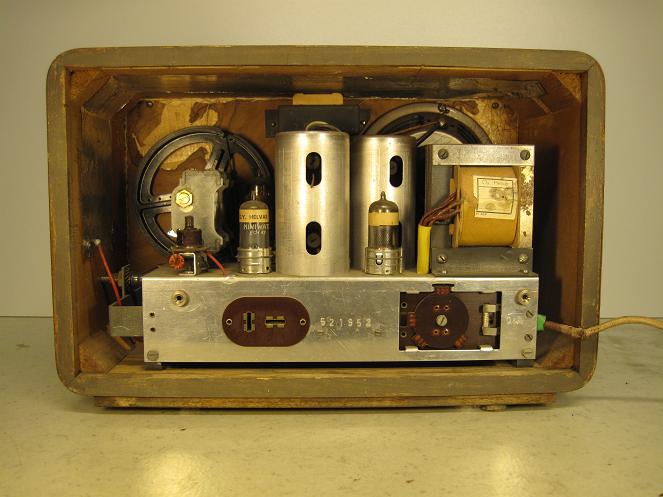

Radiossa on jännitteen vaihto vain 127V/220, 240V asennossa ei ole
kytkentää lainkaan, suodinelkon lähtö on nyt 260V, seleeni on kunnossa.
Onko muuten tähän nimenomaiseeen malllin olemassa kaaviota lainkaan?

Tehoa radio ottaa 32,5W verkosta, joten ei ainakaan mitään isoja vikoja
ole jäljellä. Radion ääni on yllättävän hyvä, äänensävynsäädintä ei ole,
eikä sitä tässä radiossa edes kaipaa.

Markku

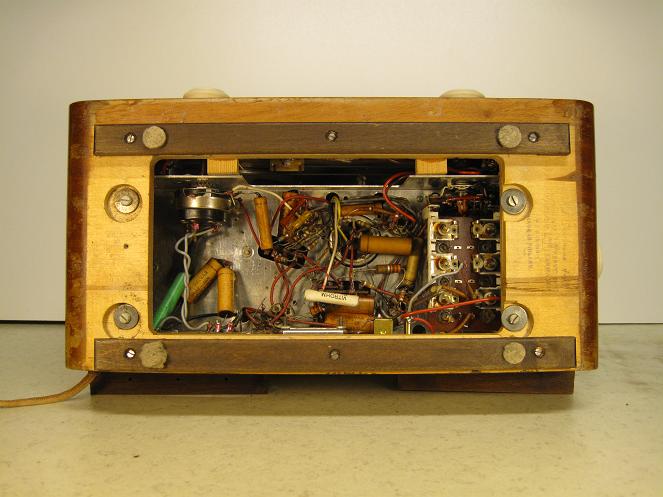

Kaavio on tulossa ja sillä välin olen tarkistellut koneistoa. Verkkokytkin
tuli kuntoon puhdistuksella, aika harvoin olen tavannut todella viallista
potikassa olevaa kytkintä. Suodatuselkon kanssa oli tuuria, löytyi juuri
samanlainen kannu hyllystä.

Yksi ongelmakin oli, aluevaihtokytkimen nupista oli toinen kiristysruuvi
haljennut, sain koneiston kuitenkin pois koska nupin ja kytkinakselin
välissä on liitoskappale kotelon sisäpuolella. Jäähdytin sisäpuolelta väli-
kappaletta ja varovasti edestakaisin kierrellen nuppi hivuttautui ulos.
Näissä ongelmissa kannattaa käyttää aikaa, muuten saattaa nupista
tulla entinen. Tässä ei ollut mahdollisuutta käyttää holkki/meisseli
yhdistelmää, nupissa oleva reikä oli liian pieni. Isommissa nupeissa
on, tai voi avartaa reikää, mutta ei näin pienissä nupeissa.

Radiossa on myös potikoiden läpiviennit varustettu akustisilla lukoilla,
jotta kiertoa ei pääsisi syntymään, silläkin voi olla jotain vaikutusta
tuohon miellyttävään äänenlaatuun Kaiken kaikkiaan radio vaikuttaa
aika laadukkaalta hintaluokastaan huolimatta. Kunhan saan kaavion
niin saa jännitteet vielä tarkistettua.

Markku
