Philipsin matkaradiossa L5S51T käytetään Nefa BT 2 verkkolaitetta, joka painetaan radion takalevyssä oleviin reikiin. Samaa verkkolaitetta voi käyttää myös muissa Philipsin T 16 A koneistolla varustetuissa matkaradioissa, esim. DUX 7581 ja Philips 66 RL 581. Nämä kaikki ovat 1960-luvun loppuvuosilta.
Pimentynyttä verkkolaitetta avatessani jäi ihnmetyttämään, miksi siiä oli kaksi AC128 transistoria kytketty diodeiksi. Eikö sopivia diodeja ollut vuoden 1967 vaiheilla muuten saatavilla? En itse muista mikä tilanne oli.
Verkkolaite on yksinkertainen. Muuntajassa on 2 x 9 V käämi, mainitut transistorit diodeina ja 3500 uF varauskondensaattori. Radio ei kuitenkaan hurise eikä verkkolaite häiritse am-alueilla.

Valitettavasti en saanut alle 100 KB kuvaa mukaan. Foorumin asetuksissa lienee jokin vika.

Kauko Viitanen

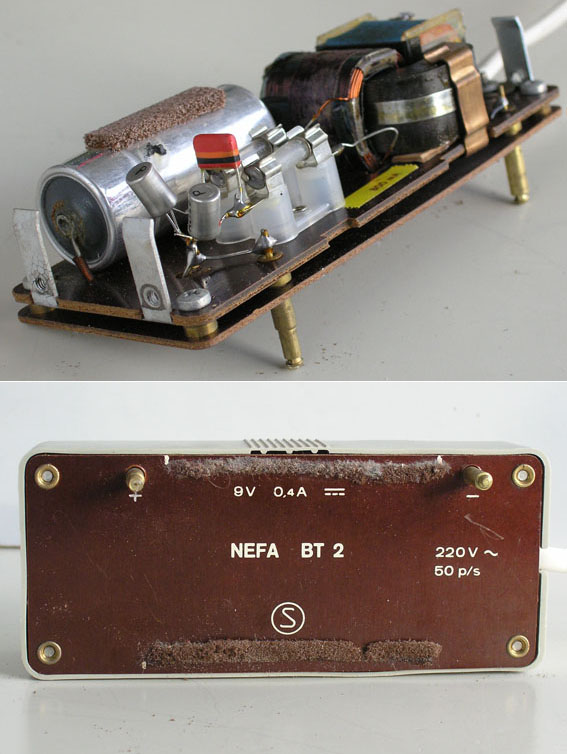

Lisään ketjuun kuvan, jota foorumin päivityksen aikana en saanut mukaan. Kuvasta näkyy myös verkkolaitteen vika. Varauskondensaattorin pluspää on turvonnut ja katkaissut kytkentäjohdon niitin. Vika korjaantui kondensaattorin vaihdolla.

Kauko Viitanen

Mielenkiintosia sovellutuksia käyttää transistoria diodina. Yleensähän aina varoitellaan että tr:n kanta liitos ei kestä suuria virtoja mutta näissä siita ajetaan luokkaa 400mA.

Selvisi muuten sekin mysteeri että mitä varten nuo reiät ovat muutamissa vanhoissa Philipseissä. Sen tiesin että pariston navat löytyvät niistä mutta tuo suht. suuri välimatka oli ihmetystä aiheuttava.

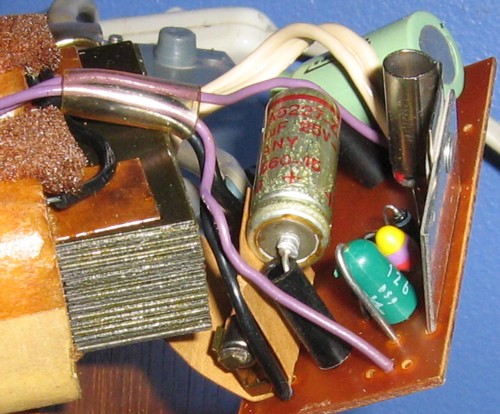

Olisiko Jouko vaikka luetellut tuon Helkaman komponenttiarvot (Kuvasta ei  oikein saa selvää). Olisi mukava rakentaa vastaava ja hieman mittailla miten toimii.
Nefan kaavio näkyy olevan RmOrigissa. Löytyy haulla BT2

pentti

plamminen kirjoitti 07.11.2012 klo 07:57:29:


Skannasin tarkemmin tuon kaavion ja korvasin vanhan. Nyt näkyy komponenttiarvotkin.

-Jouko

Hyvä huomio. Taitaa tosiaan olla Zener väärinpäin

pentti
