No niin, nyt kun tuon toisen sa pelittämään, piti purkaa tätäkin, tavoitteena saada tuo kaiuttimesta (kaiuttimista) tuleva rapina pois, ja samalla vaihtaa tuo viritysputki EM34 venäläiseen vastaavaan 6E5C putkeen.

Kaiuttimen rapina oli "pala kakkua", eli kuten oinastelin, toisen kartion päällä oli ylimääräistä tavaraa, ei kuitenkaan ihan koppakuoriaista:



Eli levystä jossa kaiuttimet ovat kiinni oli irronnut tuollainen kolmen sentin säle! Ei ihme että varsinkin bassovoittoisella musiikilla ropisi.

Putken vaihto onnistui kohtuullisen helposti, vastukset pois, uusi 3 ja 6 nastan väliin ja johtojen siirto 5->6 ja 4->5.

Radio auttavasti nippuun ja tulille. Toimi laakista, viritysputki loisti ja varjo sulkeutui kun kanavan sai kohdalleen. Eikä särissyt.

Kunnes! Kaiuttimista kuului "säköisiä" räpsähdyksiä ja huomasin kotelon alta välkkyvän jotain. Kone sammuksiin, virrat pois, kotelo ympäri ja uudelleen päälle. Ja olihan siellä ukonilma! Pääteputken EL84 ysinastan ja päätemuuntajan välillä oleva 1,3k vastus löi läpi! Teki sen muutaan kerran ja sitten laite mykistyi kokonaan.

Otin vastuksen irti ja mittasin, oli poikki. Tehonkestomerkinnästä ei saanut ihan tolkkua, onko toi 0,5 vai 4 wattinen, koosta päätellen jälkimmäinen. Skemassa merkitty kolmella poikkiviivalla, muut ilman noita viivoja, mutta selitystä ei löydy. Eikä kotona ollut vastusarvoltaan oikeaa, kolvasin testiksi tilalle 1,5k 1watin vastuksen, ja laite heräsi taas henkiin.

Raadille kysymys, mikä tuon vastuksen tarkoitus on, ja miksi se paloi? Vanhuuttaan ja ihan sattumalta tämän rempan aikana? Mitään haittaa ei ilmeisesti ole, jos vaihdan tuohon 4 wattiseen, kunhan saan ostettua?

Tässä vielä kuva ko. vastuksesta:



Muoks: Korjasin tuon sekaannusta aiheuttaneen painovirheen pääteputken tyypissä

Olisko kuitenkin nelosnastan ja päätemuuntajan välillä tuo vastus? Ysinastaa ei oktaalikannassa olekaan. Viitoseen tulee suojahilavastus, yleensä se on vähän pienempi mutta tehonkestona 4 Wattia voi hyvinkin olla lähempänä. Vastuksen palaessa poikki katoaa suojahilajännite eikä putken läpi enää mene virtaa eikä signaalia. Vastuksen poikkipalamiseen on syynä suojahila-ja samalla anodivirran liikakasvu joka tyypillisesti johtuu saman putken viitosnastaan edellisen putken anodilta tulevan kondensaattorin vuodosta. Tuo konkka kannattaa vaihtaa varmasti ehjään. Niin, siinä konkan kanssa sarjassa voi olla joku vastuskin.

Edit: Timo ehti ensin. Eikös putkessa kuitenkin ole oktaalikanta vai saako sitä jollain muullakin kannalla? Minulla ei ole kytkentäkaaviota joten kirjoitukseni on yleistä arvailua, suojahilalta menee päätemuuntajalle tuon teholuokan vastus.

Reijo

Radiossa on pääteputkena EL84 eikä EL34 (kirjoitusvirhe...) eli Reijon vastaus ei päde tähän tapaukseen.

Timo

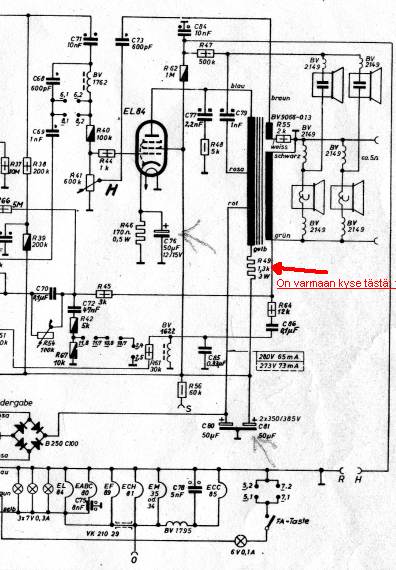

Kyllä, skema piirretty vähän eri tavalla, mutta juurikin tuo!

Anteeksi typerä kysymys, mutta mitä tarkoittaa vastuksen yli jännitteen mittaus? Mittaus maita vasten ennen ja jälkeen vastuksen? Vai jännitemittaus niin, että anturit kummallekin puolelle vastusta?

Lainaus:


Tuosta 3095/56:sta vaihdoin kaikki konkat.

Tämä on tällaisenaan soinut koko kesän, kun odotteli tuota serkkunsa valmistumista, ja nyt heti ekan räpläilyn jälkeen hurjistui! No, täytynee elkoremppa tehdä tähänkin.

Kiitokset asiallisesta opastuksesta

Näytti olevan tuon 1,5k vastuksen yli 90 volttia (89,9), onko toi paljon vai vähän (60mA)?

Muoks: Ohmin lakia tutkittuani, tehohan on toi 5,4W ja jos vastuksen alkuperäinen kesto on ollut toi 3 - 4W niin vähän yläkantissa?

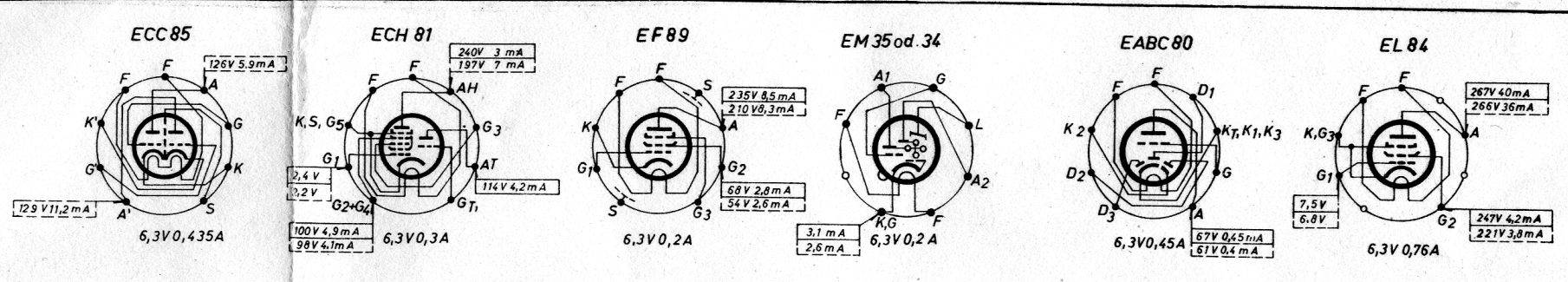

Tässä 3090:n putkien I ja U arvot.

LGL

Hei T. Kaaviossa on annettu jännite- ja virta-arvot (220V~ ?). Toinen on Ulalle ja toinen muille aaltoalueille. Näissä on myös pääteputki mukana; suoto-kondensaattorin C80 + navalla 260 V 65 mA ja 273 V 73 mA (jos näin oikein). Nykyiset arvot riippuvat verkkojännitteestä (230 V~) ja radion verkkojännite asettimen asennosta. Vanha radio ei tietystikään pääse noihin tehdasarvoihin mutta niitä voi pitää referensinä. t. // Jukka

Grundigissani on vastuksen R49:n yli 41 volttia.
Mittari kytkettynä vastuksen yli, poista putket vuorotellen. Aloita EL84:llä.
Tarkkaile jännite.

MUISTA OLLA VAROVAINEN!!!!!

Kokeile ekaksi uudella EF89. Sitten vain mittaamalla, ympäristössä on jossain oikkari

LGL

Voidaan olettaa että IF-purkit ovat ok jos radio toimii. Seuraavaksi tulee C51=8nF tai tai C47=10nF. Ovatko auki?

LGL

Joo, oli tulkintavirhe, noi konkat on kyllä niin kuin kuuluukin, tässä vaan oli 8n konkka vedetty tuon vastuksen yli, ja se oli tosiaan liki oikosessa.
Kaivoin varastoa, ja laitoin 10n konkan tuohon yli, nyt toimii myös viritysputki, ja toi ylimenojännite on 60V, eli tehoa menisi noin 2,5W, taitaa toi 4W vastus, joka siinä alkujaan oli, kestää.

Onko tässä Grundigissa vaihdettu tasasuuntajaa? Originaali on B250C100 joka on seleeni härveli. Tarkista onko vaihdettu piisillaksi. Jos on niin, kannattaisi kytkeä sarjaan 5 watin 150 ohmin vastus.

LGL

No niin. Kusti toi Uraltonesta noi 4W vastukset. "Yleisön pyynnöstä" juotin (itseni lisäksi) noita kondensaattoreitakin uusiksi. Suurin osa oli "hehtaarilla" yhdessä kapasitanssi oli romahtanut, ja yhdessä pirusti liikaa. Mitään näkyvää/kuuluvaa ei kuitenkaan noista tullut. Vaihtamatta jätin noi siniset (vaha)konkat, lähinnä sen takia, että ovat todella hankalissa paikoissa, ja toi mun kolvi ei riitä noihin runkoon tuleviin tinauksiin. Mikä/minkä tehoinen kolvi noihin riittää?
Hehkut voisi tosiaan vielä mitata, ovat varmasti yläkantissa näillä Joroisten jännitteillä.
Nyt on kuitenkin blues-ministeri kuunneltu ilman ongelmia/palaneen käryä. Eli laite riittänee ainakin tuohon etätyöhuoneen päivittäiseen viihdytykseen. Jatketaan jos ongelmia ilmenee.

Tässä vielä kuva tuosta "paremmasta puolesta", sori jos työn jälki ei kaikkia miellytä, tässä vasta opetellaan

Se liikakapasitanssinen konkka luultavasti vuotaa reippaasti, monet kapasitanssimittarit näyttävät liikaa kohdatessaan vuotavan kondensaattorin.

Reijo

Hei, kyllä luulis sun kolvin lämpötehon riittävän -kärjen vaihto auttaa, saa enemmän kosketuspintaa ja lämpö siirtyy nopeammin. Vanhaan liitokseen voi myös lisätä uutta tinaa vähän ja samalla siihen menee juoksutetta, niin homma helpottuu.


LGL oli laittanut ekalle sivulle kuva ja siinä oli lyijykynällä tehty nuoli tuohon katodi-lyyttiin - varmaan on toinen nuoli osoittamassa siihen toiseen lyyttiin (ilmaisimessa)? Nää on kaksi tärkeää osaa audiopuolella - toiminta riippuu paljon niiden osien kunnosta. Suosittelen niiden vaihtoa. Pääteputken kondensaattori ja vastus vaikuttavat pääteputken toimintaa ja tuo sinun mittaamasi arvo on yläkantissa (heitin vähän pyöreän arvon kun sanoin 8 V, samalla pääteputkella Helvarissa arvon pitää olla luokkaa 6,5 V. Vastus-arvo on voinut myös ajan myötä muuttua - tässä on hyvä juotosharjoitus, osat rungon puolelta irti ja arvojen mittaus - sitten tietää korjaako vai ei.  / T. // Jukka

Joo, Elfalta tuli noi elkotkin, laite on nyt nipussa ja koekäytössä takakansi auki.
Elkot 50 ja 10uF oli mittauksen mukaan 88 ja 15uF, toi 170 ohmin vastus arvoissaan. Uudet mittarin mukaan 13 ja 48uF, näyttää siltä että toi halpis kiinalainen L/C mittari ei noilla isommilla jännitearvoilla (10uF/100V) pidä ihan paikkansa. Toi pääteputken konkan yli menevä jännite ei pudonnut kuin 7,5 volttiin, eli ei oleellista muutosta, olisko noissa kauttaaltaan yläkantissa olevien jännitteiden syy kuitenkin tämä asuinpaikan korkea verkkojännite, etuvastus voisi tosiaan olla paikallaan.
Laite toimii ihan kiitettävästi, ainut ongelma on tuon EABC80:n kannassa, tuntuu olevan kosketushäiriöitä, vaikka sprayllä olenkin koittanut putsata. Täytynee käydä hammasvälirassilla vielä läpi.
Kaikenkaikkiaan työvoitto tuosta aloituksen "salamoinnista"
Kiitokset kaikille auttaneille.
