Telefunken Vivace 2432 :n ULA-viritinmoduli (Luettu 3852 kertaa)

Jorma Raita God Member Poissa Viestejä: 1730 Sijainti: Helsinki	Telefunken Vivace 2432 :n ULA-viritinmoduli 15.10.2012 klo 19:20:19	Tulosta viesti
	Telefunken Vivace Super 2432 vastaanottimeen chassiksen päälle on sijoitettu erillinen ULA-viritinmoduli. Moduli on mahdollisesti komponenttina ostettu laitteen konstruktioon. Näyttäisi jonkun muun valmistajan tekemältä. Olisiko mahdollisesti ASAn ULA-lisälaite? Ainakin putkisarja voisi viitata siihen suuntaan: EC92, EF80, EF85 ja EABC80. Jorma Kuva kohdennettuna ULA-viritinmoduliin:

	Putkiradio_Telefunken_Vivace_Super_2432_srnro_03391_ULA-viritin__10_01__kuva_Jorma_Raita.JPG ( 104 KB \| 0 latausta )
	IP kirjattu

Jorma Raita God Member Poissa Viestejä: 1730 Sijainti: Helsinki	Re: Telefunken Vivace 2432 :n ULA-viritinmoduli Vastaus #1 - 15.10.2012 klo 19:22:15	Tulosta viesti

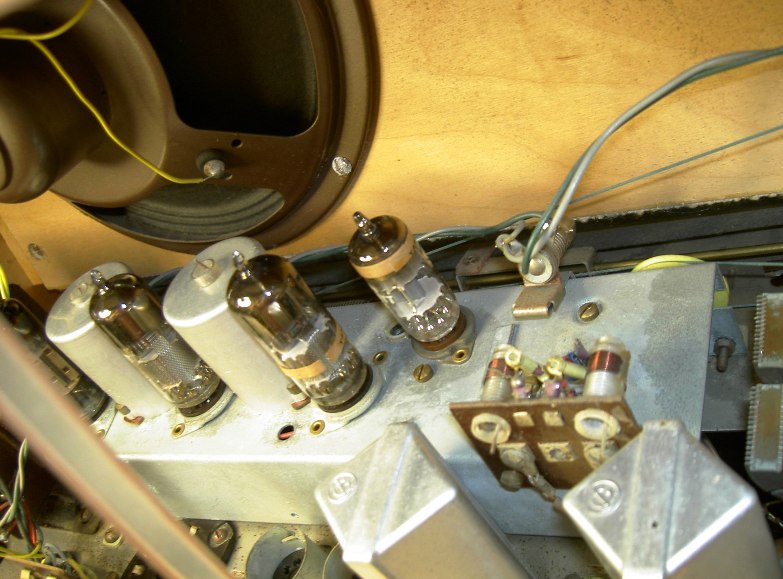

	Kuva toisesta kuvakulmasta:

	Putkiradio_Telefunken_Vivace_Super_2432_srnro_03391_ULA-viritin__10_11__kuva_Jorma_Raita.JPG ( 98 KB \| 0 latausta )
	IP kirjattu

Jorma Raita God Member Poissa Viestejä: 1730 Sijainti: Helsinki	Re: Telefunken Vivace 2432 :n ULA-viritinmoduli Vastaus #2 - 15.10.2012 klo 19:24:50	Tulosta viesti

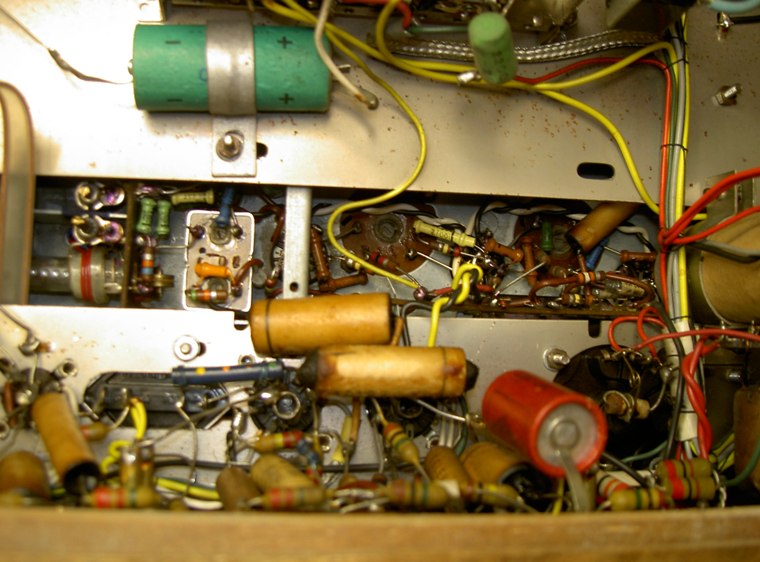

	Kuva ULA-modulin alapuolelta:

	Putkiradio_Telefunken_Vivace_Super_2432_srnro_03391_ULA-viritin__10_21__kuva_Jorma_Raita.JPG ( 97 KB \| 0 latausta )
	IP kirjattu

Jorma Raita God Member Poissa Viestejä: 1730 Sijainti: Helsinki	Re: Telefunken Vivace 2432 :n ULA-viritinmoduli Vastaus #3 - 15.10.2012 klo 19:26:16	Tulosta viesti

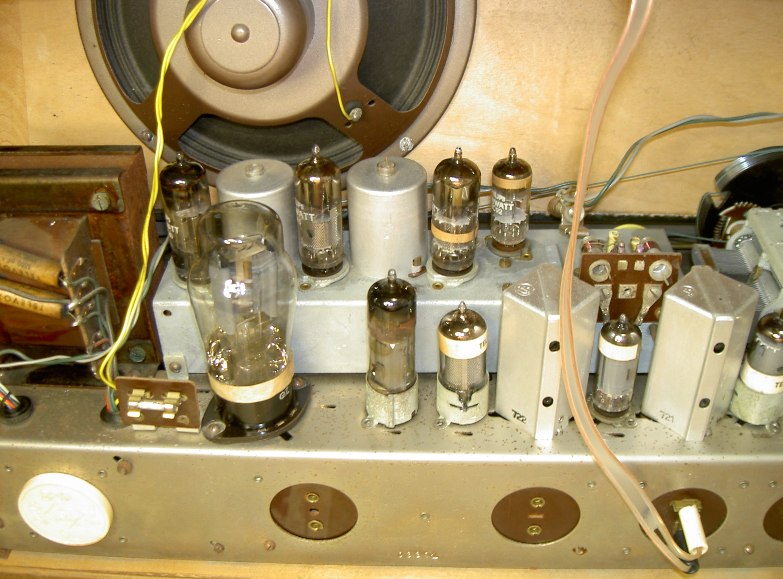

	Yleiskuva chassiksesta:

	Putkiradio_Telefunken_Vivace_Super_2432_srnro_03391_ULA-viritin__10_31__kuva_Jorma_Raita.JPG ( 108 KB \| 0 latausta )
	IP kirjattu

Jorma Raita God Member Poissa Viestejä: 1730 Sijainti: Helsinki	Re: Telefunken Vivace 2432 :n ULA-viritinmoduli Vastaus #4 - 15.10.2012 klo 19:27:24	Tulosta viesti

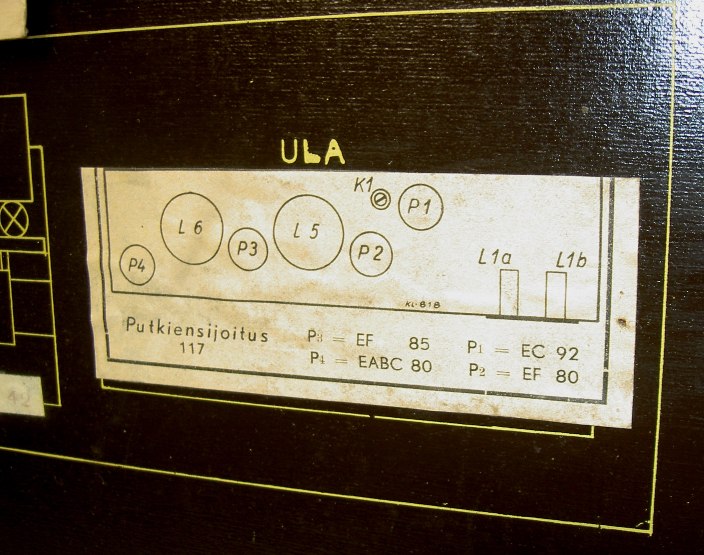

	ULA-modulin putkitus: Näyttäisi tuo kuvassa oleva numero 117 viittaavan ASA:n ULA-lisälaitteeseen. Jorma
	« Viimeksi muokattu: 15.10.2012 klo 20:01:49 Kirjoittaja Jorma Raita »
	Putkiradio_Telefunken_Vivace_Super_2432_srnro_03391_ULA-viritin__10_41__kuva_Jorma_Raita.JPG ( 103 KB \| 0 latausta )
	IP kirjattu

Jari Aalto God Member Poissa SRHS Viestejä: 513 Sijainti: Kirkkonummi	Re: Telefunken Vivace 2432 :n ULA-viritinmoduli Vastaus #5 - 15.10.2012 klo 20:29:25	Tulosta viesti
	Hieno viritys. Onhan siinä AM puolikin, säätyykö se yht'aikaa ulan kanssa, vai onko nähty vaivaa ja ULA pysyy paikoillaan vaikka ollaan AM puolella virittelemässä? Minulla on Philips BSF400A ja siinä 112 ASA viritin. Ula ja AM säätyvät saman aikaisesti, ei hienouksia.


	IP kirjattu

Jorma Raita God Member Poissa Viestejä: 1730 Sijainti: Helsinki	Re: Telefunken Vivace 2432 :n ULA-viritinmoduli Vastaus #6 - 15.10.2012 klo 20:55:16	Tulosta viesti
	Molemmat säätyvät samanaikaisesti. Ensin hieman kummastelin tuota vähän takaperoista osasijoittelua (verkkomuuntaja vasemmalla ja virityspiirit oikealla takaa katsottuna). Syynä voi olla ULA-virittimen säätöpyörän saaminen AM-säätökondensaattorin kanssa samalle asteikkonarulle. Tutkin tuota konstruktiota myöhemmin vielä tarkemmin. Nyt en ottanut koneistoa ulos. Jorma


	IP kirjattu
