Asa 822 / 822L potentiometri
18.08.2012 klo 18:39:14
Tulosta viesti

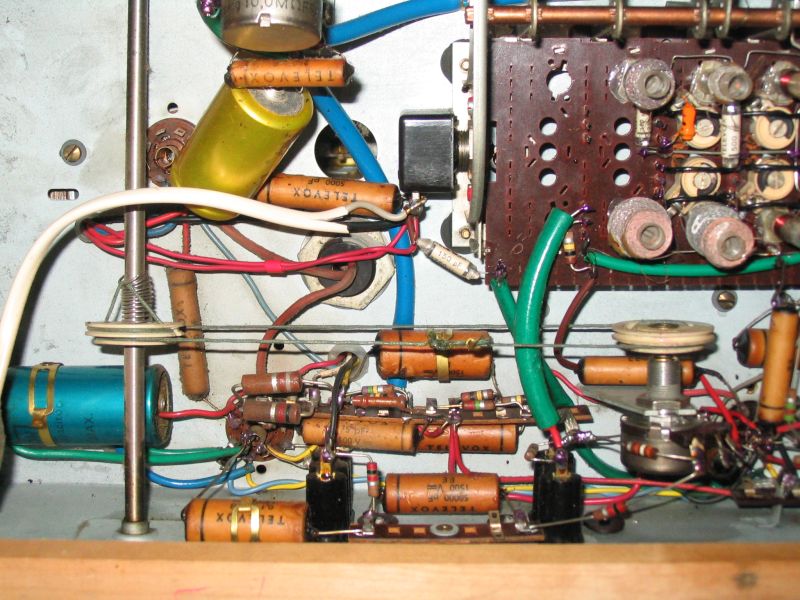

Onko kenelläkään kuvaa Asa 822 tai 822L koneiston alta. Radiossa äänenvoimakkuuden säätöpotentiometriin on naruvälitys. Oheisessa kuvassa oleva ratkaisu toimii, mutta se on jonkun korjaajan jäljiltä. Millainen on alkuperäinen asennus?

Kauko Viitanen

Sivun alkuun

IP kirjattu

mieite
God Member
*****
Poissa


SRHS

Viestejä: 805
Sijainti: Parainen
Re: Asa 822 / 822L potentiometri
Vastaus #1 - 18.08.2012 klo 20:56:56
Tulosta viesti

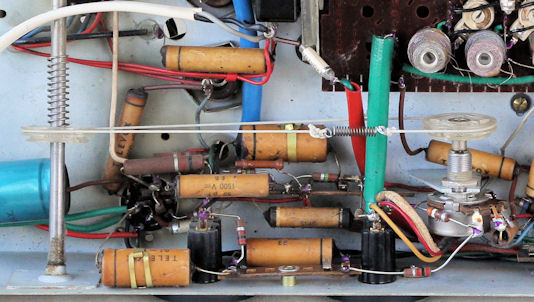

Korjaajan jäljiltä tämäkin Hymiö

Nisse

Suunnitellessanne radion ostoa, valitkaa Asa.
Sivun alkuun

IP kirjattu

kkv
God Member
*****
Poissa


SRSH

Viestejä: 1195
Re: Asa 822 / 822L potentiometri
Vastaus #2 - 18.08.2012 klo 21:51:50
Tulosta viesti
Kiitos, Nisse.
Korjattu tai ei, kuvassasi oleva langan kulku on alkuperäinen tai ainakin lähellä sitä. Akselissa helisevälle jousellekin löytyy mielekäs tehtävä. Molemmissa muovipyörissä on reiät. Näiden kautta lanka on pujotettu ainakin vasemmassa pyörässä jousen kiristettäväksi. Näin kytkentä saadaan tarpeeksi kiinteäksi ilman, että lankaa täytyy kiristää kohtuuttomasti.

Kauko Viitanen

Sivun alkuun

IP kirjattu

Niko
YaBB Newbies
*
Poissa


SRHS

Viestejä: 0
Re: Asa 822 / 822L potentiometri
Vastaus #3 - 19.08.2012 klo 16:15:49
Tulosta viesti
Lainaanpas hieman tätä viestiketjua..
Minulla on myös työpöydällä ASA 822.
Mistäköhän löytäisin kytkentäkaavan moiseen?
