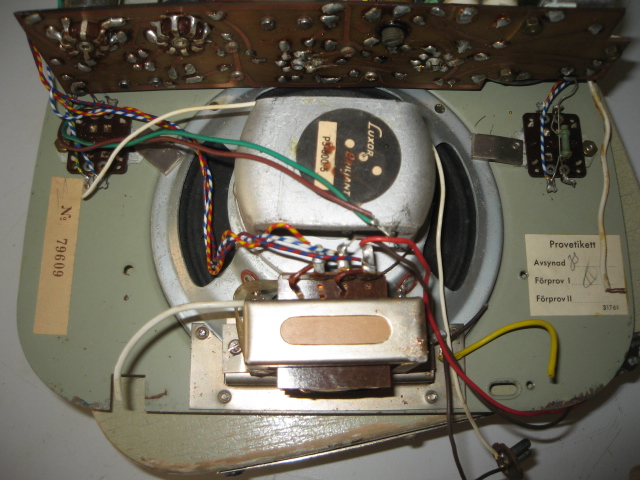

Seuraavat 2 kuvaa

Nyt löysin kaavion ja pääsen alkamaan korjausken. Amerikassa on muuten myynnissä 67.5 v anodiparistoja. On vain aika kallis, joten ehkä helpompaa jos rakentaa adapterin 10:lle 9V paristolle.

http://www.ebay.co.uk/itm/Eveready-416-Carbon-Zinc-67-5V-Battery-NEDA-217-A416-/...

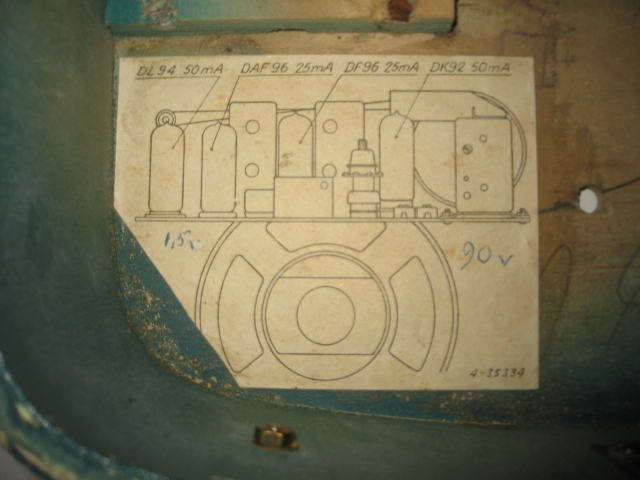

Nyt olisi putki hakusessa:

DAF96 putki on näköjään korvatu DF96 putkella. No sehän ei taida toimia.

pentti (at) sulo.fi osoitteella tavoittaa.



pentti

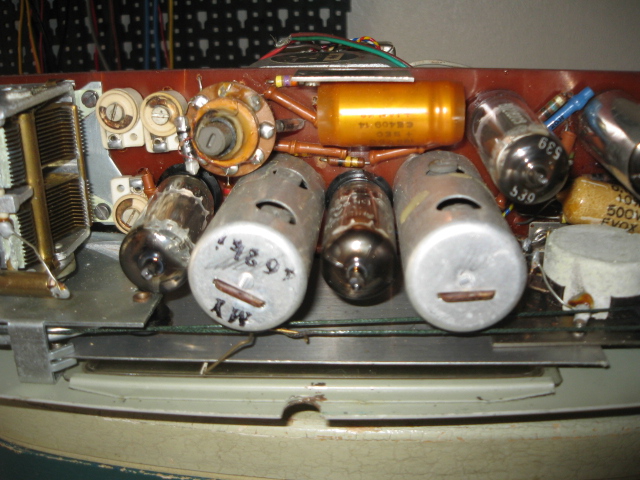

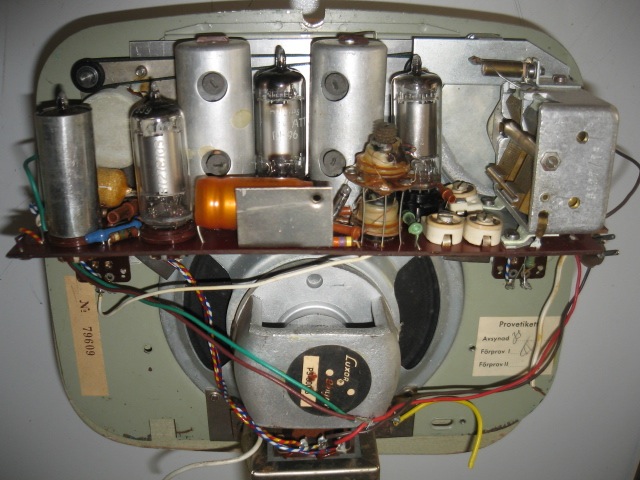

No tulihan se kuntoon. Kaikki putket vialla, pari katkosta piirilevyllä ja yksi vuotava kondensaattori. Pahin oli kuitenkin se että en millään meinannut saada vireeseen. Asteikko liikkui väärään suuntaan ja sydämistä loppui säätövara. Tätä ei oikein edes kehtaa sanoa mutta olkoon esimerkki. Viikon olin taistellut ja manasin jo radion sinne viho viimeiseen paikkaan.  Yht.äkkiä kello 02.30 heräsin ja tajusin että asteikkohan on metreissä. Ei muuta kuin pajalle varmistamaan asia ja voila siinähän se oli. Aamulla vaimo katseli vähän oudosti mutta ei puhunut mitään. Ei ollut ihme että asteikko kasvoi väärään suntaan ja että 350 metriä ei mennyt vireeseen 350 khz:ilä.

Että sillai

pentti

Odottelen mielenkiinnolla mikä sieltä paristoliittimistä löytyy. Joku väli/lamelli voisiko olla oksidoitunut? Se saattaa näyttää ihan kirkkaalta.

pentti

Lainaus:


Hävettää tunnustaa mutta tuo se oli. Olin tietenkin mitannut asian etukäteen, yleismittari piippariasentoon ja toinen napa paristokotelon plusnapaan ja toisella kokeilin virtaliittimen keskinapaa. Piippaus kuului, selvä tapaus, plussa keskinavassa.

Väärin! Nyt kävikin niin että radiossa on iso kondensaattori plussasta miinukseen ja mittausvirta latasi tuota lyyttiä. Jos olisin mitannut virtaliittimen rungosta olisi sekin piipannut. Tai jos olisin käyttänyt analogista yleismittaria olisi viisarin liikkeestä nähnyt konkan latautumisen.

Elin siis vääränapaisessa uskossa, virtaliittimen navoista ei näkynyt mikä liitin menee mihinkin, luotin vaan tuohon väärään mittaukseeni. Ilmankos siitä ei saanut mitään tolkkua. Ja kun vielä jännitteet kytkettyä kuului kovaäänisestä huminaa ja hurinaa päättelin että radio-osa ei saa virtaa ja etsin siihen syytä.

Eli näin tyhmä on ihminen kun pitää jotain asiaa itsestäänselvyytenä. Hyvä puoli on se että mitään ei hajonnut. Miksiköhän, yleensä trankut hajoaa heti kun tarjoaa vääränapaista jännitettä?

Reijo
