Normaali aihe Putkiradio HBG 641Y SARAH (Luettu 6936 kertaa)
Jorma Raita
God Member
*****
Poissa



Viestejä: 1730
Sijainti: Helsinki
Putkiradio HBG 641Y SARAH
20.07.2012 klo 10:39:21
Tulosta viesti
Yksi kateissa olleista Korkeasaaren leijonista on nyt löytynyt ja palannut Helsingin kokoelmiin. Löydetty leijona on vuodelta 1941 Radioliike E.Hellbergin valmistamista neljästä leijonasarjan radioista. Radio on yleisvirtalaite malli 641 Y nimellä SARAH. Laite on hyvin säilynyt mutta kaikki putket oli hukka vienyt.

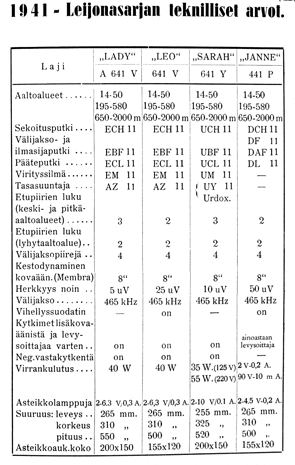

Laitan tähän mukaan taulukon leijonasarjan teknisistä tiedoista ja muutamia kuvia radiosta.

terv. Jorma

Sivun alkuun

IP kirjattu

Jorma Raita
God Member
*****
Poissa



Viestejä: 1730
Sijainti: Helsinki
Re: Putkiradio HBG 641Y SARAH
Vastaus #1 - 20.07.2012 klo 10:41:16
Tulosta viesti

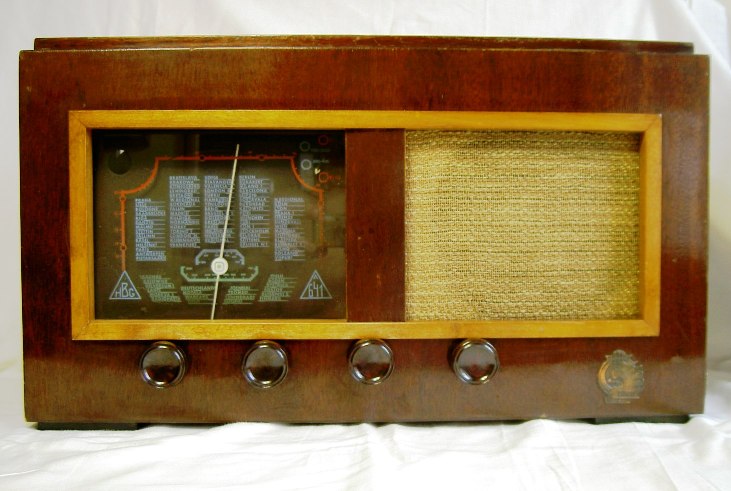

Kuva radiosta....

Sivun alkuun

IP kirjattu

Jorma Raita
God Member
*****
Poissa



Viestejä: 1730
Sijainti: Helsinki
Re: Putkiradio HBG 641Y SARAH
Vastaus #2 - 20.07.2012 klo 10:43:43
Tulosta viesti

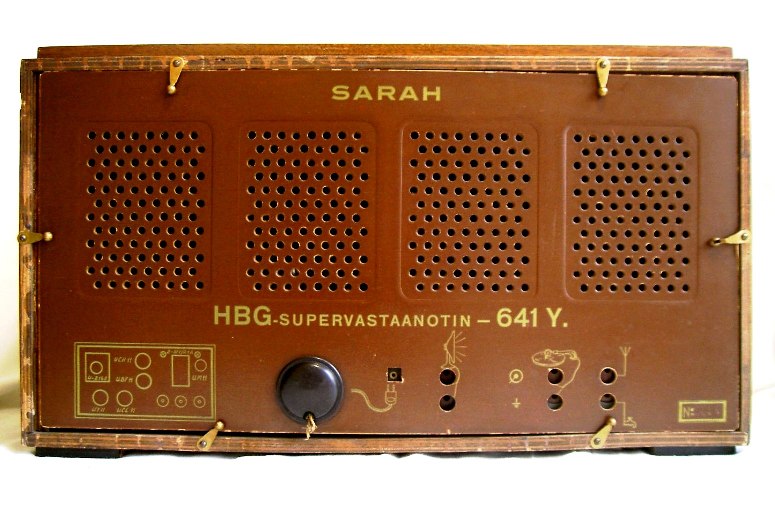

Kuva takaa....

Sivun alkuun

IP kirjattu

Jorma Raita
God Member
*****
Poissa



Viestejä: 1730
Sijainti: Helsinki
Re: Putkiradio HBG 641Y SARAH
Vastaus #3 - 20.07.2012 klo 10:44:47
Tulosta viesti

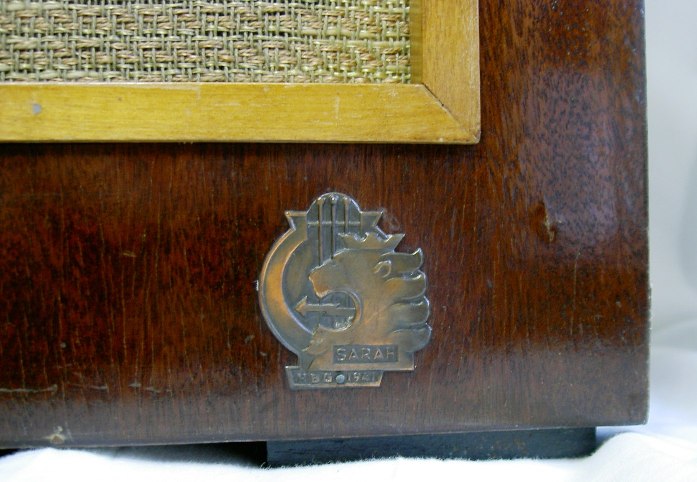

Leijona logo......

Sivun alkuun

IP kirjattu

Jorma Raita
God Member
*****
Poissa



Viestejä: 1730
Sijainti: Helsinki
Re: Putkiradio HBG 641Y SARAH
Vastaus #4 - 20.07.2012 klo 10:47:05
Tulosta viesti

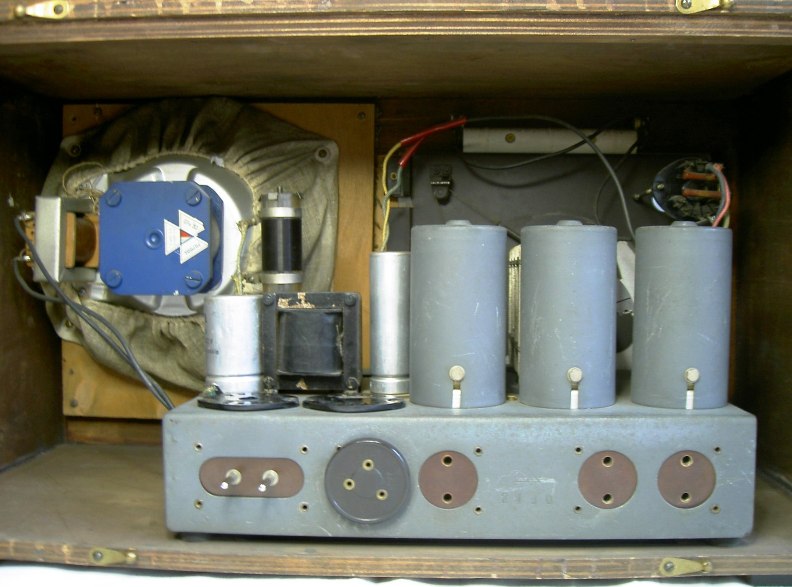

Kuva koneistosta....

Sivun alkuun

IP kirjattu

Jorma Raita
God Member
*****
Poissa



Viestejä: 1730
Sijainti: Helsinki
Re: Putkiradio HBG 641Y SARAH
Vastaus #5 - 20.07.2012 klo 11:02:04
Tulosta viesti
Laitteen putkisarja on:

UCH11        löytynyt seuran varastoista
UBF11        oli jäänyt radioon paikoilleen, oli hieman piilossa
UCL11        löytyi seuran varastoista (pentodiosan ohjaushilapiikki oli murtunut irti kannasta)
UM11         puuttuu edelleen

UY11          löytyi seuran varastoista

Lisäksi jäi selvitettäväksi, mstä löytyy se tasasuuntaajan ja ison tehovastuksen yhteyteen kuuluva iso bajonettilukitteinen oletettavasti hehkulampun tapainen putki (tai lamppu).
Teknisissä tiedoissa se on aaltosululla merkitty tasasuuntaajaputken UY11 yhteyteen nimellä Urdox. Takalevyssä näyttäis olevan merkintä U-2160.

Kokeneet radioveteraanit voisivat kertoa tuon teknisestä merkityksestä enemmän ja ehkä ko. lamppukin löytyisi heidän putkilaatikoistaan.

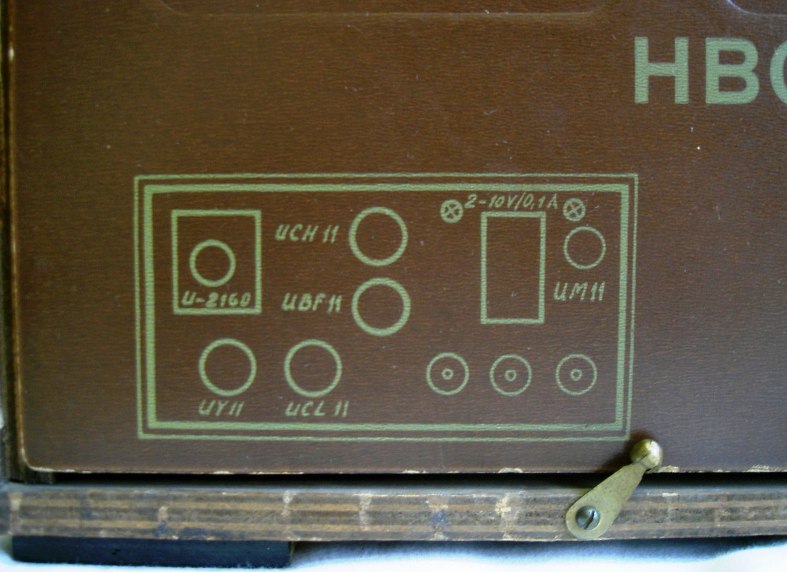

kuva putkien sijoittelusta....

terv. Jorma

Sivun alkuun

IP kirjattu

OH2FBX
God Member
*****
Poissa



Viestejä: 1488
Sijainti: Hanko
Re: Putkiradio HBG 641Y SARAH
Vastaus #6 - 20.07.2012 klo 11:52:26
Tulosta viesti
Urdox. Se voisi olla vastus"putki", jonka vastusarvo muuttuu sen lämmitessä. Muistelen että jotakin sellaista on ollut testaamieni seuran putkien joukossa. En vaan löytänyt merkintää tietokannastani.

Seuraavat joissa merkintä Current regulator tai vastusputki ovat tietokannassani ja siis jossakin Petäjävedellä (jos on enää): 1908; 1910; C9; VIN 63. Kannasata ei ole merkintää.

Ilmari Nikander
Sivun alkuun

IP kirjattu

Jorma Raita
God Member
*****
Poissa



Viestejä: 1730
Sijainti: Helsinki
Re: Putkiradio HBG 641Y SARAH
Vastaus #7 - 20.07.2012 klo 13:33:29
Tulosta viesti
Jotain tuollasta vastusputken (lampun) kaltaista olin itsekin aavistellut.

Tämä tieto löytyi radiomuseum.org:in sivuilta googlettamalla. Radiossa oleva kantakin on juuri tuollainen kuin kuvassa.
www.radiomuseum.org/tubes/tube_urdox.html

Petäjävedeltä voisi vielä etsiskellä, kun nyt tiedetään tarkemmin, minkä näköistä etsitään.

Jorma

Sivun alkuun

IP kirjattu

Timo Haveri
God Member
*****
Poissa



Viestejä: 2962
Sijainti: Parkano
Re: Putkiradio HBG 641Y SARAH
Vastaus #8 - 20.07.2012 klo 13:47:43
Tulosta viesti
Onpas radio hyvässä kunnossa. Hieno löytö!

Tuolla on hieman tietoa Urdoxeista saksaksi:

http://www.jogis-roehrenbude.de/Roehren/Urdox-FeH2/Daten.htm

Tuo U-alkuinen tyyppinumero näyttäisi noiden taulukoiden mukaan olevan Osramin putki. Tyyppiä U-2160 ei näy olevan mutta taulukon tiedoista voi päätellä, että arvot on koodattu tyyppinumeroon. Eli tuo olisi silloin 21 volttia ja 0,60 A. En oikein tiedä kuulostaako nuo arvot mitenkään oikeilta, ainakin virta tuntuu suurelta?

Timo

Sivun alkuun
WWW
IP kirjattu

OH2FBX
God Member
*****
Poissa



Viestejä: 1488
Sijainti: Hanko
Re: Putkiradio HBG 641Y SARAH
Vastaus #9 - 20.07.2012 klo 14:33:56
Tulosta viesti
Testaamissani putkierissä oli myös asteikkolampuiksi tulkitsemiani saman näköisiä. Erä 2 laatikko 4 jos enää on siinä. L102/1K ja L 100/1G. Olisiko nuo mitä haet???

Ilmari Nikander
