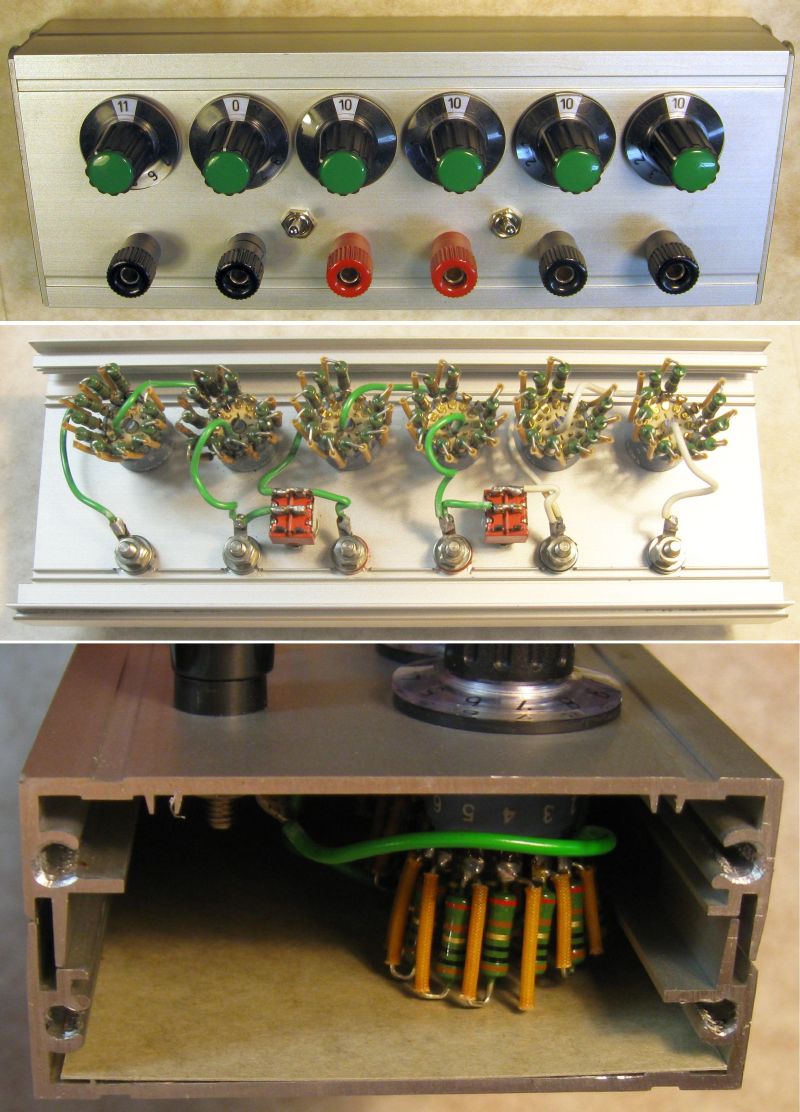

Oheisen kuvan esittämän dekadivastuksen rakensin joskus abt 25-30 vuotta sitten,
poikkeavaa normaaleista dekadivastuksista on, että kuuden dekadin ketjun voi
katkaista kahteen tai kolmeen osaan etulevyssä näkyvillä vipukytkimillä,
näinollen laite sisältääkin kolme erillistä dekadivastusta, säätöalueeltaan
10...1100R, 1000R...110K ja 100K...11M.
Myös erilaisia jännitteenjakokytkentöjä voi aikaansaada dekadien väliin kytketyistä naparuuveista.
Näin rakennettuna tulee laitteesta paljonkin monitoimisempi pienellä lisähinnalla
(kaksi kytkintä ja neljä naparuuvia), vastaavaa toteutusta en ole muissa nähnyt.
Ja kuten usein käy, tämäkin joutui käyttöön keskeneräisenä, oli tarkoitus hienosti
kaivertaa vastusarvot ja vipukytkimien merkinnät mutta tekemättä on vieläkin
ja ilmeisesti jääkin, kilpikaiverruskonekin on mutta ei moottoria, teriä ja sabluunoita.
Dekadit ovat: 10-100R, 100R-1000R, 1k-10K, 10K-100K, 100K-1M ja 1M-10M.
Kiertokytkimet: ELMA:n 12-asentoisia, kullatuilla kontakteilla
vastukset: 1% 0,7W metallikalvovastuksia
kotelo: kaksi PROCO-profiilia vastakkain asetettuna
vipukytkimet: C&K, kaksinapaisia, navat kytketty yhteen
Säätönupeissa on merkinnät 0..11, nolla oikosulkee dekadin, 11 katkaisee vastusketjun.
Tässä yksi toteutus dekadivastuksesta, rakennetta voi soveltaa myös dekadikondensaattoriinkin
mutta hajakapasitanssit ehkä aiheuttavat ongelmia joissakin kytkennöissä.

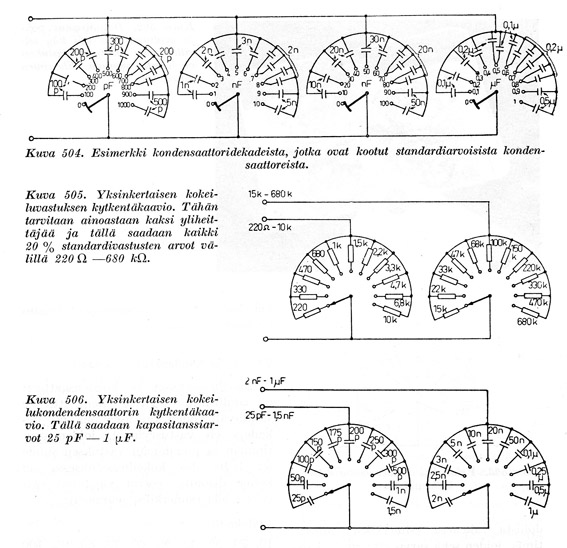

kkv:n liitteen 4-dekadiseen kaavioon tarvitaan erikoiset vaihtokytkimet joissa
yhdistyy kaksi kiinteää kontaktia yhtäaikaisesti, tällaisia ei taida enään olla saatavilla?
|
