Olis tarve tällaiselle

http://www.vcomp.co.uk/batt_elim/batt_elim.htm

Mitä mieltä hinnasta, 56,69 euroa jos laskin oikein (46,45 puntaa) ?
Hinta itse tehtynä olisi varmaan suurempi ?

Nisse

Ei se kalliiksi tule itse rakentaa.

Jos teet itse niin tässä yksi esimerkki: http://www.vintage-radio.com/projects/battery-set-psu.html

Tuossa anodijännite on tehty jännitettä nostamalla mutta sen saa tosiaan tehtyä myös kahdella muuntajalla. Regulaattorina voi käyttää esim. tätä:

http://uraltone.com/kauppa/product_info.php?info=p3243_LR8N3-G-regulaattori--Sup...

Sen maksimivirta on 20 mA joka riittänee paristoradiolle. Siihen voi laittaa lisäksi zenerin pudottamaan ylimääräiset jännitteet ettei regulaattorin tehonkesto ylity. Pelkällä zenerilläkin saanee riittävän tasaista jännitettä. Hehkut saa esim. LM317 regulaattorilla.

Pienten muuntajien saanti ei ole mikään ongelma. Kirpputorit ovat pullollaan vanhoja kännykän yms. latureita ja virtalähteitä. Hinta on yleensä siinä euron paikkeilla / kpl. Kuoret vaan irti ja muuntaja uusiokäyttöön. Pienenkin muuntajan teho riittää hyvin tässä tapauksessa. Jos valitsee eri toisiojännitteellä olevat esim. 230/6 ja 230/12 volttia niin ne peräkkäin kytkemällä saa ulos 115 volttia (periaatteessa). Hehkut voi ottaa sitten siitä välistä. Ensimmäisen muuntajan voi myös jättää kuoriinsa ja pitää sen erillään, jolloin välttyy verkkojännitteen kanssa pelaamiselta.

Olen itsekin alkanut ostella näitä talteen kirppareilta nyt kun niitä vielä saa. Nykyään laturit alkavat olla yhä useammin hakkurityyppisiä, joten aidolla muuntajalla tehtyjen saatavuus vähenee tulevaisuudessa. Tällä hetkellä ne ovat lähes ongelmajätettä joten kannattaa kerätä talteen...

Timo

Kiitos viesteistä.
Kännykän latureita löytyy, hyödyntämisestä on "nouhau" kateissa.
Taitaa olla parempi että tällainen maallikko tilaa valmiin laitteen.
Tarve olisi 90v ja 2v laitteelle mutta kai toi 1,4v riittää ?

Nisse

Laitteen tiedoissa sanotaan siinä olevan IC-regulaattori sekä ylilämpö- ja ylivirtasuojaus. Tämä viittaa aika vahvasti LM317 regulaattoriin (tai vastaavaan). Jännitettä saa siis helposti nostettua joko trimmeriä säätämällä kuten balticsuper sanoikin tai jos semmoista ei ole niin vastusta vaihtamalla (tosin aika varmasti siellä on trimmeri). Myyjäkin saattaa tämän säädön voida tehdä valmiiksi jos vaan muuten laitteen speksit kestää aiotun tarpeen.

Timo

Terve taas,
Laitan tilauksen menemään, ehkäpä saan vastuksen vaihdettua tai peräti sen tilalle trimmerin mikä olisi paras vaihtoehto.
Asa matkaradio minullakin on mutta myös Marconi josta oli juttua foorumilla jokin aikaa sitten sekä pari pöytäradiota.
En näitä aio sen enempi käyttä kuin kokeilla toimivatko.

Nisse

Löytyihän ne ohjeet kun tarpeeksi etsi. Anodipuolella on 125 mA:n sulake joten siinä on ainakin virranannon raja. Laitteessa on zeneriketju josta saa useampiakin jännitteitä, 90, 67, 45 ja 22 V.

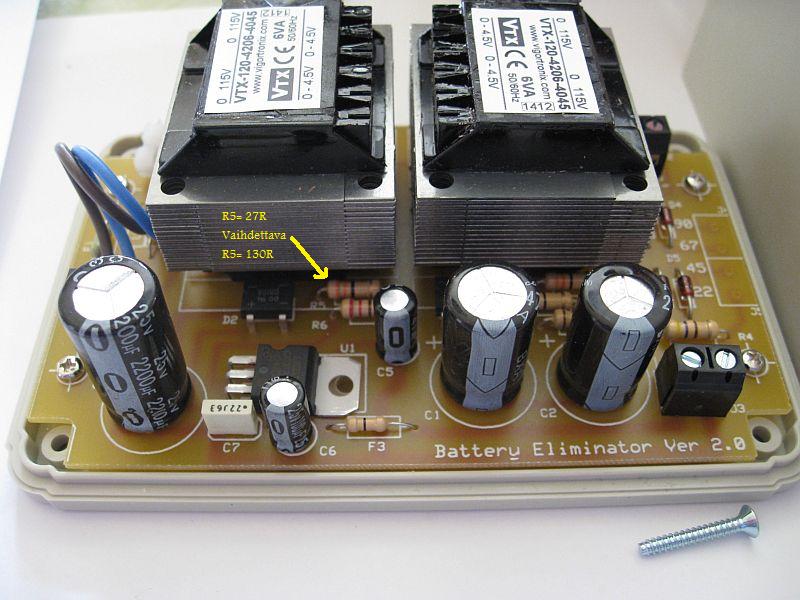

Hehkujännitteen muutos 1,4 V -> 2 V on ohjeissa kerrottu, yksi vastus vaihdetaan 27 ohmista 130 ohmiseen. Tähän voi tosiaan laittaa vaikka kaksiasentoisen kytkimen.
