Celeston Concerton kytkentäkaavio
13.03.2012 klo 19:55:04
Tulosta viesti
Tervehdys

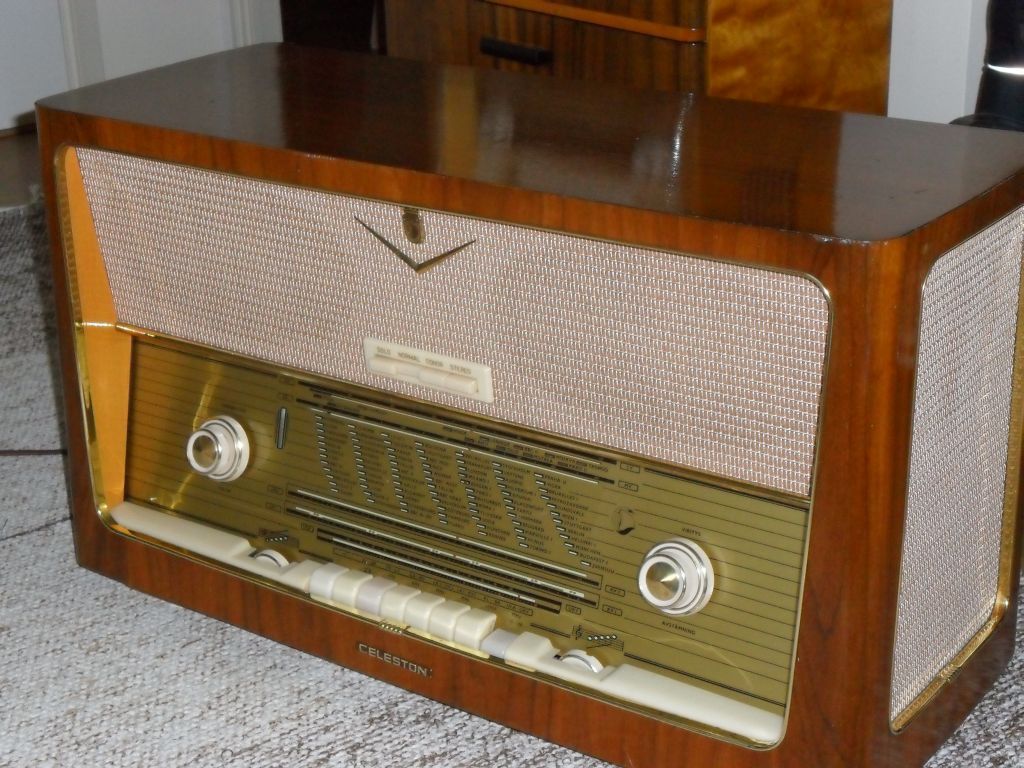

Löytyisikö kytkentäkaaviota kuvan mukaiseen  Celeston Concertoon. Hymiö

T:Pertti

Sivun alkuun

IP kirjattu

balticsuper
God Member
*****
Poissa



Viestejä: 888
Sijainti: Tampere
Re: Celeston Concerton kytkentäkaavio
Vastaus #1 - 13.03.2012 klo 20:58:23
Tulosta viesti
On minulla kaavio, jonka alakulmassa lukee Helvar Jupiter
ja Celeston Concerto, laitatko meiliosoitteen, niin lähetän kaavion
pienen käsittelyn jälkeen, on nyt yli 12 M kooltaan.

Sivun alkuun

IP kirjattu

kkv
God Member
*****
Poissa


SRSH

Viestejä: 1195
Re: Celeston Concerton kytkentäkaavio
Vastaus #2 - 13.03.2012 klo 22:14:19
Tulosta viesti
Helvar vastaanottimien nimet ovat välillä hämääviä. Helvar Jupiter / Celeston Concerto malli on vuodelta 1955. Siinä on tavanomainen EL84 A-luokan pääteaste.
Helvar Stereo Jupiter / Celeston Stereo Concerto on vuodelta 1958. Siinä on 2 x EL84 vuorovaihepääteaste. Stereon kanssa tällä radiolla ei ole mitään tekemistä. Sen stereo-näppäin saa aikaan ns. pseudo-stereo eli vale-stereoilmiön. Tästä on aikaisemmin ollut foorumillamme keskustelua.
Kuvassa oleva radio on Celeston Stereo Concerto.

Kauko Viitanen

Sivun alkuun

IP kirjattu

PertK
Full Member
***
Poissa


SRHS

Viestejä: 224
Re: Celeston Concerton kytkentäkaavio
Vastaus #3 - 14.03.2012 klo 17:25:38
Tulosta viesti
Hei vaan

Laitoin balticsuperille sp. osoitteen yv:nä, mutta Jupiter/Concerton kaaviosta ei taida olla hyötyä, jos pääteaste on yhdellä EL84 putkella.
Entisöinti ja kunnostus-palstalla on viestiketju Helvar Jubilesta.
Kuvien perusteella koneisto on sama, kun Concerto Stereossa viritysputkea lukuunottamatta.
Pääteaste vikaa epäilen, joten Jubilen kaavio saattaisi olla hyödyksi. Löytyisikö sellaista?

Pertti

Sivun alkuun

IP kirjattu

PertK
Full Member
***
Poissa


SRHS

Viestejä: 224
Re: Celeston Concerton kytkentäkaavio
Vastaus #4 - 14.03.2012 klo 17:41:05
Tulosta viesti
Oikea kaavio löytyi, kiitokset vastauksista.

Pertti
