Hei kaikki,

Löysin vintiltä isomummon vanhan putkiradion. Kyseinen radio on Helvarin valmistama ja takapaneelissa lukee malli 4/38. Radio on päällisin puolin hyvässä kunnossa, mutta on maannut kylmässä vinttikomerossa useita kymmeniä vuosia.

Testasin radiota ja töpselin kytkemisen jälkeen etupaneeliin syttyi valot ja joiltakin taajuuksilta sain suhinoita kuulumaan. Minkälaisen antennin tuo tarvitsisi? Kerrostalossa asun, joten mitään monen kymmenen metrin antennivetoja ei oikein pysty viritteleen. Jossei antennillakaan saa mitään asemia kuulumaan, mistä kannattaisi alkaa vikoja etsimään? putket? elkot? vastukset? Elektroniikkatietämystä kyllä on, mutta putkitekniikkaan en pahemmin ole aikaisemmin perehtynyt.

Onko tämä kyseinen malli harvinainen, kun tältä foorumilta tai muuten netistä en kauheasti ole juttuja tästä löytänyt?

Tässä kuvia radiosta:
http://imageshack.us/photo/my-images/542/img1773a.jpg/
http://imageshack.us/photo/my-images/718/img1774kj.jpg/
http://imageshack.us/photo/my-images/407/img1776m.jpg/
http://imageshack.us/photo/my-images/401/img1781h.jpg/
http://imageshack.us/photo/my-images/824/img1782j.jpg/
http://imageshack.us/photo/my-images/855/img1783j.jpg/


Terveisin, Kapu

Onpahan turkasen hyvin säilynyt laite. Ei ole tänne Helsingin museolaitekokoelmaan vielä eksynyt moista laitetta, vaikka ollaan laitteen syntyseudulla.

On ehdottomasti säilyttämisen arvoinen laite.

Jorma

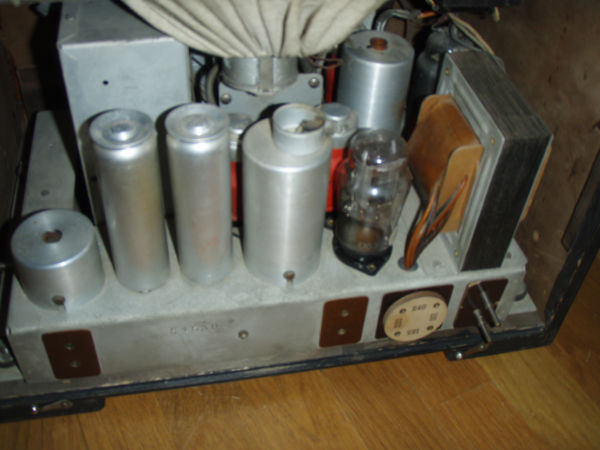

Tarkemmin koneiston kuvaa tarkastellen, huomasin pääteputken EBL1 hilahatun olevan noussut irti putken navalta, voit painaa sen takaisin paikalleen, muutoin ei pelitä.
Elko on ilmeisesti kaksikko, en erota kuvasta sen arvoa mutta sen tulisi kytkiksen mukaan olla 2x16mF, jos se on yksikkö, toinen saattaa olla pönttönä alustan alla. Alkuperäisessä on kaksi yksikköä.

KKo

Tuota laitettakin kannattaa putsata vähäsen,sillä siinä näkyy olevan pölykerros.

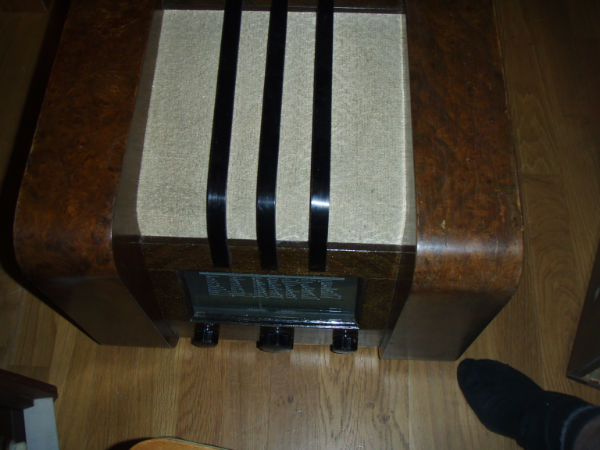

Liitteenä Kuva edestä.

Pääteputkihan kuumenee putkista eniten tasasuuntaajan lisäksi jotenka tuossakin lähellä oleva välijakson kuve on ruskettunut kuumuuden ansiosta. Siinä on saattanut olla jokin rasvatahra tai muu epäpuhtaus, johon kuumuus on vaikuttanut aikaa myöten. Mitään vj.n sisältäpäin johtuvaa se ei voi olla, koska kone kerran on kuuluvassa kunnossa. Noita ruskettumia esiintyy useinkin vanhoissa koneissa

KKo

Mistä käry nousi ? Saattaa olla peräisin verkkomuuntajan ensiöpuolen 5000cm 2250v tai tasurin anodien ja hehkun välisten 5000cm 3750v kondensaattoreiden oikosulusta, ne ovat yksi tavallisimmista käryn syistä. Ne kannattaa rapsia pois, ilman niitäkin kone toimii. Kannattaa huomioida että koneessa ei ole minkäänlaista sulaketta suojana.

KKo

Kondensaattori purkaa kuumetessaan pikensä pellolle, jos se on viallinen ja elkon elektrolyysia purkautuu venttiilin kautta ulos vaurioituessaan.

KKo

Lainaus:

Voi olla, että se olisi kaivannut ns. elvytystä eli jännitteen nostoa hitaasti sitä mukaa kun konkka elpyy. Tai sitten se oli oikosulussa muuten. Vaihtokunnossa se taitaa nyt kuitenkin olla. Sen sisään voi aika helposti piilottaa uuden konkan niin ulkonäko säilyy, jos ja kun entisöit sen joskus.

Timo
