Ville-Matti kirjoitti 28.02.2016 klo 15:18:44:

Tässä linkissä on EM80 putken speksit http://www.r-type.org/pdfs/em80.pdf. Sivulla 3 on käyrä joka näyttää viuhkan avautumiskulman neg. hilajännitteestä riippuen. Esimerkiksi -10 voltilla avautumiskulma on 48 astetta, maksimi avautumiskulma on n. 50 astetta kun hilalla on -15V.
Siis yhteenvetona... jos EM80 viuhka aukeaa kokonaan niin putki on viallinen

En lukenut nyt koko ketjua läpi, mutta tässä hieman EM80 ohjauksesta.
Tässä EM80 saa Ulalla ojauksensa käytetyn Foster -Seeley ilmaisimen vuoksi rajoitinputken EF80 ohjaushilalla vaikuttavasta negatiivisesta jännitteestä. Se on sitä suurempi mitä voimakkaampi signaali/lähete on. Edellä olevasta putkilinkistä (Heikki T) selviää, että EM80 virityskuvio on täysin auki  -15V ohjausjännitteellä. Eli vastaavasti vähintään tämä samaa tulee olla myös EF80 g1 hilalla (Test-piste).
Mittaamalla (DVM tai muu kuormittamaton jännitemittari) negatiiviset jännitteet molempien putkien ohjaushiloilta (EM80 pin1) selviää mahdolliset vuodot tai katkokset ko. pisteiden välillä.
Jos negatiivinen jännite ei vahvallakaan signaalilla EF80 g1-hilalla saavuta ko. arvoa, on syynä ula-kanavan epäherkkyys, edellyttäen että EF80 piireineen on kunnossa. Syitä voi olla useita ja en niitä tässä veikkaile, mutta oman kokemukseni mukaan  10,7MHz välitaajuusosan pienikin epävireisyys vaikuttaa merkittävästi. Viestiketjua hieman selailemalla huomasin komponenttivaihdoksia jo tehdyn.

Terv.
Åke

Blaekie kirjoitti 03.03.2016 klo 13:37:33:
http://www.ralfs-tubes.com/ löytyy aitoja EF800 Telefunken putkia huokeaan 7 euron hintaan. Tungsram merkkisenä euron vähemmän.

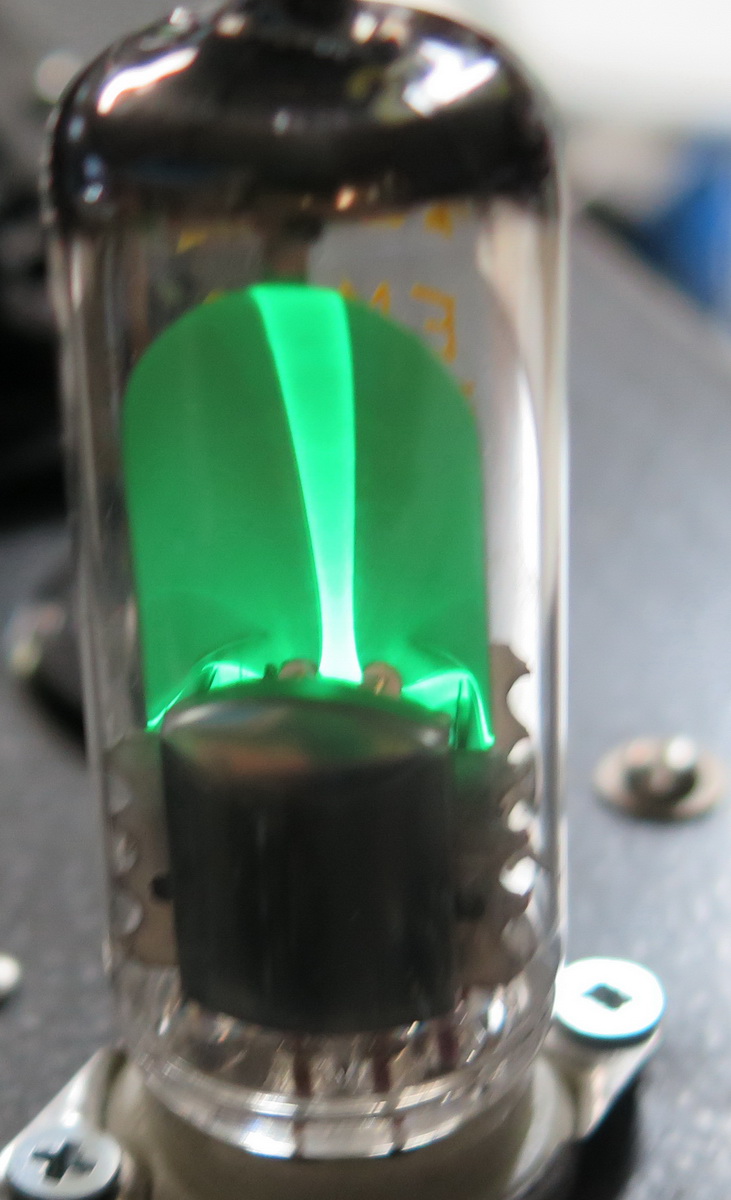

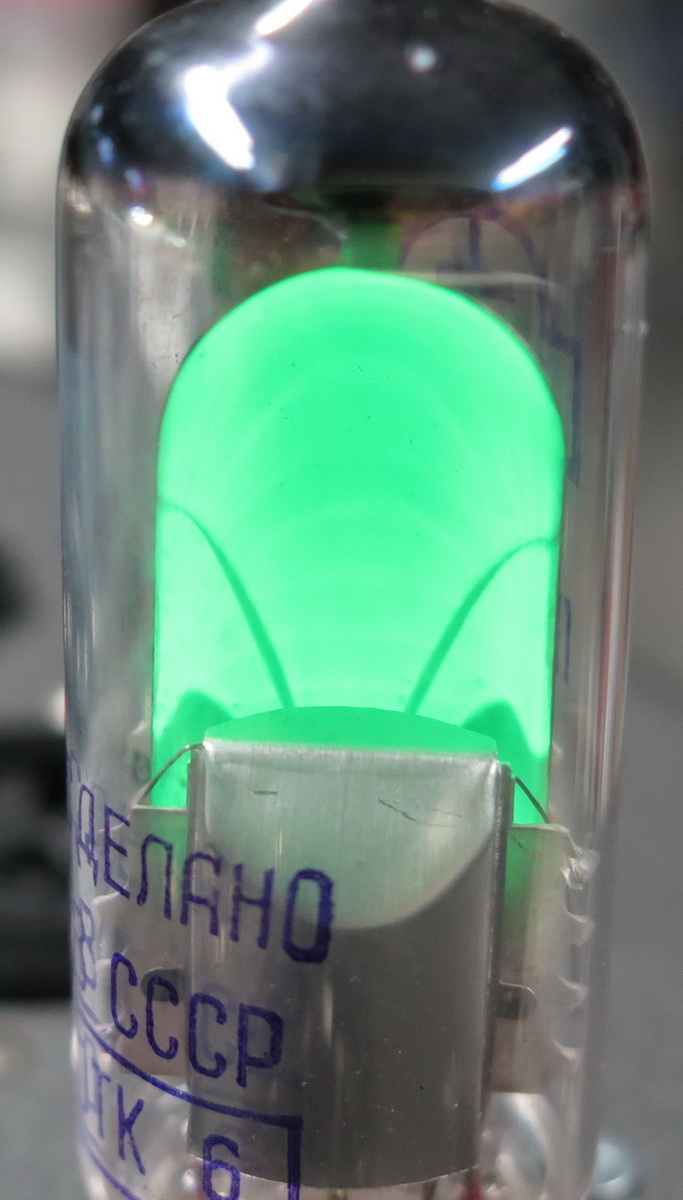

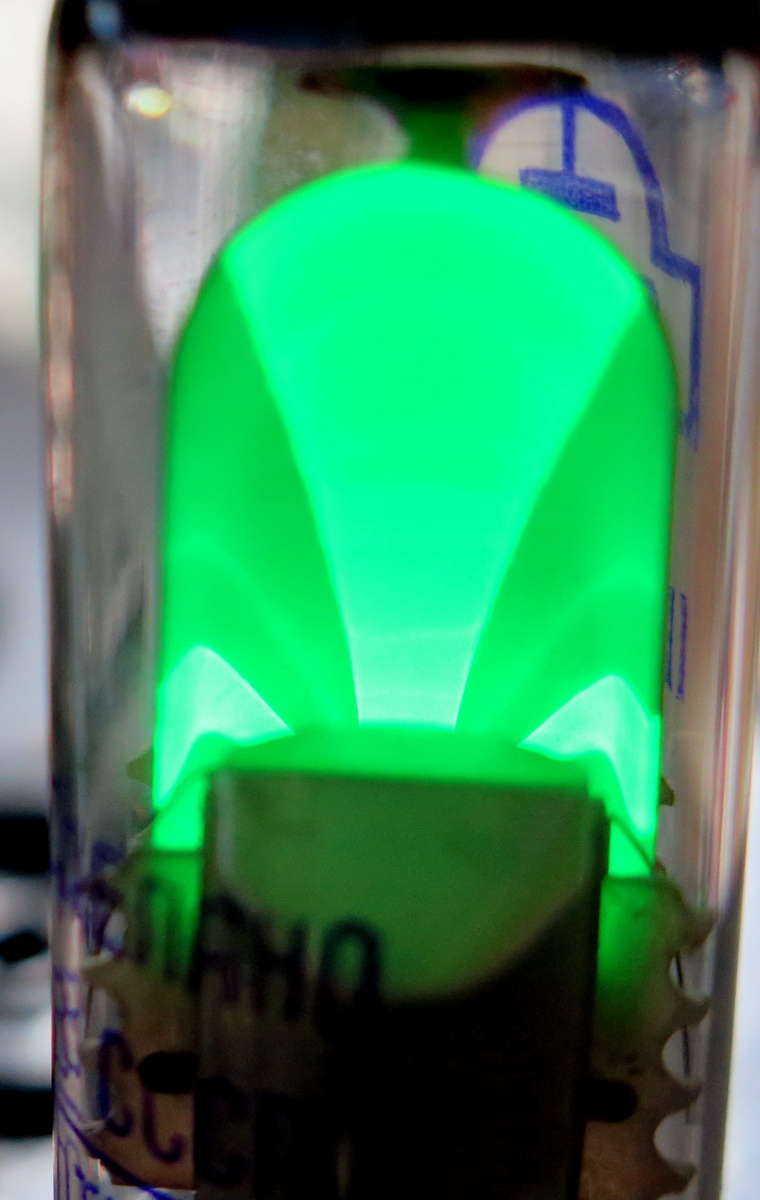

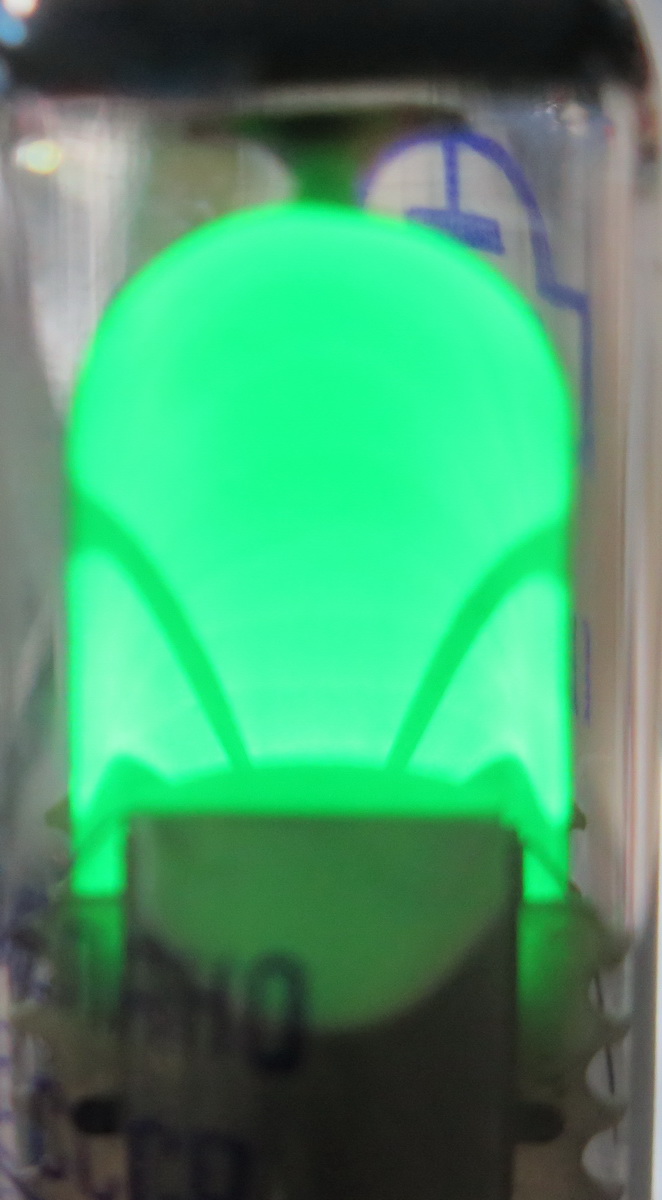

Kuvat ug1 -1V ja -5V.
-1V on EM80 Tesla ja muut venäläisestä vastineesta 6E1P

Terv.
Åke

Markus Hautaniemi kirjoitti 03.03.2016 klo 16:38:56:


Katsos vaan Ralf jatkaakin vielä myyntiä. Luulin että oli lopettelemassa On joo edullisia putkia hänellä. EF80 ei maksa kuin 4 euroa, ja TFK EF804 alle 20

Suurlähettiläs tuntuisi nyt olevan kunnossa. Uusi venäläinen viritysputki kruunasi homman. Lisäksi EF80 antoi uutta potkua ilmaisimeen.

Mutta vielä kysymys toisille omistajille. Huomaatteko äänensäätöpotikassa mitää loudness-toimintoa? Sellainenhan siinä pitäisi olla, koska siellä on väliotto josta konkalla ja vastuksella maihin.
Mielestäni en huomaa mitään vaikutusta saundiin.
Haluaisin vähän enemmän bassoa pienillä voimakkuuksilla. Isoilla niitä kyllä tulee ihan mukavasti

Hyvän bassotoiston tietää siitä, että puheella ei ääni kumise, mutta tarvittaessa alapäätä sisältävässä musiikissa se kyllä kuuluu

Janne

Vaikka väliotto on fyysisesti keskellä potikan liukua on se ohmisesti katsoen aika lailla maan puoleisessa päässä, potikan vastusrata kun on logaritminen. Näin ainakin itse olen asian ymmärtänyt.

Minä pääsen näemmä esittämään uuden sarjanumeron, joka on löydetyn listan ulkopuolelta:

Luxor Ambassadör 3398 W
N:o 74727

Sisältä puukotelosta löytyy Keravan huonekalutehtaan leimat. Tervetuloa kotiin !
