Takaa...

Olisiko pääteputki EL3. Se voisi sopia tuohon sarjaan. Niitäkin on AVOn luettolossa erilaisia.

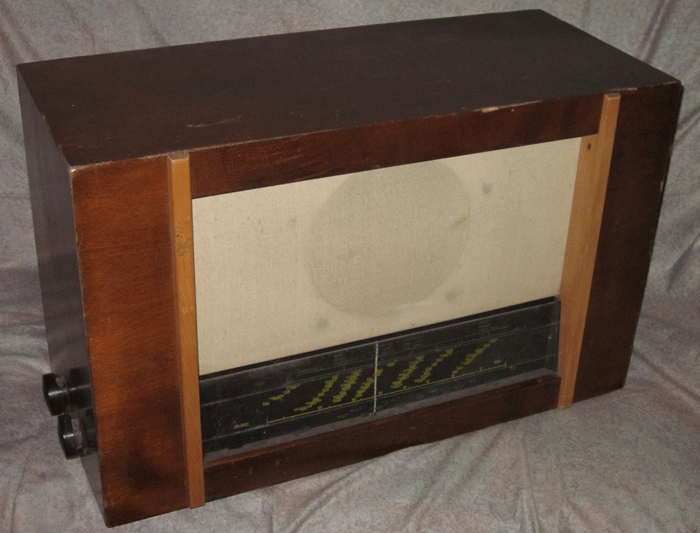

Tämä on ihmeellinen löytö! Putkien perusteella radio ajoittuu 1930-luvun lopun ja 1940-luvun lopun väliin. Onko se muuten super-vastaanotin vai useampipiirinen suora, putket tuntuvat omituisilta.
Löydätkö Timo siitä mitään ajoitusta auttavaa.
Tungsram-tehtaat olivat sota-aikana saksalaisten käytettävissä, sodan loppuvaiheissa hallussakin. Meille tuotiin ainakin v. 1940-43 Tungsram-putkia. Pääedustaja oli Oy Asea Ab. Radiolaitteiden ja -tarvikkeiden tuonti Saksasta ja sen hallussa olevista maista oli suurinta vuosina 1941-42. Arvaukseni toistaiseksi on, että koneisto on tuotu maahan noihin aikoihin ja asennettu täällä tehtyyn koteloon.
Toinen mahdollisuus on kokoaminen pian sodan päättymisen jälkeen käsillä olevista osista/osakokonaisuuksista.

Kauko Viitanen

Vai että oikein löytö... Kerrankin sattui minunkin kohdalleni

En löytänyt radiosta mitään ajoituksessa auttavaa mutta koitan huomenna katsoa pohjalevyjen (2 kpl) alle. En ole niitä vielä yrittänyt avata, koska ne ovat naulattu kiinni. Yritän varovasti jos saan ne avattua siististi. En myöskään osaa (vielä) sanoa onko radio suora vai ei. Mielenkiintoinen yksityiskohta on lampunpidike koneistossa. Se lienee tarkoitettu sulakkeeksi kuten esim. Asa-radioissa oli 50-luvulla.

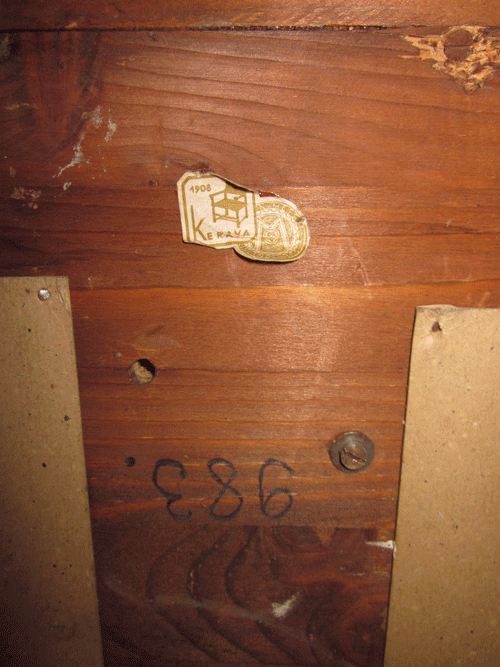

Liitteenä kuva pohjassa olevasta lapusta, jonka oletan olevan Keravan puusepäntehtaan jäljiltä mutta voin olla väärässäkin.

Timo

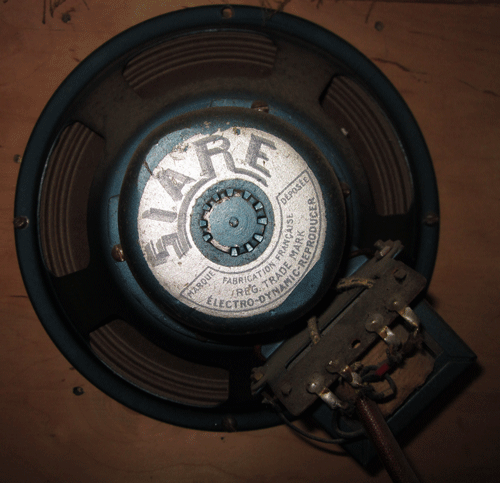

Kaiuttimen tarrassa on merkintä "Fabrication Francaise" elikkä ranskalaista valmistetta. Tuskin tämä viittaa radion alkuperään.

terv.
Åke

Timo Haveri kirjoitti 23.06.2011 klo 00:02:49:


Samanlainen Kerava tarra on myös minun Fenno Sampo V-40:ssä, liittyneekö sota-ajan valmistukseen M ja ruusuke tarrassa.

-Jouko

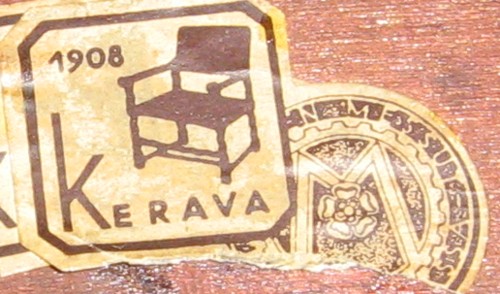

Edit. Myöskin Fenno Seura 39:ssä on sama merkki ja siinä lukee Suomen messut/ Finlands mässa. Merkissä on vähän samantyylinen M ja ruusu rattaan sisällä kuin partiolaisten Mannerheim soljessa. Näköjään Suomen messujen 1939 vuoden julisteessa on sama tunnus.

Avasin pohjaluukut ja kaikki näyttää aika lailla alkuperäiseltä. Juotokset on alunperin olleet merkittynä keltaisella maalitipalla ja ne näyttävät olevan pääosin koskemattomia. Pari sinistä elkoa on lisätty koneiston alle ja alkuperäisestä on johdot katkaistu.

Lähinnä kokeillakseni toimiiko radio mitenkään noilla nykyisillä putkilla, kokeilin virtoja päälle varovasti variakin avulla. Kyllä siihen virrat tuli mutta hurinaa oli kauheasti eli "uudetkin" elkot ovat kuivahtaneet. Laitoin niiden rinnalle väliaikaisesti hauenluekajohdoilla pari 10uF konkkaa joilla hurina lieveni hieman. Parin metrin antennilla sain lyhyiltä aalloilta pari asemaa heikosti kuuluviin (volume täysillä) ja keskiaalloillakin kuului ainakin sähköpaimenen napsuttelua, joten kyllä se jotenkin toimii. Tästä voimme kai päätellä että putket ovat niitä mitä pitääkin.

Pari yksityiskohtaa mitä huomasin. Levysoitinliitäntä on suoraan kytketty eikä sille ole siis aaltoaluekytkimessä omaa asentoaan. Asteikkolamppuja on 6 kpl ja ne syttyvät aina pareittain riippuen aaltoaluekytkimen asennosta. Jokaisella lasin osalla on siis omat lamppunsa. Kaikki olivat jopa ehjiä. Virtakytkin on äänensävypotikan yhteydessä ja voimakkuussäädin on erillinen.

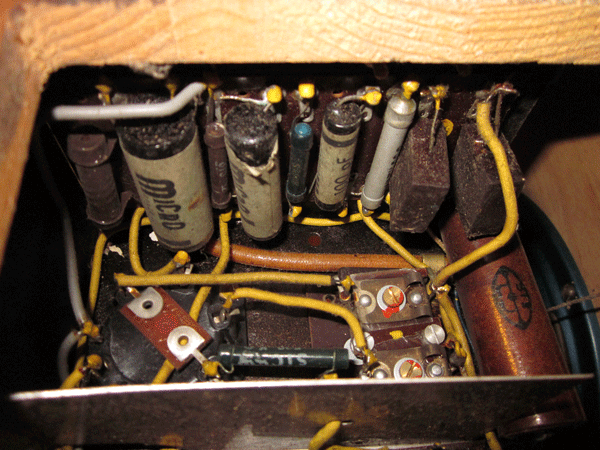

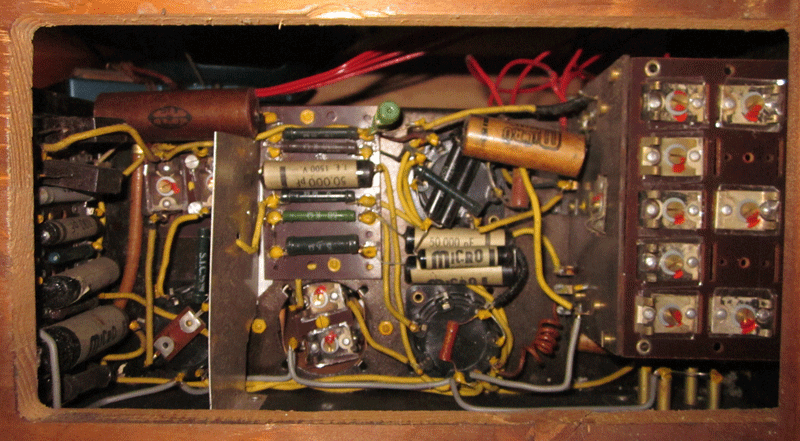

Liitteinä kuvia koneistosta pohjaluukkujen alta kuvattuna. Ensin kolme kuvaa radio-osasta ja sitten pari kuvaa virtalähde/pääteasteosasta.

Timo
