Jos C-liitin on alunperin ajateltu riittävän niin laadukas BNC käy samoihin spekseihin muussa kuin tehonkesto siinä C:ssä on suurempi.
BNC-liitintäkin löytyy hyvin useilla kiinnitystavoilla kuten RF-liitinsivultani voi todeta.
Myös N-liitin voi olla pätevä ratkaisu ja mutterikiinnitteisenä perusmallina sopinee ehkä suoraan samaan reikään. Käytön kannalta vähän hankalampi kuin bajonettilukitteinen BNC.

http://koti.mbnet.fi/~ijl/rfliitti.html#pos6

Ilpo

Tuota noin, otin liittimen pois ja jo aiemmin ihmettelin miten näin pieniä virtoja ja jännitteitä voi mitata
tavallisella BNC-liittimellä tms. Niinpä tämä kaksois-suojattu liitin voidaan korvata kahdella hyvän laatuisella
eristetyllä BNC-liittimellä. Laitan kuvan alle, jossa tuo maa symboli ulkokehällä on vähän epäselvä mihin se
johtaa, koska kaaviota ei ole käytössä. Liittimen tummuminen johtuu siitä että se on hopeoitu sellainen.
Harmi ettei netistä ole apua tähän tapaukseen, olisiko mittari valmistettu varta vasten tuotantolinjalle
ihan mittatilaus työnä?

Markku

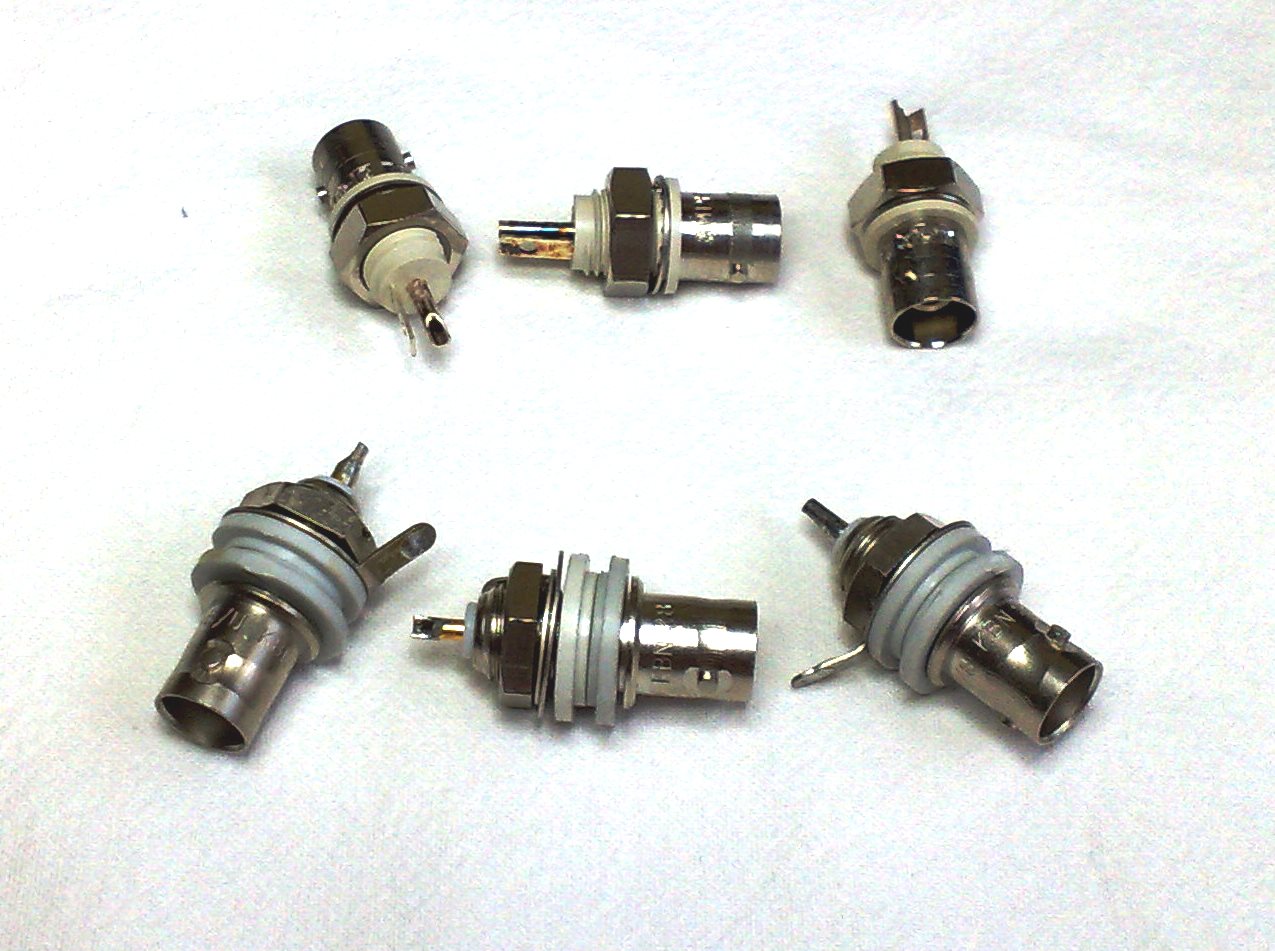

Laatikoistani löytyy kahtakin eri mallia eristettyjä BNC-runkoliittimiä. Kuvassa ylempänä Amphenolin liitin, jonka runko on eristemateriaalia ja käy vakio kokoiseen BNC-liittimen aukkoon.

Alemmissa liittimissä on erilliset eristelevyt, joka edellyttää isompaa asennusreikää. Valmistajan nimi ei nyt muistu mieleen, mutta ovat hyvälaatuisia liittimiä kullatulla keskitapilla.

Jorma

Edit. Tuota alempaa mallia löytyy ainakin DAMAR & HAGENin valmistamana joitakin kymmeniä.

Kiitokset kommenteista...

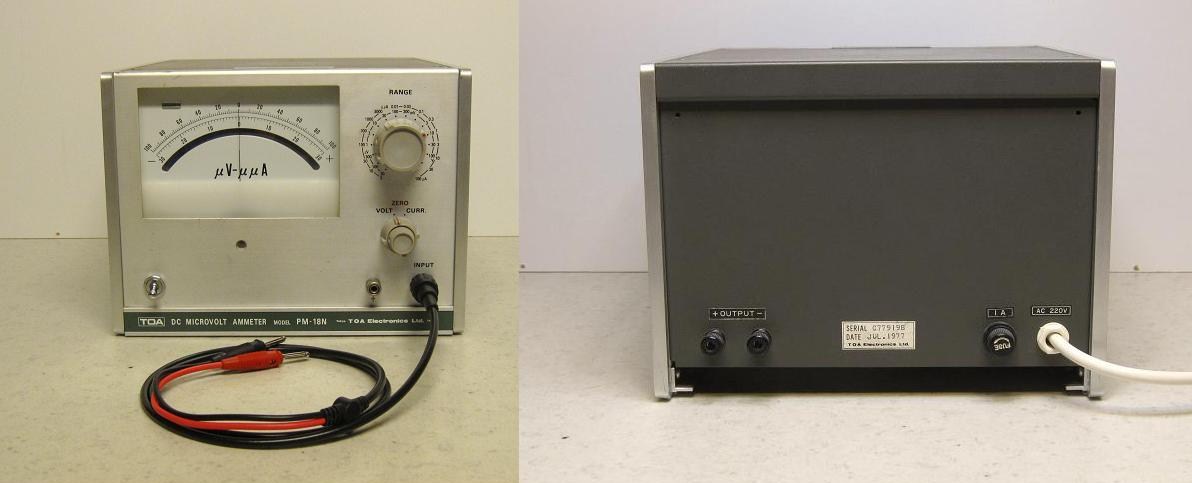

Kokeilin varovasti toimintaa, pienimmille alueille ei ole mitään asiaa ainakaan jos koneisto on ilman
koteloa ja suojia ja asianmukaista liitintä. Ylimmät alueet;10µA, 30µA ja 100µA, ovat käytännössä
alueet joita saattaisi tarvita jossain. Jännitepuolella koko skaala on ihan käyttökelpoinen.

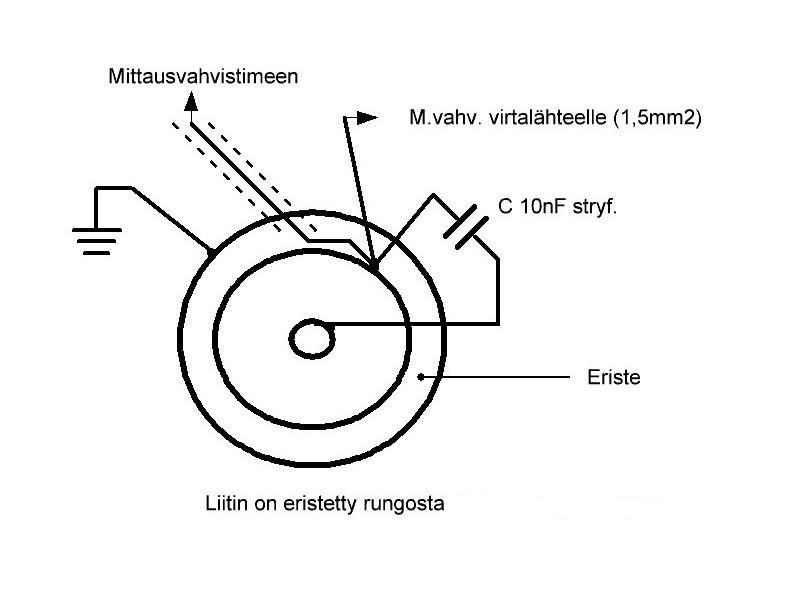

Mietin tuota liittimen omituisen oloista kytkentää ja etenkin kondensaattorin tarkoitusta? Liittyisikö
se jotenkin mittarin yhteistoimintaan jonkin muun tuotannossa käytetyn mittalaitteen kanssa. Aion
perehtyä tähän vähän tarkemmin, kytkentäkaavion piirtäminen ei varmaan olisi kovinkaan vaikeaa,
sen verran selkeä on rakenne. Liitin ratkaisukin saattaisi selkiintyä siinä ohessa, mitään parin euron
liitintä tähän ei tosiaan kannata asentaa. Mittarin käyttöön ottaminen kiehtoo tuon asteikon - 0 +
ominaisuudesta, keskinollalla olevaa monialueista mittaria kaipaisi joskus erilaisissa kokeiluissa.

Auttaisikohan tuon mittarin kaavion etsintää googlella, jos onnistuisi kääntämään tuon tyypin Japanin
kielelle?

Markku
