Kuuma aihe (Enemmän kuin 10 vastausta) TOA Model PM18N DC-Microvolt Ampmeter (Luettu 17776 kertaa)
Maja
God Member
*****
Poissa


SRHS 478

Viestejä: 3372
Sijainti: Lounais-Suomi

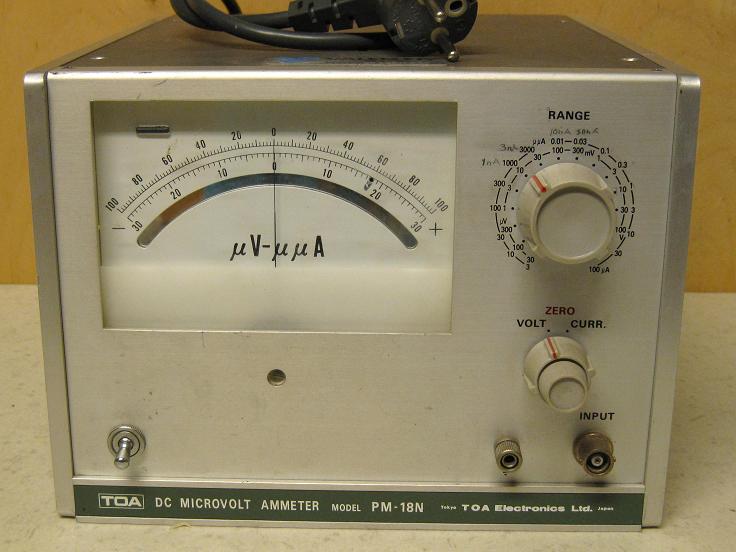

TOA Model PM18N DC-Microvolt Ampmeter
18.05.2011 klo 22:56:01
Tulosta viesti
Missä tällaista mittaria on käytetty?

Lisätietoa:

Keski-nollalla varustettu tarkkuus-taulumittari. 500yA - 0 - 500yA,
jossa lisämerkintä yV - yyA. Taulunkoko n 80x100

Kotelo on 150x250x250 siniharmaa/hopea profiilikotelo.

Takaseinässä BNC-tulo ja verkkoliitin

Etuseinässä mittarin lisäksi vain vaihtokytkin yV -yyA

Maahantuoja on Valco Oy Imatra, vuosi 1977

Mitataanko tällä pikoamppeereita mikrovolttien lisäksi?
Tietääkö joku lisää tästä mysteeristä.

Markku  Mahtava

Sivun alkuun

IP kirjattu

akenyh
God Member
*****
Poissa


SRHS 257

Viestejä: 1155
Sijainti: Halikko (Salo)
Re: TOA Model PM18N DC-Microvolt Ampmeter
Vastaus #1 - 19.05.2011 klo 11:49:52
Tulosta viesti
Valco Oy (myöhemmin Finnvalco) oli Suomen valtion, Hitachin ja Saloran 1970-luvun jälkipuoliskolla perustama värikuvakuvaputkien valmistukseen aikaansaama suomlainen yritys, joka toimi muutaman vuoden. Tehdas sijaitsi Imatralla ja kuvaputki- sekä valmistusteknologia oli peräisin (lisenssi) japanilaiselta Hitachilta. Toiminta päättyi taloudellisten ja poliittisten vaikeuksien vuoksi, loppuvaiheessa putket olivat teknisesti OK.

Kysyttyä mittalaitetta on todennäköisesti käytetty joko putkien tuotantoprosessissa tai teknisissä mittauksissa.

Terv..
Åke
**

Sivun alkuun

IP kirjattu

Maja
God Member
*****
Poissa


SRHS 478

Viestejä: 3372
Sijainti: Lounais-Suomi
Re: TOA Model PM18N DC-Microvolt Ampmeter
Vastaus #2 - 23.05.2011 klo 06:09:42
Tulosta viesti
Kiitokset tiedoista, muistan tuon Valcon ympärillä pyörineen
lehtikirjoittelun. Yritin etsiä TOA:n sivuilta tietoa, mutta tarjolla
oli vain saliääntä ja sen sellaista, mittalaitteita ei näkynyt.

Markku  Hymiö

Sivun alkuun

IP kirjattu

Maja
God Member
*****
Poissa


SRHS 478

Viestejä: 3372
Sijainti: Lounais-Suomi
Re: TOA Model PM18N DC-Microvolt Ampmeter
Vastaus #3 - 02.11.2012 klo 19:45:13
Tulosta viesti
Tämä "mysteeri" ratkesi, Tasajännite mittari jossa mittausalueet
ovat DCV 0,03mV - 100V ja DCA 3pA - 0,1mA +/-, mietin vaan
mihin tuota 3pA:n aluetta tarvitaan?

Markku  Hymiö

Sivun alkuun

IP kirjattu

irantal
YaBB Newbies
*
Poissa


SRHS

Viestejä: 7
Sijainti: Imatra
Re: TOA Model PM18N DC-Microvolt Ampmeter
Vastaus #4 - 12.11.2012 klo 22:37:32
Tulosta viesti
Tuollaisia herkkiä virtamittareita käytettiin kuvaputken tyhjiön hyvyyden mittaukseen. Mitattaessa "Gas ratio" eli siis kaasusuhdetta, eli tyhjiön hyvyyttä, pantiin ensin kulkemaan katodilta G2:lle tai G3:lle 0.5 mA virta. Tämä "sädevirta" ionisoi putken sisällä olleet kaasumolekyylit positiivisesti varatuiksi. Sen jälkeen tykin virta saatettiin cut-off tilaan ja mitattiin negatiiviseksi jännitetyltä hilalta positiivisten ionien aiheuttama heikko virta. Tämä virta oli suuruudeltaan nano- tai pikoampeerien luokkaa riippuen siitä mitattiinko "GR" ennen vai jälkeen "Getterin" laukaisua. Siis iso ionivirta tarkoitti huonoa tyhjiötä. Mittauksia tehtiin sekä tuotannossa että ennen kaikkea laadunvalvonnassa jossa itsekin olin.

Sivun alkuun

IP kirjattu

Maja
God Member
*****
Poissa


SRHS 478

Viestejä: 3372
Sijainti: Lounais-Suomi
Re: TOA Model PM18N DC-Microvolt Ampmeter
Vastaus #5 - 13.11.2012 klo 00:46:54
Tulosta viesti
Kiitokset tästä kattavasta selvityksestä.

Pohdiskelin noita mittausalueita itsekin ja tämä hilavirran mittaus
tuli itsellekin mieleen, mutta mistä syystä, se jäi hämärän peittoon.

Markku  Hymiö

Sivun alkuun

IP kirjattu

Maja
God Member
*****
Poissa


SRHS 478

Viestejä: 3372
Sijainti: Lounais-Suomi
Re: TOA Model PM18N DC-Microvolt Ampmeter
Vastaus #6 - 01.12.2012 klo 18:22:56
Tulosta viesti

Mittari askarruttaa mieltäni, se toimii ihan ok, pohdin
voisiko tätä käyttää radioputken kunnon määrittelyssä?

Jos voi, niin tämän ympärille voisi rakentaa vaikkapa
jonkinlaisen putkitesterin.

Markku  Täh

Sivun alkuun

IP kirjattu

Maja
God Member
*****
Poissa


SRHS 478

Viestejä: 3372
Sijainti: Lounais-Suomi
Re: TOA Model PM18N DC-Microvolt Ampmeter
Vastaus #7 - 09.06.2013 klo 17:04:06
Tulosta viesti
Tässä mittarissa on BNC-tyyppinen liitin, mutta sen halkaisija on 12mm,
normaalin BNC-liittimen mitta on 9,8mm. Mistähän liittimestä on kyse?

Markku  Täh

Sivun alkuun

IP kirjattu

Nipa
God Member
*****
Poissa


SRHS #477

Viestejä: 1622
Sijainti: Turku
Re: TOA Model PM18N DC-Microvolt Ampmeter
Vastaus #8 - 09.06.2013 klo 17:43:31
Tulosta viesti
Olisiko mahdollisesti C-tyypin liitin?

http://en.wikipedia.org/wiki/C_connector

Nipa

Sivun alkuun

IP kirjattu

Nipa
God Member
*****
Poissa


SRHS #477

Viestejä: 1622
Sijainti: Turku
Re: TOA Model PM18N DC-Microvolt Ampmeter
Vastaus #9 - 11.06.2013 klo 09:08:37
Tulosta viesti
Jos liitin on tuota C-tyyppiä ja sellaisen tarvitsee niin muutama kappale on varastossa.Ovat RG-213 kaapelille mutta saahan siihen varmaan tuunattua jonkin muunkin kaapelin.

Nipa

Sivun alkuun

IP kirjattu

OH5IJL
God Member
*****
Poissa


SRHS, Hamina

Viestejä: 1243
Re: TOA Model PM18N DC-Microvolt Ampmeter
Vastaus #10 - 11.06.2013 klo 11:53:00
Tulosta viesti
C-liittimestä lähempiä kuvia löytyy RF-liitinsivultani:
http://koti.mbnet.fi/~ijl/rfliitti.html#pos40

Ilpo

Ilpo J Leppänen - OH5IJL
Sivun alkuun
WWW
IP kirjattu

Maja
God Member
*****
Poissa


SRHS 478

Viestejä: 3372
Sijainti: Lounais-Suomi
Re: TOA Model PM18N DC-Microvolt Ampmeter
Vastaus #11 - 11.06.2013 klo 14:47:01
Tulosta viesti
Kyllä se tämä C-liitin on, laitteen runko-osa on aika hapettunut joten
mietin liittimen vaihtamistakin yleisempään tyyppiin. Mutta jos saan tuon
alkuperäisen puhdistettua niin hyvä tietää että on saatavana pistoke.

Minua kiehtoo tässä se että tämä mittari on ihan toimiva ja jos sillä on
kerran mitattu kuvaputkien vuotovirtoja niin miksei sitä voisi hyödyntää
myös tavallisten radioputkien vuotovirtojen tutkimisessa.

Markku  Epävarma

Sivun alkuun

IP kirjattu

OH5FED
God Member
*****
Poissa


SRHS #627

Viestejä: 739
Sijainti: Hamina
Re: TOA Model PM18N DC-Microvolt Ampmeter
Vastaus #12 - 11.06.2013 klo 18:58:20
Tulosta viesti
Maja kirjoitti 01.12.2012 klo 18:22:56:
Mittari askarruttaa mieltäni, se toimii ihan ok, pohdin
voisiko tätä käyttää radioputken kunnon määrittelyssä?

Ainakin ns. kaasutestauksessa (gas test) tätä voisi hyvinkin käyttää.

Mikäli putkessa on sisällä liikaa kaasuja (huono tyhjiö) alkaa putken maahan tai katodiin kytketyn hilan kautta kulkea virtaa ja tämän virran voi tällaisella herkän misuratore di ampere mittarin avulla havaita.

Samuli | OH5FED
Sivun alkuun

IP kirjattu

Maja
God Member
*****
Poissa


SRHS 478

Viestejä: 3372
Sijainti: Lounais-Suomi
Re: TOA Model PM18N DC-Microvolt Ampmeter
Vastaus #13 - 18.09.2014 klo 17:34:36
Tulosta viesti

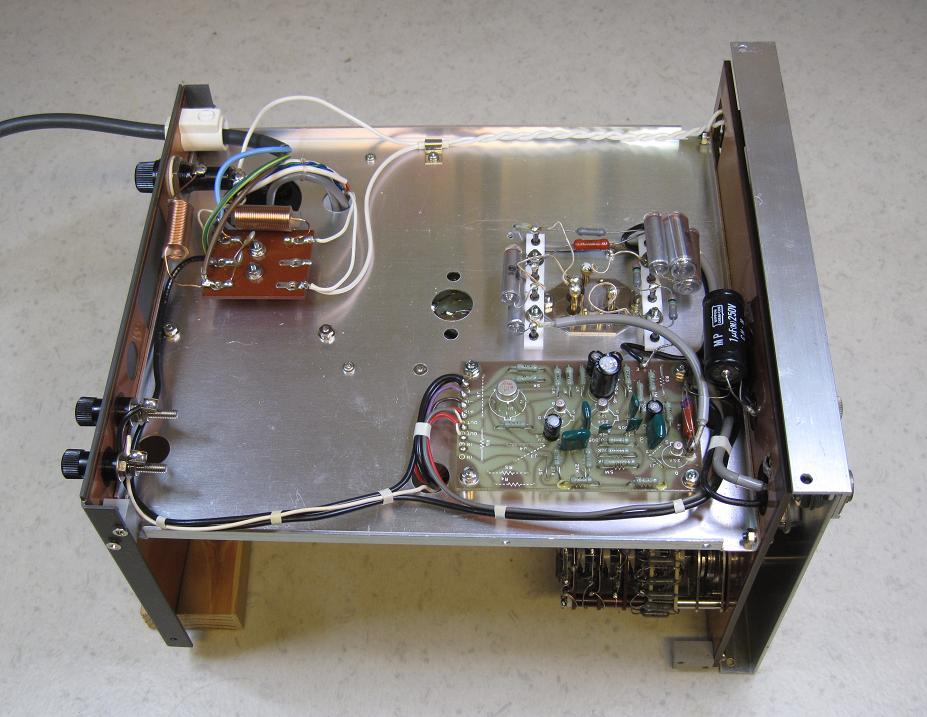

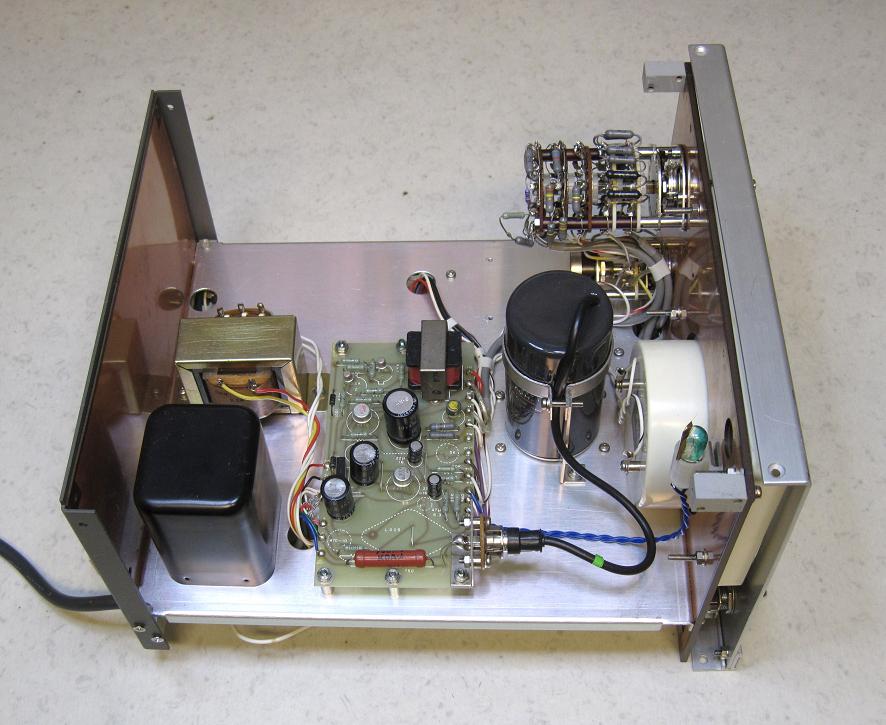

Otin ja avasin mittarin tarkistaakseni tuon liittimen mahdollisen vaihdon. Mutta mikä liitin tilalle,
BNC, TNC, N, UHF, laadukas sen pitää olla joka tapauksessa ja sopiva tuohon vanhan paikalle.
Kiertokytkimessä oli lukitus mutteri joten vain osa alueista oli käytössä, poistin sen, se oli selkeä
jälkiasennus ruuvi. Laitan muutaman kuvan vielä, suojakotelot on poistettuna.

Markku  Pyöritä silmiä

Sivun alkuun

IP kirjattu

Maja
God Member
*****
Poissa


SRHS 478

Viestejä: 3372
Sijainti: Lounais-Suomi
Re: TOA Model PM18N DC-Microvolt Ampmeter
Vastaus #14 - 18.09.2014 klo 17:35:22
Tulosta viesti

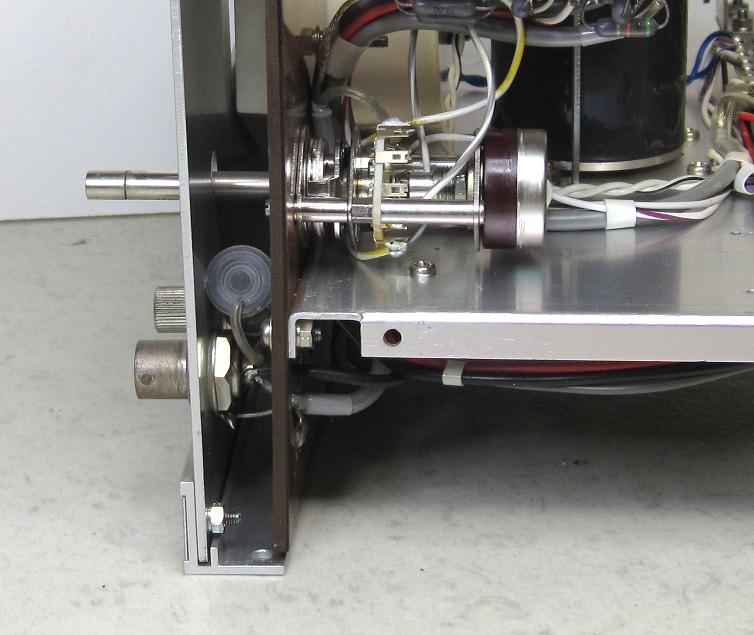

Ja vielä yksi kuva liittimestä...

Sivun alkuun

IP kirjattu
